ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

Государственная система обеспечения единства измерений

КОНТРОЛЛЕРЫ СЕТЕВЫЕ ИНДУСТРИАЛЬНЫЕ СИКОН С70

Методика поверки

РТ-МП-75 86-441-2020 г. Москва

2020 г.

лист № 2 Всего листов 7 Настоящая методика распространяется на контроллеры сетевые индустриальные СИКОН С70 ТУ 4222-070-10485056-05 (ВЛСТ 220.00.000 ТУ) (далее - контроллеры) изготовленные ООО Завод «Нромприбор», г. Владимир, и устанавливает порядок и объём их первичной и периодической поверки.

Интервал между поверками - 6 лет.

1 Операции поверки

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

5.1

да

да

Опробование

5.2

да

да

Определение метрологических характеристик

5.3

да

да

Определение абсолютной погрешности измерений текущего времени (системное время), измеряемого контроллером в автономном режиме, за сутки в нормальных условиях

5.3.1

да

да

2 Средства поверки
  • 2.1. При проведении поверки должно применяться следующее оборудование:

  • - устройство синхронизации времени УСВ-3 (с приемниками ГЛОНАСС/GPS), пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC (SU) ± 100 мкс;

  • - ЭВМ с операционной системой Windows;

  • - конфигурационное программное обеспечение (из комплекта поставки контроллера).

  • 2.2. Допускается применение других средств измерений и контроля с аналогичными или лучшими метрологическими характеристиками.

  • 2.3. Все средства измерений должны быть поверены в установленном порядке.

3 Требования безопасности
  • 3.1.  К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности.

  • 3.2. При работе с измерительными приборами и вспомогательным оборудованием должны быть соблюдены требования безопасности, оговоренные в соответствующих эксплуатационных документах применяемых приборов.

4 Условия поверки и подготовка к ней
  • 4.1 К проведению поверки допускаются лица, имеющие высшее или среднетехническое образование, практический опыт в области радиотехнических измерений.

  • 4.2. При проведении поверки должны соблюдаться следующие условия, если это не оговорено особо:

  • - температура окружающей среды: 20 ± 5 °C;

  • - относительная влажность воздуха, не более: 80 %;

Допускается проводить поверку в рабочих условиях эксплуатации контроллера, если при этом соблюдаются условия применения средств поверки.

  • 4.3.  Перед проведением поверки необходимо изучить руководство по эксплуатации контроллера ВЛСТ 220.00.000 РЭ, руководство оператора ВЛСТ 220.00.000 РО и эксплуатационную документацию используемых при проведении поверки технических средств.

  • 4.4. Проведение поверки осуществляется с использованием персонального компьютера.

При работе необходимо руководствоваться требованиями, изложенными в руководстве по эксплуатации контроллера ВЛСТ 220.00.000 РЭ.

При работе с персональным компьютером поверка производится с использованием программного обеспечения контроллера (см. Руководство оператора ВЛСТ 220.00.000 РО).

5 Проведение поверки
  • 5.1 Внешний осмотр

При проведении внешнего осмотра должны быть выполнены следующие операции:

  • - проверка комплектности контроллера на соответствие формуляру;

  • - проверка маркировки, чёткости нанесения обозначений на корпусе контроллера и отсутствия механических повреждений;

  • - проверка надежности заземления технических средств;

  • - проверка отсутствия обрывов и нарушения изоляции кабелей и проводников, влияющих на функционирование контроллера;

  • - проверка сохранности пломб и клейм на контроллере.

Примечание: операции по проверке сохранности пломб и клейм на контроллере выполняются при проведении периодической поверки во время эксплуатации контроллера.

Результаты внешнего осмотра считать удовлетворительными, если все вышеописанные пункты соответствуют.

  • 5.2 Опробование

При опробовании контроллера должна производиться проверка установления контроллера в рабочий режим (самотестирование) и проверка подтверждение соответствия программного обеспечения.

Проверку установления контроллера в рабочий режим (самотестирование) произвести следующим образом:

  • - собрать схему поверки, согласно Приложению А, проверить целостность интерфейсных кабелей, правильность подключения соответствующих портов ЭВМ и контроллера;

  • - установить на ЭВМ программу ПО «Конфигурационное программное обеспечение -Оперативный сбор» из базового программного пакета СИКОН С70 на CD-диске из комплекта контроллера;

  • - запустить на ЭВМ программу ПО «Конфигурационное программное обеспечение -Оперативный сбор»;

  • - задать код оператора и пароль, которые по умолчанию соответствуют значениям 1 и 1234;

  • - вызвать из Меню «Управление» окно «Дата и время (см. Руководство оператора ВЛСТ 220.00.000 РО).

    лист № 4 Всего листов 7 Проверка считается выполненной, если все вышеописанные пункты выполняются без ошибок.

    Идентификация ПО контроллера осуществляется через интерфейс программы «Оперативный сбор», Меню «Управление», подменю «Метрологическая CRC». (Меню «Регистрация», подменю «Версия контроллера (рисунок 1).

    Оперативный сбор СИКОН CIO v2, Cl v2, С70, Cl 10, С120

    Энергия Мощность Небаланс энергии Управление Регистрация Инструменты Настройки Виц Помощь

    Запись Обновить

    О

    Q  ж

    Сохранить

    а Печат

    Тип объекта Канал

    Зона Без зон

    Управление

    Метрологическая часть ПО

    Конфигурация каналов связи

    Конфигурация сети Profibus

    Лог каналов связи СИКОН

    Т ерминал

    Список пользователей

    Сезонный перевод времени Дискретные выходы

    Изменение дискретных вводов/выводов Серийные номера

    Т екущие состояния ввода/вывода Наименование контроллера Наименования каналов учета Наименования групп

    Версия контроллера

    Зафиксированные показания счетчиков

    Срез зафиксированных показаний

    Срез мгновенных величин

    Контрольная сумма FLASH

    Переключения обводных выключателей

    Показания счетчиков при обводных переключениях Состояние подключенных устройств

    Управление расчетом базы данных

    мощность

    Энергия Г рафики

    TCP/IP 169.254.1.61 (10001)

    uj н й ” JL 169.254.19.20 - PuTTY ||^ Конфигуратор СИКО...

    лер контроллера 0.0

    Мощности 30 минут до зимнего перевода

    Мощности 30 минут после зимнего перевода Максимальное расхождение времени с устройством

    Рисунок 1 - Диалоговое окно «Оперативный сбор»

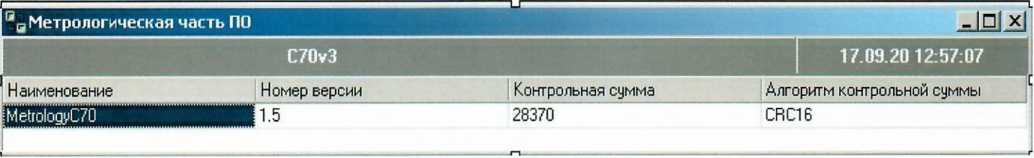

    В появившемся окне отображаются: наименование ПО, номер версии ПО, алгоритм вычисления контрольной суммы, значение контрольной суммы, наименование программного модуля (рисунок 2).

Рисунок 2 - Диалоговое окно «Метрологическая CRC» конфигурационного ПО

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Наименование встроенного ПО

ВПО СИКОН С70

Значение

Идентификационное наименование ПО

Metrology С70

Цифровой идентификатор ПО

28370

Алгоритм вычисления контрольной суммы исполняемого кода

CRC 16

Конфигурационное ПО

Исполняемая программа под ОС Windows

Результат подтверждения соответствия программного обеспечения считается положительным, если полученные идентификационные данные ПО СИ (номера версий (идентификационные номера) и цифровые идентификаторы) соответствуют идентификационным данным, приведенным в таблице 2.

  • 5.3 Определение метрологических характеристик

5.3.1 Определение абсолютной погрешности измерений текущего времени (системное время), измеряемого контроллером в автономном режиме за сутки в нормальных условиях

Используя программное обеспечение устройства синхронизации времени У СВ-3 (далее -У СВ), выполнить процедуру синхронизации системного времени ЭВМ с У СВ согласно руководству по эксплуатации ВЛСТ 240.00.000 РЭ.).

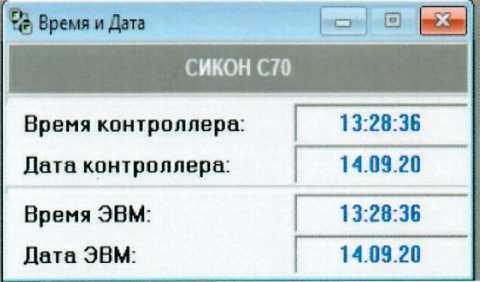

Открыть программу «Оперативный сбор», вызвать из Меню «Управление» подменю «Дата и время» (рисунок 3).

Рисунок 3 - Диалоговое окно «Дата и время» конфигурационного ПО

Записать время ЭВМ в контроллер, считать время из контроллера в ЭВМ. По истечении 24 часов снова открыть программу «оперативный сбор». Считать время из контроллера в ЭВМ.

Вычислить абсолютную погрешность текущего времени, измеряемого контроллером, по формуле 1.

ДТ = ТКА                             (1)

где ДТ - погрешность измерений текущего времени контроллером;

Тк - время контроллера;

Тд - время ЭВМ.

Результаты поверки считаются удовлетворительными, если абсолютная погрешность измерений текущего времени контроллером в автономном режиме в нормальных условиях за сутки не превышает ±1 с.

6 Оформление результатов поверки

Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

При положительных результатах поверки в формуляр контроллера ВЛСТ 220.00.000 ФО вносится запись, заверенная подписью поверителя, и наносится оттиск поверительного клейма. Данные о поверке также заносят в ФГИС «Аршин».

При отрицательных результатах поверки на контроллеры выдается извещение о непригодности с указанием причин непригодности.                  ___

Начальник лаборатории № 441

ФБУ «Ростест-Москва»

Заместитель начальника лаборатории № 441

ФБУ «Ростест-Москва»

Н. Голышак

Н.В. Голышак

ПРИЛОЖЕНИЕ А

(справочное)

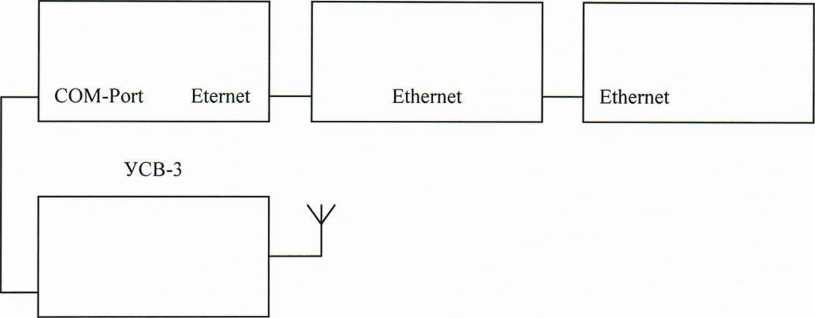

ФУНКЦИОНАЛЬНАЯ СХЕМА ДЛЯ ПОВЕРКИ КОНТРОЛЛЕРА

ЭВМ                Коммутатор             СИКОН С70

Рис. А. 1 - Функциональная схема для определения абсолютной погрешности текущего времени в автономном режиме за сутки, измеряемого контроллером

Коммутатор используется для подключения контроллера к ЭВМ по сети Ethernet (TCP/IP). Возможно использовать прямое подключение контроллера СИКОН С70 к ЭВМ посредством кроссового патч-корда, обеспечивающего подключение «точка-точка».
