Методика поверки «ГСИ. Источники питания постоянного тока программируемые "PST-3201", "PST-3202"» (г.р.28326-04)

Федеральное государственное учреждение

РОССИЙСКИЙ ЦЕНТР ИСПЫТАНИЙ И СЕРТИФИКАЦИИ

(РОСТЕСТ-МОСКВА)

УТВЕРЖДАЮ

Руководитель ГЦИ СИ Залп Генера.пы1О)’() директора ФГУ Рос j eci-Москва

,__/2 - А.С.Евдокимов

____2004 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Источники питания постоянного тока программируемые «PST-3201», «PST-3202»

МЕТОДИКА ПОВЕРКИ

МП-048/447-2004

Москва 2004г.

Государственная система обеспечения единства измерений

Источники питания постоянного тока программируемые «PST-3201», «PST-3202»

Дата введения в действие; «___»

Настоящая методика поверки (далее по тексту - "методика") распространяется на источники питания постоянного тока программируемые «PST-3201», «PST-3202» (далее по тексту - "источники питания") и устанавливает методику ее первичной и периодической поверки.

Рекомендуемый межповерочный интервал - один год.

1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2

Таблица 1 - Операции поверки

При несоответствии характеристик поверяемых источников питания постоянного тока программируемых «PST-3201» , «PST-3202» установленным требованиям по любому из пунктов таблицы 1 его к дальнейшей поверке не допускают и последуюпдие операции не проводят, за исключением оформления результатов по 6.2.

Таблица 2 - Средства поверки

Примечание Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

К поверке источников питания постоянного тока программируемых «PST-3201», «PST-3202» допускают лиц, аттестованных на право поверки средств измерений электрических величин и прошедших обучение работе с источниками питания

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, эксплуатационных документах на средства поверки.

При проведении поверки должны соблюдаться следующие условия: температура окружающей среды, °C атмосферное давление, кПа относительная влажность воздуха, % электропитание - однофазная сеть, В частота, Гц коэффициент несинусоидальности

4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

Внешний осмотр

При внешнем осмотре устанавливается комплектность источников питания постоянного программируемых «PST-3201», «PST-3202». На корпусе источников питания постоянного программируемых «PST-3201», «PST-3202» не допускается наличие механических

Определение электрической прочности и сопротивления изоляции источников питания Определение электрической прочности и сопротивления изоляции источников питания выполняется следующим образом;

Соберите схему по рисунку 1

При помощи установки пробойной УПУ-10 подаётся испытательное напряжение 1,5 кВ между соединёнными вместе контактами цепи питания и корпусом источников питания PST-3201», «PST-3202», а также между соединёнными вместе контактами выходных цепей и корпусом источников питания.

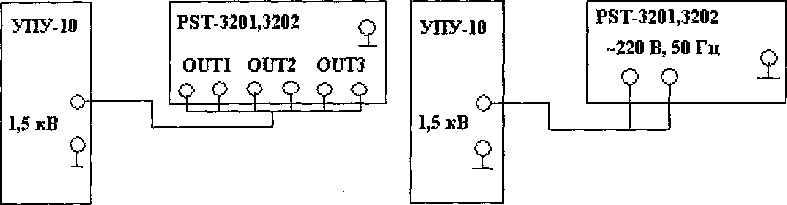

Рисунок 1 - Структурная схема проверки электрической прочности изоляции где   УПУ-1 о - установка пробойная универсальная;

PST-3201, 3202 - поверяемые приборы;

Результат считается положительным, если в течение одной минуты не произошло пробоя или перекрытия изоляции.

• Соберите схему по рисунку 2

« При помощи мегаомметра Ml 101 произведите измерение электрического сопротивления изоляции между соединёнными вместе контактами цепи питания и корпусом источников питания PST-3201», «PST-3202», а также между соединёнными вместе контактами выходных цепей и корпусом источников питания.

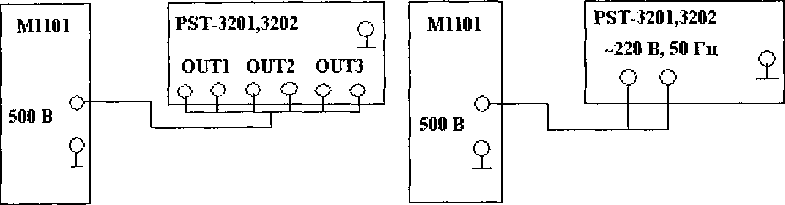

Рисунок 2 - Структурная схема определения электрического сопротивления изоляции где Ml 101 - мегаомметр;

PST-3201, 3202 - поверяемые приборы;

Электрическое сопротивление изоляции между соединёнными вместе контактами цепи питания и корпусом источников питания не менее 30 МОм. Электрическое сопротивление изоляции между соединёнными вместе контактами выходных цепей и корпусом источников питания не менее 20 МОм

Результаты измерений занесите в Таблицу А1 Приложения А.

5.4 Определение метрологических характеристик

5.4.1 Определение основной абсолютной погрешности установки напряжения постоянного тока выполняют следующим образом:

ЛАТР

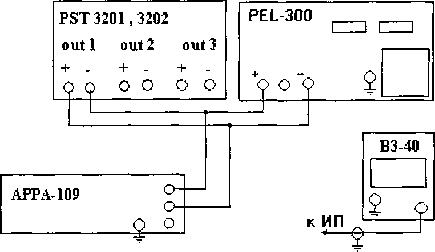

Рисунок 3 - Структурная схема определения метрологических характеристик источников питания в режиме стабилизации напряжения где PTS - поверяемый источник питания;

PEL-300 - электронная программируемая нагрузка; АРРА-109 - мультиметр цифровой;

В 3-40 - микровольтметр переменного тока;

Соберите схему по рисунку 3;

Установите на ЛАТРе напряжение Свых, равным 220 В и контролируйте его по показаниям встроенного вольтметра «ЭЗО»;

Включите поверяемый источник питания, нажав кнопку «POWER»;

Выберите канал, в котором будут производиться измерения, нажав кнопки «SHIFT» и «СН1»;

Нажмите кнопку «V SET» и установите значения выходного напряжения, на поверяемом источнике, по данным таблицы А.2 Приложения А, и нажмите кнопку «ENTER»;

Значения выходного напряжения на зажимах источника фиксируйте по показаниям мультиметра АРРА-109;

Значения основной абсолютной погрешности установки напряжения постоянного тока вычисляют по формуле:

5=UycT-U„3M                                       (1)

где 5 - значение основной абсолютной погрешности установки напряжения постоянного тока;

UycT - значение напряжения по показаниям поверяемого прибора; Низм - значение напряжения по показаниям мультиметра АРРА-109; Аналогично проведите измерения для каналов «СН2» «СНЗ»;

основной абсолютной погрешности

Определение нестабильности выходного напряжения постоянного тока при изменении напряжения электропитания источника от 187 В до 253 В выполняют следующим образом:

Соберите схему по рисунку 3;

Установите на ЛАТРе напряжение «Нвых» равным 187 В и контролируйте его по показаниям встроенного вольтметра «ЭЗО»;

Включите поверяемый источник питания, нажав кнопку «POWER»;

Выберите канал, в котором будут производиться измерения, нажав кнопки «SHIFT» и «СН1»;

Нажмите кнопку «V SET» и установите значения выходного напряжения на поверяемом источнике по данным таблицы А.З Приложения А, и нажмите кнопку «ENTER»;

На мультиметре АРРА-109 установите режим регистрации максимальных, минимальных и средних значений (кнопка М/М/А);

Мультиметром АРРА-109 измерьте средние значения установленного напряжения (не менее 5 измерений);

Значение нестабильности напряжения постоянного тока вычисляют по формуле:

Jun^cp

V п

где А - значение нестабильности напряжения постоянного тока;

UycT - значение напряжения по показаниям поверяемого прибора;

Un ср - значение напряжения по показаниям мультиметра АРРА-109;

Аналогично проведите измерения для каналов «СН2» «СНЗ»;

Аналогично проводят измерения при напряжении электропитания источника равном 253 В;

Определение нестабильности выходного напряжения постоянного тока при изменении тока нагрузки выполняют следующим образом:

Соберите схему по рисунку 3;

Установите на ЛАТРе напряжение «Овых», равным 220 В и контролируйте его по показаниям встроенного вольтметра «ЭЗО»;

Включите поверяемый источник питания, нажав кнопку «POWER»;

Выберите канал, в котором будут производиться измерения, нажав кнопки «SHIFT» и «СН1»;

Нажмите кнопку «V SET» и установите значения выходного напряжения, на поверяемом источнике по данным таблицы А.4 Приложения А, и нажмите кнопку «ENTER»;

Нажмите кнопку «I SET» и установите значения выходного тока, на поверяемом источнике максимальным для выбранного канала, и нажмите кнопку «ENTER»;

С помощью электронной программируемой нагрузки «РЕЕ-ЗОО» установите значение тока в нагрузке по данным таблицы А.4 Приложения А;

На мультиметре АРРА-109 установите режим регистрации максимальных, минимальных и средних значений (кнопка М/М/А);

Мультиметром АРРА-109 измерьте средние значения установленного напряжения (не менее 5 измерений);

Значение нестабильности напряжения постоянного тока вычисляют по формуле (2); Аналогично проведите измерения для каналов «СН2» «СПЗ»;

Определение уровня пульсаций выходного напряжения постоянного тока выполняют следующим образом:

Соберите схему по рисунку 3;

Установите на ЛАТРе напряжение «Пвых», равным 220 В и контролируйте его по показаниям встроенного вольтметра «ЭЗО»;

Включите поверяемый источник питания, нажав кнопку «POWER»;

Выберите канал, в котором будут производиться измерения, нажав кнопки «SHIFT» и «СН1»;

Нажмите кнопку «V SET» и установите значения выходного напряжения, на поверяемом источнике по данным таблицы А.5 Приложения А, и нажмите кнопку «ENTER»;

Нажмите кнопку «I SET» и установите значения выходного тока, на поверяемом источнике максимальным, для выбранного канала, и нажмите кнопку «ENTER»;

С помощью электронной программируемой нагрузки «РЕЕ-ЗОО» установите значение тока в нагрузке по данным таблицы А.5 Приложения А

Значения уровня пульсаций выходного напряжения постоянного тока фиксируйте по показаниям микровольтметра В 3-40;

Аналогично проведите измерения для каналов «СН2» «СПЗ»;

Полученное значение уровня пульсаций выходного напряжения постоянного тока не должно превышать значений, указанных в Таблице А.5 Приложения А.

5.4.5

•

Полученное значение уровня шумов выходного напряжения постоянного тока не должно превышать значений, указанных в Таблице А.6 Приложения А.

5.4.6 Определение основной абсолютной погрешности установки постоянного тока выполняют следующим образом:

• Соберите схему по рисунку 4;

р яи

АРРА-109

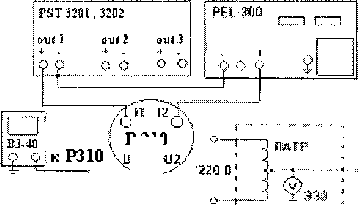

Рисунок 4 - Структурная схема определения метрологических питания в режиме стабилизации тока.

где PTS - поверяемый источник питания;

РЕЕ-ЗОО - электронная программируемая нагрузка; АРРА-109 - мультиметр цифровой; ВЗ-40 - микровольтметр переменного тока;

Р310 - катушка электрического сопротивления измерительная;

характеристик источников

• •  Установите на ЛАТРе напряжение «Нвых», равным 220 В и контролируйте его по показаниям встроенного вольтметра «ЭЗО»;

• •  Включите поверяемый источник питания, нажав кнопку «POWER»;

• •  Выберите канал, в котором будут производиться измерения, нажав кнопки «SHIFT» и «СН1»;

• •  Нажмите кнопку «V SET» и установите значения выходного напряжения, на поверяемом источнике максимальным, для выбранного канала, и нажмите кнопку «ENTER»;

• •  Нажмите кнопку «I SET» и установите значения выходного тока, на поверяемом источнике по данным таблицы А.7 Приложения А, и нажмите кнопку «ENTER»;

в С помощью электронной программируемой нагрузки «РЕЕ-ЗОО» установите значение тока в нагрузке по данным таблицы А.7 Приложения А;

• •  При помощи мультиметра АРРА-109 зафиксируйте напряжение на зажимах катушки РЗ1 о в каждой точке диапазона;

• •  Значение основной абсолютной погрешности установки постоянного тока вычислите по формуле:

5 lycT - lJ|ini/Rp31(l                                           (3)

где 8 - значение основной абсолютной погрешности установки постоянного тока; lycT установленное значение выходного тока по показаниям поверяемого прибора;

Rp3io — значение сопротивления катушки Р310;

Низм - значение напряжения по показаниям мультиметра АРРА-109, микровольтметра переменного тока ВЗ-40;

• Аналогично проведите измерения для каналов «СН2» «СНЗ»;

Полученное значение абсолютной погрешности установки постоянного тока не должно превышать значений, указанных в Таблице А.7 Приложения А.

5.4.7

источнике максимальным, для выбранного канала, и нажмите кнопку «ENTER»;

Нажмите кнопку «I SET» и установите значения выходного тока, на поверяемом источнике по данным таблицы А.8 Приложения А, и нажмите кнопку «ENTER»;

С помощью электронной программируемой нагрузки «РЕЕ-ЗОО» установите значение тока в нагрузке по данным таблицы А.8 Приложения А;

На мультиметре АРРА-109 установите режим регистрации максимальных, минимальных и средних значений (кнопка М/М/А);

Мультиметром АРРА-109 измерьте средние значения напряжения (не менее 5 измерений) на зажимах катушки Р310;

Значение нестабильности выходного постоянного тока вычислите по формуле;

EUn^cp

□

п

где А - значение нестабильности выходного постоянного тока;

Определение нестабильности выходного постоянного тока при изменении напряжения на нагрузке выполняют следуюпдим образом;

Соберите схему по рисунку 4;

Установите на ЛАТРе напряжение «Овых», равным 220 В и контролируйте его по показаниям встроенного вольтметра «ЭЗО»;

Включите поверяемый источник питания, нажав кнопку «POWER»;

Выберите канал, в котором будут производиться измерения, нажав кнопки «SHIFT» и «СН1»;

Нажмите кнопку «I SET» и установите значения выходного тока, на поверяемом источнике по данным Таблицы А.9 Приложения А, и нажмите кнопку «ENTER»;

С помощью электронной программируемой нагрузки «РЕЕ-ЗОО» установите значение сопротивления нагрузки по данным таблицы А.9 Приложения А;

Нажмите кнопку «V SET» и установите значения выходного напряжения, на поверяемом источнике по данным Таблицы А.9 Приложения А, и нажмите кнопку «ENTER»;

На мультиметре АРРА-109 установите режим регистрации максимальных, минимальных и средних значений (кнопка М/М/А);

Мультиметром АРРА-109 измерьте средние значения напряжения (не менее 5 измерений) на зажимах катушки Р310;

Значение нестабильности постоянного тока вычислите по формуле(4); Аналогично проведите измерения для каналов «СН2» «СНЗ»;

Определение уровня пульсаций выходного постоянного тока выполняют следующим образом:

Соберите схему по рисунку 5;

Установите на ЛАТРе напряжение «Пвых», равным 220 В и контролируйте его по показаниям встроенного вольтметра «ЭЗО»;

Включите поверяемый источник питания нажав кнопку «POWER»;

Выберите канал, в котором будут производиться измерения, нажав кнопки «SHIFT» и

«СН1»;

Нажмите кнопку «V SET» и установите значения выходного напряжения, на поверяемом источнике поданным Таблицы А10, и нажмите кнопку «ENTER»;

Нажмите кнопку «I SET» и установите значения выходного тока, на поверяемом источнике максимальным, для выбранного канала, и нажмите кнопку «ENTER»;

С помощью электронной программируемой нагрузки «РЕЕ-ЗОО» установите значение тока в нагрузке по данным таблицы А. 10 Приложения А

На зажимах Р361 при помощи микровольтметра ВЗ-40 зафиксируйте значения уровня пульсаций выходного напряжения постоянного тока;

Значение уровня пульсаций выходного постоянного тока вычислите по формуле; 1пульс-ирз1о/Кр31О                                  (5)

где 1пульс - значение уровня пульсаций выходного постоянного тока;

Up3)o - значение напряжения по показаниям микровольтметра ВЗ-40; Rp3io - значение сопротивления катушки Р310;

Аналогично проведите измерения для каналов «СН2» «СЕ13»;

• 6.1  Положительные результаты поверки источников питания постоянного тока,

программируемых «PST-3201»,  «PST-3202» оформляют свидетельством о поверке в

соответствии с ПР 50.2.006-94.

• 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики источники питания постоянного тока, программируемые «PST-3201», «PST-3202» к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении источников питания постоянного тока, программируемых «PST-3201», «PST-3202» в ремонт или невозможности его дальнейшего использования.

Начальник лаборатории №447

ГЦИ СИ ФГУ «Ростест-Москва»

ПРИЛОЖЕНИЕ А

(Рекомендуемое)

Таблицы протоколов, результатов поверки источников питания постоянного тока, программируемых «PST-3201» , «PST-3202»

Таблица А.1 - Определение электрической прочности и сопротивления изоляции источников питания постоянного тока программируемых «PST-3201» , «PST-3202»

Таблица А.2 - Определение основной абсолютной погрешности установки напряжения постоянного тока.

Таблица А.З - Определение нестабильности выходного напряжения постоянного тока при изменении напряжения электропитания источника

Таблица А.4 - Определение нестабильности выходного напряжения постоянного тока при изменении тока нагрузки

Таблица А8 - Определение нестабильности выходного постоянного тока при изменении напряжения электропитания источника

Таблица А9 Определение нестабильности выходного постоянного тока при изменении напряжения на нагрузке
