Методика поверки «Термопреобразователи с унифицированным выходным сигналом постоянного тока» (НКГВ 01.000.00.00 МП)

Закрытое акционерное общество Научно-производственное предприятие «Дана Терм» (ЗАО НПП «Дана Терм»)

СОГЛАСОВАНО

Зам. руководителя ГЦИ СИ ФГУ «Мендележе директор Цен

« /У »

УТВЕРЖДАЮ

Лене'р’альны'йчД и ректор f > /ЗАОТ1ПЙ'«)^к ерм»

'А'наТи

Н.А. Соколов

ТЕРМОПРЕОБРАЗОВАТЕЛИ

С УНИФИЦИРОВАННЫМ ВЫХОДНЫМ СИГНАЛОМ ПОСТОЯННОГО ТОКА тему 9300, ТСПУ 9300, ТХАУ 9300

МЕТОДИКА ПОВЕРКИ

НКГВ 01.000.00.00 МП

МЕНДЕЛЕЕВО 2006 г.

• 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодических поверок термопреобразователей с унифицированным выходным сигналом постоянного тока (в дальнейшем - ТП) модификаций ТСМУ 9300, ТСПУ 9300, ТХАУ 9300. Возможные исполнения указаны в таблице 1.

Таблица 1

1.2 Межповерочный интервал - 1 год.

• 2.1 При проведении поверки должны быть выполнены следующие операции, указанные в таблице 2.

Таблица 2

• 3.1  Применяемые средства поверки должны воспроизводить контрольных температур, погрешности поверяемых ТП.

• 3.2 Средства поверки должны обеспечить (в соответствии с ГОСТ 8.558) воспроизведение и измерение значений контрольных температур То с суммарной погрешностью ДТо, в 3 раза меньшей, чем предел допускаемого значения основной погрешности любого из поверяемых преобразователей.

• 3.3 Класс точности средств измерения выходного тока i должен быть не ниже 0,2 класса поверяемого преобразователя.

• 3.4 При проведении поверки рекомендуется применять средства измерения, приборы и вспомогательные средства из таблицы 3.

Таблица 3

Примечание - Допускается применять другие средства поверки, поверенные в органах государственной метрологической службы и удовлетворяющие по точности требованиям настоящего раздела.

• 4.1 К проведению поверки допускаются лица, имеющие квалификацию инженера, ознакомленные с эксплуатационными документами на поверяемые ТП.

• 5 Требования безопасности

  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, изложенные в «Правилах технической эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором и в НТД на применяемые приборы.

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C...............................

  20±5: от 45 до 80; от 84 до 106.7;

• - относительная влажность воздуха, %.................................

• - атмосферное давление, кПа.............................................

• - напряжение электрического питания, В

  24, 15;

для исполнений 9301, 9303, 9305, 9306 ..................

для исполнений 9302, 9304 ..................................

• - сопротивление нагрузки с учетом линии связи и сопротивления измерительного прибора должно быть равным

  номинальным значениям

  для 9301, 9303

  для 9302, 9304

  для 9305, 9306

  • - отсутствие вибрации;

в зависимости от преобразователя. Ом: .................................................... 1000; ....................................................100; .................................................... 100000;

• - отсутствие внешних электрических и магнитных полей;

• - рабочее положение преобразователей - произвольное.

• 7.4 Подготовить водо-ледяную смесь. Лед должен быть приготовлен из чистой водопроводной воды. Термостат для воспроизведения температуры плавления льда должен быть заполнен смесью мелко дробленого льда и охлажденной воды. Лед должен быть уплотнен во всей массе так, чтобы в смеси льда и воды не было пузырей воздуха. Избыток воды следует сливать.

• 7.5 При проведении поверки необходимо обеспечить минимально необходимую величину погружения кмин образцового средства измерения температуры и поверяемых ТП. (Под кмин понимается та минимальная глубина погружения, при значительном превышении которой показания «эталона» и ТП изменяются не более, чем на 0,03 °C и 0,1 °C соответственно).

• 7.6  При измерениях, связанных с включением поверяемых ТП в электроизмерительную цепь, для исключения влияния помехи частотой 50 Гц на

результаты измерений, внешние корпуса всех приборов, включая термостат или печь, следует привести к одинаковому потенциалу, соединив их между собой "кустом".

несоответствия комплектности дальнейшего применения ТП

в термостат (электропечь) температурой, соответствующей любой точке рабочего диапазона, и убедиться наличии выходного сигнала (тока или напряжения, в зависимости от модификации).

• 8.2.2 Извлечь ТП из термостата (электропечи) и убедиться в том, что изменение выходного сигнала соответствует изменению температуры в сторону температуры окружающей среды.

• 8.3.1 Основная погрешность определяется при трех значениях контрольных температур и представляет собой приведенное значение абсолютной величины разности показаний Тизм поверяемого ТП и значением контрольной температуры Тк, измеряемой образцовым средством измерения.

• 8.3.2   Контрольные температуры (температурные точки) Тк должны соответствовать значениям, равным:

Ti=Tmhhi Т2=Тмин 0,5(Тмакс ■” Тмин) И Тз=ТмакС1

где Тмакс И Тмин “ соответственно верхний и нижний пределы рабочего диапазона поверяемого ТП.

Значения Тизм определяются из соотношений;

T(i) = i/k + Тмин для 9301, 9303;

T(i) = (i-4)/k + Тмин для 9302, 9304;

Т(и) = и/к + Тмин для 9505, 9306,

где i и U — выходной ток и выходное напряжение ТП соответственно,

к ~ (1макс~ 1мин)/('1'макс“ Тмин) ИЛИ (Смаке” имин)/(Тмакс~ Тмин)-

• 8.3.3 Поверка ТП должна проводится при температурах Тк, близких к указанным в

• 8.3.2 и отличающихся от них не более, чем на:

5 °C при поверке в жидкостных термостатах,

10 °C - в электропечах с верхним пределом температуры до 600 °C,

25 °C при температуре более 600 °C, и не выходящих за пределы рабочего диапазона.

0°С реализуется точно.

Показания с образцового средства и ТП снимаются при достижении в термостатах стационарного состояния и в момент минимального дрейфа температуры, не превышающего 0,1 Д/мин, где Д - выраженное в градусах значение основной погрешности поверяемого ТП.

• 8.3.4 Определение основной погрешности следует проводить в следующей ■юследовательности:

• - собрать измерительную схему (рисунки А.1 - А.4) поверяемого ТП, используя в качестве Рнагр образцовую меру R3030, равную 100 Ом (и измеряя вольтметром падение напряжения U и соответственно ток i = и/Рнагр), или входное сопротивление цифрового контроллера с «токовым» или «вольтовым» входом подходящего класса и сразу «измеряя» температуру;

• - погрузить поверяемый ТП и образцовый термометр (термопару) в термостат (электропечь);

• - подключить поверяемый ТП к источнику питания;

• - задать в термостате (электропечи) значение температуры, соответствующее контрольной точке Tf,

• - по достижении требуемой температуры и при стабилизации показаний образцового средства и ТП записать их в протокол поверки и вычислить модуль разности |Ti -Тизм|.

• 8.3.5 Проделать вышеуказанную последовательность операций для остальных значений контрольных температур и выбрать из трёх полученных значений ДТ = 1Тк-Тизм| максимальное - ДТмакс-

  определяется по

• 8.3.6 Основная приведенная погрешность поверяемого ТП формуле;

у — 100 % ДТмакс/(Тмакс ~ Тмин)-

указанные выше пределы по причине естественного старения элементов электронной схемы, допускается коррекция зависимости температура-ток (температура-напряжение), для чего следует выполнить операции раздела 8 документа «Руководство по эксплуатации. НКГВ01.000.00.00РЭ».

• 9.1 Положительные результаты поверки оформляются выдачей свидетельства о государственной (ведомственной) поверке, заверенных поверителем и подтвержденных нанесением оттиска поверительного клейма.

• 9.2   При отрицательных результатов поверки термопреобразователя выписывается «Извещение о непригодности» установленного образца с указанием причин непригодности.

  Зам. директора НПП «ДАНА-ТЕРМ»



  Л.Н.Батуров

  Приложение А

  +ипит (+24В)

  Вольтметр



  R3030

  +ипит (+24В)

  Вольтметр




  R3030

  -Опит

  а)


  Я----н

  R3030

  +ипит (+14В) 0

  ®-ипит

  h

  R3030

  +ипит {+14В) 0

  ’^-Опит

  Вольтметр

б)

Знаки       указывают требуемую полярность т.э.д.с. термопары при ее соединении с

НУ.

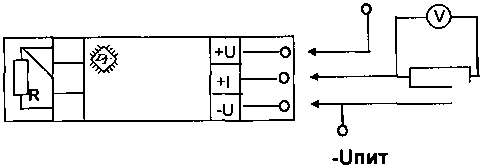

Рисунок А. 1 - Схемы соединения НУ-01 (а) и НУ-02 (б) с источником входного сигнала и измерительной схемой.

Вольтметр

"(у)

R3030

Знаки       указывают требуемую полярность т.э.д.с. термопары при ее соединении с

НУ.

О".

1.

термопреобразователей с внешним кабельным разъемом.

Рисунок А.2 - Схемы соединения НУ-03 (а) и НУ-04 (б) с источником входного сигнала и измерительной схемой.

+ипит (+24В)

Вольтметр

- ипит

указывают требуемую полярность т.э.д.с. термопары при ее соединении с

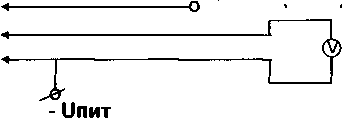

Рисунок А.З - Схемы соединения НУ-05 с источником входного сигнала и измерительной схемой.

R(T) ТЭДС

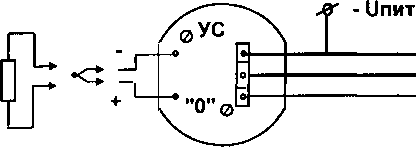

Знаки       указывают требуемую полярность т.э.д.с. термопары при ее соединении с

НУ. "О", "УС" - подстроечные резисторы для коррекции зависимости температура-напряжение.

Рисунок А.4 - Схемы соединения НУ-06 с источником входного сигнала и измерительной схемой.
