Руководство по эксплуатации «ЧАСТОТОМЕРЫ ЭЛЕКТРОННО-СЧЕТНЫЕ Ч3-68, Ч3-69» (Код не указан!)

Техническое описание и инструкция по эксплуатации 0.271.001 ТО

СОДЕРЖАНИЕ

• 1. Назначение ...... _.......-........... ..

• 2. Технические данные .»..........................»...... ............... ..

• 3. Состав прибора...».............................................................-.....................

• 4. Устройство и работа прибора.................. ............

• 5. Устройство и работа составных частей прибора ...... »..............

• 6. Маркирование и пломбирование.».................. —..............

• 7. Общие указания по эксплуатации........................ ................

• 8. Указание мер безопасности_______________________________________»____________________

• 9. Подготовка к работе.................................................................................

• 10. Порядок работы ............. ..............................................

• 11. Характерные неисправности и методы их устранения „..............

• 12. Техническое обслуживание __________»...___________________________..»____________

• 13. Поверка прибора...............................................................................

• 14. Правила хранения....................................................................................

• 15. Транспортирование..................»........................................................».

Приложение 1. Размещение основных частей прибора и элементов Приложение 2. Таблицы напряжений по постоянному току.—............

Приложение 3. Осциллограммы.................... ».............

Приложение 4. Намоточные данные...........................................................

Приложение 5. Схемы электрические принципиальные и

перечни элементов к ним —.....................................-...

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

• 2.1. Приборы измеряют частоту непрерывных синусоидальных сигналов:

43-68 - по входу A ,J0 kHz - 100 MHz" в диапазоне от 10 кГц до 100 МГц при напряжении входного сигнала от 0,01 до 10 В:

43-68 - по входу Б „0,1-12 GHz" в диапазоне от 0,1 до 12 ГГц при входной мощности сигнала от 0,1 до 5 мВт;

43-69 - по входу Б „8—18 GHz" в диапазоне от 8 до 18 ГГц при входной мощности сигнала от 0,3 до 5 мВт.

Примечание. При входной мощности сигнала более 1 мВт необходимо использовать аттенюатор резисторный, входящий л комплект поставки.

• 2.2. Относительная погрешность приборов при измерении частоты непрерывных синусоидальных сигналов находится в пределах значений, рассчитываемых по формуле (1):

5_НГ = ±(5₀+ 2.10-⁷ + 5_ип),              (1)

где 5₀ - относительная погрешность по частоте внутреннего кварцевого генератора или внешнего опорного генератора, используемого вместо внутреннего кварцевого генератора;

6_МП— относительная погрешность запуска при соотношении сигнал/шум более 40 дБ и при усреднении N периодов измеряемого сигнала определяется по формуле (2) •

В диапазоне частот 10 кГц - 100 кГц: 3’ 10“⁷> 6   >3«

• 10"⁸, а при частотах свыше 100кГц: 6_ЗЭП < 3< 10“ ’

• 2.3. Номинальное значение частоты кварцевого генератора -5 МГц.

Пределы перестройки частоты кварцевого генератора при выпуске прибора - не менее 2,5 • 10“⁶ в каждую сторону от номинального значения.

Действительное значение частоты кварцевого генератора при выпуске приборов установлено с погрешностью в пределах 11«10“⁷ относительно номинального значения частоты после истечения времени установления рабочего режима, равного 1 ч.

• 2.4. Относительная погрешность по частоте кварцевого генератора находится в пределах:

15 • 10“⁷ - за 30 суток;

11•10“⁶ - за 6 месяцев;

±2* 10“⁶ — за 12 месяцев.

Интервалы времени 30 суток, 6 и 12 месяцев отсчитываются с момента коррекции частоты кварцевого генератора с относительной погрешностью в пределах ±1*10“⁷ (режим работы с выключениями или без выключений).

• 2.5. Среднеквадратическзя относительная случайная вариация частоты кварцевого генератора за 10 мин при окружающей температуре, поддерживаемой с точностью ±1 °C, - не более предела допускаемого значения, равного 5*10“*.

• 2.6. Температурный коэффициент частоты кварцевого генератора в диапазоне температур от минус 30 до плюс 50 °C находится в пределах (±2«10“⁸ °С)“^Х.

• 2.7. Приборы измеряют несущую частоту импульсно-модулированных (ИМ) сигналов в диапазоне частот от 0,1 до 18 ГГц при входной мощности в импульсе:

43-68 — по входу Б ... 0.1 — 12 GHz ... от 0,1 до 5 мВт;

43-69 — по входу Б ... 8 — 18 GHz ... от 0,3 до 5 мВт.

Минимальное значение длительности импульса 0,3 мкс, частота повторения от 100 Гц до 10 кГц, скважность от 2 до 1000.

Примечание. При сходной мощности в импульсе болев 1 мВт необходимо использовать яттенюатор резисторный, входящий а комплект поставки.

• 2.8. Прибор 43-68 измеряет по входу Б „0,1-12 GHz" несущую частоту амплитудно-модулироеанных (AM) сигналов в диапазоне от 0,1 до 12 ГГц при глубине модуляции от 0 до 100 % и частоте модуляции синусоидальным сигналом от 0,1 до 200 кГц.

Уровень несущей частоты должен быть от 0,1 до 5 мВт.

Примечание. При уровне несущей частоты более 1 мВт необходимо использовать аттенюатор резисторный, входящий в комплект поставки.

• 2.9. Относитепьная погрешность приборов при измерении несущей частоты импульсно-модупированных и ампли-тудно-модулированных сигналов находится в пределах значений, рассчитываемых по формуле (3):

⁵им^{= ±(5о+} -~- + 2.¹0’⁶),         (3)

изм

где Af_cn — погрешность сличения по нулевым биениям: при сличении по внешнему индикатору Af_cft - не более 100 кГц;

при сличении по внутреннему индикатору Af_cn при т_и > 1 мкс - не более 150 кГц;

Т_изм. ~ значение измеряемой частоты, кГц.

• 2.10. Входное сопротивление и входная емкость прибора по входу А — не менее 1 МОм и ие более 25 пФ.

Входное сопротивление приборов по входу Б - 50 Ом, канал сечением 7/3,04 мм.

• 2.11. Приборы измеряют в режиме самоконтроля частоту собственного опорного сигнала 5 МГц с целью проверки работоспособности прибора.

• 2.12. Приборы обеспечивают цифровой отсчет результатов измерения с индикацией единиц измерения, kHz, MHz, GHz.

• 2.13. Приборы выдают опорный сигнал частотой 5 МГц. Размах выходного напряжения — не менее 1 8 на нагрузке 1 кОм.

• 2.14. Приборы работают от внешнего источника опорной частоты 5 МГц ± 100 Гц напряжением от 0,5 до 3 В.

• 2.15. Приборы обеспечивают свои технические характеристики в пределах норм, установленных техническими требованиями, по истечении времени установления рабочего режима, равного 1 ч.

• 2.16. Питание приборов осуществляется от сети переменного тока напряжением (220122) В частотой (50± 1) Гц или напряжением (220±11), или (11515,75) В частотой (400110) Гц.

• 2.17. Мощность, потребляемая приборами от сети при номинальном напряжении, не превышает 60 В • А.

• 2.18. Приборы допускают непрерывную работу в рабочих усповиях в течение времени не менее 16 ч при сохранении своих технических характеристик.

• 2.19. Нормальные условия применения (эксплуатации): температура окружающего воздуха (2О±5) °C; относительная влажность воздуха 651 15 %;

атмосферное давление (мм. рт. ст.) (10014) кПа (750±30) мм рт. ст.

1. НАЗНАЧЕНИЕ

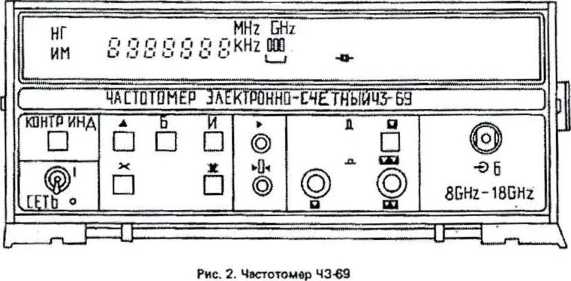

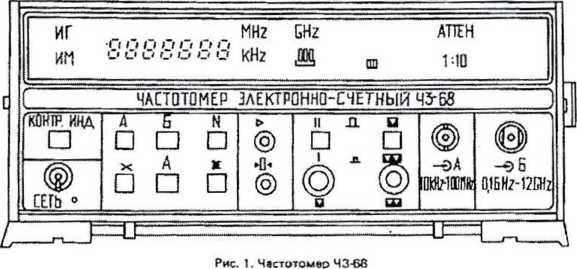

• 1.1.  Частотомеры электронно-счетные 43-68, 43-69 (рис. 1, 2) предназначены для измерения частоты непрерывных синусоидальных (НГ) и несущей частоты имлуль-сио-модулированных (ИМ) сигналов и выдачи сигнала опорной частоты.

• 1.2. Приборы соответствуют ГОСТ 22261-82, ГОСТ 22335—77, а по условиям эксплуатации предназначены для работы в следующих условиях:

температуре окружающего воздуха от минус 30 до плюс 50 °C;

относительной влажности воздуха — до 98 % при температуре до 25 °C.

• 1.3. Приборы питаются от сети переменного тока напряжением (220±22) В частотой (50± 1) Гц или напряжением (220±11) В, или (115±5,75) В частотой (400±10) Гц.

• 1.4. Приборы могут использоваться для настройки и испытаний различного рода приемопередающих трактов, фильтров, для настройки систем связи и других устройств.




  • 2.20. Рабочие условия применения (эксплуатации) : температуре окружающего воздуха от минус 30 до

  плюс 50 °C

  относительная влажность воздуха до 98 % при температуре 25 °C;

  атмосферное давление (мм рт. ст.) от 104 до 60 кПа, (от 780 до 450 мм рт. ст.)

  • 2.21. Предельные условия транспортирования: температура окружающего воздуха от минус 60 до

  плюс 65 °C;

  атмосферное давление (мм рт. ст.) 12 кПа (90 мм рт. ст.)

  После пребывания в предельных условиях время выдержки приборов в нормальных условиях — не менее 2 ч.

  • 2.22. Габаритные размеры приборов — 330*136x356 мм. Масса приборов (без упаковки) - не более 9 кг.

  Масса приборов в укладочном ящике - не бопее 20 кг.

  • 2.23. Наработка приборов на отказ (Т_о - не менее 5000 ч.

  • 2.24. Гамма-процентный срок службы приборов — не менее 10 лет при у = 80 %.

  • 2.25. Гамма-процентный срок сохраняемости приборов в отапливаемом хранилище - 10 лет, в неотапливаемом хранилище - 5 лет при т ^а 80 %.

  • 2.26. Гамма-процентный ресурс приборов не менее 10000 ч при т= 80 %.

  Вл сишп

  5MHz

  CmpoS £

  Строб Т

  1	1	III	IIIIIIIIIIIIIIIIIIII
  . 1		(	1 1 ** 1 1 1	||;	4—
  л			1 L 1 1	1 1	1
  			Hi III II	1111Г
  	X -------		---Wr —	—

  Рис. 3. Формирование измеряемого интерпапа времени

  3. СОСТАВ ПРИБОРА

  Наименование	Обозначение	Количество
  		43-68	43-69
  Частотомер электронносметный: 43-68	2.721.013	1
  43-69	2.721.014	—	1
  Комплект комбинированный/(ЗИЛ) : 43-68	4.068.062		1
  43-69	4.068.063	1	-

  t_x рассчитывается по формуле (5);

  t_x = KN_eT_x,                       (5)

  где Т* — период измеряемого сигнала;

  N_e — число периодов измеряемого сигнала за время t ;

  К - коэффициент деления делителя частоты.

  В режиме КОНТРОЛЬ К » 1

  В режиме А         К " 16

  В режиме Б         К = 32

  t₀ рассчитывается по формуле (6) :

  to“N_T^,T<>.                           16)

  где То ^а 0,2 мкс (период опорного сигнала 5 МГц) ;

  N_T г- число периодов сигнала 5 МГц за время t<>.

  Таким образом неравенство (4) можно представить в виде формулы (7):

  KN_eT_x=N_t-T₀

  17)

  Значение частоты измеряемого сигнала f с помощью встроенного микропроцессорного контроллера (МПК) определяется как обратное периоду и рассчитывается по формуле (8) :



  1

  То

  (8)

4. УСТРОЙСТВО И РАБОТА ПРИБОРА

• 4.1. Принцип действия

  • 4.1.1. Работа прибора в диапазоне частот 10 кГц -100 МГц и при измерении частоты сигнала гетеродина основана на формировании и последующем измерении интервала времени, равного целому числу периодов измеряемого сигнала.

Измерение сформированного интервала времени осуществляется счетно-импульсным методом.

Измеряемый интервал времени t (рис. 3) определяется относительно шкалы, образованной метками времени с периодом следования 0,2 мкс (опорная частота 5 МГц), в виде равенства (4):

t_x=to                               (4)

где t₀ - интервал времени между первым после начала измеряемого интервала импульсом сигнала 5 МГц и первым после конца измеряемого интервала импульсом сигнала 5 МГц;

• 4.1.2. Работа приборов в диапазоне 0,1 — 12 ГГц (43-68) и в диапазоне 8—18 ГГц (43-69) основана на стробоскопическом преобразовании частоты, при котором происходит сравнение частоты измеряемого сигнала с частотой гармоники сигнала гетеродина. Номер гармоники N вычисляется по двум настройкам f_{fer t} ’f_reT2 с последующим автоматическим вычислением N встроенным микропроцессорным контроллером и рассчитывается по формуле (9) :

где f_feT1 — значение частоты гетеродине при первой настройке гармоники сигнала гетеродина на частоту измеряемого сигнала;

f_roT2 — значение частоты гетеродина при настройке соседней гармоники сигнала гетеродина на частоту измеряемого сигнала.

Значение измеряемой частоты определяется по формуле ПО): ла гетеродина определяется за время счета Т_сч ~ 99328 мкс, з значение частоты f_feJ вычисляется по формуле (14):

Результат вычисления f _гет выводится в виде пяти старших разрядов на цифровое табло прибора.

При настройке (N - 11 или (N + 1) гармоники сигнала гетеродина на частоту измеряемого сигнала нажимается кнопка      (ПАМЯТЬ), и значение частоты f этой гар

моники запоминается в памнтиМПК.

При настройке соседней N-й гармоники сигнала гетеродина на частоту измеряемого сигнала вновь нажимается кнопка , и значение частоты N-й гармоники 1_геГ также запоминается в памяти МП К-

Далее номер гармоник N вычисляется по формуле (15):

(15)

Расчетная величина округляется до целого числа.

После этого измеряется частота N-й гармоники сигнала гетеродина f_reT за время счета Т_сч - 104S780 мкс и вычисляется по формуле (16):

f

изм

Семь старших разрядов результата вычисления f _м выводится на цифровом табло в соответствующих единицах измерения,

В режиме измерения несущей частоты ИМ и амплитуд-но-модулированных (AM) сигналов сличение контролируется по шкальному индикатору на световом табло прибора. Режиму сличения соответствует максимальная засветка шкального индикатора. Возможен контроль сличения по „нулевым биениям", наблюдаемым на экране внешнего осциллографа, подключенного к выходу УПТ.

Определение номера рабочей гармоники и отсчет результатов измерения производится так же, как ив режиме измерения частоты непрерывных колебаний.

4.6. Конструкция

• 4.6.1. Прибор имеет бесфутпярную конструкцию настольного исполнения. Несущий каркас прибора состоит из двух боковых кронштейнов, задней и передней панелей. Нижняя крышка прибора снабжена съемными ножками. Для удобства визуального считывания результатов измерений прибору можно предать наклонное положение с помощью откидной скобы, крепящейся к двум ножкам на нижней крышке. Передняя панель прибора с целью защиты от механических повреждений закрывается с помощью крышки. На правой боковой стенке прибора имеется ручка, предназначенная для переноса прибора.

• 4.6.2. Органы управления, индикации и присоединительные разъемы расположены на передней и задней панелях, правой боковой стенке

• 4.6.3. На передней панели прибора расположены: тумблер СЕТЬ 1;

разъемы: -) А (10 kHz - 100 MHz); -») Б (0,1 -12 GHz) - для прибора 43-68; -) Б (8-18 GHz) - для прибора 43-69, предназначенные для подачи входного измеряемого сигнала;

кнопка КОНТР ИНД, предназначенная для контроля работоспособности цифровых, точечных и шкального индикаторов;

кнопка Д (КОНТРОЛЬ), предназначенная для включения режима самоконтроля во включенном состоянии — подсвечивается);

кнопка А. (4368), предназначенная для включения прибора в режим измерения по каналу А (во включенном состоянии — подсвечивается);

кнопка Б, предназначенная для включения прибора в режим измерения по каналу Б (во включенном состоянии — подсвечивается);

кнопка * (ПАМЯТЬ), предназначенная для записи значения частоты гетеродина в память МПК (во включенном состоянии - подсвечивается) ;

кнопка X (СБРОС), предназначенная для осуществления ручного сброс-пуска прибора, в режиме Б подготавливает его к новому вычислению N;

кнопка 1-11 (43-68) , предназначенная для переключения поддиапазонов гетеродина;

кнопка v - VW' , предназначенная для переключения грубой и точной шкал шкального индикатора;

ручка ж . предназначенная для перестройки частоты гетеродина ГРУБО;

ручка ЧТ*¹ , предназначенная для подстройки частоты гетеродина ПЛАВНО:

ручка t> , предназначенная дпя изменения коэффициента усиления УПТ;

ручка        , предназначенная для установки в нуль

шкального индикатора;

цифровое табло, состоящее из сети цифровых семисегментных индикаторов;

индикаторы кН? и GHz индицирующие размерность измеряемой величины;

индикатор ,000, (СЧЕТ) засвечивается во время счета прибора;

индикаторы НГ и ИМ, индицирующие режим работы прибора по каналу Б;

шкальный индикатор, предназначенный для индициро-вания синхронизации гармоники частоты гетеродина на измеряемый сигнал;

индикатор —П~П— (засвечивается при появлении нулевых биений на выходе УПТ);

индикатор АТТЕН 1:10, индицирующий включение аттенюатора в режиме работы прибора по каналу А (43-68).

• 4.6.4. На задней панели прибора расположены:

планка переключения напряжения питающей сети;

два держателя с расположенными в них предохранителями, соответствующими напряжение питающей сети;

разъем ОСЦ, предназначенный для подключения внешнего осциллографа;

разъем СИНХР, предназначенный для подключения синхронизирующего сигнала на внешний осциллограф;

клемма (jy (зажим защитного заземления прибора).

• 4.6.5. На правой боковой стенке прибора расположены:

разъем 5 MHz и переключатель ВНУТР - ВНЕШ, которые служат для подключения сигнала опорной частоты от внешнего источника вместо сигнала внутреннего кварцевого генератора или для выдачи опорного сигнала частотой 5 МГц (для внешнего использования);

закрытое заглушкой с пломбой отверстие с надписью КОРР 4АСТ, под,которым расположен корректор частоты внутреннего кварцевого генератора. сигнала Ц1КАЛА₍ограничивающего засветку шкального индикатора.

• 4.2.8. Счетчик предназначен для формирования и измерения интервала времени, равного целому числу периодов входного сигнала.

• 4.2.9. Блок управления предназначен для управления работой блока индикации и преобразования командных сигналов микропроцессорного контроллера (МПК) в управляющие сигналы прибора.

• 4.2.10. Устройство вычислительное управляющее, устройство запоминающее оперативное, устройство запоминающее программируемое образуют МПК, предназначенный для управления работой прибора и обработки результатов измерения.

• 4.2.11. Блок индикации предназначен для визуального отображения результата измерения в цифровой форме величины аналогового сигнала выбором режима работы прибора с помощью клавиатуры.

• 4.2.12. Генератор кварцевый предназначен для формирования опорного сигнала частотой 5 МГц.

• 4.2.13. Блок питания обеспечивает все узлы прибора стабилизированными питающими напряжениями.

• 4.3. Измерение частоты в диапазоне 10 кГц—100 МГц (43-68)

  приемник с линии.

  В режиме А сигнал поступает только с усилителя А, сигнал f отключен (в режиме Б отключается сигнал 'а¹-

  С выхода приемника с линии сигнал поступает на де

В диапазоне 10 кГц — 100 МГц измеряемый сигнал со входа А прибора 43-68 поступает на усилитель А, усиливается и формируется в сигнал ЭСЛ - уровня и подается на литель на 16. Далее формируется до уровня транзисторнотранзисторной логики (ТТЛ) и поступает на коммутатор, который с приходом сигнала ВЫБОР РЕЖИМА А пропускает сигнал (f_A поделенный на 16) на вход формирователя СТРОБ Е.

После прихода сигнала ПУСК формирователь СТРОБ Е срабатывает в момент поступления первого после установки триггера ПУСК-СТОП в нуль импульса входного сигнала      - 16fg). Срабатывание формирователя СТРОБ Е

подготавливает работу формирователя СТРОБ Т, который срабатывает при поступлении первого после начале СТРОБА Е импульса сигнала опорной частоты 5 МГц.

Счетчик Т подсчитывает колебания сигнала опорной частоты б МГц (Т_в = 0,2 мкс)и при достижении значения N_T = 5#4$£, что соответствует времени счета Т » 1048780 мкс, формирователь СТОЛ вырабатывает сигнал СТОП. Сигнал СТОП устанавливает триггер ПУСК-СТОП в состояние логической 1 и следующей после этого импульс входного сигнала f_£ закрывает формирователь СТРОБ Е. Следующий после окончания СТРОБА Е импульс сигнала опорной частоты 5 МГц закрывает СТРОБ Т. Таким образом, длительность СТРОБА Е равна целому числу периодов входного сигнала, длительность СТРОБА Т — целому числу периодов сигнала опорной частоты 5 МГц, и длительность стробов может превышать установленное время счета (Т ) на величину периода сигнала fg.

Количество периодов N_E входного сигнала за время СТРОБА Е подсчитывается счетчиком Е емкостью 3 байта. Количество периодов N- сигнала 5 МГц подсчитывается счетчиком Т емкостью 3 байта. По окончании СТРОБА Т триггер КОНЕЦ ИЗМЕН вырабатывает сигнал КОНЕЦ ИЗМЕР, после чего МПК считывает Е и Т (N_£ и N_T). Значение измеряемой частоты определяется как обратное периоду по формуле (11):

N

= ¹6—£-• 0,2 МГц.                (11)

И JM      м

"т

Результат вычисления      выводится на семиразряд

ное цифровое табло в соответствующих единицах измерения.

• 4,4. Контроль

Работа прибора в режиме КОНТРОЛЬ (кнопка Л) аналогична работе в режиме измерения частоты в диапазоне 10 кГц - 100 МГц, но при этом прибор измеряет частоту 5 МГц сигнала опорного кварцевого генератора. Значение частоты этого сигнала вычисляется по формуле (12) :

0,2 “5.000000 МГц.

(12)

• 4.5. Измерение частоты а диапазоне 0,1 — 18 ГГц

Принцип измерения частоты в диапазоне 0,1 - 18 ГГц основан на сличении частоты измеряемого сигнала с частотой одной из гармоник сигнала перестраиваемого гетеродина. Сличение осуществляется путем смешивания измеряемого сигнала со спектром гармоник сигнала гетеродина. В качестве смесителя используется балансный стробоскопический смеситель, совмещенный с генератором спектра гармоник на диоде с накоплением заряда. Диапазон измеряемых частот обеспечивается конструкцией смесителя и диапазоном частот гетеродина. В частотомере 43-68 используется гетеродин, перестраиваемый в диапазоне 70— 140 МГц, в 43-69 — в диапазоне 160-180 МГц.

Перестройка частоты гетеродина осуществляется ручкой у , а плавная подстройка — ручкой у у , установленными на передней панели прибора. В приборе 43-68 диа пазон перестройки разбит на два поддиапазона. При отжатой кнопке I—II перестройка осуществляется в верхней части диапазона частот (120-140 МГц), при нажатой - в нижней части (120-70 МГц).

В режимо измерения частоты непрерывных колебаний обеспечивается высокая точность сличения благодаря применению фазовой автоподстройки частоты (ФАП4) гетеродина по частоте входного сигнала. Выходной сигнал постоянного тока смесителя через УПТ поступает на управляющий элемент гетеродина, поддерживая равенство (13) :

(13)

где N — номер гармоники, на которой осуществляется преобразование;

f - частота сигнала гетеродина в режиме син-гвт

ХРОНИ38ЦИИ.

Контроль режима синхронизации осуществляется по шквльному индикатору, показывак/щему наличие и уровень управляющего напряжения.

Номер рабочей гармоники определяется по двум значениям частоты гетеродина, измеренным С4ЕТ4ИКОМ в режиме синхронизации на гармониках двух соседних номеров. При определении номера гармоники N частота сигна-

сигнала ШКАЛА,ограничивающего засветку шкального индикатора.

• 4.2.8. Счетчик предназначен для формирования и измерения интервала времени, ревного целому числу периодов входного сигнела.

• 4.2.9. Блок управления предназначен для упревления работой блока индикации и преобразования командных сигналов микропроцессорного контроллера (МПК) в управляющие сигналы прибора.

• 4.2.10. Устройство вычислительное управляющее, устройство запоминающее оперативное, устройство запоминающее программируемое образуют МПК, предназначенный для управления работой прибора и обработки результатов измерения.

• 4.2.11. Блок индикации предназначен для визуального отображения результата измерения в цифровой форме величины аналогового сигнала выбором режима, работы прибора с помощью клавиатуры.

• 4.2.12. Генератор кварцевый предназначен для формирования опорного сигнала частотой 5 МГц.

• 4.2.13. Блок питания обеспечивает все узлы прибора стабилизированными питающими напряжениями.

• 4.3. Измерение частоты в диапазоне 10 кГц—100 МГц (43-68)

В диапазоне 10 кГц — 100 МГц измеряемый сигнал со входа А прибора 43-68 поступает на усилитель А, усиливается и формируется в сигнал ЭСП — уровня и подается на приемник с пинии.

В режиме А сигнал поступает только с усилителя А, сигнал f_reT отключен (в режиме Б отключается сигнал

С выхода приемника с линии сигнал поступает на делитель на 16. Далее формируется до уровня транзисторнотранзисторной логики (ТТЛ) и поступает на коммутатор, который с приходом сигнала ВЫБОР РЕЖИМА А пропускает сигнал (f _А поделенный на 16) на вход формирователя СТРОБ Е.

МПК совместное блоком упревления периодически вы-ребатывают сигналы управления: ВЫБОР ВХ. СБРОС, ПУСК.

После прихода сигнала ПУСК формирователь СТРОБ Е срабатывает в момент поступления первого после установки триггера ПУСК-СТОП в нуль импульса входного сигнала f_E(f_A = 16f_E). Срабатывание формирователя СТРОБ Е подготавливает работу формирователя СТРОБ Т, который срабатывает при поступлении первого после начала СТРОБА Е импульса сигнала опорной частоты 5 МГц.

Счетчик Т подсчитывает колебания сигнала опорной частоты 5 МГц (Т_о = 0,2 мкс) и при достижении значения N_T = 5фф4фф_г что соответствует времени счета Т = 1048780 мкс, формирователь СТОП вырабатывает сигнал СТОП. Сигнал СТОП устанавливает триггер ПУСК-СТОП в состояние логической 1 и следующей после этого импульс входного сигнала fg закрывает формирователь СТРОБ Е. Следующий после окончания СТРОБА Е импульс сигнала опорной частоты 5 МГц закрывает СТРОБ Т. Таким обрезом, длительность СТРОБА Е равна целому числу периодов входного сигнала, длительность СТРОБА Т — целому числу периодов сигнала опорной частоты 5 МГц, и длительность стробов может превышать установленное время счета (Т )’ на величину периода сигнала fg.

Количество периодов Ng входного сигнала за время СТРОБА Е подсчитывается счетчиком Е емкостью 3 байта. Количество периодов N_T сигиела 5 МГц подсчитывается счетчиком Т емкостью 3 байта. По окончании СТРОБА Т триггер КОНЕЦ ИЗМЕР вырабатывает сигнал КОНЕЦ ИЗМЕР, после чего МПК считывает Е и Т (Ng и N_T). Значение измеряемой частоты определяется как обратное периоду по формуле (11):

N ■

• 0,2 МГц.                    (11)

ИЗМ       К]

Т

Результат вычисления f_M3M выводится на семиразрядное цифровое табло в соответствующих единицах измерения.

• 4.4. Контроль

Работа приборе в режиме КОНТРОЛЬ (кнопка А) аналогична работе в режиме измерения частоты в диапазоне 10 кГц — 100 МГц, но при этом прибор измеряет частоту 5 МГц сигнала опорного кварцевого генераторе. Значение частоты этого сигнала вычисляется по формуле (12) :

0,2 = 5.000000 МГц.

(12)

• 4.5. Измерение частоты в диапазоне 0,1 — 18ГГц

Принцип измерения частоты в диапазоне 0,1 — 18 ГГц основан на сличении частоты измеряемого сигнала с частотой одной из гармоник сигнала перестраиваемого гетеродина. Сличение осуществляется путем смешивания измеряемого сигнала со спектром гармоник сигнала гетеродина. В качестве смесителя используется балансный стробоскопический смеситель, совмещенный с генератором спектра гармоник на диоде с накоплением заряда. Диапазон измеряемых частот обеспечивается конструкцией смесителя и диапазоном частот гетеродина. В частотомере 43-68 используется гетеродин, перестраиваемый в диапазоне 70— 140 МГц, в 4369 — в диапазоне 160—180 МГц.

Перестройка частоты гетеродина осуществляется ручкой , а плавная подстройка — ручкой ▼ V , установ пенными на передней панели прибора. В приборе 43-68 диапазон перастройки разбит на два поддиапазона. При отжатой кнопке I—II перестройка осуществляется в верхней части диапазона частот (120—140 МГц), при нажатой — в нижней части (120—70 МГц).

В режиме измерения частоты непрерывных колебаний обеспечивается высокая точность сличения благодаря применению фазовой автоподстройки частоты (ФАП4) гетеродина по частоте входного сигнала. Выходной сигнал постоянного тока смесителя через УПТ поступает на управляющий элемент гетеродина, поддерживая равенство (13):

f = N • f , мзм       гет'

где N — номер гармоники, на которой осуществляется преобразование;

f_reT — частота сигнала гетеродина в режиме синхронизации.

Контроль режима синхронизации осуществляется по шкальному индикатору, показывающему наличие и уровень управляющего напряжения.

Номер рабочей гермоники определяется по двум значениям частоты гетеродина, измеренным С4ЕТ4ИКОМ в режиме синхронизации на гармониках двух соседних номеров. При определении номера гармоники N частота сигна-па гетеродина определяется за время счета T_cq = 99328 мкс, а значение частоты f_reT вычисляется по формуле (14):

^NE f_reT=32—- 0,2 МГц.                 (14)

Результат вычисления f _гет выводится в виде пяти старших разрядов на цифровое табло прибора.

При настройке (N — 1) или (N + 1) гармоники сигнала гетеродина на частоту измеряемого сигнала нажимается кнопка       (ПАМЯТЬ), и значение частоты f_rer этой гар

моники запоминается в памяти МП К.

При настройке соседней N-й гармоники сигнала гетеродина на частоту измеряемого сигнала вновь нажимается кнопка , и значение частоты N-й гармоники f_reT также запоминается в памяти МП К.

Далее номер гармоник N вычисляется по формуле (15):

(15)

Расчетная величина округляется до целого числа.

После этого измеряется частота N-й гармоники сигнала гетеродина f_reT за врамя счета Т_сч = 1048780 мкс и вычисляется по формуле (16):

(16)

Семь старших разрядов результата вычисления f выводится на цифровом табло в соответствующих едини-цех измерения.

В режиме измерения несущей частоты ИМ и амплитуд-но-модулированных (AM) сигналов сличение контролируется по шкальному индикатору на световом табло прибора. Режиму сличения соответствует максимальная засветка шкального индикатора. Возможен контроль сличения по „нулевым биениям", наблюдаемым на экрене внешнего осциллографа, подключенного к выходу УПТ.

Определение номера рабочей гармоники и отсчет результатов измерения производится так же, как и в режиме измерения частоты непрерывных колебаний.

• 4.6. Конструкция

• 4.6.1. Прибор имеет бесфутлярную конструкцию настольного исполнения. Несущий каркас прибора состоит из двух боковых кронштейнов, задней и передней панелей. Нижняя крышка прибора снабжена съемными ножками. Для удобства визуального считывания результатов измерений прибору можно придать наклонное положение с помощью откидной скобы, крепящейся к двум ножкам на нижней крышке. Передняя панель прибора с целью защиты от механических повреждений закрывается с помощью крышки. На превой боковой стенке прибора имеется ручка, предназначенная для переноса прибора.

• 4.6.2. Органы упревления, индикации и присоединительные разъемы расположены на передней и задней панелях, правой боковой стенке.

• 4.6.3. На передней панели приборе расположены; тумблер СЕТЬ 1;

разъемы: -*) А (10 kHz — 100 MHz); -*) Б (0,1 — 12 GHz) — для прибора 43-68; Б (8—18 GHz) — для прибора 43-69, предназначенные для подачи входного измеряемого сигнала;

кнопка КОНТР ИНД, предназначенная для контроля работоспособности цифровых, точечных и шкального индикаторов;

кнопка А (КОНТРОЛЬ), предназначенная для включения режима самоконтроля во включенном состоянии — подсвечивается) ;

кнопка А (43-68), предназначенная для включения прибора в режим измерения по каналу А (во включенном состоянии — подсвечивается);

кнопка Б, предназначенная для включения прибора в режим измерения по каналу Б (во включенном состоянии — подсвечивается);

кнопка      (ПАМЯТЬ), предназначенная для записи

значения частоты гетеродина в память МПК (во включенном состоянии — подсвечивается);

кнопка X (СБРОС), предназначенная для осуществления ручного сброс-пуска прибора, в режиме Б подготавливает его к новому вычислению N;

кнопка I—II (43-68), предназначенная для переключения поддиапазонов гетеродина;

кнопка V — v V , предназначенная для переключения грубой и точной шкал шкального индикатора;

ручка че' , предназначенная для перестройки частоты гетеродина ГРУБО;

ручка •чг<’   , предназначенная для подстройки часто

ты гетеродина ПЛАВНО:

ручка О . предназначенная для изменения коэффициента усиления УПТ;

ручка        , предназначенная для установки в нуль

шкального индикатора;

цифровое табло, состоящее из сети цифровых семисегментных индикаторов;

индикаторы kHz и GHz индицирующие размерность измеряемой величинь^-;

индикатор ,000, (С4ЕТ) засвечивается во время счета прибора,

индикаторы НГ и ИМ, индицирующие режим работы прибора по каналу Б;

шкальный индикатор, предназначенный для индициро-вания синхронизации гармоники частоты гетеродина на измеряемый сигнал;

индикатор -—Г 1 Г1— (засвечивается при появлении нулевых биений на выходе УПТ);

индикатор АТТЕН 1:10, индицирующий включение аттенюатора в режиме работы прибора по каналу А (43-68).

• 4.6.4. На задней панели прибора расположены:

планка переключения напряжения питающей сети;

два держателя с расположенными в них предохранителями, соответствующими напряжение питающей сети;

разъем ОСЦ, предназначенный для подключения внешнего осциллографа;

разъем СИНХР, предназначенный для подключения синхронизирующего сигнала на внешний осциллогреф;

клемма      (зажим защитного заземления приборе).

• 4.6.5. На правой боковой стенке прибора расположены:

разъем 5 MHz и переключатель ВНУТР - ВНЕШ, которые служат для подключения сигнала опорной частоты от внешнего источника вместо сигнала внутреннего кварцевого генератора или для выдачи опорного сигнала частотой 5 МГц (для внешнего использования);

закрытое заглушкой с пломбой отверстие с недписью КОРР 4АСТ, под которым расположен корректор частоты внутреннего кварцевого генератора.

• 7.2. Приемку прибора необходимо производить в соответствии с комплектом поставки, приведенном в формуляра.

• 7.3. Для обеспечения доступа к органам управления и присоединения, расположенным на зедней и правой боковой панелях, рабочее место должно быть таким, чтобы обеспечивайся зазор не менее 100 мм между панелями прибора и соседними предметами.

• 7.4. До начала работы необходимо изучить техническое описание и инструкцию по эксплуатации, схему и конструкцию приборе, назначение органов управления и разъемов, расположенных на передней и задней панелях.

• 7.5. Прибор должен работать в'условиях, которые не выходят за пределы рабочих условий эксплуатации.

Питающая сеть не должна иметь разких скачков напряжений. Рядом с рабочим местом не должно быть источников сильных магнитных и электрических полей.

Недопустима механическая вибреция'рабочего места.

• 7.6. После окончания измерений прибор необходимо выключить и вилку шнура питания отключить от сети.

• 8. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

  • 8.1. По требованиям к электробезопасности прибор удовлетворяет нормам класса защиты 01.

  • 8.2. К работе с прибором должны допускаться лица, прошедшие инструктаж по технике безопасности при работе с электро- и редиоизмеритепьной аппаратурой.

  • 8.3. До начала работы прибор должен быть заземлен с помощью клем.мы (зажим?) защитного заземления.

  • 8.4. Перед в ключением прибора в сеть необходимо проверить исправность сетевого шнура питания.

• 9. ПОДГОТОВКА К РАБОТЕ

  • 9.1. Установить планку 220V  50 Hz/400Hz; 115V

400 Hz на зедней панели прибора в положение, соответствующее напряжению сети.

Примечание. Прибор поставляется для включения на напряжение 220 В с установленными предохренителями О.Б А. При питании его от сети 115 В следует установить предохренители 1 А, входящие в комплект поставки.

• 9.2. Проверьте величину напряжения питающей сети, она долхкна находиться в пределах значений, указанных в разделе 2 настоящего описания.

При питании от сети 220 В, 50 Гц, в которой возможны резкие скачки и колебания напряжений (более 10 %), необходимо включить прибор в сеть через феррорезонансный стабилизатор напряжения типа ФСН-200.

• 9.3. Для включения питания прибора необходимо:

установить тумблер СЕТЬ в нижнее положение, подключить провод перехода к шине защитного заземления при питании от двухпроводной сети;

заземлить прибор с помощью зажима защитного заземления;

включить вилку сетевого шнура питания в сеть или в переход при питании от двухпроводной сети;

включить тумблер СЕТЬ, при этом должны засветиться цифровые индикаторы и прибор выходит в режим измерения НГ по каналу Б.

• 9.4. Прибор обеспечивает свои технические характеристики по истечении времени установления ребочего режима, указанного в разделе 2 настоящего описания.

• 10. ПОРЯДОК РАБОТЫ

  • 10.1. Подготовка к проведению измерений.

    • 10.1.1. Для подготовки прибора к проведению измерений произведите следующие операции:

при работе с внутренним кварцевым генератором переключатель ВНЕШ Н-ВНУТР (Набоковой панели) установите в положение ВНУТР;

при работе от внешнего опорного сигнала частотой 5 МГц установите этот переключатель в положение ВНЕШН и подключите источник внешнего опорного сигнала к разъему 5 MHz;

включите питание прибора (см. раздел 9);

для проведения измерений при работе от внешнего опорного сигнала прогрейте прибор в течение 15 мин.

• 10.1.2. Произведите проверку работоспособности прибора в режиме А (КОНТРОЛЬ) следующим образом:

нажмите кнопку А на передней панели прибора, при этом прибор измеряет собственный опорный сигнал частотой 5 МГц. Результаты измерений могут отличаться от 5.000 000 МГц не более чем на ±1 последнего резряде;

нажмите кнопку KDHTP ИНД, при этом на световом табло должны засветиться:

цифра 8 на всех цифровых индикаторах и пять старших запятых;

индикаторы GHz, MHz, kHz, НГ, ИМ, 000,—ШТ— все кнопки и шкапьмый индикатор кроме кнопки X и КОНТР ИНД.

• 10.1.3. Проверьте диапазон перестройки частоты гетеродина. Для этого ручку ▼ ▼ установите в среднае положение. На частотомере 43-68 ручку ▼ установите в крайнее правое положение. При этом при нажатой кнопке I—II на табло будет индицироваться нижняя граница перестройки, при отжатой — верхняя, которые должны быть не более 69,9 МГц и не менее 140,1 М Гц соответственно.

На 43-69 ручку ▼ установите в крайнее левое положение. При этом на табло будет индицироваться нижняя граница перестройки, которая должна быть не более 159,9 МГц. Затем ручку установите в крайнее правое положение. При этом на табло будет индицироваться верхняя граница перестройки, которая должна быть не менее 180,1 МГц.

• 10.2. Измерение частоты в диапазоне 10 кГц — 100 МГц (43-68)

  • 10.2.1. Выполните требования разделов 9.1 и 10.1.

  • 10.2.2. Нажмите кнопку А.

  • 10.2.3. Подключите источник измеряемого сигнала ко входу А (10 kHz—100 MHz) и произведите отсчет результата измерения.

Примечания: 1. При большом уровне электрических помех, обусловленных наличием мощных близлежащих источников электромагнитного излучения (телевизионных,редиопередающих антенн и т. д.), при измерении в диапазоне частот от 10 до 100 кГц подключите измеряемый сигнал к резъему вход А через фильтр, входящий в комплект поставки (ЗИП) прибора.

2. При напряжении входного сигнала от (0,3 — 0,5) до 10 В индикатор АТТЕН 1:10 на передней панели включается, при напряжении менее (0,4—0,2) В выключается.

• 10.2.4. Выключите прибор.

• 10.3. Измерение частоты непрерывных синусоидальных сигналов по каналу Б

  • 10.3.1. Выполните требования разд. 9.1 и 10.1.

  • 10.3.2. Нажмите кнопку Б, при этом должен засветиться индикатор НГ на световом табло. Если засветился индикатор ИМ, необходимо еще раз нажать кнопку Б.

  • 10.3.3. Подключите источник измеряемого сигнала ко входу Б (0,1 — 12 GHz) для прибора 43-68 или 8—18 GHz для прибора 43-69.

  • 10.3.4. Ручку ▼'ЯГ десятиоборотного потенциометра точной подстройки гетеродина установите в среднее положение.

  • 10.3.5. Ручку 0 установите в крайнее правое положение (максимум усиления УПТ).

  • 10.3.6. Кнопку v — X7V отожмите.

  • 10.3.7. Ручкой РфЗ установите шкальный индикатор на нуль. При вращении ручки       значение частоты

сигнала гетеродина на цифровом табло прибора будет изменяться.

• 10.3.8. Ручкой ▼ плавно перестраивайте частоту гетеродина, при этом на цифровом табло прибора будет индицироваться ее значение. При достижении потенциометром крайнего левого положения (43-68) кнопкой I—II пера ключ ит е поддиапазон гетеродина.

• 10.3.9. При настройке (N±1) гармоники сигнала гете

родина на частоту измеряемого сигнала возникает сигнал рассогласования в кольце ФАП4, величина которого В относительных единицах отображается на шкальном индикатора. При подходе к режиму синхронизации системы ФАП4 возникают нулевые биения, наличие которых индицируется индикатором —гтгт—       При наличии шумо

вой дорожки на сигнале рассогласования системы ФАП4 индикатор —ПТЭ— также может светиться.

• 10.3.10. Убедитесь, что отклонение шкального инди

катора вызвано сигналом рассогласования кольца ФАП4. При уходе нуля вращение ручки V V не вызовет заметных изменений на шкальном индикаторе. Уход нуля скомпенсируйте ручкой            и вновь плавно пере

страивайте частоту гетеродина ручкой v

В режиме же синхронизации вращение ручки V вправо и влево будет отслеживаться шкальным индикатором, а частота гетеродина на цифровом табло прибора будет синхронизирована измеряемым сигналом. При срыве синхронизации отклонение шкального индикатора скачком уменьшается. Максимальные отклонения шкального индикетора в режиме синхронизации на соседних гармониках примерно одинаковы и превышают 1/2 шкалы.

• 10.3.11. В режиме синхронизации нажмите кнопку (ПАМЯТЬ). При этом значение частоты сигнала гетеродина запишется в памяти МП К как f_reT и засветится кноп-^ка

• 10.3.12. Затем вновь ручкой 57 плавно перестройте частоту гетеродина и аналогичным образом настройтесь на соседнюю гармонику сигнала гетеродина.

• 10.3.13. Вторично нажмите на кнопку ~Ц~     , при

этом значение частоты сигнала гетеродина запишется в памяти МЛ К, как f_reT2.

На цифровом табло прибора проиндицируется номер гармоники гетеродина N, на который осуществлена синхронизация. После этого на табло прибора будет индицироваться семиразрядное значение N • f_rBT2, что соответствует частоте измеряемого сигнала в режиме синхронизации.

• 10.3.14. Выключите прибор.

• 10.4. Измерение несущей частоты ИМ сигналов

  • 10.4.1. Выполните требования разд. 9.1 и 10.1.

  • 10.4.2. Нажмите кнопку Б, при этом должен засветиться индикатор НГ на световом табло. Если засветится индикатор ИМ, необходимо еще раз нажать кнопку Б.

  • 10.4.3. Ручку 57 57 установите в среднее положение.

  • 10.4.4. Ручку |> установите в крайнее правое положение.

  • 10.4.5. Ручкой       установите шкальный индикатор

на нуль.

• 10.4.6. Нажмите кнопку Б, при этом должен засветиться индикатор ИМ.

• 10.4.7. Подключите источник измеряемого сигнала ко входу Б (0,1—12 GHz) для прибора 43-68 или 8 -18 GHz для прибора 43-69.

ЮЛ.8. Ручкой ^7 плавно перестраивайте частоту гетеродина, при этом на цифровом табло прибора будет индицироваться ае значение.

• 10.4.9. При настройке (IN ±1) гармоники сигнала гетеродина на несущую частоту ИМ сигнала возникает сигнал с пикового детектора УПТ, величина которого в относительных единицах отображается на шкальном индикатора, а наличие нулевых биений в импульсе вызовет засветку индикатора -rm—

• 10.4.10. Вращением ручки V найдите зону мак

симального отклонения шкального индикатора. При зашкаливании индикатора ручкой V"     уменьшите усиление УПТ. Нажмите кнопку     V ^— V V и уже на

точной шкале индикаторе вращением ручки v V найдите эону • максимального отклонения шкального индикатора, что соответствует настройке на нулевые биения и, вращея ручку v V , остановитесь в середине этой зоны.

Для уменьшения погрешности сличения настройку на нулевые биения можно проводить с помощью внешнего осциллографе С1-65А. Соедините вход осциллографа с разъемом ОСЦ на задней панели прибора, вход ВНЕШН. СИНХР осциллографе — с разъемом СИНХР на источнике измеряемого сигнала, а при его отсутствии с разъемом СИНХР на задней панели прибора. При появлении нулевых биений засинхронизируйте осциллограф импульсами СИНХР. Небпюдая на экране осциллографа нулевые биения, ручкой            добейтесь минимальной часто

ты заполнения редиоимпупьса. Осциллограммы нулевых биений приведены на рис. 7.

• 10.4.11. Нажмите кнопку       (ПАМЯТЬ); при этом

значение частоты сигнала, гетеродина запишется в памяти МПК как f j й засветится кнопка

Ю.4.1/. 5атем вновь ручкой        плавно перестрой

те частоту гетеродина и аналогичным обрезом настройтесь на соседнюю гармонику сигнала гетеродина.

• 10.4.13. Вторично нажмите кнопку        , при этом

значение частоты сигнала гетеродина запишется в памяти МПК как f._eT2- Не цифровом табло прибора проиндицируется номер гармоники гетеродина.

После этого на табло будет индицироваться семиразрядное значение величины N-f_reT, что при условии настройки на нулевые биения будет равно несущей частоте измеряемого ИМ сигнала.

• 10.4.14. При измерении частоты сигнала в диапазоне от 100 до 300 МГц нет второй настройки и поэтому частоту измеряемого сигнала недо знать с точностью до диапазона гетеродина, т. е. при настройке гармоники сигнала гетеродина на частоту измеряемого сигнала недо знать номер гармоники. Номер гармоники вводится кнопкой N путем многократного ее нажетия. 4исло нажатий равно номеру необходимо подкрутить по часовой стрелке, держатель диода с большим напряжением — против .часовой стрелки. Закрепите контргайки держателя и снова измерьте напряжение смещения на диодах. Подобную операцию производите до тех пор, пока не наступит равенство напряжения смещения на диодах. При измерении частоты гетеродина ревенство напряжений должно сохраняться, а величина их расти до 0,5—0,7 В;

проверьте отклонение луча шкального индикатора от нулевого положения; при перестройке частоты гетеродина во всем диапазоне частот указанное отклонение не должно превышать 1/3 сектора индикатора. При невыполнении этого условия проверьте симметрию диодов VI и V2.

11.6. Если вышеп из строя диод V3 замену его и регулировку смесителя производите в следующей последовательности:

снимите смеситель в порядке, указанном в п. 11.5; снимите крышку смесителя;

открутите держатель диода, снимите диод;

поставьте новый диод, произведите сборку смесителя в обратной последовательности;

проверьте с помощью комбинированного прибора типа Ц4341 правильность включения диода, отсутствие обрывов цепи и коротких замыканий на корпус;

включите прибор, поставьте максимальную частоту гетеродина.

С помощью прибора В7-26 (через резистор 100 кОм) измерьте напряжение смещения на смесительных диодах VI и V2. Изменением величины переменного резистора R9 усилителя ВЧ добейтесь максимально возможного напряжения смещения на диодах VI и V2;

перестраивая частоту гетеродина во всем диапазоне частот, убедитесь в том, что напряжение смещения, измеренное на верхней частоте гетеродина, не уменьшается (менее 0.15 В) на других частотах. В противном случае подрегулируйте напряжение смещения на диоде V3 переменным резистором R9 усилителя ВЧ;

проверьте уровень преобразованного сигнела во всем диапазоне изменения частоты гетеродина» для чего подайте на разъем Х1 с генеретора сигналов Г4-147 сигнал частотой 8 ГГц мощностью 100 мкВт (для прибора 43-69 подайте с генератора сигналов Г4-155 сигнал частотой 18 ГГц мощностью 300 мкВт). По осциллографу С1-65А проверьте уровень преобразованного сигнала в контрольной точке КтЗ смесителя СВЧ. Он должен быть не менее 30 мВ.

• 12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  • 12.1. Общие указания

    • 12.1.1. Профилактические работы производятся лицами, непосредственно эксплуатирующими прибор и включают в себя:

проверку комплектности прибора;

внешний осмотр;

проверку общей работоспособности прибора.

• 12.1.2. Проверка комплектности проводится в соответствии с комплектом поставки, приведенным в формуляре.

Внешний осмотр прибора проводится один раз в год и после ремонта при вынутой из сети вилке шнура питания.

Проверяется:

крепление переключателей и тумблеров, плавность действия и четкость, фиксации, крепление разъемов и ручек упревления;

состояние лакокрасочных и гальванических покрытий; исправность кабелей.

Проверка общей работоспособности прибора проводится перед измерениями.

При этом прибор провернется в режиме самоконтроля в соответствии с п. 10.1.

• 12.1.3. Профилактические работы рекомендуется производить перед периодической поверкой прибора.

• 13. ПОВЕРКА ПРИБОРА

  • 13.1. Операции и средства поверки

    • 13.1.1. Вид поверки — ведомственная.

Межповерочный интервал периодической поверки — не более 12 месяцев.

При проведении поверки должны выполнять операции и применяться средства поверки, указанные в табл. 3.

Таблица 3

Примечании: 1. Вместо указанных в табл. 3 образцовых и вспомогательных средств поверки разрешается применять другие аналогичные приборы, обеспечивающие измерение соответствующих пареметров с требуемой точностью.

2. Все средства поверки должны быть исправны и поверены и иметь свидетельства с отметкой в формулярах или паспортах о государственном или ведомственной поверке.

• 13.1,2. Основные технические характеристики средств поверки приведены в табл. 4.

Таблица 4

• 13.2. Условия поверки и подготовке к ней

  • 13.2.1. При проведении операций поверки должны соблюдаться следующие условия:

температура окружающего воздуха (20±5) °C;

относительная влажность воздуха (65±15) %; атмосферное давление (100±4) кПа (750±30) мм рт.ст.; напряжение питающей сети (220±4,4) В;

частота питающей сети (50±0,5) Гц.

Допускается проводить поверку в реально существующих условиях, отличных от приведенных, если они не выходят за пределы рабочих условий эксплуатации. Рядом с рабочим местом не должно быть источников сильных магнитных и электрических полей. Недопустима вибрация рабочего места.

• 13.2.2. Перед проведением операций поверки необходимо выполнить следующие подготовительные работы:

проверить наличие технической документации;

разместить прибор на рабочем месте, обеспечив при этом удобство работы и исключив попадание на него прямых солнечных лучей;

выполнить указания мер безопасности.

• 13.3. Проведение поверки

  • 13.3.1. Внешний осмотр

    • 13.3.1.1. Во время внешнего осмотра необходимо:

выявить и устранить механические повреждения, влияющие на работоспособность прибора;

проверить прочность крепления органов управления, четкость фиксации их положения;

проверить плавность вращения ручек органов настройки и т. п.;

проверить исправность соединительных кабелей, переходов и т. д.;

выявить и устранить дафекты лакокрасочных покрытий и четкость маркировки.

Приборы, имеющие дефекты, бракуются и направляются в рам онт.

• 13.3.2. Опробование

  • 13.3.2.1. Проверка работоспособности прибора производится в режиме Л (КОНТРОЛЬ). При этом необходимо:

нажать кнопку Дна передней панели (прибор измеряет собственную кварцованную частоту 5 МГц). Результаты измерений должны лежать в пределах (5.000000 ±0.000001) МГц;

нажать кнопку КОНТР ИНД, при этом на световом табло должны засветиться:

цифра В на всех цифровых индикаторах; 5 старших запятых; индикаторы kHz; MHz; GHz; НГ; ИМ; iQOQ;

шкальный индикатор и подсветка всех кнопок, кроме КОНТР ИНД;

ручку Y Y установить в среднее положение;

ручку       для прибора ЧЗ-6В установить в крайнее

правое положение. При нажатой кнопке 1—1) на табло будет индицироваться нижняя граница перестройки, при отжатой — верхняя, которые должны быть не более 69,9 МГц и не менее 140,1 МГц соответственно;

ручку        для прибора 43-69 установить в крайнее

правое положение. При этом на табло будет индицироваться нижняя граница перестройки, которая должна быть не более 159.9 МГц. Затем ручку         установите в край

нее правое положение. При этом на табло будет индицироваться верхняя граница перестройки, которая должна быть не менее 180,1 МГц.

• 13.3.2.2. Поверка диапазона измеряемых частот производится с помощью генераторов ГЗ-112/1, Г4-107, Г4-76Д,

Г4-147, Г4-111Б, Г4-155, вольтметра ВЗ-52/1 и ваттметров МЗ-51 и МЗ-52.

Измеряемый сигнал с выхода генератора подается на вход прибора, устанавливается минимально необходимое значение напряжения или мощности входного сигнала и производится измерение частоты:

по входу А (10 kHz — 100 MHz) на частотах 10 кГц, 10; 50; 100 МГц;

по входу Б (0,1 — 12 GHz) для прибора 43-68 на частотах 0,1; 1; 8 и 12 ГГц;

по входу Б (В—1В GHz) для прибора 43-69 на частотах 8; 12 и 18 ГГц.

Результаты поверки считаются удовлетворительными, если прибор производит измерение указанных частот:

при напряжении входного сигнала не более 10 мВ по входу А для приборе 43-68;

при мощности входного сигнала не более 0,Т мВт по входу Б для прибора 43-68 и 0,3 мВт для прибора 43-69.

• 13.3.3. Определение метрологических параметров

  • 13.3.3.1. Определение относительной погрешности по частоте кварцевого генератора за 12 месяцев производится по истечении времени установления рабочего режима, равного 1 ч. Схема соединения приборов при измерении частоты выходного сигнала кварцевого генератора представлена на рис. В.

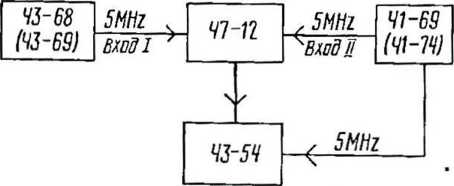

Рис. В. Структурная схема измерения частоты кварцевого генераторе

Сигнал с разъема 5 MHz проверяемого прибора подается на разъем ВХОД I компаратора 47-12. С источника образцовой частоты, которым является стандарт частоты 41-69, подается сигнал частотой 5 МГц на разъем ВХОД II компаратора и разъем 5 MHz частотомера 43-54, использующего этот сигнал вместо собственного опорного генератора.

С разъема ВЫХОД 1 MHz компаратора преобразованный сигнал частотой f подается на вход А частотомера 43-54, работающего в режиме измерения частоты при времени счета 1 или 10 с. Для повышения достоверности результатов измерения записывается не менее 10 последовательных показаний частотомера и находится их среднее арифметическое значение f по формуле (18):

(18)

где f_K( — значение частоты выходного сигнала компаре-тора при i-том измерении, Гц;

п - число измерений.

Относительная погрешность по частоте определяется по формуле (19):

f -f

КД КН

где М — коэффициент умножения компаратора (М-2-10²);

f — значение частоты компаратора, соответствующее номинальному значению частоты кварцевого генератора (f = Ю⁶ Гц);

f — номинальное значение частоты кверцевого генератора (f_K= 5-10⁶ Гц).

Результаты поверки считают удовлетворительными, если относительная погрешность по частоте кварцевого генератора за межповерочный интервал 12 месяцев находится в пределах ±2-1СГ⁶ (врамя 12 месяцев отсчитывается с момента предыдущей поверки, когда действительное значение частоты кварцевого генератора было установлено с погрешностью в пределах ± 1 • 1(Г⁷).

• 13.3.3.2. После определения относительной погрешности по частоте кварцевого генератора производится установка его частоты с погрешностью в пределах ±1-Ю~⁷. Подстройка частоты производится вращением подстроечного сердечника катушки индуктивности с надписью КОРР 4АСТ на правой боковой стенке прибора с помощью безындуктивной (изоляционной) отвертки.

После установки частоты кварцевого генератора прибор выключается на 30 мин, затем снове включается, и по истечении времени установления рабочего режима, равного 1 ч, проверяется по вышеописанной методике относительная погрешность кварцевого генератора по частоте, которея должна быть в пределах ±2-10^-7.

• 13.3.3.3. Определение составляющей погрешности измерения частоты, обусловленной дискретностью счета частотомера, равной 2-10~⁷, производится измерением образцовой частоты 999,999 МГц, подаваемой от синтезатора частоты 46-71.

Испытуемый прибор засинхронизируйте от опорного генеретора синтезатора частоты.

Результаты поверки считаются удовлетворительными, если показания Прибора при измерении образцовой частоты 999,999 МГц соответствует значению (999,9990± ±0,0002) МГц.

• 13.4. Оформление результатов поверки

  • 13.4.1. Положительные результаты первичной поверки должны заноситься в формуляр, заверяться поверителем, а на прибор наносится оттиск поверительного клейма.

Положительные результаты периодической государственной или ведомственной поверки должны оформляться в установленном порядке с выполнением соответствующих записей в формуляре прибора.

13-4.2. В случае отрицательных результатов поверки выпуск приборов не допускается. При этом на приборы выдается извещение о непригодности их к применению.

• 14. ПРАВИЛА ХРАНЕНИЯ

  • 14.1. Прибор, предназначенный для эксплуатации ранее или через 12 месяцев со дня поступления на хранение, от транспортной упаковки может не освобождаться и храниться в упаковочном ящике.

Предельные условия кратковременного хранения: температура окружающего воздуха от минус 60 до плюс 65 °C;

23
