Методика поверки «ГСИ. Газоанализаторы портативные ALTAIR 4XR» (МП-242-2192-2017)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

Пронин

И.о. директора

Менделеева»

Государственная система обеспечения единства измерений Газоанализаторы портативные ALTAIR 4XR Методика поверки МП-242-2192-2017 с изменением № 1

Заместитель руководителя научно-исследовательского отдела /Государственных эталонов в области физикохимических измерений ФГУП "ВЙ|4ИМ им. Д.И. Менделеева" г! У^/_____А.В. Колобова

Разработчик руководитель лаборатории / Т.Б. Соколов

Настоящая методика поверки распространяется на Газоанализаторы портативные ALTAIR 4XR (в дальнейшем - газоанализаторы), выпускаемые фирмой «MSA Innovation, LLC», США, и устанавливает методы их первичной поверки до ввода в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

Примечания:

• 1) При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

• 2) Методикой поверки предусмотрена возможность проведения поверки отдельных измерительных каналов.

(Измененная редакция, изм. № 1)

Таблица 2 - Средства поверки

• 2.2 Допускается применять средства, не приведенные в перечне, но обеспечивающие определение метрологических характеристик газоанализаторов с требуемой точностью.

• 2.3 Все средства поверки, кроме отмеченных в таблице 2 знаком *, должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта.

• 3.1 При проведении поверки должны быть соблюдены требования безопасности, указанные в технической документации на газоанализаторы.

• 3.2 Помещение, в котором проводится поверка, должно быть оборудовано приточновытяжной вентиляцией.

• 3.3 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116.

• 3.4 Должны соблюдаться "Правила технической эксплуатации электроустановок потребителей".

Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при выполнении следующих условий:

• - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из таблицы приложения А;

• - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого измерительного канала, должно быть не более 1/3.

• 4.1 При проведении поверки должны быть соблюдены следующие условия:

температура окружающего воздуха, °C                                           20±5;

относительная влажность окружающего воздуха, %                          от 30 до 80;

диапазон атмосферного давления, кПа                                    от 98 до 104,6.

• 5.1 При первичной поверке проверить комплектность газоанализатора в соответствии с требованиями эксплуатационной документации.

• 5.2 Подготовить газоанализатор к работе в соответствии с требованиями эксплуатационной документации.

• 5.3 Выдержать в помещении, в котором будет проводиться поверка, ГС в баллонах под давлением и средства поверки в течение не менее 24 ч, поверяемые газоанализаторы - не менее 2 ч.

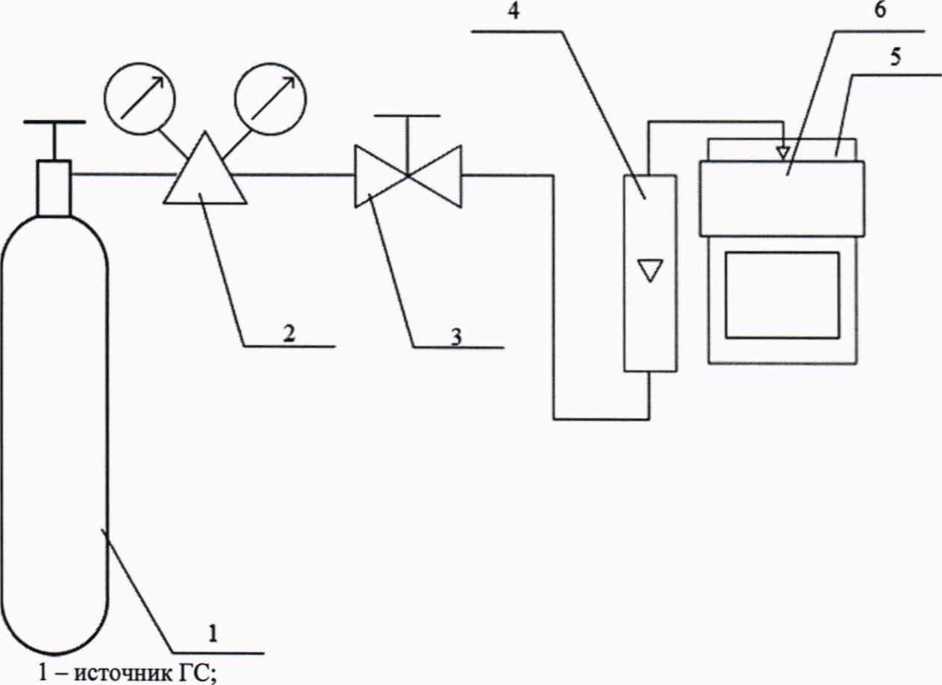

• 5.4 Собрать схему поверки, рекомендуемая схема приведена на рисунке 1.



• 2 - редуктор баллонный;

• 3 - вентиль точной регулировки;

• 4 - ротаметр (индикатор расхода);

• 5 - газоанализатор;

• 6 - насадка (адаптер калибровочный).

Рисунок 1 — Схема подачи ГС на газоанализатор (рекомендуемая)

• 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие газоанализатора следующим требованиям:

комплектность газоанализатора должна соответствовать требованиям технической документации фирмы-изготовителя (при первичной поверке);

маркировка должна соответствовать требованиям технической документации фирмы-изготовителя;

газоанализатор не должен иметь повреждений, влияющих на работоспособность.

Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.

• 6.2 Опробование

При опробовании проверяют общее функционирование газоанализатора, для чего включают газоанализатор нажатием на кнопку включения питания (| ), после чего запускается режим самодиагностики и газоанализатор проверяет сигнальные светодиоды, акустический и вибрационный сигналы:

• - на дисплее отображается название газоанализатора, номера версий программного обеспечения, заводской номер;

• - тип горючего газа и установленные датчики;

• - значение нижнего порога сигнализации для каждого измерительного канала;

Примечание: единица измерений объемной доли определяемого компонента млн¹ на дисплее газоанализатора отображается как ppm.

• - значение верхнего порога сигнализации для каждого измерительного канала;

• - пороги сигнализации по STEL и TWA;

• - состав калибровочной смеси;

• - текущая дата и время;

• - дата последней калибровки (опционально);

• - дата очередной калибровки (если включено) в виде “CAL DUE; X DAYS”, где X - количество дней до калибровки;

• - после периода прогрева датчиков появится приглашение пользователю провести настройку по чистому воздуху FAS (Fresh Air Setup, если настройка по чистому воздуху не требуется, следует нажать кнопку «стрелка вверх», для перехода в режим настройки по окружающему воздуху следует нажать кнопку «стрелка вниз»).

По окончанию процедуры автотестирования прибор переходит в режим измерений.

Результат опробования считают положительным, если:

• - во время автотестирования отсутствуют сообщения об отказах

• - после окончания времени прогрева газоанализаторы переходят в режим измерения (на дисплее отображается измерительная информация);

• - органы управления газоанализатора функционируют.

• 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

• - проводят визуализацию идентификационных данных ПО газоанализатора (номер версии ПО газоанализатора и модуля Bluetooth отображается при включении газоанализатора);

• - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

• 6.4 Определение метрологических характеристик

6.4.1 Определение основной погрешности газоанализаторов

Определение основной погрешности газоанализаторов проводить в следующем порядке:

• 1) Подать на вход газоанализатора газовые смеси (Приложение А, таблицы A.l, А.2, соответственно поверяемому измерительному каналу) в последовательности:

• - №№ 1 - 2 -3 - 4 для измерительных каналов, для которых в таблицах А. 1, А.2 (приложение А) указаны четыре точки поверки;

• - №№ 1-2-3 для измерительных каналов, для которых в таблицах А. 1, А.2 (приложение А) указаны три точки поверки.

Расход ГС устанавливают в диапазоне от 0,25 до 0,30 дм³/мин, время подачи каждой ГС не менее утроенного предела допускаемого времени установления показаний по уровню 0,9 для соответствующего измерительного канала.

• 2) Зафиксировать установившиеся показания газоанализатора по соответствующему измерительному каналу при подаче каждой ГС.

• 3) Значение основной абсолютной погрешности газоанализатора в /-ой точке поверки Д_/, объемная доля определяемого компонента, % или млн'¹, довзрывоопасная концентрация, % НКПР или массовая концентрация мг/м³ для диапазонов измерений, в которых нормированы пределы допускаемой основной абсолютной погрешности, находят по формуле

A,=C,-C_f^d,                                        (1)

где Cf -действительное значение объемной доли, довзрывоопасной концентрации или массовой концентрации определяемого компонента, указанное в паспорте i-й ГС, %, млн'¹, % НКПР или мг/м .

Для газоанализаторов с диапазоном измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР пересчитать действительное значение объемной доли определяемого компонента, указанное в паспорте ГС, в единицы довзрывоопасной концентрации определяемого компонента (% НКПР) по формуле

С^д

_   %(об.д.)  1

^ЪНКПР ~ ~    ’^1ии

^НКПР

где   С»_{/<о6 д}} - действительное значение объемной доли определяемого компонента, указанное

в паспорте ГС, %;

Снкпр   ~ объемная доля определяемого компонента, соответствующая значению нижнего

концентрационного предела распространения пламени (по ГОСТ Р МЭК 60079-20-1-2011),%.

Для газоанализаторов с измерительными каналами вредных газов с градуировкой в единицах массовой концентрации, мг/м³, пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн'¹, проводят по формуле

<7    = <7__М Р______

'■'(.масс)   ^(об)                   *                                                      w/

22,41-(1 + —)• 760

273

где С_(об) - значение содержания определяемого компонента, выраженное в объемных долях, млн'¹;

С(масс) - значение содержания определяемого компонента, выраженное в единицах массовой концентрации определяемого компонента, мг/м³;

Р - атмосферное давление, мм рт.ст.;

Л/ - молекулярная масса определяемого компонента, г/моль;

t - температура анализируемой среды, °C.

• 4) Значение основной относительной погрешности газоанализатора в z-ой точке поверки , % для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, находят по формуле



  100

(4)

• 5) Повторить операции по пп. 1) - 4) для всех измерительных каналов поверяемого газоанализатора.

Результаты определения основной погрешности считают положительными, если полученные значения основной погрешности не превышают значений, указанных в Приложении Б для соответствующих измерительных каналов.

• 6.4.2 Определение времени установления показаний

Допускается проводить определение времени установления показаний одновременно с определением основной погрешности по п. 6.4.1 в следующем порядке:

1) Для всех измерительных каналов, кроме измерительного канала объемной доли кислорода:

• - на вход газоанализатора подать ГС №3 (для измерительных каналов, для которых в таблицах А.1, А.2 Приложения А указаны 3 точки поверки) или ГС №4 (для измерительных каналов, для которых в таблицах А.1, А.2 Приложения А указаны 4 точки поверки), зафиксировать установившееся значение показаний;

• - вычислить значение, равное 0,9 установившихся показаний газоанализатора;

• - подать на газоанализатор ГС №1, дождаться установления показаний, снять насадку с газоанализатора, продуть газовую линию ГС №3 (для измерительных каналов, для которых в таблицах А.1, А.2 Приложения А указаны 3 точки поверки) или ГС №4 (для измерительных каналов, для которых в таблицах А.1, А.2 Приложения А указаны 4 точки поверки) в течение не менее 3 мин (при суммарной длине газовых линий не более 1 м), надеть насадку на газоанализатор и включить секундомер. Зафиксировать время достижения показаниями значения, рассчитанного на предыдущем шаге.

2) Для измерительного канала кислорода проводить определение времени установления показаний в следующем порядке:

• - зафиксировать показания газоанализатора по измерительному каналу кислорода на чистом атмосферном воздухе;

• - вычислить значение, равное 0,9 установившихся показаний газоанализатора на чистом атмосферном воздухе;

• - подать на газоанализатор ГС №1, дождаться установления показаний, снять насадку с газоанализатора и включить секундомер. Зафиксировать время достижения показаниями значения, рассчитанного на предыдущем шаге.

Результаты определения времени установления показаний считают положительными, если время установления показаний не превышает значений, указанных в приложении Б для соответствующего измерительного канала.

• 7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.

• 7.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, делают соответствующую отметку в технической документации (при первичной поверке) и/или (при периодической поверке) выдают свидетельство о поверке установленной формы согласно приказу Минпромторга РФ № 1815 от 02.07.2015 г.

• 7.3 При отрицательных результатах газоанализатор не допускают к применению. В технической документации газоанализатора делают отметку о непригодности и выдают извещение о непригодности установленной формы согласно приказу Минпромторга РФ № 1815 от 02.07.2015 г.

Приложение А

(обязательное)

Технические характеристики ГС, используемых для поверки газоанализатора

Таблица А.1 - Технические характеристики ГС, используемых для поверки газоанализатора по измерительному каналу горючих газов

¹⁾ Изготовители и поставщики ГСО - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых средах и газоконденсатных средах ГЭТ 154-2016.

^Измененная редакция, изм. Xs 1)

¹ Поверочный нулевой газ (ПНГ) - воздух марки А или Б в баллонах под давлением, вы-пускаемый по ТУ 6-21-5-82.

Таблица А.2 - Технические характеристики ГС, используемых для поверки газоанализатора по измерительным каналам вредных газов и кислорода

Приложение Б

(обязательное)

Основные метрологические характеристики газоанализаторов

Таблица Б.1 - Метрологические характеристики (диапазоны измерений, пределы допускаемой основной погрешности, предел допускаемого времени установления показаний) газоанализаторов по измерительному каналу горючих газов

(Измененная редакция, изм. № 1)

Таблица Б.2 - Метрологические характеристики (диапазоны измерений, пределы допускаемой основной погрешности, предел допускаемого времени установления показаний) газоанализаторов по измерительным каналам вредных газов и кислорода с градуировкой в единицах объемной доли

Таблица Б.З - Метрологические характеристики (диапазоны измерений, пределы допускаемой ос-

-      новной погрешности, предел допускаемого времени установления показаний) газоанализаторов по

измерительным каналам вредных газов с градуировкой в единицах массовой концентрации

15

¹

В нормальных условиях измерений.

• ²⁾ Предел допускаемого времени установления показаний указан без учета транспортного запаздывания в пробоотборном устройстве для нормальных условий измерений, значения в скобках - в рабочих условиях в диапазоне температур от -40 до -20 °C.

³¹В столбце «Назначение» приняты следующие обозначения: К - контроль предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях, В - определение компонента в воздухе (при отсутствии ПДК).

(Измененная редакция, изм. № 1)

²

В нормальных условиях измерений.

³

Предел допускаемого времени установления показаний указан без учета транспортного запаздывания в пробоотборном устройстве для нормальных условий измерений, значения в скобках - в ^рабочих условиях в диапазоне температур от -40 до -20 °C.

⁴

В столбце «Назначение» приняты следующие обозначения: К - контроль предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях, В - определение компонента в воздухе (при отсутствии ПДК).

⁵

Диапазон показаний массовой концентрации оксида углерода на дисплее газоанализатора ограничен значением 1999 мг/м³, что обусловлено конструкцией дисплея. Во внутреннюю память газоанализатора записываются показания массовой концентрации до 2329 мг/м³.

⁶

Диапазон показаний массовой концентрации сероводорода на дисплее газоанализатора ограничен значением 99,9 мг/м³, что обусловлено конструкцией дисплея. Во внутреннюю память газоанализатора записываются показания массовой концентрации до 142 мг/м³.

(Измененная редакция, изм. № 1)
