Методика поверки «ГСИ. Система информационно-измерительная автоматизированная стенда ЭС-01-03 цеха №26 ПАО "ОДК-Кузнецов"» (П.4670.000 МП)

федерал ЫЮЕ БЮДЖЕТНОЕ УЧРЕЖДЕН 11Е «ГОСУДАPC ГВ ЕН 11 ый РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В РЕСПУБЛИКЕ 'ГАТАPC ГАН»

(ФБУ «ЦСМ "Татарстан»)

УТВЕРЖДАЮ

Замсстито и, ди рек го ра

фрстан»

С. Е. Иванов

я- *

ФБУ «I

Г'-*'’                    7

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИИ ИНСТРУКЦИЯ

Сие гема информационно-измерительная автоматизированная стенда ЭС-01-03 цеха № 26 II АО «ОДК-Кузнецов»

Мегодика поверки

П.4670.000 МН

Казань 2020 г.

Общие положения

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования к квалификации поверителей

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке................................................-

• 7 Проведение поверки

  • 7.1 Внешний осмотр

• 7.3 Проверка результатов поверки ПИП, входящих в состав системы

• 7.4 Опробование

• 7.5 Проверка отсутствия ошибок информационного обмена

• 7.6 Проверка метрологических характеристик измерительных каналов АИИС стенда

ЭС-01-03

• 7.7 Идентификация программного обеспечения

• 8 Оформление результатов поверки

Настоящая методика поверки распространяется на систему информационноизмерительную автоматизированную стенда ЭС-01-03 цеха № 26 ПАО «ОДК-Кузнецов», заводской № 01, и устанавливает порядок проведения первичной и периодической поверок.

Система информационно-измерительная автоматизированная стенда ЭС-01-03 цеха №26 ПАО «ОДК-Кузнецов» (далее по тексту — АНИС стенда ЭС-01-03) предназначена измерений давлений (абсолютного, избыточного, гидростатического и перепада), температур с помощью первичных термопреобразователей сопротивления, частоты вращений, расхода, виброскорости и силы, а также для представления техническому персоналу необходимой технологической информации, получения расчетных параметров, создания и ведения архивов, подготовки и вывода на печать протоколов и другой оперативной документации.

1.1В состав АИИС стенда ЭС-01-03 входят измерительные компоненты, приведенные в документе П.4670.000 ПФ «Система информационно-измерительная автоматизированная стенда ЭС-01-03 цеха №26 ПАО «ОДК-Кузнецов». Паспорт-формуляр». Поверке подлежит система в соответствии с перечнем измерительных каналов, приведенном в данном документе.

• 1.2 Первичную и периодическую поверки АИИС стенда ЭС-01-03 проводят по месту эксплуатации системы на базе ПАО «ОДК-Кузнецов».

• 1.3 Первичную поверку АИИС стенда ЭС-01-03 выполняют перед вводом в эксплуатацию, а также после ремонта.

• 1.4 Периодическую поверку АИИС стенда ЭС-01-03 выполняют в процессе эксплуатации согласно установленному интервалу между поверками.

• 1.5 Первичные измерительные преобразователи (далее - ПИП), входящие в состав АИИС стенда ЭС-01-03, поверяют с интервалами между поверками, установленными при утверждении их типа. Если очередной срок поверки ПИП наступает до очередного срока поверки АИИС стенда ЭС-01-03, поверяется только этот ПИП и поверка АИИС стенда ЭС-01-03 не проводится. После поверки ПИП и восстановления ИК выполняется проверка ИК в той его части и в том объеме, который необходим для того, чтобы убедиться, что действия, связанные с поверкой ПИП, не нарушили метрологических свойств ИК (схема соединения и т.п.).

• 1.6 Допускается проведение поверки отдельных измерительных каналов из состава АИИС стенда ЭС-01-03 по заявлению эксплуатирующей организации с указанием объема проводимой поверки.

Интервал между поверками системы - 3 года.

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

При проведении поверки применяют эталоны, основные средства измерений и вспомогательные устройства в соответствии с методиками поверки, указанными в описаниях типа на первичные измерительные преобразователи (далее - ПИП), входящие в состав АИИС стенда ЭС-01 -03, а также средства поверки, приведенные в таблице 2.

Таблица 2 - Средства измерений, применяемые при поверке

Поверку АПИС стенда ЭС-01-03 осуществляют аккредитованные в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений юридические лица и индивидуальные предприниматели изучившие настоящую методику поверки и руководство по эксплуатации на систему, имеющие стаж работы по данному виду измерений не менее 1 года.

При проведении поверки необходимо соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами по охране труда при эксплуатации электроустановок» (утвержденных приказом Министерства труда и социальной защиты РФ от 24.07.2013г. №328н), ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 22261-94 и указаниями по безопасности, оговоренными в технических описаниях, руководствах по эксплуатации на измерительные компоненты системы в соответствующей документации на эталоны и другие средства поверки.

При проведении поверки должны соблюдаться рабочие условия эксплуатации компонентов, входящих в состав системы в соответствии с НД на эти компоненты.

• 6.1 Для проведения поверки представляют следующую документацию:

• - руководство по эксплуатации на систему;

• - описание типа;

• - действующие свидетельства о поверке ПИП, входящих в АИИС стенда ЭС-01-03, и свидетельство о предыдущей поверке системы (при периодической и внеочередной поверке);

• 6.2 Перед проведением поверки выполняют следующие подготовительные работы:

• - проводят организационно-технические мероприятия по доступу поверителей и персонала объекта к местам установки СИ в составе АИИС стенда ЭС-01-03;

• - проводят организационно-технические мероприятия по обеспечению безопасности поверочных работ в соответствии с действующими правилами и руководствами по эксплуатации применяемого оборудования;

• - средства поверки выдерживают в условиях и в течение времени, установленных в нормативных документах на средства поверки;

• - все средства измерений, которые подлежат заземлению, должны быть надежно заземлены, подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 7 Проведение поверки

При проведении внешнего осмотра системы проверяют:

• - отсутствие механических повреждений компонентов, входящих в состав АИИС стенда ЭС-01-03;

• - состояние линий связи, разъемов и соединительных клеммных колодок, при этом они должны соответствовать технической документации (ТД) на систему и не иметь повреждений, деталей с ослабленным или отсутствующим креплением;

• - соответствие заводских номеров технических компонентов системы номерам, указанным в эксплуатационной документации АИИС стенда ЭС-01-03 П.4670.000 Г1Ф «Система информационно-измерительная автоматизированная стенда ЭС-01-03 цеха № 26 ПАО «ОДК-Кузнецов». Паспорт-формуляр».

Считается, что проверка прошла успешно, если комплектность АИИС стенда ЭС-01-03 соответствует требованиям данного документа.

Проверка результатов поверки проводится путем проверки наличия и срока действия знаков поверки ПИП, входящих в состав АИИС стенда ЭС-01-03, приведенных в Паспорте-формуляре. При этом знаки поверки должны быть нанесены на СИ и (или) на свидетельства о поверке СИ и (или) в паспорт (паспорт-формуляр) данного СИ в составе АИИС стенда ЭС-01 -03.

Считается, что проверка прошла успешно, если все ПИП, входящие в состав АИИС стенда ЭС-01-03, обладают действующим статусом поверки.

• 7.4.1  Перед опробованием системы в целом необходимо выполнить проверку функционирования её компонентов.

• 7.4.2  Проверяют правильность функционирования системы в соответствии с ее эксплуатационной документацией с помощью тестового программного обеспечения.

• 7.4.3 Непосредственно перед выполнением экспериментальных исследований необходимо подготовить систему и средства измерений к работе в соответствии с их эксплуатационной документацией.

На АРМ АИИС стенда 3001-03 распечатывают значения результатов измерений, зарегистрированные за полные предшествующие дню проверки сутки по всем ИК. Проверяют наличие данных, соответствующих каждому интервалу времени. Пропуск данных не допускается за исключением случаев, когда этот пропуск был обусловлен отключением ИК или устраненным отказом какого-либо компонента системы.

7.6.1 Проверка пределов допускаемой приведенной погрешности измерения избыточного давления.

Проверка проводится в следующем порядке:

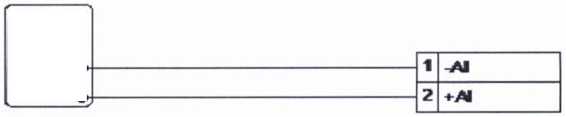

• - отключить первичный измерительный преобразователь и подключить калибратор напряжения ко входу ПВЧ проверяемого канала (Рис.1) согласно таблице внешних соединений для АИИС стенда ЭС-01-03;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации напряжения и последовательно задать ряд значений: 0; 1; 2; 3; 4; 5 В;



  Калибратор напряжения



  Рисунок 1

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному давлению

Соответствие «Избыточное давление - Напряжение» для ИК полного давления воздуха в магистрали на подводе к стартеру, статического давления воздуха перед заслонкой стартера, давления воздуха в магистрали отбора воздуха от воздуходувки, давления перед мерной шайбой, давления воздуха за заслонкой стартера приведено в таблице 3.

Соответствие «Избыточное давление - Напряжение» для ИК давления масла в системе смазки стартера приведено в таблице 4.

Таблица 3

Таблица 4

Значение приведенной погрешности измерения избыточного давления определяется по

где

Р

^изм _ _ье значение давления, соответствующее измеренному значению напряжения проверяемым измерительным каналом АИИС стенда ЭС-01-03 и отображаемое на АРМ оператора;

Р

^уст —  1-е значение давления, соответствующее напряжению, задаваемому

калибратором напряжения;

Р

■'•^ах - значение давления, равное максимальному значению в диапазоне измерении.

Блок ПВЧ, входящий в состав АИИС стенда ЭС-01-03, считают выдержавшим проверку, если значение приведенной погрешности измеренных значений избыточного давления y_nf}4 не превышает ±0,3 %.

Измерительный канал АИИС стенда ЭС-01-03 считают выдержавшим проверку, если у_ик = ±1,1 ■ 7у²_п„_ч + у²_пип не превышает ±0,5 %,

где у_пип - значение погрешности ПИП, согласно его свидетельству о поверке.

7.6.2 Проверка пределов допускаемой приведенной погрешности измерения перепада давления.

Проверка проводится в следующем порядке:

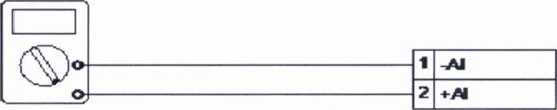

• - отключить первичный измерительный преобразователь и подключить калибратор напряжения ко входу ПВЧ проверяемого канала (Рис.2) согласно таблице внешних соединений для АИИС стенда ЭС-01-03;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации напряжения и последовательно задать ряд значений: 0; 2; 4; 6; 8; 10 В;



  Рисунок 2

  1________________________________1	1	Al
  о

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному перепаду давления.

Соответствие «Перепад давления - Напряжение» для ИК перепада давления на мерной шайбе приведено в таблице 5

Таблица 5

Значение напряжения, соответствующее значению перепада давления, В

98,067 (1,0)

Значение приведенной погрешности измерения перепада давления определяется по формуле:

где

— i-e значение перепада давления, соответствующее измеренному значению

напряжения проверяемым измерительным каналом АИИС стенда ЭС-01-03 и отображаемое на АРМ оператора;

^К7П _ i__e значение перепада давления, соответствующее напряжению, задаваемому калибратором напряжения;

Р

.«ах _ значение перепада давления, равное максимальному значению в диапазоне измерений.

Блок ПВЧ, входящий в состав АИИС стенда ЭС-01-03, считают выдержавшим проверку, если значение приведенной погрешности измеренных значений перепада давления у_пвч не превышает ±0,3 %.

Измерительный канал АИИС стенда ЭС-01-03 считают выдержавшим проверку, если

7пип ^не превышает ±0,6 %,

где у_пип - значение погрешности ПИП, согласно его свидетельству о поверке.

• 7.6.3 Проверка пределов допускаемой приведенной погрешности измерения абсолютного давления.

Проверка проводится в следующем порядке:

- отключить первичный измерительный преобразователь и подключить калибратор напряжения ко входу ПВЧ проверяемого канала (Рис.З) согласно таблице внешних соединений для АИИС стенда ЭС-01-03;

- согласно руководству по эксплуатации калибратора перевести его в режим генерации напряжения и последовательно задать ряд значений: 0; 1; 2; 3; 4; 5 В;

Калибратор напряжения

Рисунок 3

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному абсолютному давлению.

Соответствие «Абсолютное давление - Напряжение» для ИК абсолютного давления воздуха в боксе приведено в таблице 6.

Таблица 6

Значение приведенной погрешности измерения абсолютного давления определяется по

где

р

из.» _ j__e значение абсолютного давления, соответствующее измеренному значению напряжения проверяемым измерительным каналом АИИС стенда ЭС-01-03 и отображаемое на АРМ оператора;

р

_ i__e значение абсолютного давления, соответствующее напряжению, задаваемому калибратором напряжения;

р

- значение абсолютного давления, равное максимальному значению в диапазоне измерений.

Блок ПВЧ, входящий в состав АИИС стенда ЭС-01-03, считают выдержавшим проверку, если значение приведенной погрешности измеренных значений абсолютного давления у_пвч не превышает ±0,3 %.

Измерительный канал АИИС стенда ЭС-01-03 считают выдержавшим проверку, если = ±1,1 • -J/™-/        ^не превышает ±0,5 %,

где /пип - значение погрешности ПИП, согласно его свидетельству о поверке.

• 7.6.4 Проверка пределов допускаемой приведенной погрешности измерения атмосферного давления.

Проверка проводится в следующем порядке:

• - отключить первичный измерительный преобразователь и подключить калибратор напряжения ко входу ПВЧ проверяемого канала (Рис.4) согласно таблице внешних соединений для АИИС стенда ЭС-01-03;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации напряжения и последовательно задать ряд значений: 0; 1; 2; 3; 4; 5 В;



  Калибратор напряжения

  Рисунок 4



После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному атмосферному давлению.

Соответствие «Атмосферное давление - Напряжение» для ПК атмосферного давления приведено в таблице 7.

Таблица 7

Значение приведенной погрешности измерения атмосферного давления определяется

по формуле:

Л<(/Х

где

р

— i-e значение атмосферного давления, соответствующее измеренному значению напряжения проверяемым измерительным каналом АИИС стенда ЭС-01-03 и отображаемое на АРМ оператора;

р

>^vm _ i-_e значение атмосферного давления, соответствующее напряжению, задаваемому калибратором напряжения;

р

^мах — значение атмосферного давления, равное максимальному значению в диапазоне измерений.

Блок ПВЧ, входящий в состав АИИС стенда ЭС-01-03, считают выдержавшим проверку, если значение приведенной погрешности измеренных значений атмосферного давления у_П1)Ч не превышает ±0,3 %.

Измерительный канал АИИС стенда ЭС-01-03 считают выдержавшим проверку, если У_ик = ±1,1 • у1уа„_ч + У²_ПИП не превышает ±0,5 %,

где Упич ' значение погрешности ПИП, согласно его свидетельству о поверке.

• 7.6.5 Проверка пределов допускаемой приведенной погрешности измерения гидростатического давления.

Проверка проводится в следующем порядке:

• - отключить первичный измерительный преобразователь и подключить калибратор напряжения ко входу ПВЧ проверяемого канала (Рис.5) согласно таблице внешних соединений для АИИС стенда ЭС-01-03;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации напряжения и последовательно задать ряд значений: 0; 1; 2; 3; 4; 5 В;

  1
  2

-

,__________<>----------------------------------

Калибратор напряжения

Рисунок 5

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному давлению.

Соответствие «Гидростатическое давление - Напряжение» для ИК Уровень воды в баке (гидростатическое давление) приведено в таблице 8.

Таблица 8

погрешности измерения гидростатического давления

-100 %

"^lw - i-e значение гидростатического давления, соответствующее измеренному значению напряжения проверяемым измерительным каналом АИИС стенда ЭС-01-03 и отображаемое на АРМ оператора;

Р

^уст — i-e значение гиростатического давления, соответствующее напряжению, задаваемому калибратором напряжения;

Р

^л,ах — значение гидростатического давления, равное максимальному значению в диапазоне измерений.

Блок ПВЧ, входящий в состав АИИС стенда ЭС-01-03, считают выдержавшим проверку, если значение приведенной погрешности измеренных значений гидростатического давления у_П№Ч не превышает ±0,3 %.

Измерительный канал АИИС стенда ЭС-01-03 считают выдержавшим проверку, если У лк = ±1,1 • у1/²пвч⁺7ллл ^не превышает ±0,6 %,

где у_пип - значение погрешности ПИП, согласно его свидетельству о поверке.

• 7.6.6 Проверка пределов допускаемой приведенной погрешности измерения температуры

Проверка проводится в следующем порядке:

• - отключить первичный измерительный преобразователь и подключить ко входу ПВЧ проверяемого канала магазин сопротивлений (Рис.6) согласно таблице внешних соединений для АИИС стенда ЭС-01-03;

• - в соответствии с таблицами 9, 10, 11, 12 последовательно задать ряд значений сопротивлений на магазине сопротивлений

  			1	+AI
  ООО . о			2	Питание -
  			3	-AI
  			4	Питание +

Магазин сопротивлений

Рисунок 5

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора АИИС стенда ЭС-01-03, напротив проверяемого канала будет отображено значение, соответствующее измеренной температуре.

Соответствие «Температура-Сопротивление» для ИК температуры воздуха на подводе к стартеру, температуры воздуха в магистрали отбора от воздуходувки и температуры воздуха перед мерной шайбой приведено в таблице 9.

Соответствие «Температура-Сопротивление» для ИК температуры масла на входе в стартер и температуры масла на выходе из стартера приведено в таблице 10.

Соответствие «Температура-Сопротивление» для ИК температуры воды приведено в таблице 11.

Соответствие «Температура-Сопротивление» для ИК температуры атмосферного воздуха в боксе приведено в таблице 12.

Таблица 9

Таблица 10

Таблица 11

Таблица 12

Значение приведенной погрешности измерения температуры определяется по формуле:

Т -Т

изм     уст

где

Т

_ j__e значение температуры, соответствующее измеренному значению сопротивления проверяемым измерительным каналом АИИС стенда ЭС-01-03 и отображаемое на АРМ оператора;

Т

^уст — 1-е значение температуры, соответствующее сопротивлению, задаваемому с магазина сопротивлений;

T_vjn, Т_тах - значение температуры, равное минимальному и максимальному значению в диапазоне измерений соответственно.

Блок Г1ВЧ, входящий в состав АИИС стенда ЭС-01-03, считают выдержавшим проверку, если значение приведенной погрешности измеренных значений температуры у_пвч не превышает ±0,85 % для ИК температуры воды и ±0,9 % для всех остальных ИК температуры.

Измерительный канал АИИС стенда ЭС-01-03 считают выдержавшим проверку если Гик = ±1,1 • 7у²_пвч ± /²_ПИП не превышает ±1,0 %,

где      - значение погрешности ПИП, согласно его свидетельству о поверке.

• 7.6.7 Проверка пределов допускаемой относительной погрешности измерения силы.

Проверка проводится в следующем порядке:

• - отключить первичный измерительный преобразователь и подключить калибратор напряжения ко входу ПВЧ проверяемого канала (Рис.7) согласно таблице внешних соединений для АИИС стенда ЭС-01-03;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации напряжения и последовательно задать ряд значений согласно таблице 13;



  1	Al
  2	♦Л

Калибратор напряжения

Рисунок 7

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренной силе.

Соответствие «Сила - Напряжение» для ИК силы на измерителе крутящего момента приведено в таблице 13

Таблица 13

Значение относительной погрешности измерения силы определяется по формуле:

■У™., = ^F““ ^F'" -100 %

уст

где

Л/1и ^— i^_e значение силы, соответствующее измеренному значению напряжения проверяемым измерительным каналом АИИС стенда ЭС-01-03 и отображаемое на АРМ оператора;

F ~ i^_e значение силы, соответствующее напряжению, задаваемому калибратором напряжения;

Блок ПВЧ, входящий в состав АИИС стенда ЭС-01-03, считают выдержавшим проверку, если значение относительной погрешности измеренных значений силы З_лвч не превышает ±0,35 %.

Измерительный канал АИИС стенда ЭС-01-03 считают выдержавшим проверку, если <5_ИК = ±1,1 --\jdnn4 ^{+ З}пип ^не превышает ±0,5 %,

где д_ПИГ1 - значение погрешности ПИП, согласно его свидетельству о поверке.

• 7.6.8 Проверка пределов допускаемой приведенной погрешности измерения прокачки масла.

Проверка проводится в следующем порядке:

• - отключить первичный измерительный преобразователь и подключить ко входу ПВЧ проверяемого канала генератор синусоидальных сигналов с амплитудой 2 В (Рис.8) согласно таблице внешних соединений для АИИС стенда ЭС-01-03;

• - согласно руководству по эксплуатации генератора последовательно задать ряд значений в соответствии с таблицей 14.

  (V)          О-	—е----------------- 1	+f
  хдУ О о О о—		-f

Генератор сигналов

Рисунок 8

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренной прокачке масла.

Соответствие «Прокачка масла - Частота» для ИК прокачки масла приведено в таблице 14.

Таблица 14

Значение приведенной погрешности измерения прокачки масла определяется по формуле:

\Cifl 1 ЛЛ лу

/явч =—5——-юо%

где

S<iw ^— i^_e значение прокачки масла, соответствующее измеренному значению частоты проверяемым измерительным каналом АИИС стенда ЭС-01-03 и отображаемое на АРМ оператора;

Q - i-e значение прокачки масла, соответствующее частоте, задаваемой генератором сигналов;

Q_uax ~ значение прокачки масла, равное максимальному значению в диапазоне измерений.

Блок ПВЧ, входящий в состав АИИС стенда ЭС-01-03, считают выдержавшим проверку, если значение приведенной погрешности измеренных значений прокачки масла у_пвч ^не превышает ±1,1 %.

Измерительный капал АИИС стенда ЭС-01-03 считают выдержавшим проверку, если У _ик = ±1,1 • ^У²_ПВЧ + Гпип ^не превышает ±2,0 %,

где у_пип - значение погрешности ПИП, согласно его свидетельству о поверке.

• 7.6.9 Проверка пределов допускаемой приведенной погрешности измерения виброскорости.

Проверка проводится в следующем порядке:

• - отключить первичный измерительный преобразователь и подключить калибратор напряжения ко входу ПВЧ проверяемого канала (Рис.9) согласно таблице внешних соединений для АИИС стенда ЭС-01-03;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации напряжения и последовательно задать ряд значений в соответствии с таблицей 15;



  1	AJ
  2	+Л

Калибратор напряжения

Рисунок 7

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренной виброскорости.

Соответствие «Виброскорость - Напряжение» для ИК виброскорости В1 и В2 приведено в таблице 15.

Таблица 15

Значение приведенной погрешности измерения виброскорости определяется по формуле:

где

напряжения проверяемым измерительным каналом АИИС стенда ЭС-01-03 и отображаемое на АРМ оператора;

калибратором напряжения;

измерений.

Блок Г1ВЧ, входящий в состав АИИС стенда ЭС-01-03, считают выдержавшим проверку, если значение приведенной погрешности измеренных значений виброскорости не превышает ±4,5 %.

Измерительные каналы виброскорости В1 и В2 АИИС стенда ЭС-01-03 считают выдержавшим проверку, если у_ик = ±1,1 • у/у²_ПГ}Ч + у²_Пц_П ^не превышает ±12,0 %,

где у_пип - значение погрешности ПИП, согласно его свидетельству о поверке.

• 7.6.10 Проверка пределов допускаемой относительной погрешности измерения частоты вращения.

Проверка проводится в следующем порядке:

• - отключить первичный измерительный преобразователь и подключить ко входу ПВЧ проверяемого канала генератор импульсных сигналов с амплитудой 5 В (Рис. 10) согласно таблице внешних соединений для АИИС стенда ЭС-01-03;

• - согласно руководству по эксплуатации генератора последовательно задать ряд значений в соответствии с таблицей 16.



Ге н е р атор си гн а.тов

Рисунок 10

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренной частоте вращения.

Соответствие «Частота вращения - Частота» приведено в таблице 16.

Таблица 16

Значение относительной погрешности измерения частоты вращения определяется по формуле:

fуст

где

fui.u ~ i"^e значение частоты вращения, соответствующее измеренному значению частоты проверяемым измерительным каналом АИИС стенда ЭС-01-03 и отображаемое на АРМ оператора;

А™ ^— i'^e значение частоты вращения, соответствующее частоте, задаваемой генератором сигналов;

Блок ПВЧ, входящий в состав АИИС стенда ЭС-01-03, считают выдержавшим проверку, если значение относительной погрешности измеренных значений частоты вращения <5_ПИЧ не превышает ±0,15 %.

• 7.7.1 Проверка наименования, идентификационного наименования и номера версии

(идентификационного номера) производится для метрологически значимой части программного обеспечения (ПО) в составе АИИС стенда ЭС-01-03, приведенном в таблице 17. Таблица 17 - Идентификационные данные ПО

• 7.7.2 В соответствии с указаниями инструкции оператора считывают с АРМ АИИС стенда ЭС-01-03 идентификационные наименования и номера версий программ и сличают считанные наименования программ с наименованиями программ, приведенных в таблице 17, а также считанные идентификационные наименования и номера версий программ с приведенными в таблице 17.

Результат проверки считается положительным, если наименования, идентификационные наименования и номер версии программ соответствуют указанным в таблице 17.

• 8.1 На основании положительных результатов по пунктам раздела 7 выписывают свидетельство о поверке АИИС стенда ЭС-01-03 в соответствии с порядком проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельств о поверке. В приложении к свидетельству указывают перечень ИК.

• 8.2 При проведении поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава АИИС стенда ЭС-01-03 для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений на основании положительных результатов по пунктам раздела 7 выписывают свидетельство о поверке АИИС стенда ЭС-01-03 в соответствии с порядком проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельств о поверке. В приложении к свидетельству указывают перечень ИК в составе АИИС стенда ЭС-01-03, к которым была применена процедура поверки в соответствии с заявлением эксплуатирующей организации.

• 8.3 При отрицательных результатах поверки АИИС стенда ЭС-01-03 признается негодной к дальнейшей эксплуатации и на нее выдают извещение о непригодности к применению в соответствии с порядком проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельств о поверке, с указанием причин.

20
