Методика поверки «ГСОЕИ ИНСТРУКЦИЯ Установки раздаточные сжатого природного газа EFCR » (МП МЦКЛ.0175)
ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО КОНСАЛТИНГО-Н1ГЖИНИРИНГОВОЕ ПРЕДПРИЯТИЕ «МЕТРОЛОГИЧЕСКИЙ ЦЕНТР ЭНЕРГОРЕСУРСОВ» (ЗАО КИП «МЦЭ»)
УТВЕРЖДАЮ
![Методика поверки. ГСОЕИ ИНСТРУКЦИЯ Установки раздаточные сжатого природного газа EFCR . ОЕИ Аналитика](mp_html/1582691964636eb11d1d0c3_files/1582691964636eb11d1d0c3-1.jpg)
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ИНСТРУКЦИЯ
Установки раздаточные сжатого природного газа EFCR
Методика поверки
МЦКЛ.0175.МП
Москва.
2015 г.
Настоящая инструкция распространяется на установки раздаточные сжатого природного газа EFCR (далее - установки), серийно изготавливаемые компанией KwangShin Machine Industry Со., Ltd., Корея, и устанавливает методику их первичной и периодической поверок.
Установки предназначены для измерений массы сжатого природного газа (метана), далее - газ, при его выдаче в баллоны автотранспортных средств.
Интервал между поверками один год.
1 Операции поверки1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1
Наименование операций |
Номер пункта настоящего раздела |
Проведение операций при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
6.1 |
да |
да |
2 Проверка герметичности |
6.2 |
да |
да |
3 Проверка соответствия программного обеспечения (ПО):
|
6.3 |
да да |
нет да |
4 Определение относительной погрешности измерений массы газа |
6.4 |
да |
да |
5 Проверка соответствия показаний счетчиков разового и суммарного учета |
6.5 |
да |
да |
6 Оформление результатов поверки |
7 |
да |
да |
-
2.1 При проведении поверки должны быть применены указанные средства поверки и технические средства:
-
- весы платформенные М (номер в Госреестре средств измерений РФ 52512-13), модификации МАЗО, среднего класса точности, в трехинтервальном режиме работы, максимальная нагрузка 30 кг, погрешность не более ±0,3% при измерениях массы свыше 2 кг;
-
- баллоны безосколочные металлокомпозитные для сжатого природного газа по ГОСТ Р 51753-2001, вместимостью от 10 до 20 л.
-
- барометр-анероид М-110, диапазон измерений от 0 до 800 мм рт.ст., ц.д. 1,0 мм рт.ст.
-
- термогигрометр ИВА-6 АР по ТУ 4311-011-18513042-01, диапазон измерений температуры от минус 40 °C до плюс 60 °C, абсолютная погрешность ± 1 °C, диапазон измерений относительной влажности от 0 до 98 %, погрешность ± 2%;
-
- секундомер СОСпр-2б-2-ОЮ по ТУ 25.1894-003-90, 2 класса точности, относительная погрешность ± 0,4 с.
-
2.2 Допускается применение других средств измерений с техническими и метрологическими характеристиками, аналогичными, или лучшими, и поверенные в установленном порядке при условии соблюдении соотношения погрешностей эталонных и поверяемых средств измерений.
-
2.3 Эталоны единиц величин (средства измерений) должны быть аттестованы (поверены) в установленном порядке и иметь действующие свидетельства об аттестации (свидетельства о поверке или знаки поверки).
-
2.4 Баллоны высокого давления для сжатого природного газа должны иметь действующие свидетельства (клейма) об аттестации (освидетельствовании) в соответствии с Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением ПБ 03-576-03.
-
3.1 При проведении поверки соблюдают требования безопасности, изложенные в эксплуатационной документации на установки и средства поверки.
-
3.2 При проведении поверки соблюдают требования безопасности в соответствии со следующими документами:
-
- Правилами безопасности труда, действующими на объекте.
-
- Правилами технической эксплуатации автомобильных газонаполнительных компрессорных станций ВРД 39-2.5-082-2003.
-
- Правилами технической эксплуатации электроустановок (ПТЭ).
-
- Правилами устройства электроустановок (ПУЭ).
-
- Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением ПБ 03-576-03.
-
3.3 Надписи и условные знаки, выполненные для обеспечения безопасной эксплуатации средств поверки должны быть четкими.
-
3.4 Доступ к средствам измерений и обслуживаемым при поверке элементам оборудования должен быть свободным.
-
3.5 Рабочее давление применяемых средств поверки, указанное в эксплуатационной документации, должно соответствовать условиям поверки.
-
3.6 К выполнению операций поверки допускаются лица, имеющие квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей», изучившие эксплуатационную документацию и настоящий документ, допущенные к работе с сосудами под давлением.
-
4.1 Рабочая среда - сжатый природный газ.
-
4.2 При проведении поверки должны быть выполнены следующие условия:
-
- температура окружающей среды от минус 10 °C до плюс 40 °C, или в соответствии с рабочим диапазоном температур весов применяемых при поверке;
-
- относительная влажность воздуха, %, не более 80;
-
- атмосферное давление, кПа от 84 до 106,7;
-
- давление в системе, МПа, не более 34,5;
-
- напряжение сетевого электропитания, В от 187 до 242;
-
- частота сетевого электропитания, Гц 50± 1;
-
- отсутствие внешних электрических и магнитных полей (кроме земного), а также вибрации, тряски и ударов, влияющих на работу установки.
-
4.3 Расход газа устанавливают в соответствии с указаниями, приведенными в соответствующих разделах настоящей инструкции.
-
4.4 К проведению поверки допускаются лица, имеющие необходимую квалификацию и аттестованные в качестве поверителей по данному виду измерений.
-
5.1 При подготовке к поверке установок выполняют следующие операции.
-
5.1.1 Подготовить к работе средства измерений согласно их эксплуатационной документации.
-
-
5.2 Установить баллон на платформе весов и определить массу пустого баллона МбЦ если у весов есть функция выборка массы тары произвести выборку массы тары - массы пустого баллона.
-
5.3 Подсоединить раздаточный шланг установки к баллону.
-
6.1 Внешний осмотр
При внешнем осмотре проверяют:
-
- отсутствие видимых повреждений, препятствующих правильному снятию показаний установки;
-
- наличие маркировки табличке на корпусе установки и соответствие сведений, указанных на них, параметрам, указанным в руководстве по эксплуатации;
-
- наличие пломб с нанесенными знаками поверки на узлах установки, влияющих на метрологические характеристики установки: расходомера массового CNGmass 8FF15 и крышки электронно-вычислительного устройства EFP-MCB. Схемы пломбировки показаны рисунках 1 и 2.
Место нанесения
знака поверки

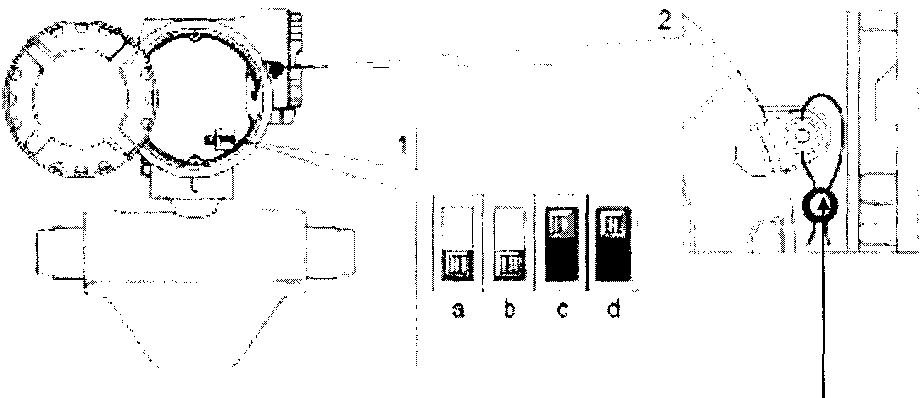

Рисунок 1 - Схема пломбировки расходомера массового CNGmass 8FF15
![Методика поверки. ГСОЕИ ИНСТРУКЦИЯ Установки раздаточные сжатого природного газа EFCR . ОЕИ Аналитика](mp_html/1582691964636eb11d1d0c3_files/1582691964636eb11d1d0c3-3.png)

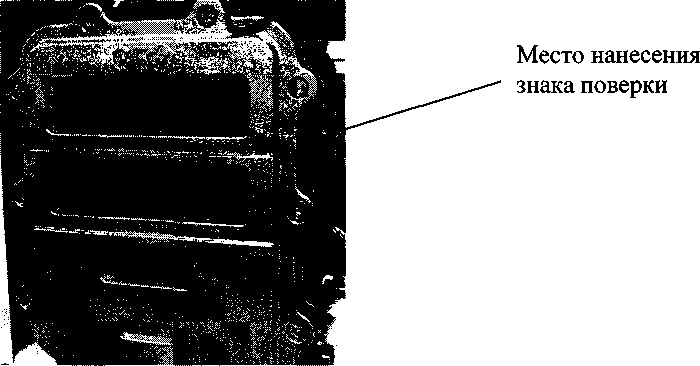

Рисунок 2 - Схема пломбировки крышки электронно-вычислительного устройства EFP-MCB
-
6.2 Проверка герметичности
-
6.2.1 Проверку герметичности установки проводят опрессовкой газом под давлением (25+1) МПа.
-
Гидравлическая система установки заполняется газом в соответствии с указаниями руководства по эксплуатации установки до указанного давления. После выдержки установки под давлением, в течение трех минут, подачу газа прекращают и выдерживают систему еще одну минуту, затем смачивают места соединений жидким течеискателем или с применением мыльного раствора и осматривают их.
-
6.2.2 Установка считается герметичной, если при осмотре не обнаружено следов утечки газа, а давление в системе не уменьшилось более чем на 0,01 МПа.
-
6.3 Проверка соответствия программного обеспечения
-
6.3.1 Встроенное ПО должно иметь идентификационное наименование и номера версий, указанные в таблице 2.
-
Номер версии ПО расходомера массового (далее - расходомера) контролируется только при первичной поверке. При периодической поверке контролируется целостность пломбы, показано на рисунке 1.
Номер версии ПО расходомера отображается с помощью команды меню: «SUPERVISION» - «VERSION INFO» - «SW-REV.AMP» при использовании Fieldtool или через Modbus регистр.
Проведение идентификации номера версии ПО установки описано в эксплуатационной документации на установку.
Идентификационные данные ПО расходомера и установки приведены в таблице 2.
Таблица 2
Идентификационные данные (признаки) |
Значение | |
для расходомера |
для установки | |
Идентификационное наименование ПО |
SW-REV.AMP |
KSNET |
Номер версии (идентификационный номер) ПО |
Vl.0y.zz |
V7.xx |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
* | |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
* |
где у, z и х принимают значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
-
6.3.2 Результаты проверки считаются положительными, если идентификационные данные встроенного ПО соответствуют указанным в таблице 2.
-
6.4 Определение относительной погрешности измерений массы газа
-
6.4.1 Определение относительной погрешности измерений массы газа производится при дозе, соответствующей максимальной емкости баллона, на максимальном расходе с помощью баллона, размещенного на весах.
-
Для определения относительной погрешности необходимо:
-
1) определить массу баллона с помощью весов;
-
2) произвести выборку массы тары, при наличии у весов функции выборки массы тары;
-
3) подключить раздаточный рукав с краном к баллону;
-
4) убедиться, что кран раздаточного рукава закрыт, после этого, при необходимости, заполнить раздаточный рукав с краном газом;
-
5) проверить обнуление показаний счетчика разового учета и зарегистрировать показания счетчика суммарного учета (Mxi);
-
6) открыть кран на раздаточном рукаве и наполнить баллон газом полностью (по достижении в баллоне максимального давления заправка автоматически прекращается, и установка отключается);
-
7) закрыть кран раздаточного рукава и отсоединить раздаточный рукав с краном от баллона;
-
8) зарегистрировать показания выданной дозы массы газа по показаниям счетчиков разового (Л/) и суммарного учета (Мстг);
-
9) с помощью весов определить массу заполненного баллона (Afe), а при использовании у весов функции выборки массы тары определить массу газа в баллоне (М).
-
6.4.2 В случае отсутствия у весов функции выборка массы тары, вычислить массу газа в баллоне (М) по формуле
Мг = М62-М6}, (1)
где Мб2- масса баллона с газом;
Mi -масса пустого баллона.
-
6.4.3 Относительная погрешность измерений массы газа (5), отпущенной установкой, вычисляется по формуле
М-Мг
Мг
100%,
(2)
-
6.4.4 Повторить операции по п.п. 6.4.1 - 6.4.3 еще два раза.
-
6.4.5 Полученные значения относительной погрешности измерений массы газа, отпущенного установкой, не должны быть более ± 1%.
-
6.5 Проверка соответствия показаний счетчиков разового и суммарного учета
-
6.5.1 Проверку соответствия показаний счетчиков разового и суммарного учета проводят одновременно с определением относительной погрешности установки по п. 6.4.
-
Показания счетчика разового учета (М) и изменение показаний счетчика суммарного учета (Мхг - Мы) не должны отличаться между собой.
7 Оформление результатов поверки-
7.1 При положительных результатах поверки установки в соответствии с установленным порядком оформляется свидетельство о поверке, на которое наносится знак поверки, и производится пломбирование узлов установки в соответствии со схемами пломбировки, приведенными на рисунках 1 - 2, с нанесением знака поверки на пломбы.
-
7.2 При отрицательных результатах поверки установка к применению не допускается и в соответствии с установленным порядком выписывается извещение о непригодности к применению, с указанием причин непригодности.
Начальник управления метрологии
ЗАО КИП «МЦЭ»
![Методика поверки. ГСОЕИ ИНСТРУКЦИЯ Установки раздаточные сжатого природного газа EFCR . ОЕИ Аналитика](mp_html/1582691964636eb11d1d0c3_files/1582691964636eb11d1d0c3-4.jpg)
В.С. Марков
