УТВЕРЖДАЮ

Заместитель директора

ЦСМ»

.Г. Тюрина

УСТРОЙСТВА ПРОГРАММНОГО УПРАВЛЕНИЯ TREI-5B

МЕТОДИКА ПОВЕРКИ

TREI.421457.001 МП1

2019

Настоящая методика распространяется на устройства программного управления TREI-5B (далее по тексту - устройства) и устанавливает методику их поверки (далее - поверка) при выпуске из производства и в эксплуатации.

Рекомендованный интервал между поверками для каналов:

  • - AI-0-20mA-Ll, AI-4-20mA-Ll, AI-0-20mA-Nl, Al-4-20mA-Nl - 4 года;

  • - остальные - 2 года.

  • 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

1.1 Операции и основные средства поверки.
  • 1.1.1  При проведении поверки (первичной, периодической, внеочередной, инспекционной) должны выполняться операции и применяться средства, указанные в таблице 1. Допускается проведение поверки только части измерительных каналов.

Таблица 1

Наименование операции

Номер пункта методики

Наименование средств поверки, метрологические характеристики

Номер Госреестра

1 Внешний осмотр

4.1

-

-

2 Проверка программного обеспечения

4.2

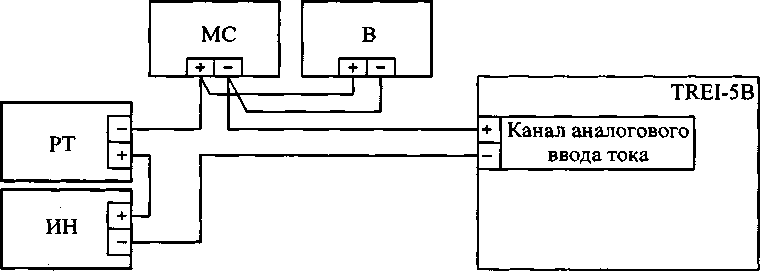

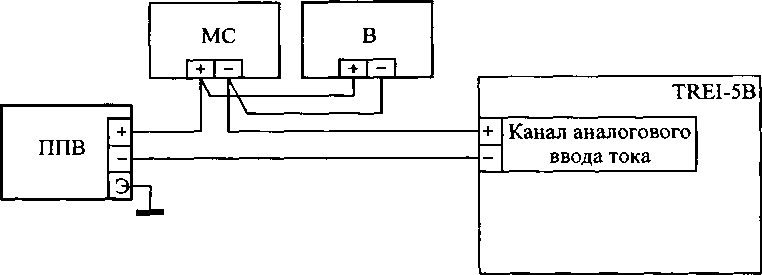

3 Проверка основной погрешности каналов аналогового ввода тока: А1-0-5тА, А1-5тА

AI-0-5mA-N,

AI-0-5mA-L,

AI-10mA,

AI-0-20mA, AI-4-20mA,

AI-0-20mA-N, AI-4-20mA-N, AI-0-20mA-L, AI-4-20mA-L,

AI-0-20mA-Ll, AI-4-20mA-Ll,

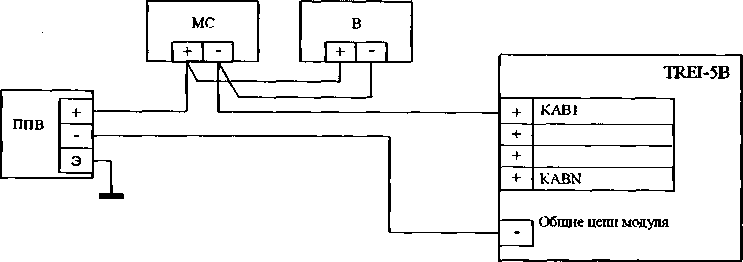

AI-0-20mA-Nl, Al-4-20mA-Nl, каналов аналогового ввода тока с мультиплексированием:

AI-0-5mA-NM

Al-0-5mA-M, Al-5mA-M,

Al-10mA-M,

AI-0-20mA-M, Al-4-20mA-M, AI-0-20mA-NM, Al-4-20mA-NM

4.3

  • 1. Прибор для поверки вольтметров В1-12.

Пределы допускаемой основной погрешности установки напряжения: ± (0,02 + 0,00005 Uk/U) % в диапазоне 0,1 В,

± (0,005 + 0,0001 Uk/U) % в диапазоне 10 В.

  • 2. Катушка электрического сопротивления Р331 сопротивлением

100 Ом, 3 разряд.

  • 3. Вольтметр универсальный Щ31 Пределы допускаемой основной погрешности измерения напряжения

± (0,01+0,002 ((Uk/U)-1)) % в диапазоне 1 В.

  • 4. Мера электрического сопротивления многозначная Р4833. Устанавливаемые значения от 0,01 до 1000 Ом, класс точности не хуже 0,02/1,5x1 О’4.

6013-77

1162-58

6027-01

7494-79

Наименование операции

Номер пункта методики

Наименование средств поверки, метрологические характеристики

Номер Госреестра

каналов аналогового ввода тока повышенной точности:

AI-0-20mA-PR, AI-4-20mA-PR

  • 1.    Прибор для поверки вольтметров В1-12.

Пределы допускаемой основной погрешности установки напряжения: ± (0,02 + 0,00005 Uk/U) % в диапазоне 0,1 В,

± (0,005 + 0,0001 Uk/U) % в диапазоне 10 В.

  • 2. Катушка электрического сопротивления Р331 сопротивлением 100 Ом, 3 разряд.

  • 3. Вольтметр универсальный В7-54/3. Диапазон измерений от 0 до 2 В, класс точности 0,005/0,001.

  • 4. Мера электрического сопротивления многозначная Р4833. Устанавливаемые значения от 0,01 до 1000 Ом, класс точности не хуже 0,02/1,5x1 О'4.

6013-77

1162-58

15250-96

7494-79

4 Проверка основной погрешности измерительных каналов аналогового ввода напряжения:

AI-0-5V, AI-5V, AI-0-10V, AI-10V,

AI-0-19mV, AI-19mV,

AI-0-75mV, AI-75mV;

каналов аналогового ввода напряжения повышенной точности:

AI-0-75mV-PR, AI-75mV-PR;

AI-0-5V-PR, AI-5V-PR, AI-0-10V-PR, AI-10V-PR;

каналов аналогового ввода напряжения с мультиплексированием: AI-0-5V-M, AI-5V-M,

AI-0-10V-M, AI-10V-M, AI-0-19mV-M, AI-19mV-M,

AI-0-75mV-M, AI-75mV-M

4.4

1. Прибор для поверки вольтметров В1-12.

Пределы допускаемой основной погрешности установки напряжения: ±(0,02 + 0,00005 Uk/U)% в диапазоне 0,1 В,

±(0,005 + 0,0001 Uk/U) % в диапазоне 10 В.

6013-77

Наименование операции

Номер пункта методики

Наименование средств поверки, метрологические характеристики

Номер Госреестра

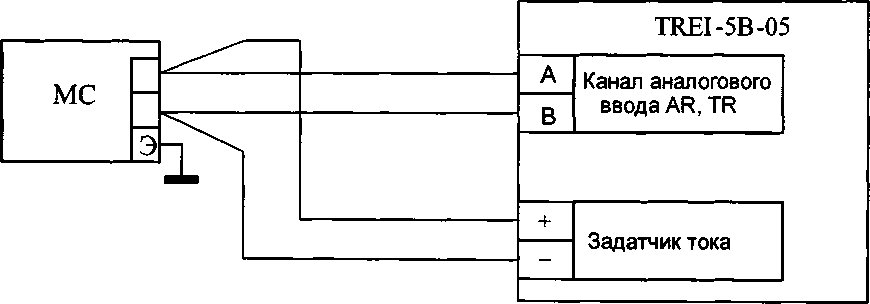

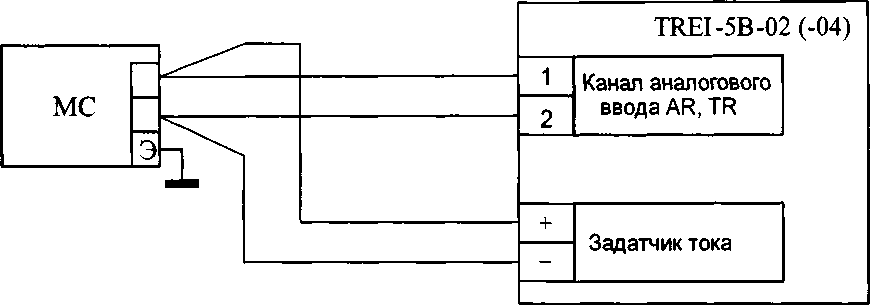

5 Проверка основной погрешности измерительных каналов аналогового ввода сопротивления:

AR-lOOOm, R3-1000m, R4-1000m, AR-2000m, R3-2000m, R4-2000m AR-5000m, R3-5000m, R4-5000m; измерительных каналов аналогового ввода сопротивления с мультиплексированием:

AR-lOOOm-M, AR-2000m-M, AR-5000m-M,

R3-1000m-M, R3-2000m-M, R3-5000m-M,

R4-1000m-M, R4-2000m-M, R4-5000m-M

4.5

1. Мера электрического сопротивления постоянного тока многозначная Р3026.

Устанавливаемые значения от 0,01 до 1000 Ом, класс точности не хуже 0,002/1,5х10'6.

8478-91

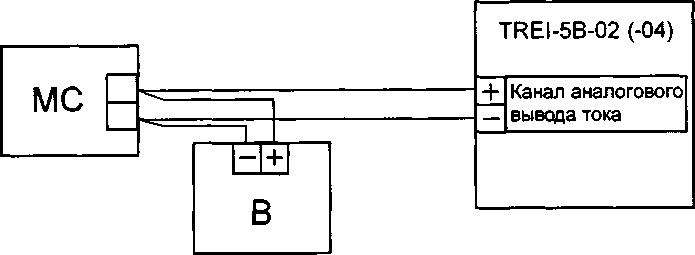

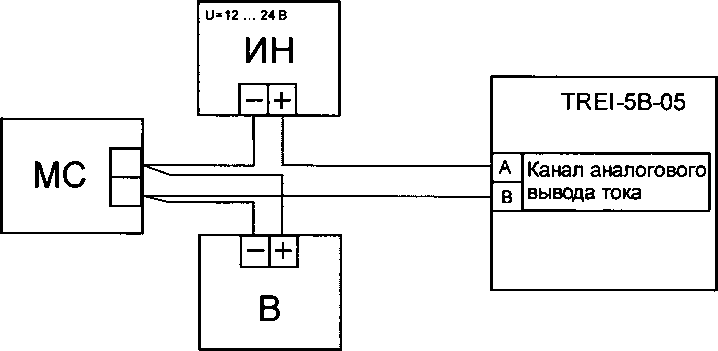

6 Проверка основной погрешности измерительных каналов аналогового вывода напряжения и тока (активных):

АО-0-20тА, АО-4-20тА, АО-О-5 V, АО-О-10V

4.6

  • 1. Катушка электрического сопротивления РЗЗ1 сопротивлением 100 Ом, 3 разряд.

  • 2. Вольтметр универсальный Щ31 Пределы допускаемой основной погрешности измерения напряжения

± (0,01+0,002 ((Uk/U)-1)) % в диапазоне 1 В,

± (0,005+0,001 ((Uk/U)-1)) % в диапазоне 10 В.

1162-58

6027-01

7 Проверка основной погрешности измерительных каналов аналогового вывода тока (пассивных): АО-Е-0-20тА, АО-Е-4-20тА

4.7

  • 1. Катушка электрического сопротивления РЗЗ 1 сопротивлением 100 Ом, 3 разряд.

  • 2. Вольтметр универсальный Щ31 Пределы допускаемой основной погрешности измерения напряжения ± (0,01+0,002 Uk/U) % в диапазоне

1 В.

  • 3. Источник питания Б5-47 Напряжение до 30 В, ток до 3 А.

1162-58

6027-01

5967-77

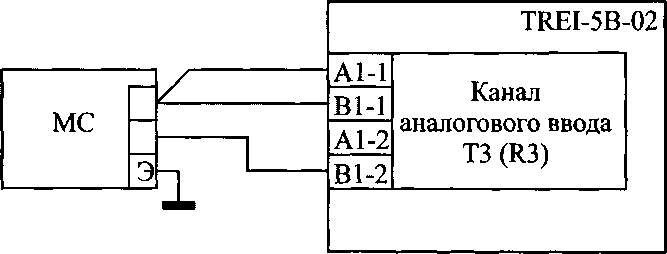

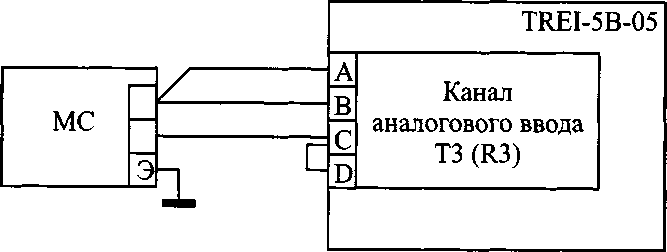

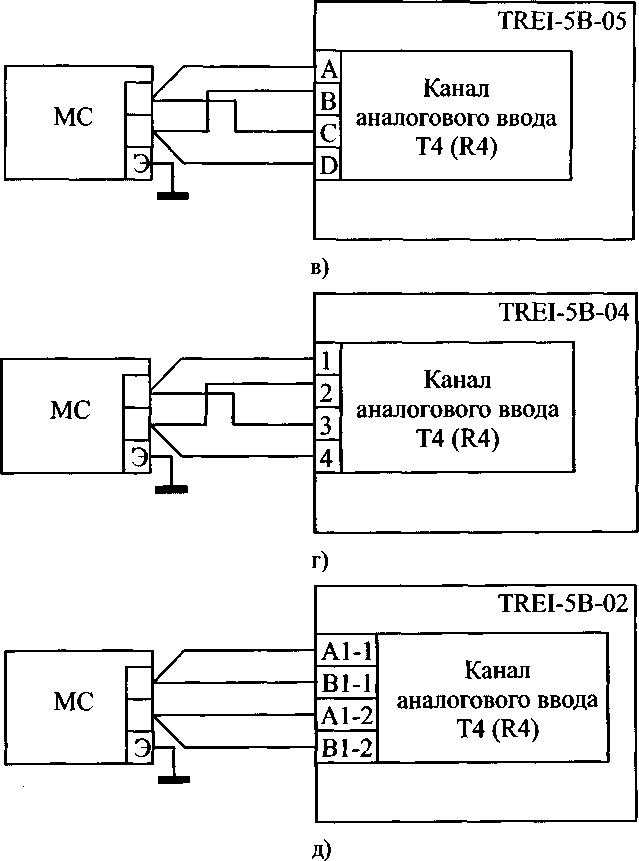

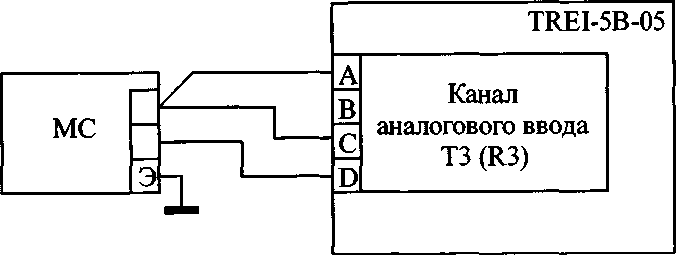

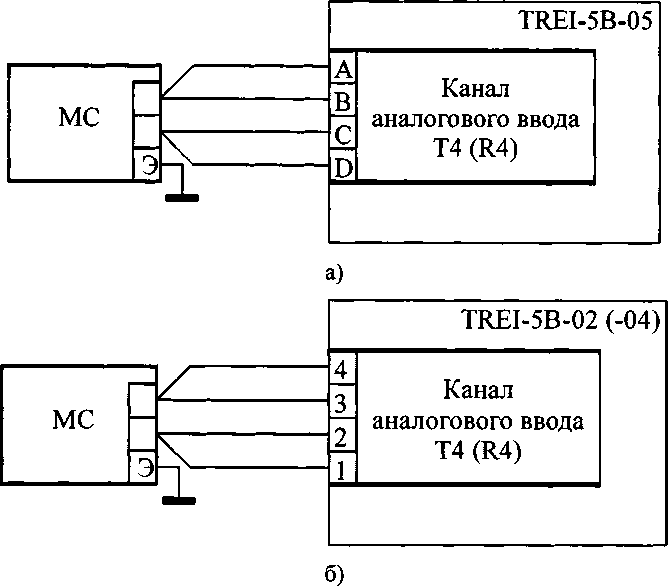

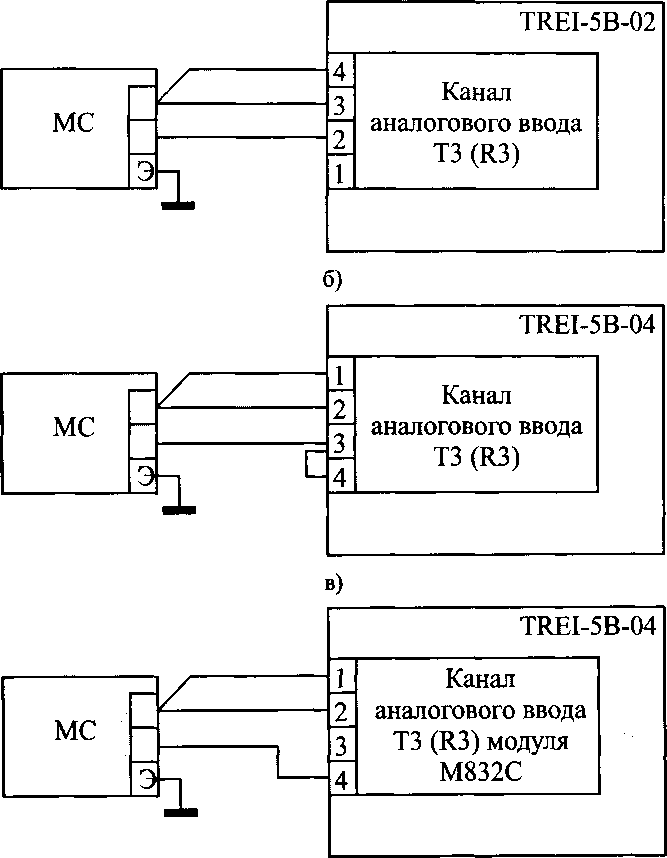

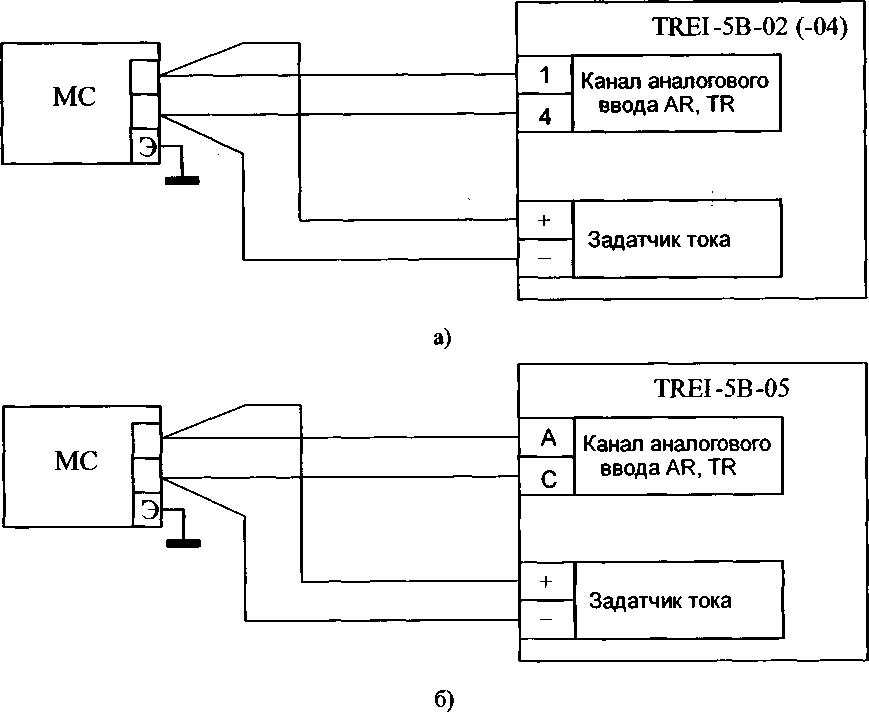

8 Проверка основной погрешности каналов аналогового ввода температуры с помощью термопреобразователей сопротивления:

TR-50P, ТЗ-50Р, Т4-50Р, TR-100P, ТЗ-100Р, Т4-100Р, TR-50PA, ТЗ-50РА, Т4-50РА, TR-100PA, ТЗ-100РА, Т4-100РА,

TR-50PC, ТЗ-50РС, Т4-50РС, TR-100PC, ТЗ-100РС, Т4-100РС,

TR-50PB, ТЗ-50РВ, Т4-50РВ, TR-100PB, ТЗ-100РВ, Т4-100РВ,

4.8

1. Мера электрического сопротивления постоянного тока многозначная Р3026.

Устанавливаемые значения от 0,01 до 1000 Ом, класс точности не хуже 0,002/1,5х10Л

8478-91

Наименование операции

Номер пункта методики

Наименование средств поверки, метрологические характеристики

Номер Госреестра

TR-50PBA, ТЗ-50РВА, Т4-50РВА, TR-100PBA, ТЗ-100РВА, Т4-100РВА, TR-50PBC, ТЗ-50РВС, Т4-50РВС, TR-100PBC, ТЗ-100РВС, Т4-100РВС, TR-50PT, Т4-50РТ, TR-100PT, Т4-100РТ, TR-50PTA, Т4-50РТА, TR-100PTA, Т4-100РТА, TR-50PTC, Т4-50РТС, TR-100PTC, Т4-100РТС, TR-50M, ТЗ-50М, Т4-50М, TR-100M, ТЗ-100М, Т4-100М, TR-50MA, ТЗ-5ОМА, Т4-50МА, TR-100MA, ТЗ-ЮОМА, Т4-100МА, TR-50MC, ТЗ-50МС, Т4-50МС, TR-100MC, ТЗ-100МС, Т4-100МС, TR-100N, T3-100N, T4-100N, TR-21, ТЗ-21, Т4-21, TR-23, T3-23, Т4-23 каналов аналогового ввода температуры с помощью термопреобразователей сопротивления с мультиплексированием:

TR-50P-M, TR-100P-M, TR-50PA-M, TR-50PC-M, TR-100PA-M, TR-100PC-M, ТЗ-50Р-М, ТЗ-ЮОР-М, ТЗ-50РА-М, ТЗ-5ОРС-М, ТЗ-100РА-М, ТЗ-100РС-М, Т4-50Р-М, Т4-100Р-М, Т4-50РА-М, Т4-50РС-М, Т4-100РА-М, Т4-100РС-М, TR-50PB-M, TR-100PB-M, TR-50PBA-M, TR-50PBC-M, TR-100PBA-M,TR-1ООРВС-М, Т4-50РВ-М, Т4-100РВ-М, Т4-50РВА-М, Т4-50РВС-М, Т4-100РВА-М, Т4-100РВС-М, TR-50M-M, TR-100M-M, TR-50MA-M, TR-50MC-M, TR-100MA-M, TR-100MC-M, ТЗ-50М-М, ТЗ-100М-М, ТЗ-50МА-М, ТЗ-100МА-М, ТЗ-50МС-М, ТЗ-ЮОМС-М, Т4-50М-М, Т4-100М-М, Т4-50МА-М, Т4-100МА-М, Т4-50МСА-М, Т4-100МС-М, TR-100N-M, T3-100N-M, T4-100N-M, TR-21-M, Т4-21-М, TR-23-M, Т4-23-М, ТЗ-21-М, T3-23-M

Наименование операции

Номер пункта методики

Наименование средств поверки, метрологические характеристики

Номер Госреестра

9 Проверка основной погрешности каналов аналогового ввода сигналов термопар:

TC-S, ТС-В, TC-J, ТС-Т, ТС-Е, ТС-К, TC-N, TC-L, ТС-А1, ТС-А2, ТС-АЗ; измерительных каналов аналогового ввода сигналов термопар с мультиплексированием:

TC-S-М, ТС-В-М, TC-J-М, ТС-Т-М, ТС-Е-М, ТС-К-М, TC-N-M, TC-L-M, ТС-А1-М, ТС-А2-М,ТС-АЗ-М

4.9

1. Прибор для поверки вольтметров В1-12.

Пределы допускаемой основной погрешности установки напряжения: ±(0,02 + 0,00005 Uk/U)% в диапазоне 0,1 В;

± (0,005 + 0,0001 Uk/U) % в диапазоне 10 В.

6013-77

10 Проверка основной погрешности каналов аналогового ввода сигналов термопар с компенсацией температуры холодного спая: TC-L-F

измерительных каналов аналогового ввода сигналов термопар с компенсацией температуры холодного спая с мультиплексированием: TC-L-M-F

4.10

  • 1. Прибор для поверки вольтметров В1-12.

Пределы допускаемой основной погрешности установки напряжения: ±(0,02 ± 0,00005 Uk/U)% в диапазоне 0,1 В;

± (0,005 + 0,0001 Uk/U) % в диапазоне 10 В;

  • 2. Термопреобразователь сопротивления с нормированной статической характеристикой 5 ОМ класс допуска С

6013-77

11 Проверка основной погрешности каналов измерений температуры TMI

4.11

  • 1. Климатическая камера, тип VT7011; диапазон изменения температуры от - 60 до + 60 °C; погрешность поддержания температуры ± 0,5 °C;

неравномерность температуры в объеме камеры ± 0,5 °C;

  • 2. Вольтметр универсальный Щ31. Пределы допускаемой основной погрешности измерения напряжения

± (0,01+0,002 ((Uk/U)-1)) % в диапазоне 1 В;

  • 3. Термопреобразователь сопротивления с нормированной статической характеристикой 5 ОМ по

ГОСТ 6651, W100=l,4280.

6027-01

Наименование операции

Номер пункта методики

Наименование средств поверки, метрологические характеристики

Номер Госреестра

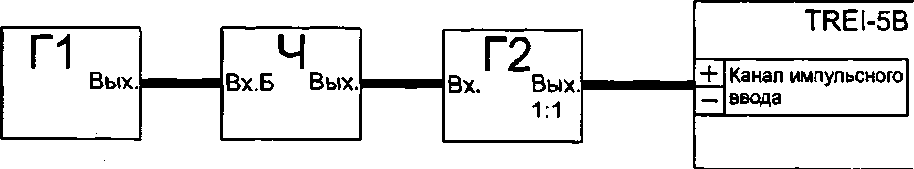

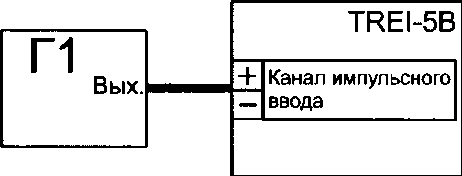

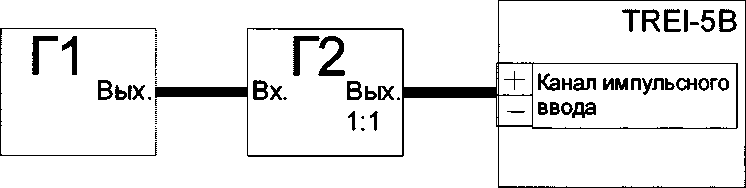

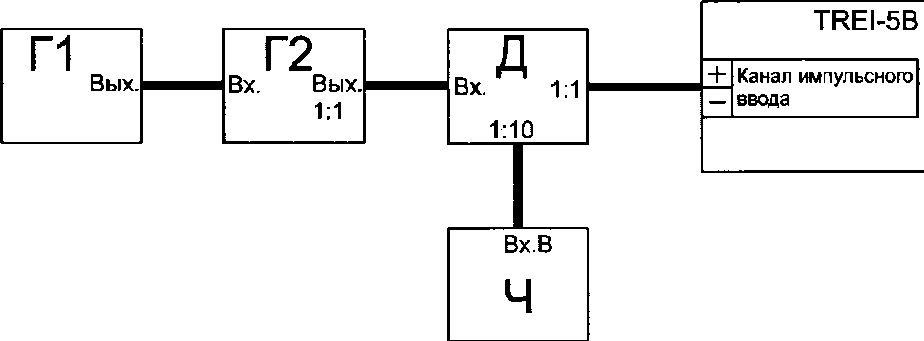

12 Проверка основной погрешности измерений частоты импульсов каналов импульсного ввода: CI-FI-5, CI-FI-12, CI-FI-24, CI-MI-5, CI-MI-12, CI-MI-24, CI-UI

4.12

  • 1. Частотомер электронно-счетный 43-54.

Счёт числа (суммирование) импульсов. Работа в режиме делителя частоты.

  • 2. Генератор импульсов Г5-60 Погрешность установки периода повторения одинарных импульсов ± 1 юЛ

  • 3. Генератор импульсов Г5-54 Погрешность установки длительности основных импульсов в основном диапазоне не превышает ± (О,1т+О,ОЗ мкс).

Погрешность установки амплитуды Погрешность установки амплитуды не превышает ± (0,1 U+K-IB)

  • 4. Делитель 1:10 от генератора импульсов Г5-63

5463-76

4221-74

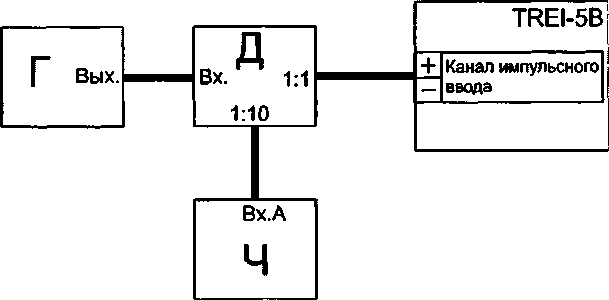

13 Проверка погрешности измерений длительности периода следования импульсов в каналах:

CI-PI-5, CI-PI-12, CI-PI-24, CI-MI-5, CI-MI-12, CI-MI-24;

и проверка погрешности измерений длительности импульсов в каналах: CI-TI-5, CI-TI-12, CI-TI-24, CI-MI-5, CI-MI-12, CI-MI-24

4.13

  • 1. Частотомер электронно-счетный 43-54.

Счёт числа (суммирование) импульсов. Работа в режиме делителя частоты.

  • 2. Генератор импульсов Г5-54.

Погрешность установки длительности основных импульсов в основном диапазоне не превышает ± (0,1т+0,03 мкс).

Погрешность установки амплитуды не превышает ± (0,1 U+K*IB).

  • 3. Делитель 1:10 от генератора импульсов Г5-63

4221-74

14 Проверка погрешности измерений количества импульсов для каналов: CI-NI-5, CI-NI-12, CI-NI-24, CI-DI-5, CI-DI-12, CI-DI-24, CI-MI-5, CI-MI-12, CI-MI-24, CI-UI

4.14

  • 1. Частотомер электронно-счетный 43-54.

Счёт числа (суммирование) импульсов.

Работа в режиме делителя частоты.

  • 2. Генератор импульсов Г5-60. Погрешность установки периода повторения одинарных импульсов ± моЛ

5463-76

Наименование операции

Номер пункта методики

Наименование средств поверки, метрологические характеристики

Номер Госреестра

3. Генератор импульсов Г5-54. Погрешность установки длительности основных импульсов в основном диапазоне не превышает ± (О,1т+О,ОЗ мкс).

Погрешность установки амплитуды не превышает ± (0,1-U+K-IB)

4221-74

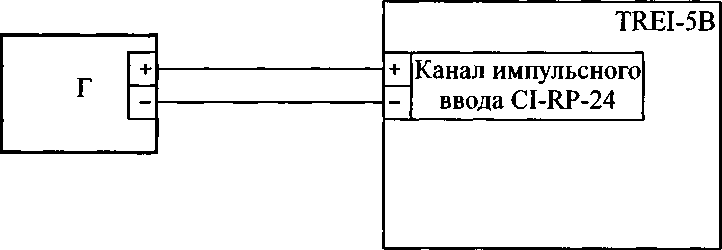

15 Проверка основной погрешности каналов импульсного ввода CI-RP-24

4.15

Генератор импульсов Г5-60.

Погрешность установки периода повторения одинарных импульсов ± 1-юЛ

Погрешность установки амплитуды основных импульсов на внешней согласованной           нагрузке

(50 ± 0,05) Ом ± (0,03 U+2 мВ).

Погрешность установки уровня постоянного напряжения, эквивалентного амплитуде импульсов, не превышает значения ± (0,02 U+2 мВ).

5463-76

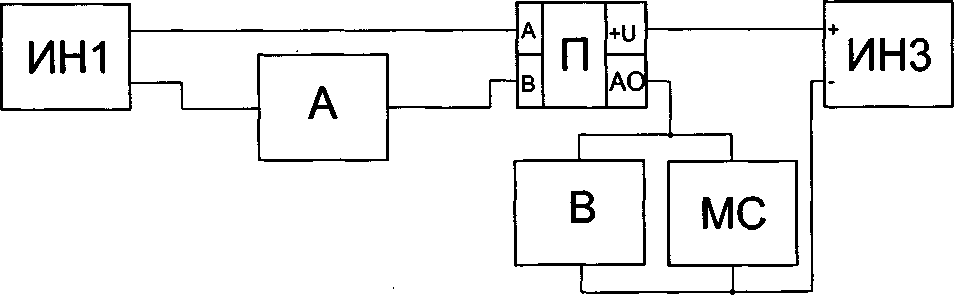

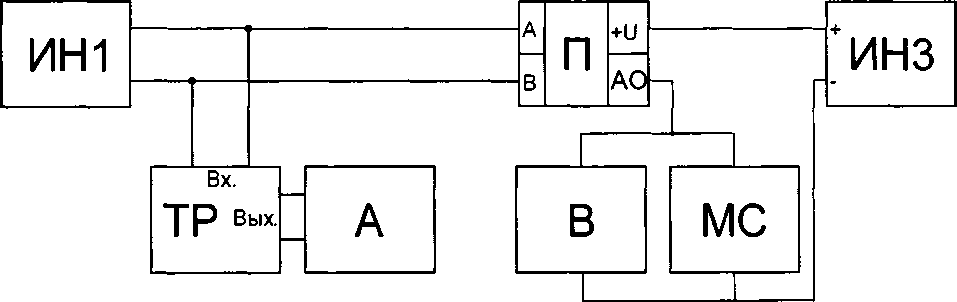

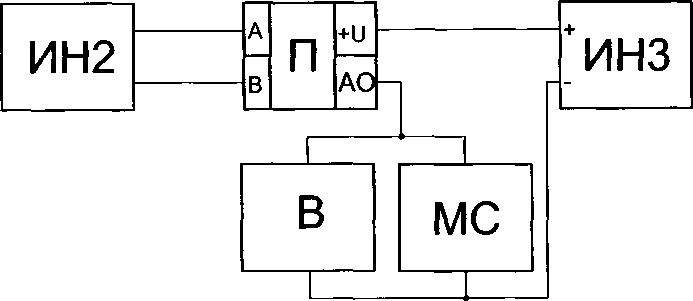

16 Проверка погрешности нормирующих преобразователей серии NCM2

4.16

1. Катушка электрического сопротивления Р331 сопротивлением 100 Ом, 3 разряд.

2. Вольтметр универсальный Щ31.

Пределы допускаемой основной погрешности измерения напряжения ± (0,005+0,001 ((Uk/U)-1)) % в диапазоне 10 В;

3. Источник питания Б5-47. Напряжение до 30 В, ток до 3 А.

  • 4. Установка для поверки амперметров и вольтметров на постоянном и переменном токе У300. Диапазон значений выходного переменного: напряжения от 0,15 до 1000 В, тока от 0,1 до 300 А. Коэффициент нелинейных искажений выходного переменного напряжения 2%.

  • 5. Прибор для поверки вольтметров переменного тока В1-9.

Диапазон выходных напряжений от 100 мкВ до 100 В, коэффициент гармоник выходного напряжения 0,06 %.

1162-58

6027-01

5967-77

2721-71

Наименование операции

Номер пункта методики

Наименование средств поверки, метрологические характеристики

Номер Госреестра

  • 6. Трансформатор тока эталонный двухступенчатый ИТТ-3000.5 Первичный номинальный ток до 3000 А, класс точности 0,01;

  • 7. Мультиметр цифровой прецизионный FLUKE 8508А.

Диапазон измерений отО до 20 А. Относительная погрешность ±(0,0921и + 0,0121к)%.

19457-00

25984-03

17 Установка градуировочных констант измерительных каналов

4.17

Средства поверки, используемые для проверки основной погрешности измерительных каналов.

-

Примечания

  • 1 Допускается применение других средств поверки, обеспечивающих требуемую точность определения проверяемых характеристик.

  • 2 Все средства измерений (СИ), используемые для поверки УПУ «TREI-5B», должны быть внесены в Государственный реестр СИ.

1.2 Вспомогательные средства
  • 1.2.1 В качестве вспомогательного средства поверки должен использоваться IBM PC - совместимый персональный компьютер в следующей конфигурации:

  • - микропроцессор Pentium Ш-600 или выше (рекомендуется Pentium IV-1800);

  • - оперативная память 128 МБ (рекомендуется 256 МБ);

  • - не менее 20 МБ свободного места на жёстком диске;

  • - графический адаптер VGA или SVGA и совместимый монитор;

  • - мышь;

  • - CD-ROM;

  • - адаптер RS-485 для последовательного СОМ порта (для связи с интеллектуальным модулем) или сетевая карта Ethernet (для связи с мастер-модулем);

  • - установленная операционная система версии Windows 2000 или выше.

Данные системные требования являются минимальными только для Windows 2000, для более поздних версий Windows системные требования определяются требованиями самой Windows.

  • 1.2.2  При проведении поверки устройств программного управления TREI-5B-02 в качестве вспомогательных средств может использоваться стандартная АТ клавиатура и SVGA-монитор, подключенные непосредственно к устройству программного управления.

1.3 Программное обеспечение
  • 1.3.1 Операции поверки по пунктам 4.2 - 4.14 настоящей методики необходимо выполнять с использованием программного обеспечения, указанного в таблице 2.

Таблица 2 - Программное обеспечение для проведения поверки

Название программного обеспечения

Эксплуатационная документация

Тип устройства программного управления

Название

Обозначение

Система Unimod Pro Программа поверки и диагностики UMDiag

Система Unimod Pro Руководство пользователя

TREI.00001-16 33 01-1

TREI-5B-04, TREI-5B-05

Программа поверки TREI-5B

Программа поверки TREI-5B Руководство пользователя

TREI1.421457.002-00.ПМ-РП

TREI-5B-02

Программа поверки TREI-5B может запускается на выполнение либо непосредственно в устройстве программного управления TREI-5B-02 (вспомогательный компьютер в этом случае не нужен), либо во вспомогательном персональном компьютере, который с помощью канала Ethernet связан с устройством программного управления.

Система «Unimod Pro» запускается на выполнение только на вспомогательном компьютере.

  • 2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2.1 Требования безопасности
  • 2.1.1  При проведении поверки должны соблюдаться требования безопасности, установленные "Правилами техники безопасности при эксплуатации электроустановок потребителей" (изд. 3), ГОСТ 12.1.019, ГОСТ 12.2.091, требования разделов "Указания мер безопасности" инструкций по эксплуатации применяемых средств поверки.

  • 3 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

3.1 Условия поверки
  • 3.1.1  При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                                  20 ± 2;

  • - относительная влажность окружающего воздуха, %                        30-80;

  • - атмосферное давление, кПа (мм рт. ст.)                          84-106(630-795);

  • - напряжение питания переменного тока (для TREI-5B-02, -04), В            140-260;

  • - напряжение питания переменного тока (для средств поверки), В         220,0 ± 4,4;

  • - частота питающего сетевого напряжения (для TREI-5B-02, -04 и

средств поверки), Гц                                                              50,0 ± 0,5;

  • - напряжение питания постоянного тока (для TREI-5B-05), В              20,4-28,8;

- отсутствие вибрации и электромагнитных полей (кроме поля Земли).

3.2 Подготовка к поверке
  • 3.2.1  Устройства до начала поверки должны быть выдержаны в условиях, указанных в п. 3.1. не менее 2 часов.

  • 3.2.2 До начала поверки следует изучить по эксплуатационной документации указания по технике безопасности устройства программного управления TREI-5B и порядок работы с ним.

  • 4 ПРОВЕДЕНИЕ ПОВЕРКИ

4.1 Внешний осмотр
  • 4.1.1  Внешний осмотр устройства производят до подачи напряжения питания.

  • 4.1.2 Не допускаются к дальнейшей поверке устройства, у которых обнаружена хотя бы одна из перечисленных ниже неисправностей:

  • - неудовлетворительное состояние разъемов и клемм для подключения внешних цепей;

  • - следы обугливания изоляции токоведущих частей устройства;

  • - грубые механические повреждения внутренних частей устройства.

4.2 Проверка программного обеспечения
  • 4.2.1  Система Unimod Pro при запуске проверяет наличие компонентов, вычисляет их контрольную сумму и сравнивает с эталоном. В случае несовпадения программа аварийно завершается.

  • 4.2.2 Для проверки версий компонентов программного обеспечения (ПО) и их контрольных сумм активировать элемент меню «О программе».

  • 4.2.3 Для системы Unimod Pro компоненты должны иметь реквизиты, приведенные в таблице 3.

Таблица 3

Наименование компонента

Где используется

Версия

Дата создания

CRC - код

Программа метрологии

Выполняется в модулях контроллера

1.0.3

14-04-2008

8A99h

Программа поверки каналов аналогового ввода

Выполняется на компьютере из программы UMdiag

1.0.2

16-01-2006

5A68h

Программа поверки каналов аналогового вывода

Выполняется на компьютере из программы UMdiag

1.0.2

16-01-2006

DAC9h

Таблица температурной линеаризации

Используется компонентами программы UMdiag

6.0

14-01-2008

3733h

  • 4.2.4 Для программы поверки TREI-5B компоненты должны иметь реквизиты, приведенные в таблице 4.

Таблица 4

Наименование компонента

Где используется

Версия

Дата создания

CRC - код

Программа поверки каналов аналогового ввода

Используется программой поверки TREI-5B

5.7

09-02-2005

2141h

Программа поверки каналов аналогового вывода

Используется программой поверки TREI-5B

3.3

29-08-2002

Е5Е1Ь

Компонент поверки каналов импульсного ввода

Используется программой поверки TREI-5B

4.6

06-12-2003

53A7h

Таблица температурной линеаризации

Используется программой поверки TREI-5B

2.0

6-10-2003

1349h

  • 4.2.5 Проверка контрольных сумм программных функциональных блоков для вычисления физических свойств, расхода и количества природного газа, влажного нефтяного газа, воды и пара.

    • 4.2.5.1 Подключить TREI-5B к персональному компьютеру с установленным программным обеспечением UMDiag, входящим в пакет программного обеспечения Unimod Pro. При включении TREI-5B с него считывается код контрольной суммы.

    • 4.2.5.2 Выбрать абонент мастер-модуля с помощью UMDiag.

    • 4.2.5.3 Зайти в меню «Диагностика/Контрольные суммы».

    • 4.2.5.4 Сравнить данные окна «Контрольные суммы» с данными таблицы 5.

Таблица 5 - Идентификационные данные ПО вычислений физических свойств, расхода и количества природного газа, влажного нефтяного газа, воды и пара

Идентификационные данные (признаки)

Значение

Назначение ПО

Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств по ГОСТ 8.586

Расчет физических свойств природного газа ГОСТ 30319.2-2015

Расчет физических свойств природного газа ГОСТ 30319.3-2015

Расчет термодинамических свойств воды и пара согласно ГСССД 187-99 и LAPWS R7-97(2012)

Расчет свойств влажного нефтяного газа по методике ГСССД МР 113-03

Определения плотности смеси газов при стандартных условиях по компонентному составу

Идентификационное наименование ПО

FLOW R 20

05

GOST 3031

9_2_2015

GOST 30319 3

2015

IF_97_2012

MR 113 V

2

DS CALC 20 15

Номер версии (идентификационный номер ПО)

1.0

1.0

1.0

1.0

1.0

1.0

Цифровой идентификатор ПО

8ССА

А4Е8

5CD2

0EF3

E7FD

F2B0

Алгоритм подсчёта контрольной суммы

CRC 16

Устройство признаётся годным, если идентификационные данные фактически установленного ПО, совпадают с приведёнными в таблицах настоящей методики поверки.

  • 4.3 Проверка основной приведенной погрешности измерительных каналов аналогового ввода тока AI-5mA, AI-0-5mA, AI-0-5mA-N, AI-0-5mA-L, AI-10mA, AI-0-20mA, AI-4-20mA,  AI-0-20mA-N,  AI-4-20mA-N,  AI-0-20mA-Nl,  AI-4-20mA-Nl,  AI-0-20mA-L,

AI-4-20mA-L, AI-0-20mA-Ll, AI-4-20mA-Ll, AI-0-20mA-PR, AI-4-20mA-PR каналов аналогового ввода тока с мультиплексированием AI-5mA-M, AI-0-5mA-M, AI-0-5mA-NM, AI-10mA-M, AI-0-20mA-M, AI-4-20mA-M, AI-0-20mA-NM, AI-4-20mA-NM

  • 4.3.1  Для проверки основной приведенной погрешности измерительных каналов аналогового ввода тока подключить эталоны в соответствии с рисунком 1.

Примечания

  • 1 Схема, изображённая на рисунке 16, может применяться для поверки каналов, используемых совместно с источником напряжения постоянного тока (24 В). В качестве источника напряжения постоянного тока может использоваться как внешний источник, так и внутренний - модуль OPV. В этой схеме входной ток канала регулируется включенным последовательно в цепь магазином сопротивлений (путём изменения сопротивления) или другим устройством, позволяющим регулировать протекающий через него ток.

  • 2 Проверка установленного значения входного тока каналов AI-5mA, AI-0-5mA, AI-0-5mA-M, AI-5mA-M, AI-0-5mA-N, AI-0-5mA-NM, AI-0-5mA-L, осуществляется косвенным методом путём измерения вольтметром падения напряжения на сопротивлении R = 200 Ом двух катушек электрического сопротивления Р331 сопротивлением 100 Ом, включенных последовательно.

  • 3 Проверка установленного значения входного тока каналов AI-10mA, AI-10mA-M осуществляется косвенным методом путём измерения вольтметром падения напряжения на сопротивлении R = 100 Ом катушки электрического сопротивления Р331 сопротивлением 100 Ом.

  • 4 Проверка установленного значения входного тока каналов AI-0-20mA, AI-4-20mA, AI-0-20mA-PR, AI-04-20mA-PR, AI-0-20mA-M, AI-4-20mA-M, AI-0-20mA-N, AI-4-20mA-N, AI-0-20mA-Nl, AI-4-20mA-Nl, AI-0-20mA-L, AI-4-20mA-L, AI-0-20mA-Ll, Al-4-20mA-Ll, AI-0-20mA-NM, AI-4-20mA-NM осуществляется косвенным методом путём измерения вольтметром падения напряжения на сопротивлении R = 50 Ом двух катушек электрического сопротивления Р331 сопротивлением 100 Ом, включенных параллельно.

  • 5 Проверка установленного значения входного тока каналов AI-0-20mA-N, AI-4-20mA-N, AI-0-20mA-Nl, AI-4-20mA-Nl, AI-0-20mA-NM, AI-4-20mA-NM осуществляется по схеме, изображенной на рисунке 1в.

  • 6 На рисунке 1 и на всех последующих рисунках настоящей методики не показаны используемые вспомогательные средства (персональный компьютер, стандартная клавиатура АТ и монитор VGA)

  • 4.3.2  Установить на входе поверяемого канала значение сигнала, указанное в графе 4 таблицы 6 (соответствующие значения показаний вольтметра представлены в графе 3 таблицы 6). Произвести измерение.

Таблица 6

Тип канала

Сопротивление нагрузки канала, Ом

Номинальное значение показаний вольтметра, В

Номинальное значение вход-ного сигнала, мА

Допускаемые значения результата измерений, мА

минимум

максимум

1

2

3

4

5

6

AI-5mA,

200

-0,990

-4,950

-4,954

-4,946

AI-5mA-M

(2 катушки Р331

-0,500

-2,500

-2,504

-2,496

сопротивлением

0,000

0,000

-0,004

0,004

100 Ом

0,500

2,500

2,496

2,504

последовательно)

0,990

4,950

4,946

4,954

Тип канала

Сопротивление нагрузки канала, Ом

Номинальное значение показаний вольтметра, В

Номинальное значение вход-ного сигнала, мА

Допускаемые значения результата измерений, мА

минимум

максимум

1

2

3

4

5

6

AI-10mA,

100

-0,995

-9,950

-9,958

-9,942

AI-10mA-M

(1 катушка РЗ 31

-0,500

-5,000

-5,008

-4,992

сопротивлением

0,000

0,000

-0,008

0,008

100 Ом)

0,500

0,995

5,000

9,950

4,992

9,942

5,008

9,958

AI-0-5mA

200

0,010

0,050

0,048

0,052

AI-0-5mA-M

(2 катушки Р331

0,250

1,250

1,248

1,252

сопротивлением

0,500

2,500

2,498

2,502

100 Ом

0,750

3,750

3,748

3,752

последовательно)

0,990

4,950

4,948

4,952

AI-0-5mA-N

200

0,010

0,050

0,030

0,070

AI-0-5mA-NM

(2 катушки Р331

0,250

1,250

1,230

1,270

сопротивлением

0,500

2,500

2,480

2,520

100 Ом

0,750

3,750

3,730

3,770

последовательно)

0,990

4,950

4,930

4,970

AI-0-5mA-L

200

0,010

0,050

0,046

0,054

(2 катушки Р331

0,250

1,250

1,246

1,254

сопротивлением

0,500

2,500

2,496

2,504

100 Ом

0,750

3,750

3,746

3,754

последовательно)

0,990

4,950

4,946

4,954

AI-0-20mA

50

0,0025

0,050

0,042

0,058

AI-0-20mA-M

(2 катушки РЗЗ1

0,250

5,000

4,992

5,008

сопротивлением

0,500

10,000

9,992

10,008

100 Ом

0,750

15,000

14,992

15,008

параллельно)

0,9975

19,950

19,942

19,958

AI-4-20mA

50

0,2025

4,050

4,042

4,058

AI-4-20mA-M

(2 катушки РЗЗ 1

0,400

8,000

7,992

8,008

сопротивлением

0,600

12,000

11,992

12,008

100 Ом

0,800

16,000

15,992

16,008

параллельно)

0,9975

19,950

19,942

19,958

AI-0-20mA-N

50

0,0025

0,050

0,034

0,066

AI-0-20mA-NM

(2 катушки Р331

0,250

5,000

4,984

5,016

AI-0-20mA-L

сопротивлением

0,500

10,000

9,984

10,016

100 Ом

0,750

15,000

14,984

15,016

параллельно)

0,9975

19,950

19,934

19,966

AI-4-20mA-N

50

0,2025

4,050

4,034

4,066

AI-4-20mA-NM

(2 катушки РЗЗ 1

0,400

8,000

7,984

8,016

AI-4-20mA-L

сопротивлением

0,600

12,000

11,984

12,016

100 Ом

0,800

16,000

15,984

16,016

параллельно)

0,9975

19,950

19,934

19,966

AI-0-20mA-Nl

50

0,0025

0,050

0,018

0,082

AI-0-20mA-Ll

(2 катушки РЗЗ 1

0,250

5,000

4,968

5,032

сопротивлением

0,500

10,000

9,968

10,032

100 Ом

0,750

15,000

14,968

15,032

параллельно)

0,9975

19,950

19,918

19,982

Тип канала

Сопротивление нагрузки канала, Ом

Номинальное значение показаний вольтметра, В

Номинальное значение вход-ного сигнала, мА

Допускаемые значения результата измерений, мА

минимум

максимум

1

2

3

4

5

6

AI-4-20mA-Nl

50

0,2025

4,050

4,018

4,082

AI-4-20mA-Ll

(2 катушки РЗЗ1

0,400

8,000

7,968

8,032

сопротивлением

0,600

12,000

11,968

12,032

100 Ом

0,800

16,000

15,968

16,032

параллельно)

0,9975

19,950

19,918

19,982

AI-0-20mA-PR

50

0,0025

0,050

0,046

0,054

(2 катушки Р331

0,250

5,000

4,996

5,004

сопротивлением

0,500

10,000

10,996

10,004

100 Ом

0,750

15,000

15,996

15,004

параллельно)

0,9975

19,950

19,946

19,954

AI-4-20mA-PR

50

0,2025

4,050

4,046

4,054

(2 катушки Р331

0,400

8,000

7,996

8,004

сопротивлением

0,600

12,000

11,996

12,004

100 Ом

0,800

16,000

15,996

16,004

параллельно)

0,9975

19,950

19,946

19,954

Примечание - Допускаемые значения, приведённые в графах 5 и 6, рассчитаны по формулам:

Лш. = Акш - °>8 х |А| > 7тах = 7ном + 0,8 х |Д|, где     и 1   - минимум (графа 5) и максимум (графа 6) до

пускаемых значений результата измерений, 1тм - номинальное значение входного сигнала (графа 4), А -пределы допускаемой абсолютной погрешности, А = у х (Д - 7н )/100, у - пределы допускаемой приведённой погрешности, 7Н и 7К - начальное и конечное значения диапазона измерений

  • 4.3.3  Действия по п.4.3.2 повторить для каждой точки диапазона измерений поверяемого канала.

  • 4.3.4  Результаты поверки канала считаются положительными, если результаты измерений канала в каждой поверяемой точке диапазона измерений (указанной в графе 4 таблицы 6) не выходят за пределы, ограниченные значениями, указанными в графах 5 и 6 таблицы 6.

  • 4.3.5  В случае, если в одной из поверяемых точек измеренное значение равно или превышает допускаемое значение, приведенное в таблице 6 (графы 5 и 6), то необходимо выполнить действия по п.4.17 и повторить проверку основной погрешности. Если после проведения процедуры градуировки измерительного канала требования п.4.3.4 не выполняются, то неисправное устройство программного управления (или модуль, содержащий неисправный канал) необходимо отправить на предприятие-изготовитель для анализа и устранения неисправности. В формуляре устройства программного управления делается отметка о проведенной градуировке измерительного канала или его неисправности.

  • 4.4 Проверка основной приведенной погрешности измерительных каналов аналогового ввода напряжения AI-0-5V, AI-5V, AI-0-10V, AI-10V, AI-0-19mV, AI-19mV, AI-0-75mV, AI-75mV, AI-0-75mV-PR, AI-75mV-PR, AI-0-5V-PR, AI-5V-PR, AI-0-10V-PR, AI-10V-PR каналов аналогового ввода напряжения с мультиплексированием AI-0-5V-M, AI-5V-M, AI-0-10V-M, AI-10V-M, AI-0-19mV-M, AI-19mV-M, AI-0-75mV-M,AI-75mV-M

    • 4.4.1 Для проверки основной приведенной погрешности измерительных каналов аналогового ввода напряжения подключить эталоны в соответствии с рисунком 2.

  • 4.4.2 Основная погрешность проверяется у каждого измерительного канала аналогового ввода.

Таблица 7

Тип канала

Номинальное значение входного сигнала для канала

Допускаемые значения результата измерений

минимум

максимум

1

2

3

4

AI-0-5V,

0,050 В

0,048 В

0,052 В

AI-0-5V-M

1,250 В

1,248 В

1,252 В

2,500 В

2,498 В

2,502 В

3,750 В

3,748 В

3,752 В

4,950 В

4,948 В

4,952 В

AI-5V,

-4,950 В

-4,954 В

-4,946 В

AI-5V-M

-2,500 В

-2,504 В

-2,496 В

0,000 В

-0,004 В

0,004 В

2,500 В

2,496 В

2,504 В

4,950 В

4,946 В

4,954 В

AI-0-10V,

0,050 В

0,046 В

0,054 В

AI-0-10V-M

2,500 В

2,496 В

2,504 В

5,000 В

4,996 В

5,004 В

7,500 В

7,496 В

7,504 В

9,950 В

9,946 В

9,954 В

AI-10V,

-9,950 В

-9,958 В

-9,942 В

AI-10V-M

-5,000 В

-5,008 В

-4,992 В

0,000 В

-0,008 В

0,008 В

5,000 В

4,992 В

5,008 В

9,950 В

9,942 В

9,958 В

AI-0-5V-PR

0,050 В

0,049 В

0,051 В

1,250 В

1,249 В

1,251 В

2,500 В

2,499 В

2,501 В

3,750 В

3,749 В

3,751 В

4,950 В

4,949 В

4,951 В

AI-5V-PR

-4,950 В

-4,952 В

-4,948 В

-2,500 В

-2,502 В

-2,498 В

0,000 В

-0,002 В

0,002 В

2,500 В

2,498 В

2,502 В

4,950 В

4,948 В

4,952 В

AI-0-10V-PR

0,050 В

0,048 В

0,052 В

2,500 В

2,498 В

2,502 В

5,000 В

4,998 В

5,002 В

7,500 В

7,498 В

7,502 В

9,950 В

9,948 В

9,952 В

AI-10V-PR

-9,950 В

-9,954 В

-9,946 В

-5,000 В

-5,004 В

-4,996 В

0,000 В

-0,004 В

0,004 В

5,000 В

4,996 В

5,004 В

9,950 В

9,946 В

9,954 В

AI-0-19mV,

0,050 мВ

0,0348 мВ

0,0652 мВ

AI-0-19mV-M

4,750 мВ

4,7348 мВ

4,7652 мВ

9,500 мВ

9,4848 мВ

9,5152 мВ

14,250 мВ

14,2348 мВ

14,2652 мВ

18,950 мВ

18,9348 мВ

18,9652 мВ

Тип канала

Номинальное значение входного сигнала для канала

Допускаемые значения результата измерений

минимум

максимум

1

2

3

4

AI-19mV,

-18,950 мВ

-18,9804 мВ

-18,9196 мВ

AI-19mV-M

-9,500 мВ

-9,5304 мВ

-9,4696 мВ

0,000 мВ

-0,0304 мВ

0,0304 мВ

9,500 мВ

9,4696 мВ

9,5304 мВ

18,950 мВ

18,9196 мВ

18,9804 мВ

AI-0-75mV,

0,05 мВ

0,02 мВ

0,08 мВ

AI-0-75mV-M

19,50 мВ

19,47 мВ

19,53 мВ

39,00 мВ

38,97 мВ

39,03 мВ

58,50 мВ

58,47 мВ

58,53 мВ

74,95 мВ

74,92 мВ

74,98 мВ

AI-75mV,

-74,95 мВ

-75,01 мВ

-74,89 мВ

AI-75mV-M

-39,00 мВ

-39,06 мВ

-38,94 мВ

0,00 мВ

-0,06 мВ

0,06 мВ

39,00 мВ

38,94 мВ

39,06 мВ

74,95 мВ

74,89 мВ

75,01 мВ

AI-0-75mV-PR

0,05 мВ

0,035 мВ

0,065 мВ

19,50 мВ

19,485 мВ

19,515 мВ

39,00 мВ

38,985 мВ

39,015 мВ

58,50 мВ

58,485 мВ

58,515 мВ

74,95 мВ

74,935 мВ

74,965 мВ

AI-75mV-PR

-74,95 мВ

-74,98 мВ

-74,92 мВ

-39,00 мВ

-39,03 мВ

-38,97 мВ

0,00 мВ

-0,03 мВ

0,03 мВ

39,00 мВ

38,97 мВ

39,03 мВ

74,95 мВ

74,92 мВ

74,98 мВ

Примечание - Допускаемые значения, приведённые в графах 3 и 4, рассчитаны по формулам:

^тах = ^ном + °>8 х |А|> гДе Цпи> и     - минимум (графа 3) и максимум

(графа 4) допускаемых значений результата измерений, t/HOM - номинальное значение входного сигнала

(графа 4), А - пределы допускаемой абсолютной погрешности, А = у х ({7К - U„ )/100, где у - преде-

лы допускаемой приведённой погрешности, UH и UK- начальное и конечное значения диапазона измерений.

  • 4.4.3 Проверка основной приведенной погрешности в каждой поверяемой точке диапазона измерений поверяемого канала производится в следующей последовательности:

а) перевести прибор для проверки вольтметров 111 1В в режим источника напряжений;

б) установить его значение равным указанному в графе 2 таблицы 7 для каждой точки поверяемого канала;

в) результат измерения поверяемого канала в поверяемой точке диапазона не должен выходить за пределы, ограниченные значениями, указанными в графах 3 «минимум» и 4 «максимум» таблицы 7 для канала данного типа.

  • 4.4.4 Результаты поверки канала считаются положительными, если в каждой поверяемой точке его диапазона измерений выполняется требование п.4.4.3в.

  • 4.4.5 В случае, если в одной из поверяемых точек измеренное значение равно или превышает допускаемое значение, приведенное в таблице 7 (графы 3 и 4), то необходимо выполнить действия по п.4.17 и повторить проверку основной погрешности. Если после проведения процеду-

ры градуировки измерительного канала требования п.4.4.4 не выполняются, то неисправное устройство программного управления (или модуль, содержащий неисправный канал) необходимо отправить на предприятие-изготовитель для анализа и устранения неисправности. В формуляре устройства программного управления делается отметка о проведенной градуировке измерительного канала или его неисправности.

  • 4.5 Проверка основной приведенной погрешности измерительных каналов аналогового ввода сопротивления AR-lOOOm, AR-2000m, AR-5000m, R3-1000m, R3-2000m, R3-5000m, R4-1000m, R4-2000m, R4-5000m, измерительных каналов аналогового ввода сопротивления с мультиплексированием AR-lOOOm-М, AR-2000m-M,  AR-5000m-M,

R3-1000m-M, R3-2000m-M, R3-5000m-M, R4-1000m-M, R4-2000m-M, R4-5000m-M.

  • 4.5.1  Для проверки основной приведенной погрешности измерительных каналов аналогового ввода сопротивления, методом прямых измерений значений многозначной меры сопротивлений, подключить измерительные каналы к образцовой МС в соответствии:

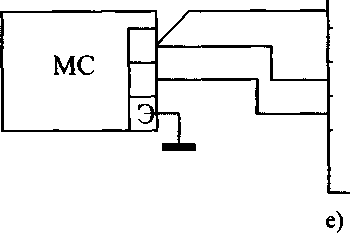

  • - с рисунком 3 для каналов AR;

  • - с рисунком 4а или 46 для каналов R3;

  • - с рисунком 5а или 56 для каналов R4.

  • 4.5.2 Основная приведенная погрешность проверяется у каждого измерительного канала аналогового ввода сопротивления.

Таблица 8

Тип канала

Номинальное значение входного сигнала для канала, Ом

Допускаемые значения результата измерений, Ом

минимум

максимум

1

2

3

4

AR-lOOOm

0,10

0,080

0,120

R3-1000m

25,00

24,980

25,020

R4-1000m

50,00

49,980

50,020

AR-lOOOm-М

75,00

74,980

75,020

R4-1000m-M

99,90

99,880

99,920

0,10

0,068

0,132

25,00

24,968

25,032

R3-1000m-M

50,00

49,968

50,032

75,00

74,968

75,032

99,90

99,868

99,932

AR-2000m

0,20

0,160

0,240

R3-2000m

50,00

49,960

50,040

R4-2000m

100,00

99,960

100,040

AR-2000m-M

150,00

149,960

150,040

R4-2000m-M

199,80

199,760

199,840

0,20

0,136

0,264

50,00

49,936

50,064

R3-2000m-M

100,00

99,936

100,064

150,00

149,936

150,064

199,80

199,736

199,864

AR-5000m

0,50

0,400

0,600

R3-5000m

125,00

124,900

125,100

R4-5000m

250,00

249,900

250,100

AR-5000m-M

375,00

374,900

375,100

R4-5000m-M

499,50

499,400

499,600

Тип канала

Номинальное значение входного сигнала для канала, Ом

Допускаемые значения результата измерений, Ом

минимум

максимум

1

2

3

4

0,50

0,340

0,660

125,00

124,840

125,160

R3-5000m-M

250,00

249,840

250,160

375,00

374,840

375,160

499,50

499,340

499,660

Примечание - Допускаемые значения, приведённые в графах 3 и 4, рассчитаны по формулам:

= R«OM - °>8 х |д| > Лп» = RHOM + °>8 х |А| ’ где ^nun и Лтах - минимум (графа 3) и максимум (графа 4) допускаемых значений результата измерений, 7?ном - номинальное значение температуры (графа 2), А - пределы допускаемой абсолютной погрешности, А = ух(7?к -7?н)/100, у - пределы допускаемой приведённой погрешности, RH и RK - начальное и конечное значения диапазона измерений

  • 4.5.3 Проверка основной погрешности в каждой поверяемой точке диапазона измерения поверяемого канала производится в следующей последовательности:

а) установить значение магазина сопротивлений МС равным, указанному соответственно в графе 2, таблицы 8 для исследуемой точки поверяемого канала;

б) результат измерения не должен выходить за пределы, указанными в графах 3 «минимум» и 4 «максимум» таблицы 8 для канала данного типа.

  • 4.5.4 Результаты поверки канала считаются положительными, если в каждой поверяемой точке его диапазона измерений выполняется требование п. 4.5.36.

  • 4.5.5 В случае, если в одной из поверяемых точек измеренное значение равно или превышает допускаемое значение, приведенное в таблице 8 (графы 3 и 4), то необходимо выполнить действия по п.4.17 и повторить проверку основной погрешности. Если после проведения процедуры градуировки измерительного канала требования п.4.5.4 не выполняются, то неисправное устройство программного управления (или модуль, содержащий неисправный канал) необходимо отправить на предприятие-изготовитель для анализа и устранения неисправности. В формуляре устройства программного управления делается отметка о проведенной градуировке измерительного канала или его неисправности.

4.6 Проверка основной приведенной погрешности измерительных каналов аналогового вывода тока АО-0-20тА, АО-4-20тА, АО-Е-0-20тА, АО-Е-4-20тА
  • 4.6.1 Для проверки основной приведенной погрешности каналов аналогового вывода тока подключить эталоны:

  • - для AO-0-20mA, АО-4-20тА в соответствии с рисунком 6,

  • - для АО-Е-0-20тА, АО-Е-4-20тА в соответствии с рисунком 9.

  • 4.6.2 Примечание - Допускается использовать в качестве эталона канал аналогового ввода AI-0-20mA. Схема подключений показана для АО-0-20тА, АО-4-20тА на рисунке 8.

  • 4.6.3 Задать на выходе поверяемого канала номинальное значение выходного сигнала, указанное в графе 2 таблицы 9. Произвести измерение.

  • 4.6.4 Действия по п. 4.6.3 повторить для каждой поверяемой точки диапазона измерений поверяемого канала.

Таблица 9

Тип канала

Номинальное значение выходного сигнала, мА

Допускаемые значения показаний вольтметра, В

Допускаемые значения выходного тока канала, мА

минимум

максимум

минимум

максимум

1

2

3

4

5

6

0

-0,0008

0,0008

-0,0160

0,0160

5

0,2492

0,2508

4,9840

5,0160

АО-0-20тА

10

0,4992

0,5008

9,9840

10,0160

15

0,7492

0,7508

14,9840

15,0160

20

0,9992

1,0008

19,9840

20,0160

4

0,1992

0,2008

3,9840

4,0160

8

0,3992

0,4008

7,9840

8,0160

АО-4-20тА

12

0,5992

0,6008

11,9840

12,0160

16

0,7992

0,8008

15,9840

16,0160

20

0,9992

1,0008

19,9840

20,0160

0,1

-0,0004

0,0004

-0,0080

0,0080

5

0,2496

0,2504

4,9920

5,0080

АО-Е-0-20тА

10

0,4996

0,5004

9,9920

10,0080

15

0,7496

0,7504

14,9920

15,0080

20

0,9996

1,0004

19,9920

20,0080

4

0,1996

0,2004

3,9920

4,0080

8

0,3996

0,4004

7,9920

8,0080

АО-Е-4-20тА

12

0,5996

0,6004

11,9920

12,0080

16

0,7996

0,8004

15,9920

16,0080

20

0,9996

1,0004

19,9920

20,0080

Примечание - Допускаемые значения, приведённые в графах 5 и 6, рассчитаны по ( 7min = Лом - 0,8 х |Д|, 7тах = 7НОМ + 0,8 х |Д|, где 7^ и 7^ - минимум (графа 5) и макси* пускаемых значений результата измерений, 7Н0М - номинальное значение входного сигна А - пределы допускаемой абсолютной погрешности, А = у х (7К - 7Н )/100, у - пределы приведённой погрешности, 7Н и 7К - начальное и конечное значения диапазона измеренг

юрмулам: [ум (графа 6) дола (графа 2), допускаемой 1Й

  • 4.6.5 Результаты поверки канала считаются положительными, если показания вольтметра в каждой поверяемой точке диапазона измерений (указанной в графе 2 таблицы 9) не выходят за пределы, ограниченные значениями, указанными в графах 3, 4 таблицы 9.

  • 4.6.6 В случае, если в одной из поверяемых точек измеренное значение равно или превышает допускаемое значение, приведенное в таблице 9 (графы 5 и 6), то необходимо выполнить действия по п.4.17 и повторить проверку основной погрешности. Если после проведения процедуры градуировки измерительного канала требования п.4.6.5 не выполняются, то неисправное устройство программного управления (или модуль, содержащий неисправный канал) необходимо отправить на предприятие-изготовитель для анализа и устранения неисправности. В формуляре устройства программного управления делается отметка о проведенной градуировке измерительного канала или его неисправности.

4.7 Проверка основной приведенной погрешности измерительных каналов аналогового вывода напряжения AO-0-5V, AO-0-10V
  • 4.7.1 Для проверки основной приведенной погрешности каналов аналогового вывода напряжения подключить эталоны в соответствии с рисунком 7.

Примечание - Допускается использовать в качестве эталона каналы аналогового ввода AI-0-5V и AI-0-10V для каналов аналогового вывода АО-О-5 V и АО-О-10V соответственно. Схема подключений показана на рисунке 8.

  • 4.7.2 Задать на выходе поверяемого канала номинальное значение выходного сигнала, указанное в графе 2 таблицы 10. Произвести измерение.

Таблица 10

Тип канала

Номинальное значение выходного сигнала, В

Допускаемые значения показаний вольтметра, В

минимум

максимум

1

2

3

4

AO-0-5V

0,00

1,25

2,50

3,75

5,00

-0,0040

1,2460

2,4960

3,7460

4,9960

0,0040

1,2540

2,5040

3,7540

5,0040

AO-0-10V

0,00

  • 2.50

5,00

  • 7.50

10,00

-0,0080

  • 2.4920

  • 4.9920

  • 7.4920

  • 9.9920

0,0080

  • 2.5080

5,0080

  • 7.5080

10,0080

Примечание - Допускаемые значения, приведённые в графах 3 и 4, рассчитаны по формулам: ^т.п =         X |д|, Umax = ити + 0,8 X |А|, где Umm и     - минимум (графа 3) и максимум (графа 4)

допускаемых значений результата измерений, С7Н0М - номинальное значение выходного сигнала (графа 2), А - пределы допускаемой абсолютной погрешности, А = у х (UK - UH )/100, у - пределы допускаемой приведённой погрешности, Un и UK - начальное и конечное значения диапазона измерений

  • 4.7.3 Действия по п. 4.7.2 повторить для каждой поверяемой точки диапазона измерений поверяемого канала.

  • 4.7.4 Результаты поверки канала считаются положительными, если показания вольтметра в каждой поверяемой точке диапазона измерений (указанной в графе 2 таблицы 10) не выходят за пределы, ограниченные значениями, указанными в графах 3 и 4, таблицы 10.

  • 4.7.5 В случае, если в одной из поверяемых точек измеренное значение равно или превышает допускаемое значение, приведенное в таблице 10 (графы 3 и 4), то необходимо выполнить действия по п.4.17 и повторить проверку основной погрешности. Если после проведения процедуры градуировки измерительного канала требования п.4.7.4 не выполняются, то неисправное устройство программного управления (или модуль, содержащий неисправный канал) необходимо отправить на предприятие-изготовитель для анализа и устранения неисправности. В формуляре устройства программного управления делается отметка о проведенной градуировке измерительного канала или его неисправности.

4.8 Проверка основной абсолютной погрешности каналов аналогового ввода температуры с помощью термопреобразователей сопротивления
  • 4.8.1 Для проверки основной абсолютной погрешности каналов аналогового ввода температуры с помощью термопреобразователей сопротивления подключить эталоны в соответствии:

  • - с рисунком 3 для каналов TR;

  • - с рисунком 4 для каналов ТЗ;

  • - с рисунком 5 для каналов Т4.

  • 4.8.2 Установить на входе поверяемого канала значение сопротивления, указанное в графе 3 таблицы 11. Произвести измерение.

Таблица 11

Тип канала

Номинальное значение температуры в поверяемой точке, °C

Номинальное значение, устанавливаемое на МС, Ом

Допускаемые значения измеряемой величины,°C

минимум

максимум

1

2

3

4

5

TR-50M

-200

6,09

-200,16

-199,84

ТЗ-50М

-100

28,27

-100,16

-99,84

Т4-50М

0

50,00

-0,16

0,16

TR-50M-M

100

71,39

99,84

100,16

200

92,78

199,84

200,16

-200

6,09

-200,32

-199,68

-100

28,27

-100,32

-99,68

ТЗ-50М-М

0

50,00

-0,32

0,32

100

71,39

99,68

100,32

200

92,78

199,68

200,32

-200

6,09

-200,24

-199,76

-100

28,27

-100,24

-99,76

Т4-50М-М

0

50,00

-0,24

0,24

100

71,39

99,76

100,24

200

92,78

199,76

200,24

TR-100M

-200

12,17

-200,16

199,84

-100

56,53

-100,16

-99,84

ТЗ-100М

0

100,00

-0,16

0,16

Т4-100М

100

142,78

99,84

100,16

TR-100M-M

200

185,55

199,84

200,16

-200

12,17

-200,32

-199,68

-100

56,53

-100,32

-99,68

ТЗ-100М-М

0

100,00

-0,32

0,32

100

142,78

99,68

100,32

200

185,55

199,68

200,32

-200

12,17

-200,24

-199,76

-100

56,53

-100,24

-99,76

Т4-100М-М

0

100,00

-0,24

0,24

100

142,78

99,76

100,24

200

185,55

199,76

200,24

TR-50MA

-50

39,35

-50,16

-49,84

0

50,00

-0,16

0,16

ТЗ-50МА

50

60,66

49,84

50,16

Т4-50МА

100

71,31

99,84

100,16

TR-50MA-M

200

92,62

199,84

200,16

-50

39,35

-50,32

-49,68

0

50,00

-0,32

0,32

ТЗ-50МА-М

50

60,66

49,68

50,32

100

71,31

99,68

100,32

200

92,62

199,68

200,32

-50

39,35

-50,24

-49,76

0

50,00

-0,24

0,24

Т4-50МА-М

50

60,66

49,76

50,24

100

71,31

99,76

100,24

200

92,62

199,76

200,24

Тип канала

Номинальное значение температуры в поверяемой точке, °C

Номинальное значение, устанавливаемое на МС, Ом

Допускаемые значения измеряемой величины,°C

минимум

максимум

1

2

3

4

5

TR-100MA

-50

78,69

-50,16

-49,84

ТЗ-100МА

0

100,00

-0,16

0,16

Т4-100МА

50

121,31

49,84

50,16

TR-100MA-M

100

142,62

99,84

100,16

200

185,23

199,84

200,16

-50

78,69

-50,32

-49,68

0

100,00

-0,32

0,32

ТЗ-100МА-М

50

121,31

49,68

50,32

100

142,62

99,68

100,32

200

185,23

199,68

200,32

-50

78,69

-50,24

-49,76

0

100,00

-0,24

0,24

Т4-100МА-М

50

121,31

49,76

50,24

100

142,62

99,76

100,24

200

185,23

199,76

200,24

TR-50MC

-180

10,27

-180,16

-179,84

ТЗ-50МС

-100

28,27

-100,16

-99,84

Т4-50МС

0

50,00

-0,16

0,16

TR-50MC-M

100

71,40

99,84

100,16

200

92,80

199,84

200,16

-180

10,27

-180,32

-179,68

-100

28,27

-100,32

-99,68

ТЗ-50МС-М

0

50,00

-0,32

0,32

100

71,40

99,68

100,32

200

92,80

199,68

200,32

-180

10,27

-180,24

-179,76

-100

28,27

-100,24

-99,76

Т4-50МС-М

0

50,00

-0,24

0,24

100

71,40

99,76

100,24

200

92,80

199,76

200,24

TR-100MC

-180

20,53

-180,16

-179,84

ТЗ-100МС

-100

56,54

-100,16

-99,84

Т4-100МС

0

100,00

-0,16

0,16

TR-100MC-M

100

142,80

99,84

100,16

200

185,60

199,84

200,16

-180

20,53

-180,32

-179,68

-100

56,54

-100,32

-99,68

ТЗ-100МС-М

0

100,00

-0,32

0,32

100

142,80

99,68

100,32

200

185,60

199,68

200,32

-180

20,53

-180,24

-179,76

-100

56,54

-100,24

-99,76

Т4-100МС-М

0

100,00

-0,24

0,24

100

142,80

99,76

100,24

200

185,60

199,76

200,24

Тип канала

Номинальное значение температуры в поверяемой точке, °C

Номинальное значение, устанавливаемое на МС, Ом

Допускаемые значения измеряемой величины,°C

минимум

максимум

1

2

3

4

5

TR-50P

-200

8,65

-200,32

-199,68

TR-50P-M

0

50,00

-0,32

0,32

ТЗ-50Р

200

88,53

199,68

200,32

Т4-50Р

650

166,62

649,68

650,32

Т4-50Р-М

1100

232,84

1099,68

1100,32

-200

8,65

-200,48

-199,52

0

50,00

-0,48

0,48

ТЗ-50Р-М

200

88,53

199,52

200,48

650

166,62

649,52

650,48

1100

232,84

1099,52

1100,48

TR-100P

-200

17,30

-200,32

-199,68

TR-100P-M

0

100,00

-0,32

0,32

ТЗ-100Р

200

177,05

199,68

200,32

Т4-100Р

650

333,23

649,68

650,32

Т4-100Р-М

1100

465,68

1099,68

1100,32

-200

17,30

-200,48

-199,52

0

100,00

-0,48

0,48

ТЗ-100Р-М

200

177,05

199,52

200,48

650

333,23

649,52

650,48

1100

465,68

1099,52

1100,48

TR-50PA

-200

9,26

-200,32

-199,68

TR-50PA-M

0

50,00

-0,32

0,32

ТЗ-50РА

200

87,93

199,68

200,32

Т4-50РА

500

140,49

499,68

500,32

Т4-50РА-М

850

195,24

849,68

850,32

-200

9,26

-200,48

-199,52

0

50,00

-0,48

0,48

ТЗ-50РА-М

200

87,93

199,52

200,48

500

140,49

499,52

500,48

850

195,24

849,52

850,48

TR-50PC

-200

8,62

-200,32

-199,68

TR-50PC-M

0

50,00

-0,32

0,32

ТЗ-50РС

200

88,52

199,68

200,32

Т4-50РС

500

141,93

499,68

500,32

Т4-50РС-М

850

197,58

849,68

850,32

-200

8,62

-200,48

-199,52

0

50,00

-0,48

0,48

ТЗ-50РС-М

200

88,52

199,52

200,48

500

141,93

499,52

500,48

850

197,58

849,52

850,48

TR-100PA

-200

18,52

-200,32

-199,68

TR-100PA-M

0

100,00

-0,32

0,32

ТЗ-100РА

200

175,86

199,68

200,32

Т4-100РА

500

280,98

499,68

500,32

Т4-100РА-М

850

390,48

849,68

850,32

Тип канала

Номинальное значение температуры в поверяемой точке, °C

Номинальное значение, устанавливаемое на МС, Ом

Допускаемые значения измеряемой величины,°C

минимум

максимум

1

2

3

4

5

-200

18,52

-200,48

-199,52

0

100,00

-0,48

0,48

ТЗ-100РА-М

200

175,86

199,52

200,48

500

280,98

499,52

500,48

850

390,48

849,52

850,48

TR-100PC

-200

17,24

-200,32

-199,68

TR-100PC-M

0

100,00

-0,32

0,32

ТЗ-100РС

200

177,04

199,68

200,32

Т4-100РС

500

283,85

499,68

500,32

Т4-100РС-М

850

395,16

849,68

850,32

-200

17,24

-200,48

-199,52

0

100,00

-0,48

0,48

ТЗ-100РС-М

200

177,04

199,52

200,48

500

283,85

499,52

500,48

850

395,16

849,52

850,48

TR-100N

-40

79,10

-40,08

-39,92

T3-100N

0

100,00

-0,08

0,08

T4-100N

55

132,27

54,92

55,08

TR-100N-M

115

172,32

114,92

115,08

180

223,21

179,92

180,08

-40

79,10

-40,24

-39,76

0

100,00

-0,24

0,24

T3-100N-M

55

132,27

54,76

55,24

115

172,32

114,76

115,24

180

223,21

179,76

180,24

-40

79,10

-40,16

-39,84

0

100,00

-0,16

0,16

T4-100N-M

55

132,27

54,84

55,16

115

172,32

114,84

115,16

180

223,21

179,84

180,16

TR-21

-200

7,95

-200,24

-199,76

TR-21-M

0

46,00

-0,24

0,24

ТЗ-21

200

81,43

199,76

200,24

Т4-21

400

114,72

399,76

400,24

Т4-21-М

600

145,85

599,76

600,24

-200

7,95

-200,32

-199,68

0

46,00

-0,32

0,32

ТЗ-21-М

200

81,43

199,68

200,32

400

114,72

399,68

400,32

600

145,85

599,68

600,32

TR-23

-50

41,71

-50,24

-49,76

TR-23-M

0

53,00

-0,24

0,24

T3-23

50

64,29

49,76

50,24

Т4-23

100

75,58

99,76

100,24

Т4-23-М

180

93,64

179,76

180,24

Тип канала

Номинальное значение температуры в поверяемой точке, °C

Номинальное значение, устанавливаемое на МС, Ом

Допускаемые значения измеряемой величины,°C

минимум

максимум

1

2

3

4

5

-50

41,71

-50,32

-49,68

0

53,00

-0,32

0,32

T3-23-M

50

64,29

49,68

50,32

100

75,58

99,68

100,32

180

93,64

179,68

180,32

-50

40,00

-50,08

-49,92

TR-50PT

-10

48,01

-10,08

-9,92

Т4-50РТ

30

55,93

29,92

30,08

65

62,78

64,92

65,08

80

65,69

79,92

80,08

-50

80,00

-50,08

-49,92

TR-100PT

-10

96,02

-10,08

-9,92

30

111,86

29,92

30,08

Т4-100РТ

65

125,55

64,92

65,08

80

131,38

79,92

80,08

-50

40,16

-50,08

-49,92

TR-50PTA

-10

48,05

-10,08

-9,92

30

55,84

29,92

30,08

Т4-50РТА

65

62,58

64,92

65,08

80

65,45

79,92

80,08

-50

80,31

-50,08

-49,92

TR-100PTA

-10

96,09

-10,08

-9,92

30

111,67

29,92

30,08

Т4-1 ООРТА

65

125,16

64,92

65,08

80

130,9

79,92

80,08

-50

40,00

-50,08

-49,92

TR-50PTC

Т4-50РТС

-10

48,02

-10,08

-9,92

30

55,93

29,92

30,08

65

62,78

64,92

65,08

80

65,69

79,92

80,08

-50

80,00

-50,08

-49,92

TR-100PTC

-10

96,03

-10,08

-9,92

30

111,85

29,92

30,08

Т4-100РТС

65

125,55

64,92

65,08

80

131,38

79,92

80,08

TR-50PB ТЗ-50РВ

-200

8,65

-200,16

-199,84

0

50,00

-0,16

0,16

Т4-50РВ

100

69,56

99,84

100,16

200

88,53

199,84

200,16

TR-50PB-M

400

124,72

399,84

400,16

-200

8,65

-200,24

-199,76

0

50,00

-0,24

0,24

Т4-50РВ-М

100

69,56

99,76

100,24

200

88,53

199,76

200,24

400

124,72

399,76

400,24

Тип канала

Номинальное значение температуры в поверяемой точке, °C

Номинальное значение, устанавливаемое на МС, Ом

Допускаемые значения измеряемой величины,°C

минимум

максимум

1

2

3

4

5

TR-100PB

-200

17,30

-200,16

-199,84

ТЗ-100РВ

0

100,00

-0,16

0,16

Т4-100РВ

100

139,11

99,84

100,16

TR-100PB-M

200

177,05

199,84

200,16

400

249,44

399,84

400,16

-200

17,30

-200,24

-199,76

0

100,00

-0,24

0,24

Т4-100РВ-М

100

139,11

99,76

100,24

200

177,05

199,76

200,24

400

249,44

399,76

400,24

TR-50PBA

-200

9,26

-200,16

-199,84

ТЗ-50РВА

0

50,00

-0,16

0,16

Т4-50РВА

100

69,26

99,84

100,16

TR-50PBA-M

200

87,93

199,84

200,16

400

123,55

399,84

400,16

-200

9,26

-200,24

-199,76

0

50,00

-0,24

0,24

Т4-50РВА-М

100

69,26

99,76

100,24

200

87,93

199,76

200,24

400

123,55

399,76

400,24

TR-50PBC

-200

8,62

-200,16

-199,84

ТЗ-5ОРВС

0

50,00

-0,16

0,16

Т4-50РВС

100

69,56

99,84

100,16

TR-50PBC-M

200

88,52

199,84

200,16

400

124,71

399,84

400,16

Т4-50РВС-М

-200

8,62

-200,24

-199,76

0

50,00

-0,24

0,24

100

69,56

99,76

100,24

200

88,52

199,76

200,24

400

124,71

399,76

400,24

TR-100PBA

-200

18,52

-200,16

-199,84

ТЗ-100РВА

0

100,00

-0,16

0,16

Т4-100РВА

100

138,51

99,84

100,16

TR-100PBA-M

200

175,86

199,84

200,16

400

247,09

399,84

400,16

Т4-100РВА-М

-200

18,52

-200,24

-199,76

0

100,00

-0,24

0,24

100

138,51

99,76

100,24

200

175,86

199,76

200,24

400

247,09

399,76

400,24

TR-100PBC

-200

17,24

-200,16

-199,84

ТЗ-ЮОРВС

0

100,00

-0,16

0,16

Т4-100РВС

100

139,11

99,84

100,16

TR-100PBC-M

200

177,04

199,84

200,16

400

249,41

399,84

400,16

Тип канала

Номинальное значение температуры в поверяемой точке, °C

Номинальное значение, устанавливаемое на МС, Ом

Допускаемые значения измеряемой величины,°C

минимум

максимум

1

2

3

4

5

Т4-100РВС-М

-200 0

100

200

400

17,24 100,00 139,11 177,04 249,41

-200,24 -0,24

  • 99.76

  • 199.76

  • 399.76

-199,76

0,24

  • 100.24

  • 200.24

  • 400.24

Примечание - Допускаемые значения, приведённые в графах 4 и 5, рассчитаны по формулам: ^min = Тном ~ °>8 х И| >     = Тном + 0,8 х |д|, где     и     - минимум (графа 4) и максимум (графа 5)

допускаемых значений результата измерений, Tmit - номинальное значение температуры (графа 2), А - пределы допускаемой абсолютной погрешности.

  • 4.8.3 Действия по п. 4.8.2 повторить для каждой поверяемой точки диапазона измерений поверяемого канала.

  • 4.8.4 Результаты поверки канала считаются положительными, если результаты измерений канала в каждой поверяемой точке диапазона измерений (указанной в графе 2 таблицы 11) не выходят за пределы, ограниченные значениями, указанными в графах 4 и 5 таблицы 11.

  • 4.8.5 В случае, если в одной из поверяемых точек измеренное значение равно или превышает допускаемое значение, приведенное в таблице 11 (графы 4 и 5), то необходимо выполнить действия по п.4.17 и повторить проверку основной погрешности. Если после проведения процедуры градуировки измерительного канала требования п.4.8.4 не выполняются, то неисправное устройство программного управления (или модуль, содержащий неисправный канал) необходимо отправить на предприятие-изготовитель для анализа и устранения неисправности. В формуляре устройства программного управления делается отметка о проведенной градуировке измерительного канала или его неисправности.

4.9 Проверка основной абсолютной погрешности каналов аналогового ввода температуры с помощью термопар
  • 4.9.1 Для проверки основной абсолютной погрешности каналов аналогового ввода температуры с помощью термопар подключить эталоны в соответствии с рисунком 2.

  • 4.9.2 Установить (программно) значение температуры холодного спая, равное 20 °C.

  • 4.9.3 Установить на входе поверяемого канала значение напряжения, указанное в графе 3 таблицы 12. Произвести измерение.

Примечание - Значения входных сигналов, представленные в графе 3 таблицы 12, рассчитаны для температуры холодного спая термопары, равной 20 °C.

Таблица 12

Тип канала

Номинальное значение температуры в поверяемой точке, °C

Значение входного сигнала в поверяе-мых точках, мВ

Допускаемое значение результата преобразования, °C

минимум

максимум

1

2

3

4

5

50

0,186

46,80

53,20

200

1,328

197,60

202,40

TC-S,

350

2,673

347,60

352,40

TC-S-M

500

4,120

498,40

501,60

1000

9,474

998,40

1001,60

1500

15,469

1498,40

1501,60

300

0,434

296,00

304,00

500

1,245

496,80

503,20

ТС-В,

650

2,104

647,60

652,40

ТС-В-М

950

4,390

948,40

951,60

1500

10,102

1498,40

1501,60

1800

13,594

1798,40

1801,60

-200

-8,909

-201,60

-198,40

-100

-5,652

-100,80

-99,20

TC-J,

0

-1,019

-0,64

0,64

TC-J-M

150

6,991

149,36

150,64

200

9,760

199,44

200,56

500

26,374

499,44

500,56

1000

56,934

999,44

1000,56

-250

-6,970

-252,40

-247,60

-200

-6,393

-201,20

-198,80

ТС-Т,

-100

-Л, 169

-100,56

-99,44

ТС-Т-М

0

-0,790

-0,40

0,40

150

5,914

149,60

150,40

200

8,498

199,68

200,32

350

17,029

349,68

350,32

-100

-6,429

-100,80

-99,20

0

-1,192

-0,56

0,56

ТС-Е,

100

5,127

99,52

100,48

ТС-Е-М

250

15,989

249,52

250,48

400

27,754

399,60

400,40

900

67,595

899,60

900,40

-200

-6,689

-201,60

-198,40

-100

-4,352

-101,60

-98,40

ТС-К,

-50

-2,687

-50,80

-49,20

ТС-К-М

100

3,298

99,20

100,80

500

19,846

499,20

500,80

1300

51,612

1299,20

1300,80

-200

-4,515

-203,20

-196,80

-100

-2,932

-101,60

-98,40

TC-N,

0

-0,525

-1,50

1,50

TC-N-M

400

12,449

398,80

401,20

600

20,088

599,20

600,80

1300

46,988

1299,20

1300,80

Тип канала

Номинальное значение температуры в поверяемой точке, °C

Значение входного сигнала в поверяе-мых точках, мВ

Допускаемое значение результата преобразования, °C

минимум

максимум

1

2

3

4

5

-200

-10,778

-201,20

-198,80

-100

-6,931

-100,64

-99,36

TC-L,

150

9,334

149,36

150,64

TC-L-M

200

13,270

199,60

200,40

500

39,009

499,60

500,40

800

65,176

799,60

800,40

50

0,391

49,36

50,64

500

7,662

499,36

500,64

ТС-А1,

1000

15,882

999,36

1000,64

ТС-А1-М

1500

23,065

1499,20

1500,80

2000

28,940

1999,20

2000,80

2500

33,394

2499,20

2500,80

50

0,389

49,36

50,64

ТС-А2,

200

2,660

199,52

200,48

800

12,822

799,52

800,48

ТС-А2-М

1000

16,046

999,36

1000,64

1780

26,757

1779,36

1780,64

ТС-АЗ,

50

0,384

49,36

50,64

ТС-АЗ-М

200

2,601

199,52

200,48

800

12,564

799,52

800,48

1000

15,739

999,36

1000,64

1780

26,305

1779,36

1780,64

Примечание - Допускаемые значения, приведённые в графах 4 и 5, рассчитаны по формулам

^min = ТНОМ - °’8 Х |А| ’ Гтах = ТНОМ + 08 Х |А| > Г«е Гтя> И Г.пах ~ МИНИМуМ (графа 4) И МВКСИМуМ (графа 5) допускаемых значений результата измерений, - номинальное значение температуры (графа 2), А - пределы допускаемой абсолютной погрешности.

  • 4.9.4 Действия по 4.9.3 повторить для каждой поверяемой точки диапазона измерений поверяемого канала.

  • 4.9.5 Результаты поверки канала считаются положительными, если результаты измерений канала в каждой поверяемой точке диапазона измерений (указанной в графе 3 таблицы 12) не выходят за пределы, ограниченные значениями, указанными в графах 4 и 5 таблицы 12.

  • 4.9.6 В случае, если в одной из поверяемых точек измеренное значение равно или превышает допускаемое значение, приведенное в таблице 12 (графы 4 и 5), то необходимо выполнить действия по п.4.17 и повторить проверку основной погрешности. Если после проведения процедуры градуировки измерительного канала требования п.4.9.5 не выполняются, то неисправное устройство программного управления (или модуль, содержащий неисправный канал) необходимо отправить на предприятие-изготовитель для анализа и устранения неисправности. В формуляре устройства программного управления делается отметка о проведенной градуировке измерительного канала или его неисправности.

4.10Г1роверка основной абсолютной погрешности каналов аналогового ввода температуры с помощью термопар с компенсацией температуры холодного спая
  • 4.10.1 Для проверки основной абсолютной погрешности каналов аналогового ввода температуры с помощью термопар с компенсацией температуры холодного спая подключить эталоны в соответствии с рисунком 2.

  • 4.10.2 Подключить датчик для компенсации температуры холодного спая в соответствии с рисунками 4, 5 в зависимости от используемого типа канала и типа устройств программного управления TREI-5B.

  • 4.10.3 Установить (программно) использование в качестве температуры холодного спая, переменную канала Т4-50М (или другого) к которому подключен внешний датчик.

  • 4.10.4 Установить на входе канала термопары значение напряжения, указанное в графе 3 таблицы 13. Произвести измерение.

Примечание - Значения входных сигналов, представленные в графе 3 таблицы 13, рассчитаны для температуры холодного спая термопары, равной 20 °C. В случае отличия фактической температуры от значения (20,0 ± 0,1) °C следует пересчитать значения входных сигналов для фактической температуры.

Таблица 13

Тип канала

Номинальное значение температуры в поверяемой точке, °C

Значение входного сигнала в поверяе-мых точках, мВ

Допускаемое значение результата преобразования, °C

минимум

максимум

1

2

3

4

5

TC-L-F, TC-L-M-F

-200 -100

150

200

500

800

-10,778 -6,931 9,334 13,270 39,009 65,176

-202,0 -101,44

148,56

  • 198.80

  • 498.80

  • 798.80

-198,0

-98,56

151,44

201,20

  • 501.20

  • 801.20

Примечания

  • 1. Допускаемые значения, приведённые в графах 4 и 5, рассчитаны по формулам

= ТНОМ - °>8 Х |Д|> Ттах = ТНОМ + °>8 Х |Д| ’ ГДе     И ^тах “ МИНИМуМ (графа 4) И МЭКСИМуМ (графа 5)

допускаемых значений результата измерений, Тмм - номинальное значение температуры (графа 2), Л - пределы допускаемой абсолютной погрешности.

  • 2. Для учета температуры холодного спая используется канал преобразования сигналов от термопреобразователей сопротивления с НСХ 50М (см. таблицу 11) с подключенным термопреобразователем с НСХ 50М класс допуска С.

  • 4.10.5 Действия по 4.10.4 повторить для каждой поверяемой точки диапазона измерений поверяемого канала.

  • 4.10.6 Результаты поверки канала считаются положительными, если результаты измерений канала в каждой поверяемой точке диапазона измерений (указанной в графе 3 таблицы 13) не выходят за пределы, ограниченные значениями, указанными в графах 4 и 5 таблицы 13.

  • 4.10.7 В случае, если в одной из поверяемых точек измеренное значение равно или превышает допускаемое значение, приведенное в таблице 13 (графы 4 и 5), то необходимо выполнить действия по п.4.17 для каждого канала по отдельности TC-L (TC-L-M) и Т4-50М (или другого с характеристикой 50М, который используется для данного проекта). Повторить проверку основной погрешности TC-L-F (TC-L-M-F). Если требования п.4.10.6 снова не выполняются, то неисправное устройство программного управления (или модуль, содержащий неисправный канал) необходимо отправить на предприятие-изготовитель для анализа и устранения неисправности. В формуляре устройства программного управления делается отметка о проведенной градуировке измерительного канала или его неисправности.

4.11 Проверка основной погрешности каналов измерения температуры TMI
  • 4.11.1 Поместить модуль устройства TREI-5B с поверяемым каналом TMI в климатическую камеру.

  • 4.11.2 Установить в температурной камере датчик ТСМ50 и подключить его к вольтметру универсальному типа Щ31 в режиме измерений сопротивления, расположенному за пределами климатической камеры.

Примечание - Вместо вольтметра универсального ЩЗ1 (с последующим преобразованием результатов измерений сопротивления в температуру с помощью таблиц ГОСТ 6651) допускается использовать поверенный канал ввода температуры Т4-50М, входящим в состав поверяемого устройства программного управления TREI-5B.

  • 4.11.3 Установить в климатической камере значение температуры, указанное в графе 2 таблицы 14 и выдержать устройства при этой температуре в течении 30 минут во включенном состоянии.

Таблица 14

Тип канала

Номинальное зна-чение температуры, °C

Допускаемые значения результата измерения, °C

Минимум

максимум

1

2

3

4

TMI

-60 -30 0 30 60

-58,4 -28,4 -1,6

  • 28.4

  • 58.4

-61,6

-31,6

1,6

  • 31.6

  • 61.6

Примечание - Допускаемые значения, приведённые в графах 3 и 4, рассчитаны по формулам Тт1П = Тном -0,8X |д|, 7^ = Тном + 0,8X |А|, где Tmin и 7^ - минимум (графа 3) и максимум (графа 4) допускаемых значений результата измерений, Тжи - номинальное значение температуры, задаваемое в камере (графа 2), А - пределы допускаемой абсолютной погрешности.

  • 4.11.4 Сравнить показания поверяемого канала TMI с результатами измерений температуры, выполненных с помощью ТСМ50 и вольтметра универсального Щ31.

  • 4.11.5 Повторить действия по п.4.11.2 - 4.11.3 для каждого значения температуры, указанного в графе 2 таблицы 14.

  • 4.11.6 Результаты поверки канала считаются положительными, если результаты измерений канала в каждой поверяемой точке диапазона измерений (указанной в графе 2 таблицы 14) не выходят за пределы, ограниченные значениями, указанными в графах 3 и 4 таблицы 14.

4.12Проверка основной относительной погрешности измерения частоты импульсов каналов импульсного ввода CI-FI-5, CI-FI-12, CI-FI-24, CI-MI-5, CI-MI-12, CI-MI-24, CI-UI
  • 4.12.1 Собрать схему согласно рисунку 10(a) для CI-FI-24, CI-MI-24 и рисунку 10(6) для CI-FI-5, CI-FI-12, CI-MI-5, CI-MI-12, CI-UI при этом органы управления приборов установить в следующие положения:

  • 1) Генератор Г1 (Г5-60):

  • - режим запуска “Внутренний”;

  • - период следования импульсов 20,0 мкс для каналов CI-FI, 12,5 мкс для CI-M1, 50 мкс для CI-UI;

  • - длительность импульсов 10 мкс для каналов CI-FI, 6,2 мкс для CI-MI, 25 мкс для CI-UI;

  • - смещение D1 и D2 установить равным 0;

  • - амплитуда импульсов 5 В;

  • - импульсы одиночные;

  • - переключатель полярности и вида основных импульсов генератора в положение - нормальный импульс положительной полярности;

  • - переключатель режим работы в положение - 1.

Примечания

  • 1 Для каналов CI-FI-12, CI-MI-12 установить амплитуду импульсов 10,99 В.

  • 2 Для канала CI-UI программно установить порог срабатывания 2,5 В.

  • 2) Генератор Г2 (Г5-54):

  • - нажать кнопку выбора внешней частоты синхронизации положительной полярности;

  • - длительность импульсов 10 мкс для каналов CI-FI и 6,2 мкс для CI-MI;

  • - полярность выходных импульсов положительная;

  • - амплитуду импульсов установить равной 24 В.

  • 4.12.2 Активизировать программу метрологической поверки, последовательно меняя режимы работы канала импульсного ввода, выполнить по 10 измерений частоты в каждом из 4 режимов F0, Fl, F2, F3 канала CI-FI или для каналов CI-MI, CI-UI.

  • 4.12.3 Результаты проверки считаются положительными, если 9 из 10 измерений в каждом режиме не выходят за диапазон:

  • - от 49 998,16 до 50 001,84 Гц для режима F0 канала CI-FI;

  • - от 49 998,88 до 50 001,12 Гц для режима F1 канала CI-FI;

  • - от 49 999,24 до 50 00,76 Гц для режима F2 канала CI-FI;

  • - от 49 999,42 до 50 000,58 Гц для режима F3 канала CI-FI;

  • - от 79 993,6 до 80 006,4 Гц для канала CI-MI;

  • - от 19 998,4 до 20 001,6 Гц для канала CI-UI.

4.13Проверка основной относительной погрешности измерений длительности периода следования импульсов в каналах CI-PI-5, CI-PI-12, CI-PI-24, CI-MI-5, CI-MI-12, CI-MI-24 и проверка основной относительной погрешности измерений длительности импульсов в каналах CI-TI-5, CI-TI-12, CI-TI-24, CI-MI-5, CI-MI-12, CI-MI-24

  • 4.13.1 Проверка погрешности измерений длительности периода следования импульсов в каналах CI-PI-5, CI-PI-12, CI-PI-24, CI-MI-5, CI-MI-12, CI-MI-24 и проверка погрешности измерений длительности импульсов в каналах CI-TI-5, CI-TI-12, CI-TI-24, CI-MI-5, CI-MI-12, CI-MI-24 должна выполняться в три этапа:

  • - оценка погрешности измерения длительности периодов (длительностей импульсов) малой длительности с целью оценки влияния на погрешность измерения внутренней частоты заполнения, когда отношение периода частоты заполнения Тчз к периоду измеряемого сигнала Т значительно больше погрешности генератора опорной частоты;

  • - оценка погрешности измерений длительности периодов (длительности импульсов) средней длительности с целью оценки влияния погрешности частоты генератора опорной частоты, когда отношение периода частоты заполнения Тчз к длительности периода (длительности импульса) измеряемого сигнала Т значительно меньше погрешности генератора опорной частоты;

Примечание - Данный вид испытаний применяется при метрологической поверке этих типов каналов.

  • - оценка погрешности измерений длительности периодов (длительности импульсов) максимально-большой длительности для выбранного режима измерений с целью определения возможности измерения каналом параметров импульсов в заявленном диапазоне измерений.

  • 4.13.2  Для проведения проверки погрешности измерения периодов малой длительности собрать испытательную схему согласно рисунку 10(a) для канала CI-PI-24, CI-MI-24 и рисунку 10(6) для каналов CI-PI-5, CI-PI-12, CI-MI-5, CI-MI-12 при этом органы управления приборов установить в следующие положения:

  • 1) Генератор Г1 (Г5-60):

  • - режим запуска «Ручной»;

  • - период следования импульсов - 10 с;

  • - временной сдвиг D1 - согласно графы 3 таблицы 15;

  • - временной сдвиг D2 - 0 мкс;

  • - установить режим формирования парных импульсов на выходе генератора;

  • - длительность импульсов 10 мкс для каналов CI-PI и 6,2 мкс для CI-MI;

  • - амплитуда 5 В;

  • - переключатель полярности и вида основных импульсов генератора в положение - нормальный импульс положительной полярности;

  • - переключатель режим работы в положение - 1.

Примечание - Для каналов CI-PI-12, CI-MI-12 установить амплитуду импульсов 10,99 В.

  • 2) Генератор Г2 (Г5-54):

  • - режим внешней синхронизации импульсами положительной полярности;

  • - длительность выходных импульсов 10 мкс для каналов CI-PI и 6,2 мкс для CI-MI;

  • - полярность выходных импульсов положительная;

  • - амплитуду импульсов на выходе генератора Г2 установить равной 24 В.

  • 4.13.3  Для измерительного канала установить режим измерения длительности периода. Нажимая кнопку ручного запуска на генераторе Г1, выполнить по 10 измерений длительности периодов для каждого режима (DO, DI, D2, D3) или для канала CI-MI.

Таблица 15

Тип канала

Режим измерений

Длительность периода, мс (Тчз/Т = 5-Ю'5)

Пределы допускаемой абсолютной погрешности измерений, мкс

Минимальное значение измеренной длительности периода, мс

Максимальное значение измеренной длительности периода, мс

1

2

3

4

5

6

CI-PI

D0

0,02

±0,48

0,01952

0,02048

D1

1

±0,97

0,99903

1,00097

D2

10

±2,00

9,99800

10,00200

D3

32

±4,10

31,9959

32,00410

CI-MI

-

0,0125

±0,03

0,01247

0,01253

1

±0,04

0,99996

1,00004

10

±0,11

9,99989

10,00011

32

±0,29

31,99971

32,00029

  • 4.13.4 Результаты проверки считаются положительными, если 9 из 10 измерений в каждом режиме не выходят за диапазон указанный в графах 5 и 6 (см. таблицу 15).

  • 4.13.5 Для проведения проверки погрешности измерений периодов средней длительности собрать схему и установить органы управления приборов как указано в п.4.13.2 за исключением временного сдвига D1. Временной сдвиг D1 установить согласно графы 3 таблицы 16.

Таблица 16

Тип канала

Режим измерений

Длительность периода, мс (Тчз/Т= 110-6)

Пределы допускаемой абсолютной погрешности измерения, мкс

Минимальное значение измеренной длительности периода, мс

Максимальное значение измеренной длительности периода, мс

1

2

3

4

5

6

CI-PI

D0

200

±2,08

199,99792

200,00208

D1

400

±4,16

399,99584

400,00416

D2

800

±8,32

799,99168

800,00832

D3

1600

± 16,64

1599,98336

1600,01664

CI-MI

-

200

±1,63

199,99837

200,00163

400

±3,23

399,99677

400,00323

800

±6,43

799,99357

800,00643

1600

± 12,83

1599,98717

1600,01283

  • 4.13.6 Для измерительного канала установить режим измерений длительности периода. Нажимая кнопку ручного запуска на генераторе Г1, выполнить по 10 измерений длительности периодов для каждого режима (DO, DI, D2, D3) или для канала CI-MI.

  • 4.13.7  Результаты проверки считаются положительными, если 9 из 10 измерений в каждом режиме не выходят за диапазон указанный в графах 5 и 6 (см. таблицу 16).

  • 4.13.8  Для проведения проверки погрешности измерений периодов максимально большой длительности собрать испытательную схему, приведенную на рисунке 12, при этом органы управления приборов установить в следующие положения:

  • 1) Генератор Г1 (Г5-60):

  • - режим запуска «Автоматический»;

  • - период следования импульсов - 684 мс для каналов CI-PI и 150 мс для CI-MI;

  • - временной сдвиг D1 - 0 мкс;

  • - временной сдвиг D2 - 0 мкс;

  • - режим формирования одиночных импульсов на выходе генератора;

  • - длительность импульсов 20 мкс;

  • - амплитуда 5 В;

  • - переключатель полярности и вида основных импульсов генератора в положение - нормальный импульс положительной полярности;

  • - переключатель режим работы в положение - 1.

  • 2) Частотомер Ч (43-54):

  • - режим запуска «Ручной»;

  • - РОД РАБОТЫ в положение А/Б;

  • - тумблер В.Ч./Н.Ч. на задней панели установить в положение Н.Ч.;

  • - переключатель ВРЕМЯ СЧЕТА в положение 104 для каналов CI-PI и 103 для CI-MI;

  • - нажать кнопку “10 В” (потребуется также отрегулировать порог ручкой “Уровень", добиться периодического включения подсвета сигнальной лампочки СЧЕТ);

  • - нажать кнопку “~“ (вход Б).

  • 3) Генератор Г2 (Г5-54):

  • - режим внешней синхронизации импульсами положительной полярности;

  • - длительность выходных импульсов 20 мкс;

  • - полярность выходных импульсов отрицательная;

  • - амплитуду импульсов на выходе генератора Г2 установить равной номинальному значению амплитуды входных импульсов испытываемого канала.

  • 4.13.9  Для измерительного канала установить режим измерений длительности периода. Выполнить по 2 измерения для режима D3 или для канала CI-MI.

  • 4.13.10 Результаты проверки считаются положительными, если измерения не выходят за диапазон от 6839,9453 до 6840,0547 с для канала CI-PI и от 149,9988 до 150,0012 с для CI-MI.

  • 4.13.11 Для проведения проверки погрешности измерений малой длительности импульсов собрать испытательную схему согласно рисунку 10(a) для CI-TI-24, CI-MI-24 и рисунку 10(6) для каналов CI-TI-5, CI-TI-12, CI-MI-5, CI-MI-12 при этом органы управления приборов установить в следующие положения:

  • 1) Генератор Г1 (Г5-60):

  • - режим запуска «Ручной»;

  • - период следования импульсов - 10 с;

  • - временной сдвиг D1 - согласно графы 4 таблицы 17;

  • - временной сдвиг D2 - 0 мкс;

  • - установить режим формирования парных импульсов на выходе генератора;

  • - длительность импульсов 10 мкс для каналов CI-TI и 6,2 мкс для CI-MI;

  • - амплитуда 5 В;

  • - переключатель полярности и вида основных импульсов генератора в положение - нормальный импульс отрицательной полярности;

  • - переключатель режим работы в положение - 1.

Примечание - Для каналов CI-TI-12, CI-MI-12 амплитуду импульсов установить равной 10,99 В.

  • 2) Генератор Г2 (Г5-54):

  • - режим внешней синхронизации импульсами отрицательной полярности;

  • - длительность выходных импульсов 10 мкс для каналов CI-TI и 6,2 мкс для CI-MI;

  • - полярность выходных импульсов отрицательная;

  • - амплитуду импульсов на выходе генератора Г2 установить равной 24 В.

  • 4.13.12 Для измерительного канала установить режим измерений длительности импульсов положительной полярности. Нажимая кнопку запуска «Ручной» на генераторе Г1, выполнить по 10 измерений длительности импульсов для каждого режима (Р0, Pl, Р2, РЗ) или для канала CI-MI.

Таблица 17

Тип канала

Режим измерений

Номинальное значение длительности импульса, мс

Длительность временного сдвига D1, задаваемая на генераторе Г1, мкс

Пределы допускаемой абсолютной погрешности измерений, мкс

Минимальное значение измеренной длительности импульса, мс

Максимальное значение измеренной длительности импульса, мс

1

2

3

4

5

6

7

CI-TI

Р0

0,01

20

±0,48

0,00952

0,01048

Р1

1

1010

±0,97

0,99903

1,00097

Р2

10

10010

±2,00

9,99800

10,00200

РЗ

32

32010

±4,10

31,9959

32,00410

CI-MI

-

0,0062

12,4

±0,03

0,00617

0,00623

1

106,2

±0,04

0,99996

1,00004

10

10006,2

±0,11

9,99989

10,00011

32

32006,2

±0,29

31,99971

32,00029

  • 4.13.13 Результаты проверки считаются положительными, если 9 из 10 измерений в каждом режиме не выходят за диапазон указанный в графах 6 и 7 таблицы 17.

  • 4.13.14 Для проведения проверки погрешности измерений импульсов средней длительности собрать испытательную схему и установить органы управления приборов как указано в п.4.13.11 за исключением:

  • - временной сдвиг D1 установить равным 5 000 020 мкс;

  • - длительность выходных импульсов генератора Г1, Г2 - 20 мкс.

  • 4.13.15 Для измерительного канала установить режим измерений длительности импульсов положительной полярности. Нажимая кнопку запуска «Ручной» на генераторе Г1, выполнить по 10 измерений длительности импульсов для каждого режима (Р0, Pl, Р2, РЗ) или для канала CI-MI.

  • 4.13.16 Результаты проверки считаются положительными, если 9 из 10 измерений в каждом режиме не выходят за диапазон:

  • - от 4 999,95952 до 5 000,04048 мс для режима Р0 канала С1-ТГ,

  • - от 4 999,95904 до 5 000,04096 мс для режима Р1 канала CI-TI;

  • - от 4 999,95808 до 5 000,04192 мс для режима Р2 канала CI-TI;

  • - от 4 999,95616 до 5 000,04384 мс для режима РЗ канала CI-TI;

  • - от 4999,95997 до 5000,04003 мс для CI-MI.

  • 4.13.17 Для проведения проверки погрешности измерений импульсов максимально большой длительности собрать испытательную схему, приведенную на рисунке 12 и установить органы управления приборов как указано в п.4.13.8 за исключением:

период следования импульсов - 684,02 мс для каналов CI-TI и 150,02 мс для CI-MI.

  • 4.13.18 Для измерительного канала установить режим измерений длительности импульсов положительной полярности. Выполнить по 2 измерения длительности импульсов для режима РЗ или для канала CI-MI.

  • 4.13.19 Результаты проверки считаются положительными, если результаты измерений не выходят за диапазон от 6839,9453 до 6840,0547 с для канала CI-TI и от 149,9988 до 150,0012 с для CI-MI.

  • 4.13.20 В случае, если в одной из поверяемых точек измеренное значение равно или выходит за границы допустимого диапазона, то необходимо выполнить действия по п. 4.17 и повторить проверку. Если после проведения процедуры градуировки измерительного канала требования не выполняются, то неисправное устройство программного управления (или модуль, содержащий неисправный канал) необходимо отправить на предприятие-изготовитель для анализа и устранения неисправности. В формуляре устройства программного управления делается отметка о проведенной градуировке измерительного канала или его неисправности.

4.14Проверка основной абсолютной погрешности измерений количества импульсов для каналов CI-NI-5, CI-NI-12, CI-NI-24, CI-DI-5, CI-DI-12, CI-DI-24, CI-MI-5, CI-MI-12, CI-MI-24, CI-UI

  • 4.14.1 Собрать схему, приведенную на рисунке 11, при этом органы управления приборов установить в следующие положения:

  • 1) Генератор Г (Г5-54):

  • - частота повторения 50 кГц для каналов CI-NI, 80 кГц для CI-MI, 5 кГц для каналов CI-DI, 20 кГц для CI-UI;

  • - длительность импульсов 10 мкс для каналов CI-NI, CI-MI, 25 мкс для каналов CI-UI и 100 мкс для каналов CI-DI;

  • - амплитуду импульсов установить равной номинальной амплитуде входных импульсов поверяемого канала;

  • - нажать кнопку выбора внешней частоты синхронизации (отрицательной или положительной амплитуды);

  • 2) Частотомер Ч (43-54):

  • - запуск "автоматический" (кнопку отжать);

  • - род работы "Счёт А";

  • - нажать кнопку “10 В” (потребуется также отрегулировать порог ручкой “Уровень44);

  • - нажать кнопку (вход А).

  • 4.14.2 Активизировать программу метрологической поверки. Выполнить по 10 измерений частоты в каждом из 4 режимов F0, Fl, F2, F3 и для каналов CI-DI, CI-MI, CI-UI соблюдая следующую последовательность действий:

  • - на частотомере Ч нажать кнопку “Сброс”;

  • - в программе метрологической поверки обнулить показания испытуемого канала;

  • - на генераторе Г нажать кнопку “Запуск” (режим работы от встроенного генератора);

  • - в интервале между 200 000 и 250 000 импульсов (контролировать по показаниям частотомера Ч) генератор остановить, для этого нажать кнопку выбора внешней частоты синхронизации (отрицательной или положительной амплитуды) на генераторе Г.

  • 4.14.3 Устройство считается выдержавшим испытания, если для всех проведенных измерений погрешность измерений не превышает + 1 импульс на каждые 100 000 импульсов.

  • 4.14.4 В случае, если полученная погрешность превышает допускаемое значение, то неисправное устройство программного управления (или модуль, содержащий неисправный канал) необходимо отправить на предприятие-изготовитель для анализа и устранения неисправности. В формуляре устройства программного управления делается отметка о неисправности измерительного канала.

4.15Проверка основной погрешности каналов импульсного ввода CI-RP-24
  • 4.15.1 Подключить эталоны согласно рисунку 13.

Примечание - Для генератора Г установить амплитуду выходных импульсов 10 В со смещением 1 В, период следования импульсов 67 мкс, длительность импульсов 40 мкс.

  • 4.15.2 Установить режим работы канала CI-RP-24:

  • - количество импульсов за оборот вала      9;

  • - подстройка порога автоматическая;

  • - гистерезис, В 1.

  • 4.15.3 Произвести 10 измерений частоты вращения вала турбины.

  • 4.15.4 Результаты поверки считаются положительными, если 9 из 10 измерений находятся в диапазоне от 1657,0 до 1659,7 об/мин.

4.16Проверка основной приведенной погрешности нормирующих преобразователей серии NCM2
  • 4.16.1 Для проверки основной погрешности преобразования тока от 20 А подключить эталоны в соответствии с рисунком 14а, а до 20 А в соответствии с рисунком 146.

  • 4.16.2 Для проверки основной погрешности преобразования напряжения подключить эталоны в соответствии с рисунком 14в.

  • 4.16.3 Проверка основной погрешности нормирующего преобразователя серии NCM2 выполняется в точках его диапазонов измерений, перечисленных в таблицах 18 и 19.

Таблица 18 - Преобразование тока

Номинальное значение входного сигнала, А

Допускаемые значения результата измерения тока, мА

Допускаемые значения результата измерения напряжения, В

от 0 до 1

от 0 до 2,5

от 0 до 5

от 0 до 10

от 0 до 25

минимум

максимум

минимум

максимум

1

2

3

4

5

6

7

8

9

0

0

0

0

0

3,92

4,08

0,392

0,408

0,25

0,625

1,25

2,5

6,25

7,92

8,08

0,792

0,808

0,5

1,25

2,5

5

12,5

11,92

12,08

1,192

1,208

0,75

1,875

3,75

7,5

18,75

15,92

16,08

1,592

1,608

1

2,5

5

10

25

19,92

20,08

1,992

2,008

Таблица 19 - Преобразование напряжения

Номинальное значение входного сигнала, В

Допускаемые значения результата измерения тока, мА

Допускаемые значения результата измерения напряжения, В

от 0 до 150

от 0 до 300

минимум

максимум

минимум

максимум

1

2

3

4

5

6

0

0

3,92

4,08

0,392

0,408

37,5

75

7,92

8,08

0,792

0,808

75

150

11,92

12,08

1,192

1,208

112,5

225

15,92

16,08

1,592

1,608

150

300

19,92

20,08

1,992

2,008

  • 4.16.4 Проверка основной приведенной погрешности в каждой поверяемой точке диапазона измерений производится в следующей последовательности:

а) регулируя выходной сигнал источника, установить его значение равным указанному в графах 1-5 таблицы 18 для исследуемой точки диапазона преобразования тока (контроль осуществляется амперметром А) или графах 1-2 таблицы 19 для исследуемой точки диапазона преобразования напряжения;

б) результат измерения тока в поверяемой точке диапазона не должен выходить за пределы, ограниченные значениями, указанными в графах 6 «минимум» и 7 «максимум» таблицы 18 и графах 3 «минимум» и 4 «максимум» таблицы 19;

в) результат измерения напряжения в поверяемой точке диапазона не должен выходить за пределы, ограниченные значениями, указанными в графах 8 «минимум» и 9 «максимум» таблицы 18 и графах 5 «минимум» и 6 «максимум» таблицы 19.

  • 4.16.5 Результаты поверки канала считаются положительными, если в каждой поверяемой точке диапазона погрешность измерений не превышает значений приведенных в таблицах 18, 19.

  • 4.16.6 В случае, если полученная погрешность превышает допускаемое значение, то неисправное устройство необходимо отправить на предприятие-изготовитель для анализа и устранения неисправности. В формуляре устройства программного управления делается отметка о неисправности измерительного канала.

4.17Установка градуировочных констант измерительных каналов

4.17.1 Операции по установке градуировочных констант выполняются при необходимости в процессе проверки основной погрешности измерительных каналов по п. 4.2.5 - 4.14. При этом в протоколе поверки и эксплуатационной документации делается отметка, что устройство было забраковано по следующим параметрам, а после этого была проведена градуировка и повторная поверка забракованных измерительных каналов.

  • 4.17.2 Установка градуировочных констант измерительных каналов аналогового ввода тока, напряжения, сопротивления и температуры (с помощью термопар и термопреобразователей сопротивления) осуществляется путем выполнения следующей последовательности действий:

  • - активизировать программное обеспечение (см. таблицу 2) и открыть диалоговое окно для поверяемого канала;

  • - установить на выходе эталона сигнал, соответствующий верхнему пределу измерений градуируемого канала, величина которого указана в диалоговом окне;

Примечание - Под эталоном понимается средство поверки, используемое в процессе проверки основной погрешности измерительного канала конкретного типа.

  • - активизировать в диалоговом окне операцию чтения кода, соответствующего верхнему пределу измерений градуируемого канала;

  • - установить на выходе эталона сигнал, соответствующий нижнему пределу измерений градуируемого канала, величина которого указана в диалоговом окне;

  • - активизировать в диалоговом окне операцию чтения кода, соответствующего нижнему пределу измерений градуируемого канала;

  • - выполнить процедуру сохранения градуировочных констант.

  • 4.17.3 Установка градуировочных констант измерительных каналов импульсного ввода (измерение длительности импульса, периода, частоты) осуществляется путем выполнения следующей последовательности действий:

  • - активизировать программное обеспечение (см. таблицу 2) и открыть диалоговое окно для поверяемого канала;

  • - подключить эталоны согласно рисунку 10а;

  • - установить органы управления генератора Г1 в следующие положения: период следования импульсов 100,0 мкс, длительность импульса 5 мкс, амплитуда 5 В;

  • - установить органы управления генератора Г2 в следующие положения: "внешний" запуск, длительность положительного импульса - 50 мкс, амплитуду выходных импульсов установить равной номинальному значению испытываемого канала.

  • - в поле «Эталонная частота, Гц» ввести значение 10 000 и активизировать операцию определения градуировочной константы;

  • - выполнить процедуру сохранения градуировочной константы.

5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

На основании положительных результатов поверки устройства оформляется свидетельство о поверке по форме приложения 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.

Знак поверки наносится на свидетельство о поверке.

На основании отрицательных результатов поверки устройства оформляется извещение о непригодности к применению по форме приложения 2 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.

ПРИЛОЖЕНИЕ А (обязательное) Схемы измерений в)

ППВ - Прибор для проверки вольтметров В1-12,

МС - Катушка электрического сопротивления РЗЗ1,

В - Вольтметр универсальный ЩЗ1 (для каналов повышенной точности AI-0-20mA-PR, AI-4-20mA-PR использовать вольтметр универсальный В7-54/3),

РТ - Регулятор тока (многозначная мера электрического сопротивления Р4833 или другое устройство, позволяющее регулировать протекающий через него ток),

ИН - Внешний или внутренний (модуль OPV) источник напряжения постоянного тока 24 В

Рисунок 1 - Схемы проверки основной приведенной погрешности измерительных каналов аналогового ввода тока

TREI-5B

ППВ

+

+

КАВ

э

L

а)

ППВ - Прибор для проверки вольтметров В1-12,

КАВ - Канал аналогового ввода.

Рисунок 2 - Схемы проверки основной приведенной погрешности каналов аналогового ввода напряжения и абсолютной погрешности каналов аналогового ввода температуры (с помощью термопар)

в)

г)

МС - Многозначная мера электрического сопротивления Р3026

Рисунок 3 - Схема проверки основной приведенной погрешности каналов аналогового ввода сопротивления (AR) и температуры (TR) (рисунки а, б), сопротивления (AR) и температуры (TR) с мультиплексированием (рисунки в, г)

а)

г)

Д)

TREI-5

В-04

1

2

  • 3

  • 4

Канал аналогового ввода

ТЗ (R3)

ж)

МС - Многозначная мера электрического сопротивления Р3026

Рисунок 4 - Схема проверки основной абсолютной погрешности каналов аналогового ввода сопротивления (R3) и температуры (ТЗ) (рисунки а, б, в, г), сопротивления (R3) и температуры (ТЗ) с мультиплексированием (рисунки д, е, ж)

МС - Многозначная мера электрического сопротивления Р3026

Рисунок 5 - Схема проверки основной абсолютной погрешности каналов аналогового ввода сопротивления (R4) и температуры (Т4) (рисунки а, б), сопротивления (R4) и температуры (Т4) с мультиплексированием (рисунки в, г, д)

МС - Две катушки электрического сопротивления Р331 сопротивлением 100 Ом, включенные параллельно

В - вольтметр универсальный Щ31

TREI-5B

+

Канал аналогового вывода напряжения

В - Вольтметр универсальный Щ31

Рисунок 7 - Схема проверки основной приведенной погрешности измерительных каналов аналогового вывода напряжения АО-О-5V, АО-О-10V

TREI-5B

+

Канал аналогового вывода

+

Канал аналогового ввода

Рисунок 8 - Схема проверки основной приведенной погрешности измерительных каналов аналогового вывода АО-0-20тА, АО-4-20тА, АО-О-5V, АО-О-10V

ИН - Источник напряжения Б5-47

МС - Две катушки электрического сопротивления Р331 сопротивлением 100 Ом, включенные параллельно

В - вольтметр универсальный ЩЗ1

а)

б)

в)

Г1 - Генератор импульсов Г5-60.

Г2 - Генератор импульсов Г5-54.

Д - Делитель 1:10 от генератора Г5-63

Ч - Частотомер электронно-счетный 43-54

Рисунок 10 - Схема измерения для проверки основной относительной погрешности измерения частоты, периода и длительности импульсов каналов импульсного ввода

Г2 - Генератор импульсов Г5-54.

Д - Делитель 1:10 от генератора Г5-63

Ч - Частотомер электронно-счетный 43-54

Рисунок 11 - Схема для проверки основной абсолютной погрешности измерения количества импульсов в режиме счета каналов импульсного ввода

Г1 - генератор импульсов Г5-60

Ч - частотомер электронно-счетный 43-54

Г2 - генератор импульсов Г5-54

Рисунок 12 - Схема измерения для проверки основной относительной погрешности измерения максимально большой длительности периода и импульсов каналов импульсного ввода

Г - Генератор импульсов Г5-60

а)

б)

в)

ИН 1 - установка для поверки У300;

ИН 2 - прибор для поверки вольтметров переменного тока В1-9;

ИН 3 - источник питания Б5-47;

А - мультиметр FLUKE 8508А;

ТР - трансформатор тока эталонный двухступенчатый ИТТ-3000.5;

П - нормирующий преобразователь NCM2;

МС - катушка электрического сопротивления Р331 сопротивлением 100 Ом;

В - Вольтметр универсальный Щ31.

Рисунок 14 - Проверка основной приведенной погрешности преобразования тока и напряжения нормирующих преобразователей NCM2

50

Устройства программного управления TREI-5B. Методика поверки

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
