Руководство по эксплуатации «Устройство измерения размера по вертикали УИВ. от вертикали УИВП» (5823.094.00.000 РЭ)

ООО НПП «ИЗМЕРОН-В»

УСТРОЙСТВО ИЗМЕРЕНИЯ РАЗМЕРА ПО ВЕРТИКАЛИ УИВ, ОТ

ВЕРТИКАЛИ УИВП

Руководство по эксплуатации

5823.094.00.000 РЭ

Содержание

• 1 Описание и работа изделия....................................................

  • 1.1 Назначение, технические данные...................................

• 2 Устройство и работа изделия.................................................

• 3 Устройство и работа составных частей изделия..................

  • 3.1 Нивелир с лазерным визиром..........................................

  • 3.2 Нивелир с лазерным визиром и поворотной насадкой

  • 3.3 Блок питания.....................................................................

  • 3.4 Штангенрейка...................................................................

• 4 Указание мер безопасности....................................................

• 5 Подготовка изделия к использованию..................................

• 6 Порядок работы.......................................................................

• 7 Техническое обслуживание....................................................

  • 7.1 Виды и объем технического обслуживания..................

    „3

    „3

    .6

    .6

    .6

    „8

    10

    И

    13

    15

    17

    19

    19

    21

    50

    50

    50

  • 7.2 Меры безопасности при проведении технического обслуживания.. .20

  • 7.3 Методика поверки

  • 7.4 Текущий ремонт...

• 8 Хранение.......................

• 9 Транспортировка.........

Настоящее руководство по эксплуатации содержит основные сведения и указания по техническому описанию, правилам подготовки к эксплуатации и эксплуатации устройства измерения размера по вертикали УИВ, от вертикали УИВП (далее - устройство) и соблюдению мер безопасности.

Основой устройства является нивелир с лазерным визиром для УИВ (или нивелир с лазерным визиром и поворотной оптической насадкой для УИВП) и штангенрейка прямая и обратная. УИВ задает горизонтальную (а УИВП еще и вертикальную) плоскость и позволяет производить измерения в горизонтальной (а УИВП еще и в вертикальной) плоскости.

Устройство измерения УИВ (УИВП) предназначено для контроля по вертикали (от вертикали) геометрических параметров крупногабаритных изделий машиностроения и технологической оснастки.

К работе с устройством допускается персонал, изучивший настоящее руководство по эксплуатации и паспорта на приборы, входящие в его комплект, программу и методику проведения поверки, прошедший подготовку по практической работе на нем, а также по ее техническому обслуживанию и получивший устойчивые навыки работы. Персонал также должен пройти инструктаж по технике безопасности труда и иметь квалификационную группу по электробезопасности не ниже 3-ей, сдать зачет на допуск к самостоятельной работе и получить удостоверение установленного образца.

По способу защиты человека от поражения электрическим током устройство соответствует классу II по ГОСТ 12.2.025-76.

В конструкции устройства применены источники лазерного излучения малой мощности. По степени опасности генерируемого излучения устройство соответствует 2 классу по ГОСТ Р50723-94.

• 1 Описание и работа изделия 1.1 Назначение, технические данные

Устройство УИВ (УИВП) предназначено для:

• - задания горизонтальной линии (плоскости) в случае комплектации нивелиром с лазерным визиром;

• - задания дополнительно еще и вертикальной линии (плоскости) в случае комплектации нивелиром с лазерным визиром и оптической поворотной насадкой;

  Изм	Лист	№ докум.	Поди.	Дата



Инв.№ поди |Подп. и дата|Взам. инв. №|Инв. № Ц1л.| Подп. и дата

• 2 Устройство и работа изделия

Устройство измерения по вертикали (от вертикали) УИВ (УИВП) -предназначено для проведения высокоточных нивелировочных работ, связанных с монтажом, настройкой систем и измерением отклонений элементов конструкции от допустимых значений в вертикальной (горизонтальной) плоскости, а также для задания горизонтальной (вертикальной) плоскости.

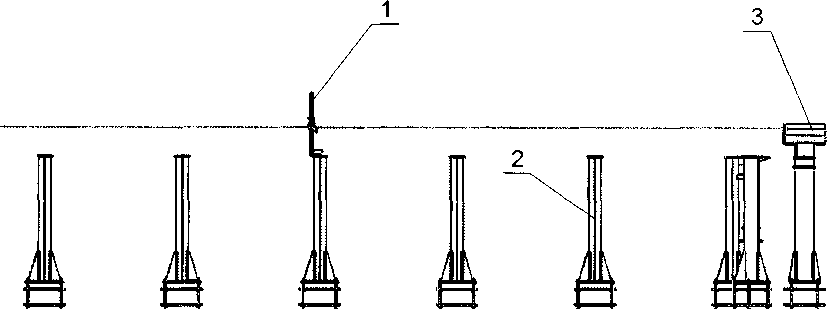

Рабочее расположение составных частей устройства УИВ (УИВП) показано на рисунке 2.1

1- штангенрейка ШРИ (ШРО); 2- стойка; 3- нивелир с лазерным визиром НЛВ (НЛВП)

Рисунок 2.1- Общий вид устройства измерения по вертикали при проведении измерений

Применение устройства измерения по вертикали (от вертикали) на базе лазерного излучателя с видимым пучком обеспечивает широкие функциональные возможности, универсальность и дает возможность работы непосредственно на крупногабаритном длинномерном объекте в слабо освещенном помещении, а совместно со штангенрейками, - и в труднодоступных местах.

• 3 Устройство и работа составных частей изделия

3.1 Нивелир с лазерным визиром

Нивелир с лазерным визиром предназначен для контроля геометрических параметров крупногабаритных изделий машиностроения по вертикали (от

вертикали). Нивелир с лазерным визиром задает базовую горизонтальную плоскость при проведении измерительных, монтажных и настроечных работ. А нивелир с лазерным визиром и оптической поворотной насадкой с пентапризмой задает еще и базовую вертикальную плоскость.

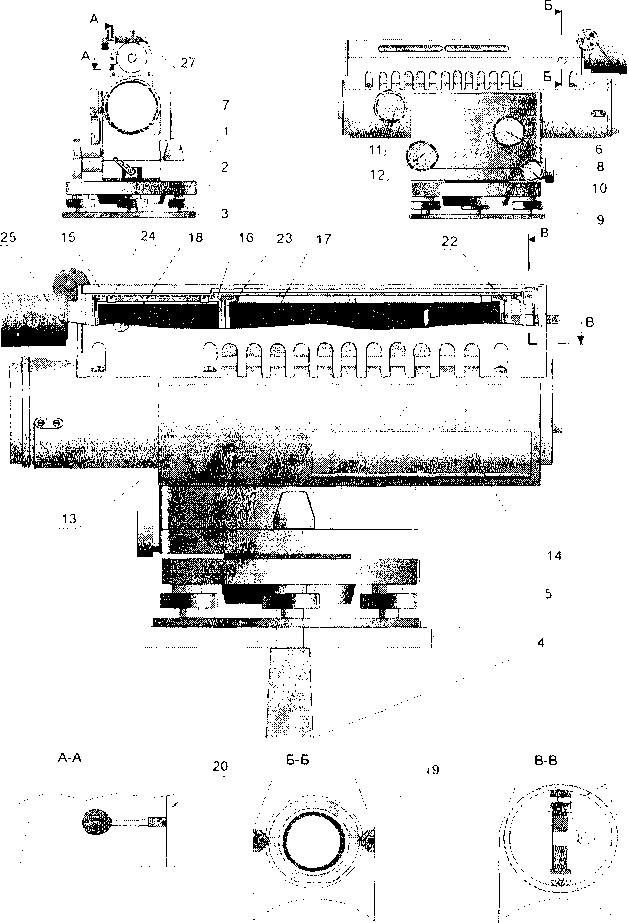

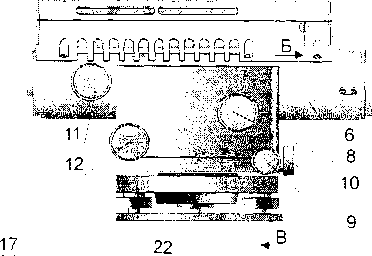

Общий вид нивелира с лазерным визиром и его конструктивные элементы показаны на рисунке 3.

Нивелир с лазерным визиром представляет собой нивелир оптический Н-05, на котором закреплен лазерный визир.

Нивелир состоит из неподвижной нижней части и верхней, имеющей возможность вращаться относительно нижней на 360° и наклоняться в вертикальной плоскости на ±10'.

Нижняя часть представляет собой подставку 1 с тремя подъемными винтами 2 и укрепленной на них пружинящей пластиной 3 с втулкой, имеющей резьбу под становой винт 4, служащий для закрепления нивелира на площадке 5.

В верхней части установлены: зрительная труба 6 с укрепленным на ее корпусе контактным уровнем, установочный уровень 7, головка 8 механизма наклона плоско-параллельной пластинки с отсчетной шкалой; головка 9 наводящего винта; зажимной винт 10; головка 11 фокусирующего устройства зрительной трубы 6. Установочный уровень 7 показывает положение вертикальной оси вращения нивелира. Наклон зрительной трубы 6 в вертикальной плоскости, осуществляется головкой 12 элевационного винта. Контактный уровень при трубе с призменной системой показывает положение оптической оси нивелира относительно горизонтальной плоскости. На коробке 13 контактного уровня расположено зеркало 14 для подсветки уровня при трубе 6 и отсчетной шкалы.

Лазерный визир состоит из корпуса 15, в котором установлен футляр 16. В футляре 16 установлен излучатель 17 и коллиматор 18.

Оси 19 определяют положение передней части футляра 16 относительно корпуса 15 лазерного визира. Оси 19 фиксируются винтами 20. Винты 21 отжимные определяют положение задней части футляра 16 относительно корпуса 15 лазерного визира. Крепление излучателя 17 в футляре 16 осуществляется кольцами 22 и 23. Крепление и юстировка коллиматора 18 осуществляется винтами 24.

5- площадка; 6- зрительная труба; 7- установочный уровень; 8- головка механиз

ма наклона плоско-параллельной пластинки; 9- головка наводящего винта; 10-

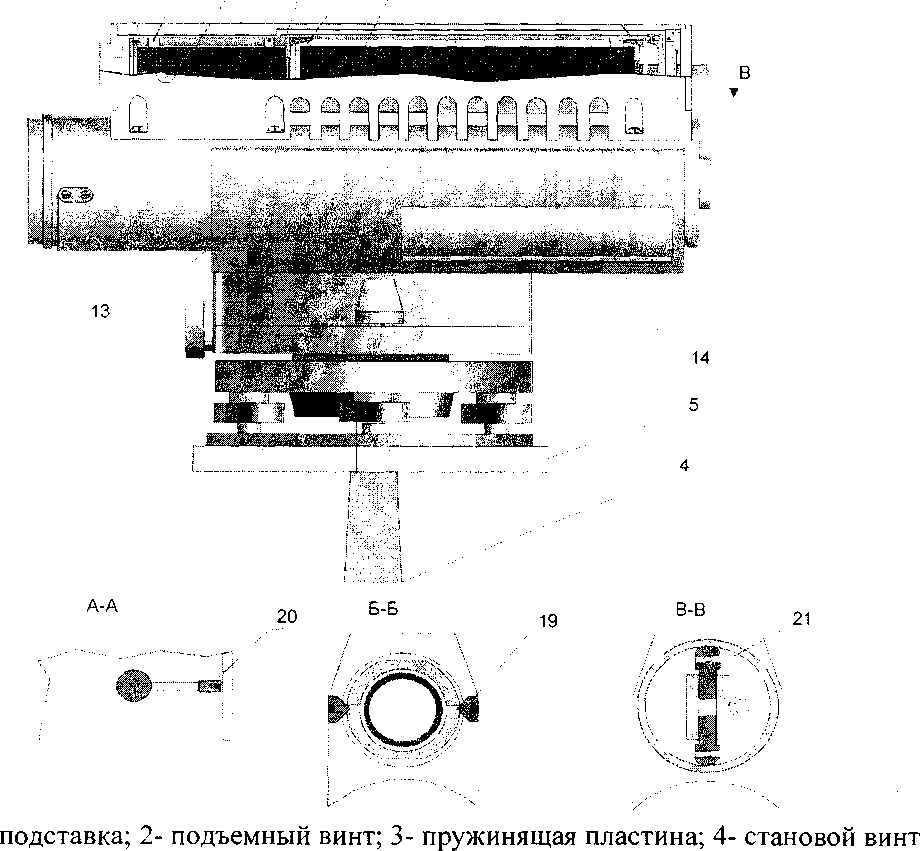

1- подставка; 2- подъемный винт; 3- пружинящая пластина; 4- становой винт; 5- площадка; 6- зрительная труба; 7- установочный уровень; 8- головка механизма наклона плоско-параллельной пластинки; 9- головка наводящего винта; 10-зажимной винт; 11- головка фокусирующего устройства; 12- головка элевацион-ного винта; 13- коробка контактного уровня; 14- зеркало; 15- корпус лазерного визира; 16- футляр; 17- излучатель; 18- коллиматор; 19- ось; 20- винт; 21- винт отжимной; 22 и 23- конусные кольца; 24- крепежно-юстировочные винты; 25-поворотная насадка с пентапризмой; 26 - ручка наводящего винта; Т1- стопорный винт

Рисунок 3.2 - Нивелир с лазерным визиром и поворотной насадкой

вкл

сг. гь;

СГ.ТЬ 220В

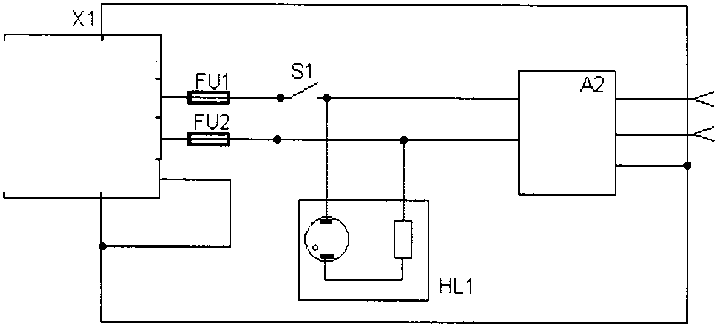

Схема блока питания показана на рисунке 3.4 а ее состав приведен в таблице 3.1.

Рисунок 3.4 - Электрическая схема блока питания

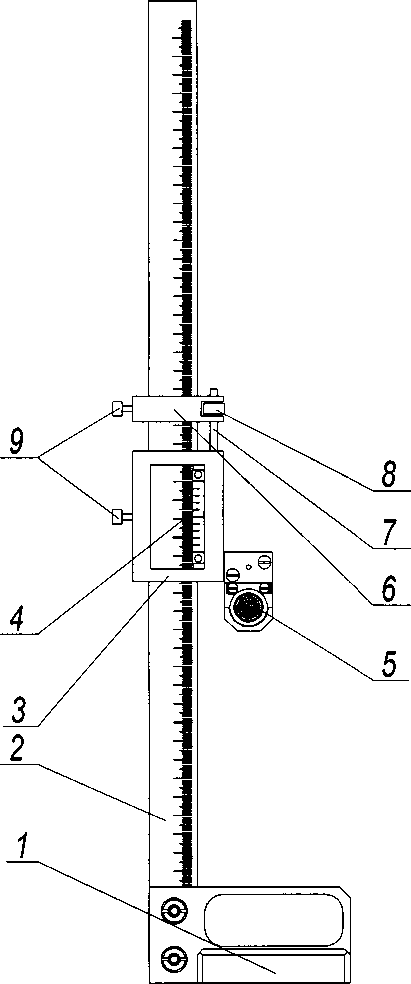

1- корпус с магнитным основанием; 2- линейка; 3- рамка со шкалой нониуса; 4- нониус; 5- целевой знак со шпонкой; 6- рамка микрометрической подачи; 7- микрометрический винт; 8- микрометрическая гайка; 9- стопорный винт.

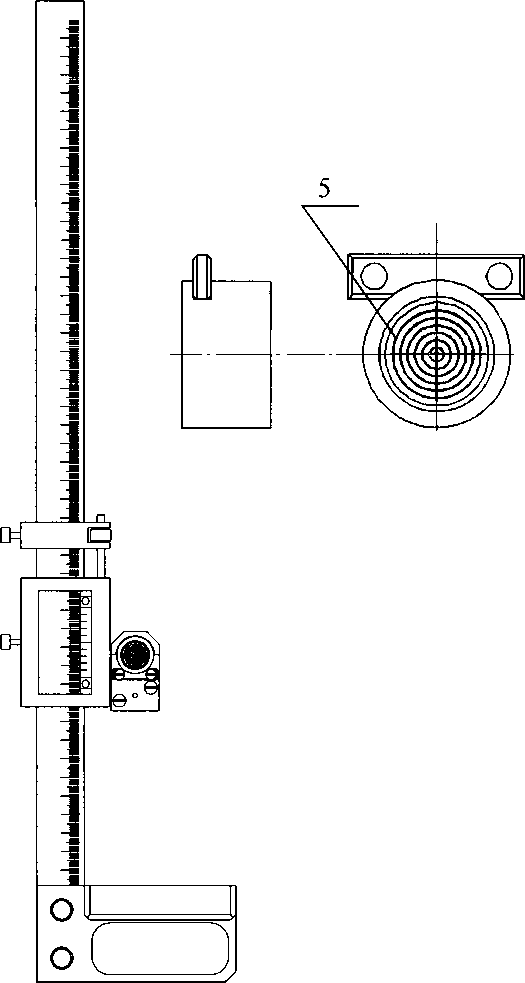

Рисунок 3.5 - Штангенрейка

Прямая штангенрейка позволяет измерять расстояния от поверхностей обращенных к лазерному пучку.

Обратная штангенрейка позволяет измерять расстояния от поверхностей обращенных от лазерного пучка.

• 4 Указание мер безопасности

  Инв.№ подл. |Подп. и дата|Взам. инв. №|Инв. № д^л.|Подп. и дата

4.1В устройстве применяется маломощный источник когерентного монохроматического излучения непрерывного действия - гелий-неоновый лазер, длина волны излучения - 0,63 мкм мощность выходящего пучка не более 0,8 мВт (после коллиматора).

• 4.2 По мерам безопасности от светового излучения лазерный визир относят ко второму классу установок малой мощности, работающих в видимой области спектра (красной) в непрерывном режиме с безопасным уровнем плотности мощности лазерного излучения согласно ГОСТ Р 50723-94.

• 4.3 Требования безопасности от излучения при эксплуатации названного устройства П-го класса заключаются в нанесении маркировки и знака лазерной опасности: «Лазерное излучение, не смотреть в пучок».

• 4.4 К работе с устройством допускаются инженерно-технические работники, имеющие квалификационную группу по электробезопасности не ниже II и прошедшие инструктаж по технике безопасности при работе с лазерами.

• 4.5 До включения прибора в электросеть проверить:

• - наличие и исправность защитного заземления;

• - целостность изоляции соединительных кабелей;

• - исправность электрических розеток, вилок, переключателей;

• - исправность предохранителей и соответствие их номинальным электрическим величинам;

• - наличие соответствующих надписей у ручек и кнопок управления, указывающих их назначение;

• - отсутствие открытых токоведущих частей, доступных случайному прикосновению.

• 4.6 При работе с устройством запрещается:

• - направлять пучок лазерного излучения на окна, двери, стены и т.п.;

• - работать с неисправным лазерным визиром;

• - вносить в зону пучка лазерного излучения предметы, способные вызвать отражение или рассеяние лазерного пучка в окружающее пространство;

• - смотреть навстречу пучку или его отражению;

• - производить расстыковку высоковольтного разъема ранее, чем через 2 мин. после отключения блока питания нивелира от сети;

  Изм	Лист	№ докум.	Подп.	Дата

- производить включение нивелира при расстыкованном разъеме лазерного визира и блока питания.

• 4.7 Конструкция аппаратуры должна исключать возможность прикосновения обслуживающего персонала к блоку питания нивелира во включенном состоянии.

• 4.8 Включение и выключение нивелира с лазерным визиром, регулировку, производить ручками управления, расположенными на передней панели блока питания (рисунок 3.3).

• 4.9 Ремонт и замену неисправных деталей в электроаппаратуре и лазере производить только при выключенном электропитании.

• 4.10 Освещение должно отвечать требованиям СНиП 23-05-95 «Естественное и искусственное освещение».

• 4.11 Запрещается производить устранение неисправностей при работающем лазере.

• 4.12 В случае возникновения каких-либо неисправностей в лазере его необходимо отключить, сообщить ответственному руководителю работ и отправить прибор на проверку.

• 4.13 После окончания работ на участке вся аппаратура должна быть обесточена, убрана в укладочные ящики и сдана на склад для хранения.

• 4.14 Общие указания

  • 4.14.1 Работа нивелира НЛВП осуществляется в стационарных условиях при температуре воздуха от +5°C до +50°С и относительной влажности воздуха 80% при 35 °C и более низких температурах без конденсации влаги.

  • 4.14.2 При эксплуатации прибора его следует предохранять от воздействия влаги, пыли и вибраций. В зоне прохождения лазерного излучения необходимо ограничить турбулентность воздушных потоков.

  • 4.14.3 Прибор оберегать от воздействия солнечного света и сильного нагрева посторонними источниками тепла.

  • 4.14.4 Переносить прибор только в укладочном ящике. При переноске и установке не подвергать резким толчкам и ударам.

Не допускается выемка и укладка нивелира за верхнюю часть лазерного модуля. При выемке и переноске нивелир необходимо держать вертикально двумя руками за нижнюю часть зрительной трубы.

• 4.14.5 При длительном хранении нивелира необходима тренировка лазерного излучателя путем включения генерации излучения в течение 2-3 часов не реже одного раза в квартал.

  						Лист
  					5823.094.00.000 РЭ	14
  Изм	Лист	№ докум.	Поди.	Дата

• 5 Подготовка изделия к использованию и настройка его

  Инв.№ подл. |Подп. и дата|Взам. инв. №|Инв. N° ijfen | Подп. и дата

• 5.1 Подготовка изделия к использованию

• 5.1.1 Перед началом работы следует изучить «Нивелир Н-05. Паспорт. АФ3.801.043 ПС» и настоящее руководство по эксплуатации. Ознакомиться с расположением и назначением органов управления прибора.

• 5.1.2 Поставить переключатель «Сеть» блока питания лазерного визира (рисунок 3.3) в положение «Выкл».

• 5.1.3 Вынуть прибор из укладочного ящика, установить на штатив или технологическую оснастку (площадку) согласно монтажной схемы, закрепить нивелир становым винтом 4 (рисунок 3.1).

• 5.1.4 Подсоединить разъем кабеля лазерного визира к разъему 3 (рисунок 3.3) на блоке питания.

• 5.1.5 Подключить вилку шнура блока питания к питающей сети. Включить тумблер сети блока питания, при этом должен загореться индикатор включения прибора. Прогреть прибор в течение 20 минут.

• 5.1.6 Если прибор внесён в помещение после пребывания при отрицательных температурах, то перед включением его необходимо выдержать в нормальных условиях в течение 3 часов.

• 5.1.7 Штангенрейку промыть бензином по ГОСТ 1012-72, протереть чистой салфеткой и выдержать на рабочем месте не менее 3 часов.

• 5.1.8 Измеряемую поверхность (объект) очистить от загрязнения.

• 5.2 Настройка оптической части нивелира

Подготовить к работе оптическую часть нивелира с лазерным визиром.

• 5.2.1 Установить нивелир с лазерным визиром на рабочее место и закрепить становым винтом 4 (рисунок 3.1).

• 5.2.2 Выставить винты 9 и 12 (рисунок 3.1) нивелира в среднее положение. Винтом 8 установить плоско-параллельную пластинку в среднее положение, контролируя установку по отсчетной шкале, находящейся в нижней части поля зрения зрительной трубы 6.

• 5.2.3 Выставить пузырек установочного уровня 7 в пределы кольца путем поочередного вращения подъемных винтов 2.

  Изм	Лист	№ докум.	Подп.	Дата

5.2.4 Нивелир установить так, чтобы его оптическая ось была параллельна одной из трех сторон подставки 1 (рисунок 3.1), зафиксировать поворот-

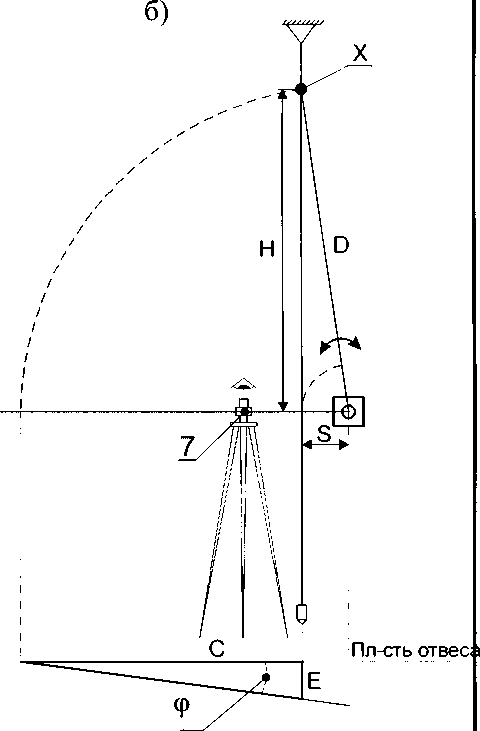

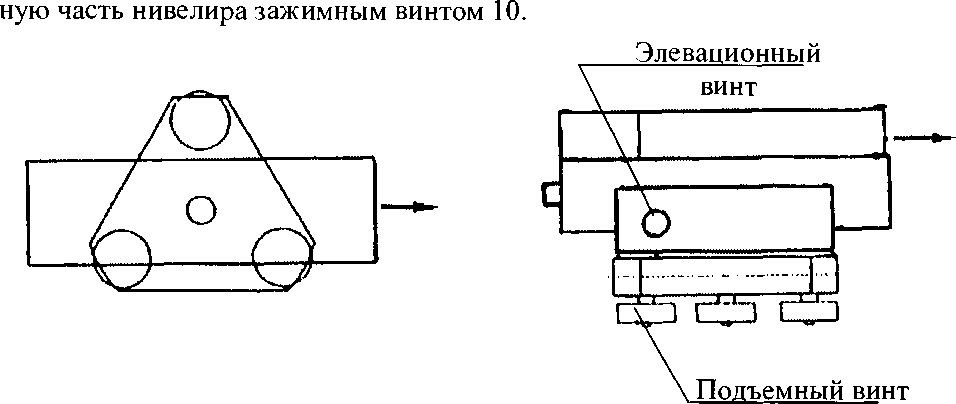

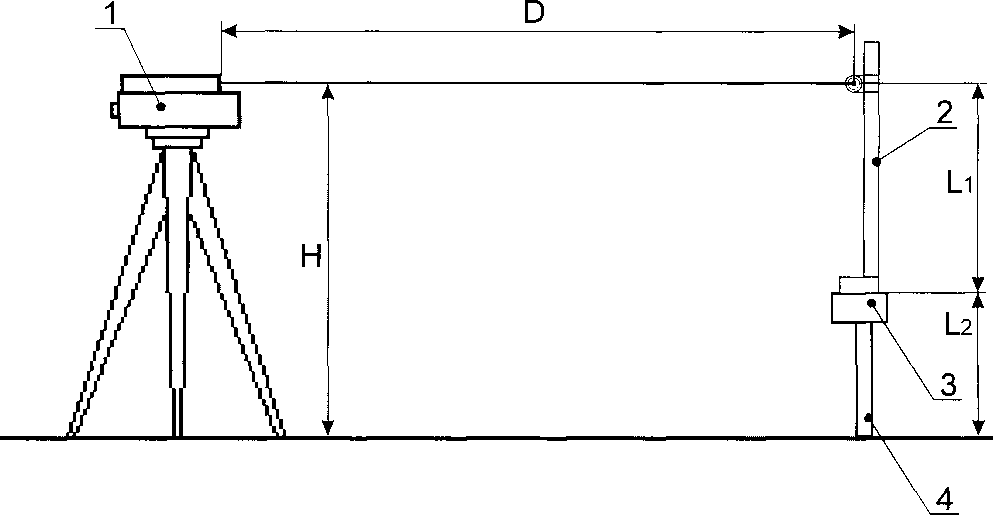

Рисунок 5.1 - Схема установки нивелира

• 5.2.5 Открыть зеркало 14 так, чтобы контактный уровень хорошо освещался. Половину расхождения концов пузырька контактного уровня устранить вращением переднего и заднего подъемных винтов 2, вращая их в противопо



ложных направлениях.

Вращением элевационного винта 12 устранить вторую половину величины расхождения концов пузырька контактного уровня.

• 5.2.6 Снять фиксацию поворотной части нивелира зажимным винтом 10 (рисунок 3.1). Повернуть нивелир на 180°, снова зафиксировать поворотную часть нивелира зажимным винтом 10. Выставить пузырек контактного уровня по схеме описанной в п.5.2.5.

• 5.2.7 Повторять п.п. 5.2.5...5.2.6 до тех пор, пока отклонение концов пузырька от рисок не будет превышать одного деления шкалы контактного уровня.

• 5.2.8 Снять фиксацию поворотной части нивелира зажимным винтом 10. Повернуть нивелир на 90°, зафиксировать поворотную часть нивелира зажимным винтом 10. Компенсировать расхождение между концами пузырька контактного уровня (рисунок 5.2) поворотом подъемного винта 2, расположенного под зрительной трубой 6.

• 5.2.9 Действия 5.2.5...5.2.8 повторять до тех пор, пока расхождение концов пузырька в любом положении будет не более одного деления шкалы.

После выполнения данного условия оптическая часть нивелира с лазерным визиром к работе готова.

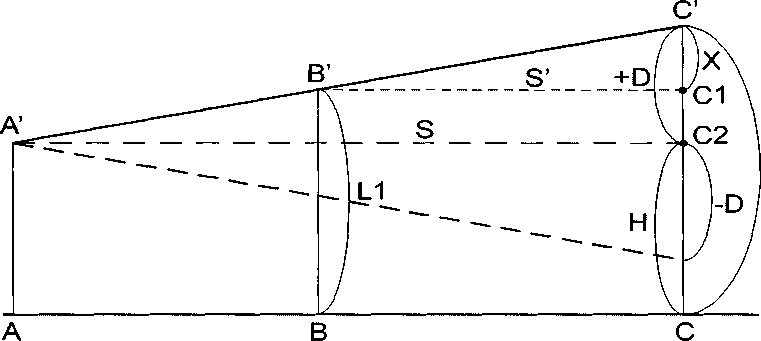

Рисунок 5.2 - Установка нивелира в горизонт

• 5.3 Настройка лазерного визира нивелира

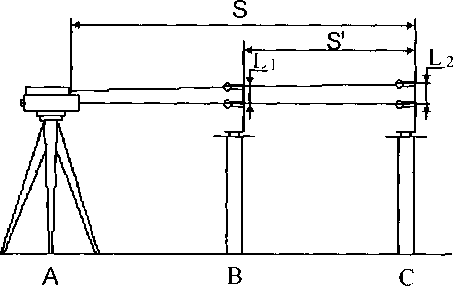

• 5.3.1 Установить нивелир 3 с лазерным визиром на стойку (рисунок 2.1). На ближайшую стойку 2 установить прямую штангенрейку 1.

• 5.3.2 Зрительную трубу нивелира навести на целевой знак штанге нрей-ки. Для обеспечения этой операции одному оператору наблюдать целевой знак в зрительную трубу, другому - перемещать его по штангенрейке до совмещения перекрестия мишени с оптической осью зрительной трубы. Зафиксировать по измерительной шкале штангенрейки полученный отсчет.

• 5.3.3 Переставить штангенрейку на дальнюю стойку. Снова навести зрительную трубу нивелира на целевой знак штангенрейки по вышеописанной технологии. Также зафиксировать по измерительной шкале штангенрейки полученный отсчет.

• 5.3.4 Снова установить прямую штангенрейку на ближайшую стойку.

• 5.3.5 Навести на целевой знак штангенрейки лазерный пучок лазерного визира. Зафиксировать по измерительной шкале штангенрейки полученный отсчет.

• 5.3.6 Переставить штангенрейку на дальнюю стойку. Снова навести на целевой знак штангенрейки лазерный пучок лазерного визира. Зафиксировать по измерительной шкале штангенрейки полученный отсчет.

5.3.4 Сравнить разницу между отсчетами по ближней и дальней точке, полученными посредством оптического нивелира и лазерного визира. Разница в полученных значениях для данного расстояния не должна превышать погрешно-

сти, изложенной в п.7.3.4.15.5 Методики поверки. В случае превышения провести регулировку в соответствии с п. 7.3.4.15.6 этой же методики.

• 6 Порядок работы

• 6.1 Определить необходимое количество контролируемых точек, в которых в дальнейшем будет установлена штангенрейка ШРП или ШРО.

6.2. Установить штангенрейку на контролируемую поверхность. Вращая нивелир рукой, навести лазерный пучок на штангенрейку и закрепить зажимной винт 8 (рисунок 3.1, 3.2). Точное нивелирование лазерного пучка осуществить винтом 7.

• 6.3 Совместить ось лазерного пучка с центром марки целевого знака, совмещение обеспечить микрометрической подачей нониуса штангенрейки по высоте линейки. Снять показания штангенрейки.

• 6.3 Повторить аналогичные измерения для следующей установки штангенрейки в необходимом месте (точке) контролируемой поверхности.

• 6.4 По окончании работы прибор выключить и уложить его в ящик.

  Инв.№ подл. |Подп. и дата |Взам. инв. №|Инк N° м&тт.1Попп. и дата

  Изм	Лист	№ докум.	Подп.	Дата

  5823.094.00.000 РЭ

  Лист

• 7 Техническое обслуживание



  Инв.№ пода. |Подп.идата|Взам. инв. №|Инв. № д1^.|Подп. и дата

• 7.1 Виды и объем технического обслуживания

Техническое обслуживание устройства заключается в своевременном выполнении определенного комплекса работ по уходу за изделием с целью предупреждения неисправностей и поддержания его в постоянной готовности к работе.

Выполнение операций технического обслуживания является обязательным условием длительной и надежной эксплуатации устройства.

Для устройства УИВ (УИВП) установлены следующие виды ТО:

• - ежедневное техническое обслуживание - “ЕО”;

• - периодическое обслуживание - “ТО1”, проводится не реже 1 раза в год.

• 7.1.1 Ежедневное ТО включает в себя:

• 1) проверить:

• - наличие на излучателе знака «Лазерная опасность»;

• - отсутствие обрыва заземляющих проводов;

• - наличие и состояние предохранителей;

• - отсутствие налетов, сколов на оптических деталях;

• - состояние кабелей, разъемов, целевых знаков. Убедиться в отсутствии загрязнения и механических повреждений, влияющих на эксплуатационные свойства и метрологические характеристики приборов и устройств.

• 2) выполнить:

• - удаление загрязнения с неокрашенных металлических частей штанген-рейки чистой салфеткой;

• - удаление следов коррозии с последующей смазкой техническим вазелином;

• - удаление пятен на рабочих поверхностях оптических элементов с помощью эфиро-спиртовой смеси (спирта по ГОСТ 18300) колонковой (беличьей) кисточкой.

Эксплуатация устройства с загрязненными и поврежденными элементами запрещена.

• 7.1.2 Периодическое ТО предназначено снижать величину погрешности измерений путем своевременного выявления неисправностей и их предупреждений.

• 7.1.2.1 ТО1 проводить согласно разделу 7.3 «Методика поверки»

• 7.2 Меры безопасности при проведении технического обслуживания

• 7.2.1 Запрещается производить техническое обслуживание и ремонт аппаратуры и приборов, находящихся под напряжением.

• 7.2.2 Запрещается отстыковывать высоковольтный разъем лазерного излучателя ранее, чем через 2 минуты после снятия напряжения.

  Инв.№ подл. |Подп. и дата|Взам. инв. №|Инв. № тм6п.|Подп. и дата

  Изм	Лист	№ докум.	Подп.	Дата



Утверждаю енерального директора сква"

.С.Евдокимов

2004 г.

• 7.3 Методика поверки

Настоящий документ распространяется на устройства измерения размера по вертикали УИВ, от вертикали УИВП, выпускаемые из производства по ТУ 4431-005-10600014-2003, а также находящиеся в эксплуатации, и устанавливает методы и средства первичной и периодической поверки.

• 7.3.1 Операции и средства поверки

При проведении поверки должны быть выполнены операции и применены средства контроля, указанные в таблице 7.3.1.

Инв.№ подл. |Подп. и дата |Взам. инв. №|Инв. № тмбп.1Подп. и дата

Инв.№ подл |Подп. и дата|Взам. инв. №|Инв. № д^т.|Подп. и дата

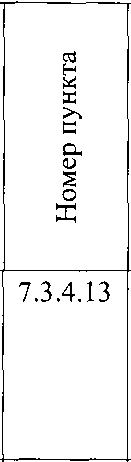

Продолжение таблицы 7.3.1

Наименование операции

7.3.4.14

7.3.4.16

13 Проверка кольцевой структуры лазерного пучка, диаметра центрального пятна

14 Определение предела допускаемой погрешности измерения по вертикали

Инв.№ подл |Подп. и дата |Взам. инв. №|Инв. № ;^л.|Подп. и дата

Лист

24

Инв. № подл I Подп. и дата |Взам. инв. №|Инв. № д^1.| Подп. и дата

скорость изменения температуры окружающего воздуха за 1ч., °C, не более - 1; внешние электрические и магнитные поля, механические колебания и удары должны отсутствовать или находиться в пределах, не влияющих на работу УИВ (УИВП);

напряжение питания от однофазной сети переменного тока - (187.. .242)В; частота переменного тока - (50 ± 0,5) Гц.

• 7.3.2.1.2 Штангенрейки, концевые меры длины промывают в вытяжном шкафу бензином по ГОСТ 1012-72, протирают чистой салфеткой и выдерживают не менее 1 ч на металлической плите, находящейся в помещении, где проводят поверку.

При отсутствии металлической плиты штангенрейки и вспомогательный измерительный инструмент выдерживают в помещении в течение 4 часов.

• 7.3.2.1.3 После транспортирования нивелир, поступивший на поверку, выдерживают в рабочем помещении не менее 4 ч в упакованном виде и не менее 2 ч без упаковки.

• 7.3.2.1.4 Механические узлы нивелира очищают при необходимости от смазки бензином по ГОСТ 1012 и протирают чистой хлопчатобумажной салфеткой. Наружные поверхности оптических деталей протирают тампоном, смоченным в спирте по ГОСТ 18300, предварительно смахнув с них пыль колонковой кисточкой. Нельзя протирать оптические детали сухим тампоном.

• 7.3.2.1.5 Во время поверки движение воздуха в помещении недопустимо.

• 7.3.3 Требования безопасности

• 7.3.3.1 При подготовке к проведению поверки следует соблюдать правила пожарной безопасности по ГОСТ 12.1.004, установленные для работы с легковоспламеняющимися жидкостями, к которым относится бензин и спирт, используемый для промывки узлов нивелира.

• 7.3.3.2 Промывку узлов нивелира бензином производят в приспособленном с вытяжной вентиляцией помещении.

Система вытяжной вентиляции должна обеспечить в воздухе рабочей зоны концентрацию паров бензина, эмали и спирта не более допускаемой СН 245.

• 7.3.3.3 В помещении, где производят промывку, должны быть предусмотрены знаки и сигнальные цвета в соответствии с ГОСТ 12.4.026. Запрещено пользоваться открытым огнем, курить, а также применять электронагревательные приборы, пылесосы и полотеры.

• 7.3.3.4 Бензин и спирт хранят в металлической посуде, плотно закрытой металлической крышкой, в количестве не более однодневной нормы, требуемой для промывки.

• 7.3.3.5 Промывку производить в маслобензостойких перчатках.

• 7.3.3.6 По мерам безопасности излучения лазерный излучатель в конструкции нивелира относится ко 2-му классу установок малой мощности, работающих в видимой области спектра, в непрерывном режиме с безопасным уровнем плотности мощности.

• 7.3.3.7 Требования безопасности от излучения при эксплуатации лазерного излучателя заключаются в установке предупреждающих плакатов: «Осторожно! Не смотреть навстречу лучу!», «Избегать прямого контакта лазерного луча с глазами!».

• 7.3.3.8 К работе с устройством допускаются инженерно-технические работники, имеющие квалификационную группу электробезопасности не ниже II и прошедшие инструктаж по технике безопасности при работе с лазерами.

• 7.3.3.9 До включения лазерного излучателя в электросеть проверить: наличие и исправность защитного заземления; целостность изоляции соединительных кабелей; исправность электрических розеток, вилок и переключателей; отсутствие открытых токоведущих частей, доступных случайному прикосновению.

Включение и выключение лазерного излучателя производить ручками управления блока питания, в последовательности, указанной в инструкции по эксплуатации.

Запрещается оставлять включенный лазерный излучатель без присмотра.

• 7.3.3.10 В случаях каких-либо неисправностей в лазере, его необходимо отключить, сообщить ответственному руководителю работ и отправить прибор на проверку.

Внимание! Расстыковку высоковольтного разъема разрешается производить не ранее, чем через 2 минуты после отключения питания от сети.

• 7.3.4 Проведение поверки



  Инв.№ подл |Подп. и дата|Взам. инв. №|Инв. № zafci.l Подп. и дата

• 7.3.4.1 Внешний осмотр

• 7.3.4.1.1 При внешнем осмотре должно быть установлено соответствие внешнего вида и маркировки требованиям ТУ 4431-005-10600014-2003. На корпусных поверхностях не должно наблюдаться дефектов и механических повреждений, влияющих на работоспособность устройства. На оптических деталях и измерительных шкалах не должно быть загрязнения, налетов и сколов. Марка мишени целевого знака должна быть чистой, изображение фотомарки - контрастное.

• 7.3.4.2 Определение габаритных размеров

• 7.3.4.2.1 Определение габаритных размеров устройства выполняется однократным измерением рулеткой металлической измерительной с диапазоном измерения 50 м Р50Н2К ГОСТ 7502-98.

• 7.3.4.3 Определение массы устройства

• 7.3.4.3.1 Определение массы устройства выполняется однократным взвешиванием на весах ВЛО 20-4 ГОСТ 29329-92.

• 7.3.4.4 Опробование

• 7.3.4.4.1 Перемещение всех подвижных деталей и узлов штангенрейки и нивелира должно быть плавным, без заеданий и люфтов, все съемные детали и узлы должны легко устанавливаться и сниматься.

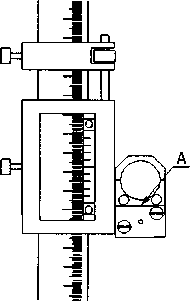

• 7.3.4.5 Определение правильности расположения нониуса относительно штанги

• 7.3.4.5.1 Перекрытие штрихов штанги краем нониуса измеряют линейкой, а расстояние от верхней кромки края нониуса до поверхности шкалы штанги определяют щупом в трех местах по длине штанги. Щуп размером 0,25 мм укладывают на штангу рядом с нониусом.

  						Лист
  					5823.094.00.000 РЭ
  Изм	Лист	№ докум.	Подп.	Дата		28

• 7.3.4.9.2 Установить штангенрейку и лекальный угольник на поверочную плиту. Щуп толщиной 0,03 мм не должен входить в зазор между ребром лекального угольника и штангой со штриховой шкалой.

• 7.3.4.10 Определение отклонения от параллельности расположения базовой опорной поверхности (А) под шпонку целевого знака штангенрейки относительно базовой поверхности основания корпуса штангенрейки

Отклонения от параллельности расположения базовой опорной поверхности (А) под шпонку целевого знака штангенрейки относительно базовой поверхности основания корпуса не должно превышать 0,01 мм.

Лист

№ докум.

I In "€~Д£

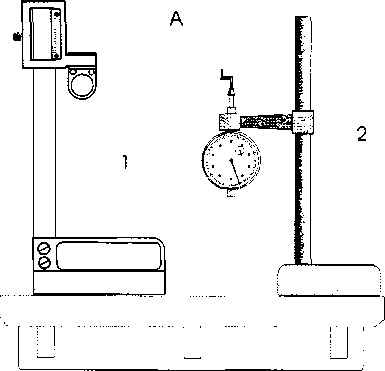

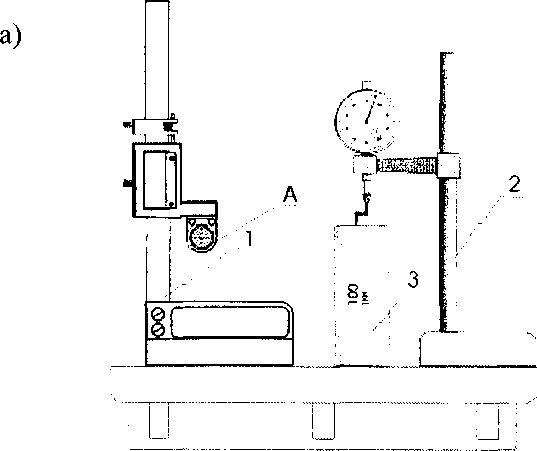

Рисунок 7.3.1 - Определение отклонения от параллельности расположения базовой опорной поверхности (А) под шпонку целевого знака относительно базовой поверхности основания корпуса

а) для штангенрейки прямой,

б) для штангенрейки обратной

Определение отклонения от параллельности расположения вышеуказанных поверхностей производят с помощью многооборотного индикатора ИЧ10, закрепленного в стойке штатива типа ШМ-ПВ по ГОСТ 10197-70, установленного на поверочной плите согласно рисунку 7.3.1, наконечник ИЧ10 должен находиться в контакте с базовой опорной поверхностью (А) под шпонку целевого знака (штангенрейка без целевого знака).

Перемещая штатив с индикатором вдоль базовой опорной поверхности (А), снимают показания в трех точках и находят максимальное и минимальное

значение, разность показаний индикатора определяет отклонение от параллельности.

Отклонение от параллельности расположения базовой опорной поверхности (А) под шпонку целевого знака штангенрейки относительно базовой поверхности основания корпуса штангенрейки должно соответствовать требованиям ТУ 4431-005-10600014-2003.

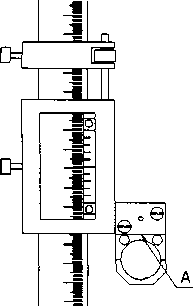

• 7.3.4.11 Определение диаметра отверстия под целевой знак в рамке с нониусом

  Инв.№ подл. | Подп. и дата    |Взам. инв. №|Инв. № Ж л ,| Подп. и дата



• 7.3.4.11.1 Диаметр отверстия под целевой знак в рамке с нониусом должен соответствовать размеру 20_+o,o₂i мм.

Проверить данный размер нутромером 18-50 с ценой деления 0,002 мм ГОСТ 9244-75. Производят трехкратное измерение Dj,D₂,D₃. Рассчитывают D_cp.

• 7.3.4.12 Проверка целевого знака




Рисунок 7.3.2 - Целевой знак со шпонкой

• 7.3.4.12.1 Проверку диаметра корпуса целевого знака (рисунок 7.3.2) на соответствие производить с помощью микрометра типа МК 25-1 ГОСТ 6507-78 трехкратным измерением величины диаметра d], d₂, d₃. Рассчитывают d_cp.

Диаметр корпуса целевого знака должен соответствовать размеру 02Одов мм.

• 7.3.4.12.2 Для каждого целевого знака определяют ширину штриховых линий марки и расстояние между двумя соседними окружностями марки по всему световому диаметру.

Измерения проводят с помощью инструментального микроскопа по ГОСТ 8074-82 для двух марок, располагаемых с лицевой и обратной стороны целевого знака. Измеренные значения должны соответствовать требованиям ТУ 4431-005-10600014-2003. Размеры штрихов шкал штанги и нониуса штангенрейки должны соответствовать указанным ниже:

• - ширина штрихов 0,08-0,20 мм;

• - разница ширины штрихов в пределах одной шкалы и штрихов шкал штанги и нониуса одной штангенрейки не более 0,03 мм.

• 7.3.4.12.3 Проверку симметричности перекрестия марки относительно оси корпуса, а также проверку параллельности горизонтальной линии перекрестия X и базовой поверхности кромки шпонки целевого знака проводят с помощью универсального измерительного микроскопа типа ИМЦЛ 150x150,Б ГОСТ 8074-82 с ценой деления 0,001 мм.

Установить на предметный столик микроскопа поверочную призму П1-3-0 ГОСТ 5641-82. На призме закрепить проверяемый целевой знак в V-образной призматической выемке. Базовую поверхность кромки шпонки А⁷ (рисунок 7.3.2) совместить с горизонтальной осью визирной сетки микроскопа.

Совместить центр перекрестия мишени целевого знака с перекрестием сетки микроскопа. Повернуть корпус целевого знака в призме на угол 90°, а затем на углы 180° и 270°. При каждом положении измерять разность между центром перекрестия марки мишени и перекрестием сетки микроскопа М. При поворотах она должна быть не более ± 0,01 мм по осям X и Y. Найти среднее значение всех показаний М_цз. Измерения провести для обеих марок располагаемых с лицевой и обратной сторон целевого знака. При наличии отклонений выше допустимых произвести переклейку марок с их последующим контролем.

Инв.№ подл |Подп. и дата|Взам. инв. №|Инв. № /ж>л.| Подп. и дата

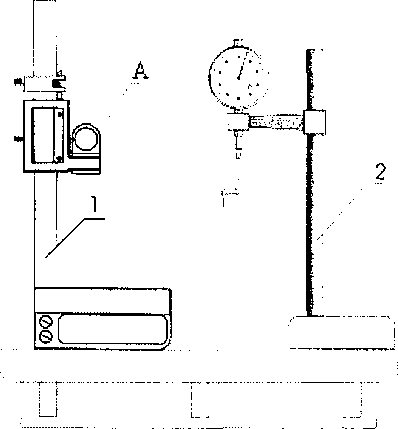

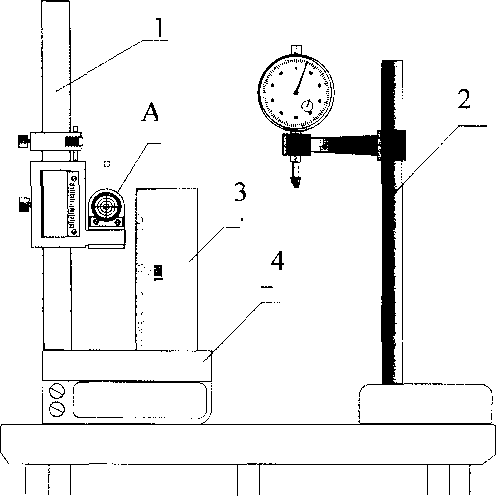

Рисунок 7.3.3 - Определение погрешности измерений

а) штангенрейки прямой,

б) штангенрейки обратной

• 7.3.4.14.2 Проверка штангенрейки прямой и обратной с диапазоном измерений 40...400 мм.

Настроить индикатор по плоскопараллельным концевым мерам на высоту 100 мм, трехкратным арретированием убеждаются в его постоянстве. Показание миллиметровой шкалы штангенрейки установить равным 90 мм. Для обеспечения заданной погрешности измерений показание 90 мм выставить с помощью шкалы нониуса.

Измерительной ножкой индикатора снять значение 5_ИНД отсчета размера на образующей корпуса целевого знака. Данное измерение проводить в точке А -наивысшей точке корпуса целевого знака. В результате измерения получим значение, близкое к 100 мм, так как к значению показаний штангенрейки, равному 90 мм и вынесенному в точку перекрестия мишени целевого знака, добавится половина значения диаметра корпуса целевого знака, равного 20 мм с определенной погрешностью. После проведения измерений сравнить измеренное значение со значением длины плоскопараллельной концевой меры Н_д (100 мм).

5_ИНД - определяется максимальным показанием индикатора при перемещении измерительной ножки по образующей корпуса целевого знака в верхней его части. Наконечник индикатора должен находиться в надежном контакте с поверхностью корпуса целевого знака.

Производят трехкратное снятие отсчетов 5_ИНД1, 5_ИНд2, 5_Ин_Дз- Находят среднее арифметическое значение 5_{ср инд} из трех отсчетов индикатора.

Значение диаметра корпуса целевого знака d_cp берем из измерений, проведенных вп.7.3.14.12.1. Погрешность показаний штангенрейки Н_{пр (О}б_Р) не должна превышать рассчитанной в п. 7.3.4.14.5.

Таким же образом проверяют штангенрейку на других отметках миллиметровой шкалы (190 мм, 290 мм), применяя для этого концевые меры 200 мм и 300 мм соответственно.

• 7.3.4.14.3 Проверка штангенрейки прямой и обратной с диапазоном измерений 50...500 мм

Штангенрейки с диапазоном измерений 50...500 мм проверяют на отметках миллиметровой шкалы 90, 190, 390 мм по вышеозначенной технологии. При этом для отсчета 190 мм применяют концевые меры 200 мм, а для отсчета 390 мм - 400 мм.

• 7.3.4.14.4 Проверка штангенрейки прямой и обратной с диапазоном измерений 250...630 мм

  						Лист
  					5823.094.00.000 РЭ	36
  Изм	Лист	№ докум.	Поди.	Дата

Инв.№подл |Подп.идата |Взам. инв. №|Инв. № д^5л.|Подп. и дата

Найденное значение погрешности не должно превышать при значении отсчета по нониусу штангенрейки, мм: 0,05 - ± 0,07; 0,1 - ± 0,12.

7.3.4.15 Определение непараллельное™ осей лазерного пучка и зрительной трубы на соответствие установленным значениям

Проверку проводят в два этапа.

Первый этап - поверка нивелира проводится региональными органами стандартизации и метрологии.

Рисунок 7.3.4 - Определение непараллельное™ осей зрительной трубы нивелира и лазерного пучка

Второй этап - определение непараллельное™ осей лазерного пучка и зрительной трубы.

Перед началом этого этапа настроить оптическую часть нивелира в соответствии с руководством по эксплуатации 5823.094.00.000 РЭ.

В дальнейшем для повышения достоверности каждое измерение проводим пять раз и результат усредняем.

Выполнить следующие операции:

• 7.3.4.15.1 Установить нивелир в точке "А" и тщательно привести в отвесное рабочее положение вертикальную ось вращения нивелира по установочному уровню вращением подъемных винтов.

• 7.3.4.15.2 Установить на площадку "В" штангенрейку и снять отсчет L,.

Результаты занести в таблицу 7.3.4.

• 7.3.4.15.3 Переустановить штангенрейку на площадку "С", изменить фокусировку зрительной трубы и снять отсчет Ь₂. Результаты занести в таблицу 7.3.4.

  					5823.094.00.000 РЭ	Лист 38
  Изм	Лист	№ докум.	Поди.	Дата



• 7.3.4.15.4 Параллельность между визирной осью зрительной трубы нивелира и осью лазерного пучка (погрешность измерения размера по вертикали) вычисляют по формуле:

X = L!-L₂.

• 7.3.4.15.5 Величина X не должна превышать при расстоянии S величины, мм:

5м- ±0,1

10 м- ±0,2

20 м - ±0,5

30 м - ±0,7

35 м - ±0,8

• 7.3.4.15.6 При несоблюдении данной погрешности винтом регулировки лазерного пучка по вертикали установить ось лазерного пучка визира на отсчет Н (по нониусной шкале штангенрейки, установленной в точке С), уменьшив (увеличив) размер Ь₂ на величину D с ее знаком в соответствии с рисунком 7.3.5.

  Инв.№ подл. | Подп. и дата|Взам. инв. №|Инв. № дрт.|Подп. и дата



  Рисунок 7.3.5 - Формирование величины регулировки лазерного пучка по вертикали установкой отсчета по шкале нониуса

Величину D находим из подобия треугольников B'C'Cl и А'С'С2:

D = X * (S/S').

Таким образом, зная величину D и проведя регулировку лазерного пучка по вертикали, мы уберем погрешность и обеспечим номинальный размер между осью зрительной трубы нивелира и осью лазерного пучка:

Н = L₂ - D.

Все значения заносим в таблицу 7.3.4.

7.3.4.16 Определение предела допускаемой погрешности измерения по

вертикали на соответствие установленным значениям

Инв.№ подл. | Подп. и дата |Взам. инв. №|Инв. № д9бл.| Подп. и дата

1 -нивелир с лазерным визиром, 2 -штангенрейка, 3 -плитка; 4 -концевая мера

Рисунок 7.3.6- Методика поверки У ИВ

Лист

конус и секущий его экран, строим геометрическую модель контроля погрешности, позволяющую практически рассчитывать величину угла отклонения.

Определение угла отклонения лазерного пучка <р от номинального значения 90° производится следующим образом:

Подвесить отвес на расстоянии F (рисунок 7.3.8 а) от излучателя 1, равному примерно 1500 мм. Это оптимальное расстояние для визуального наблюдения лазерного пучка с точки зрения диаметра центрального пятна. При проведении проверки отвес разместить на расстоянии 200 мм (S) от пентапризмы 2 оптической поворотной насадки (рисунок 7.3.8 а). Это расстояние также является оптимальным для измерения угла отклонения ср .

Инв.№ пода |Подп. и дата |Взам. инв. №|Инв. № жбл.|Подп. и дата

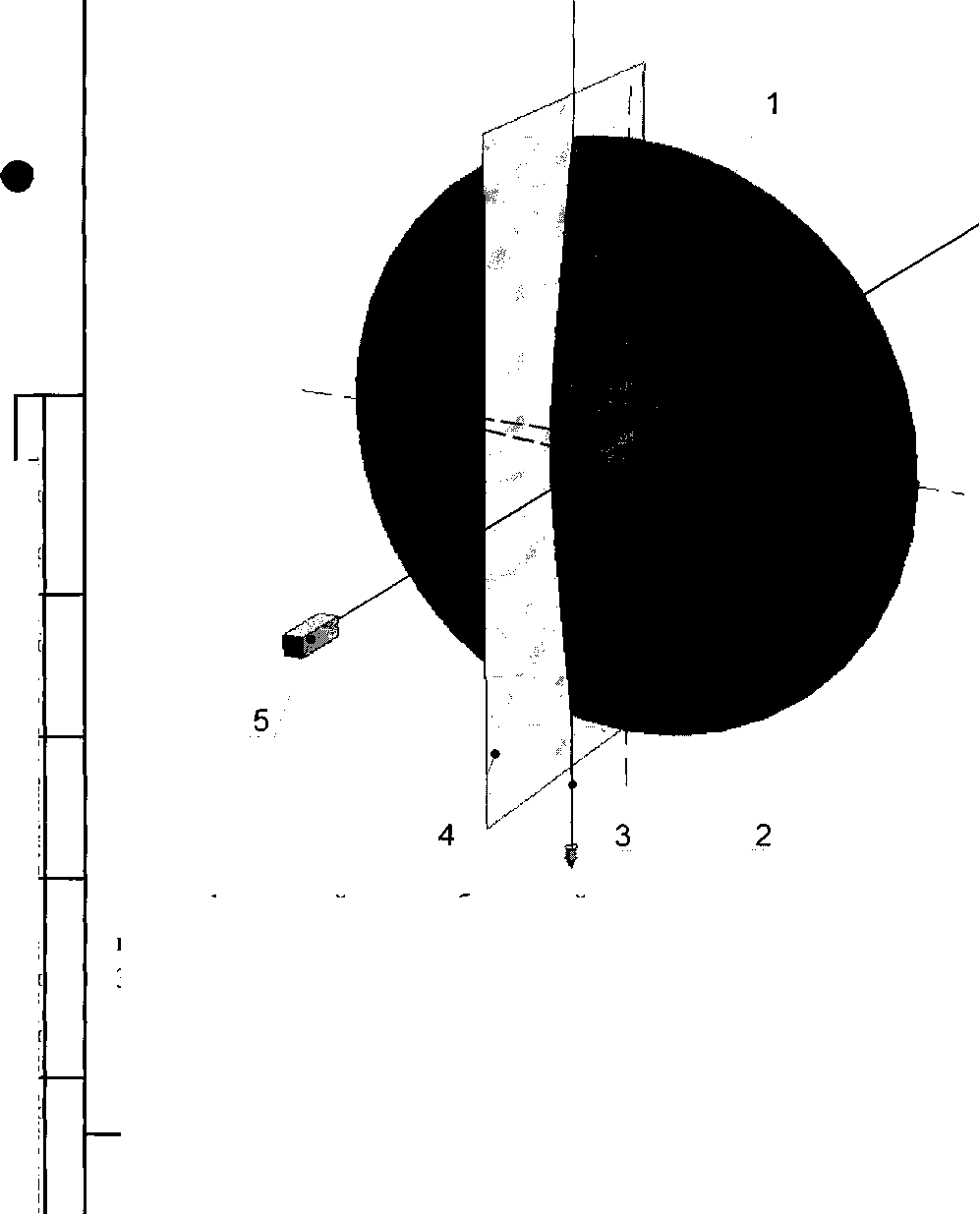

Рисунок 7.3.7 - Схема методики контроля угла отклонения лазерного пучка от номинального значения 90°

1- световой конус, образуемый при вращении лазерного пучка, отклоненного пентапризмой на 90°±<р; 2- пентапризма оптической поворотной насадки; 3- отвес; 4- экран; 5- излучатель ИЛ-2 нивелира с лазерным визиром.

Лист

Непосредственно за отвесом должен находиться экран - лист бумаги. В связи с большими размерами образуемого светового конуса рекомендуется использовать в качестве экрана лист бумаги небольшого размера, размещаемый первоначально на высоте крепления отвеса 6 для наблюдения точки X пересечения лазерного пучка с вертикальной линией отвеса (тенью нити). Затем лист бумаги размещаем на уровне пентапризмы для измерения расстояния Е (рисунок 7.3.8), которое в дальнейшем используется для расчета угла погрешности отклонения лазерного пучка от величины 90°.

Груз отвеса 6 поместить в емкость с индустриальным маслом для устранения колебаний.

Путем поворота оптической поворотной насадки УИВП с пентапризмой 2 направить лазерный пучок на отвес вверх в точку X (точка пересечения лазерного пучка с линией отвеса) на высоту примерно от Н=5000 мм для угла отклонения ср пентапризмы Г'...2" (рисунок 7.3.8 а, б).

Переместить лазерный пучок до уровня размещения пентапризмы. Отклонение (смещение) лазерного пучка от линии отвеса (от вертикали) наблюдать на экране. Оно будет наблюдаться с началом в точке X. Так как кривизна дуги небольшая, то визуально наблюдается прямая линия от точки X до отрезка Е. Наличие смещения свидетельствует о наличии угла отклонения лазерного пучка от его номинального значения 90° на угол ±9. При угле 90°+<Р - смещение будет наблюдаться справа от линии отвеса (рисунок 7.3.8 а) и слева - при угле 90°-<Р. Этот случай показан на рисунке 7.3.8.

Измерение значения смещения позволяет определить величину ср - отклонение угла лазерного пучка от 90°.

Отклонение ср угла лазерного пучка от 90° рассчитывается по формуле: , Е

(p = arctg—,

где Е - значение смещения в линейных единицах (мм), характеризующая отклонение угла лазерного пучка от 90°.

С = D S,

где: D - радиус светового конуса,

S =200 мм (расстояние 200 мм выбрано для обеспечения оптимальных условий контроля угла отклонения 9).

D=

где Н - расстояние от верхней точки пересечения лазерного пучка до точки условного горизонта (мм).

Лист

Конус создается лазерным пучком оптической поворотной насадки при повороте ее на 360° в случае наличия погрешности угла отклонения от 90°.

Расстояние Е замеряется при помощи лупы измерительной ЛИ-3-10^х

33.11.088 ТУЗ-З.125-81 и двух уголковых призм.

1- излучатель ИЛ-2; 2- оптический блок с пентапризмой; 3- линия пересечения светового конуса, при вращении оптического блока У1111 с плоскостью экрана; 4- лазерный пучок, отклоняемый пентапризмой на 90°±<р; 5- основание светового конуса; 6- отвес; 7- оптическое измерительное устройство.

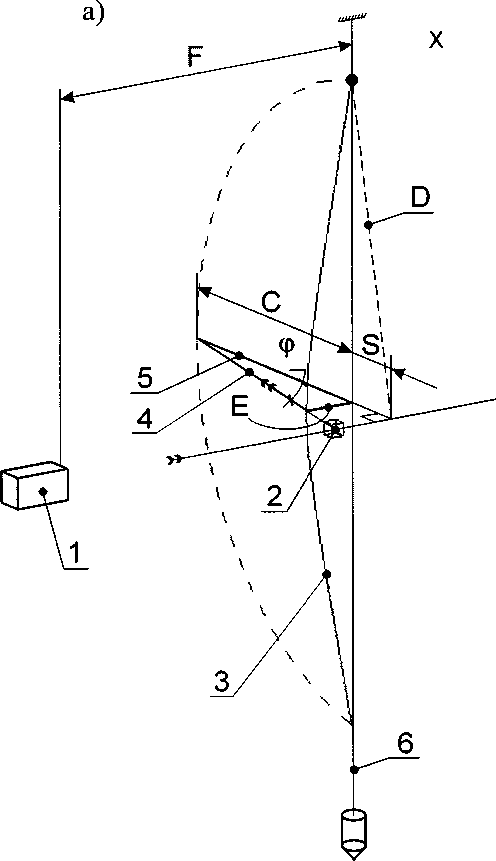

Рисунок 7.3.8 - Геометрическая модель методики контроля угла отклонения лазерного пучка от номинального значения 90°

а) изометрический вид;

б) вид со стороны излучателя ИЛ-2

ИЛ-2

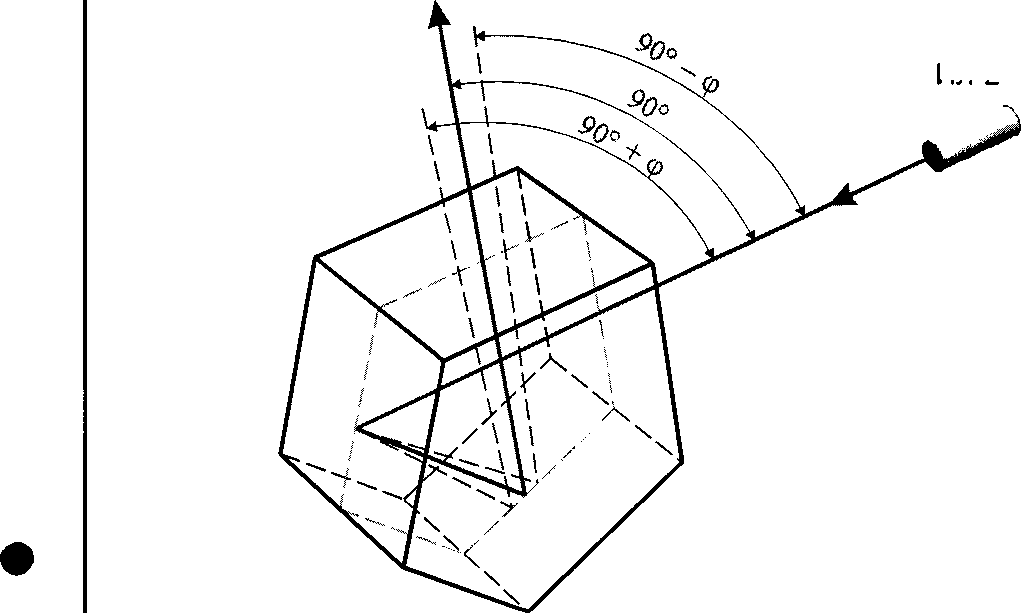

Рисунок 7.3.9 - Отклонение (р угла поворота лазерного пучка от 90°

Значение <р отклонения лазерного пучка от 90° должна быть не более ±1".

• 7.3.4.17.2 Устройство считается прошедшим поверку с положительными результатами по данному пункту, если измеренная погрешность не превышает установленного значения ±1”.

Устройство считается не прошедшим поверку по данному пункту, если измеренная погрешность превышает установленное значение.

7.3.4.18 Проверка погрешности измерения размера от вертикальной плоскости

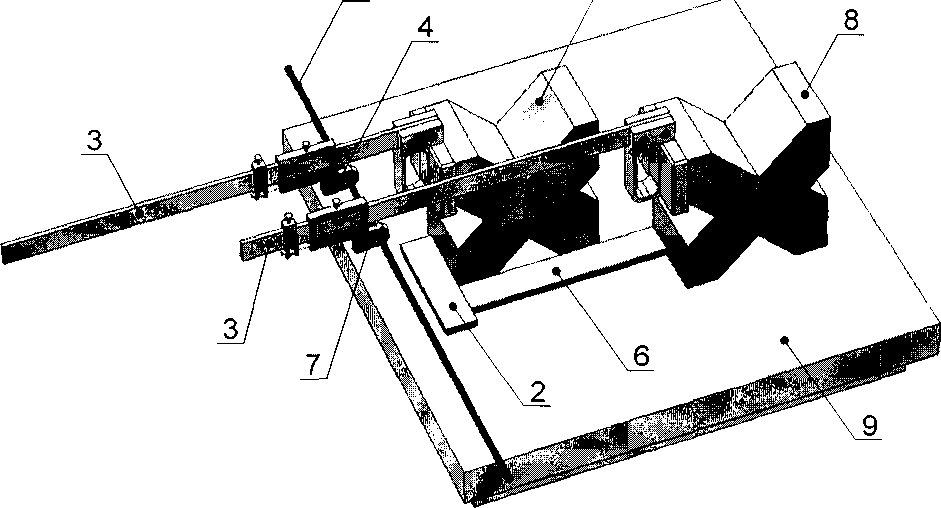

Для проведения проверки погрешности измерения размера от вертикальной плоскости на предварительно отгоризонтированную поверочную плиту 9 (рисунок 7.3.10) по ГОСТ 10905-86 размером не менее 630x400 установить призму поверочную 1 размером 200x100x180 по ТУ2.034.439.

5

грани призмы поверочной 1, как это показано на рисунке 10. Призму поверочную 8 аккуратно разместить на поверочной плите перпендикулярно торцевой поверхности концевой меры 6 строго на расстоянии ее длины. Штангенрейку 3 аккуратно снять с поверочной призмы 1 и не менее аккуратно установить ее на поверочную призму 8. Для надежного выполнения этой операции рекомендуется призму поверочную 1 разместить на каком-либо калиброванном расстоянии от правого края поверочной плиты 9. Это расстояние определить длиной концевой меры, равной расстоянию от края поверочной плиты до концевой меры 2, положенной вдоль левого торца поверочной призмы 1. Причем расстояние проверить по ближнему и дальнему краю боковой грани призмы. Положение призм и концевых мер проверить также после переустановки штангенрейки на призму 8. После выполнения этой операции раскрепить на штангенрейке два винта фиксации микрометрической рамки и передвижением рамки встроить целевой знак в лазерный пучок. Микрометрическую рамку зафиксировать. Произвести отсчет по шкале линейки. Отличие размера от длины меры концевой плоскопараллельной 6 и будет погрешностью измерения.

Изменением длины концевой плоскопараллельной 6 обеспечить проверку погрешности измерения по всему диапазону шкалы линейки.

Провести проверку по вышеуказанной технологии на дальностях 5 м,

10 м, 20 м, 30 м, 35 м.

Найденное значение погрешности на всех дальностях не должно превышать значений, указанных в п.4 таблицы 1.1.

7.3.5 Оформление результатов поверки

7.3.5.1 Положительные результаты первичной поверки устройства зано

сятся в паспорт.

• 7.3.5.2 На устройства, признанные годными при поверке органами Гос

стандарта, выдают свидетельство установленной формы.

• 7.3.5.3 Результаты измерений заносят в протокол, форма которого при

ведена в обязательном Приложении А.

• 7.3.5.4 Устройства, прошедшие поверку с отрицательными результатами к выпуску из производства и к применению не допускаются.

Изм Лист № докум. Поди. |Дата

ПРИЛОЖЕНИЕ А

(обязательное)

Форма протокола поверки

Протокол №___поверки УИВ (УИВП)

Предприятия - изготовитель____________________________________________

Прибор принадлежит_____________________________________________

Дата поверки_______________________________________________________

Поверку проводил______________________________________

( Ф.И.О.)                           ( подпись )

Дата поверки______________________________200__г.

Инв.№ подл. Подп. и дата Взам. инв. № Инв. № Ж Подп. и дата
