Методика поверки «Счетчики жидкости VA2305M» (МП AW.408.19 XIR)

ИНСТРУКЦИЯ

СЧЕТЧИКИ ЖИДКОСТИ VA2305M

МЕТОДИКА ПОВЕРКИ

AW.408.19 X1R

Руководитель

Калиб|)\вочной лаборатории

II

_ М.Н.Егоров

2004 г.

Настоящая методика распространяется на счетчики жидкости VA2305M, предназначенные для измерения нарастающим итогом расхода и объема протекающей через них холодной или горячей жидкости (теплоносителя) с удельной электрической проводимостью от 10^-3 до 10 См/м при прямом и обратном направлении потока, а также преобразования расхода жидкости в выходной импульсный сигнал, как самостоятельные приборы и в составе теплосчетчиков. Область применения - коммерческий и оперативный учет жидкостей на предприятиях и в жилищно-коммунальном хозяйстве, а также в пищевой промышленности.

Счетчики имеют возможность измерения объемов в прямом и в обратном направлении потока жидкости.

Счетчики соответствуют требованиям "Правил учета тепловой энергии и теплоносителя" и Европейского стандарта на теплосчетчики EN 1434 "European standard. Heat meters", за исключением требований к габаритным размерам.

Счетчики подлежат обязательной государственной поверке в организации, имеющей на это государственную лицензию при выпуске из производства, а также после ремонта.

Периодическая поверка, ее обязательность, вид и периодичность определяются нормативными актами государства, применяющего счетчики.

Межповерочный интервал, утвержденный Госстандартом РФ, на территории Российской Федерации для счетчиков холодной воды - 6 лет, для счетчиков горячей воды и счетчиков жидкости - 4 года.

• 1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1

Примечание - При получении отрицательных результатов той или иной операции возможно прекращение поверки.

• 2 СРЕДСТВА ПОВЕРКИ

• 1 Мегаомметр М 1101 М . Диапазон измерения 0 - 500 МОм при напряжении 500 В .

• 2 Манометр технический, класс 2,5; диапазон измерения 0 - 6 МПа.

• 3 Универсальная пробойная установка УПУ-1М, диапазон изменения напряжения 0 -10 кВ, мощность 10^-3 В^А.

• 4 Установка объемная поверочная 2-го разряда. Пределы допускаемой относительной основной погрешности не хуже ± 0,3 %. Диапазон расходов в зависимости от Ду поверяемых приборов от 0,003 до 315 м³/ч.

• 5 Устройство для создания пробного давления до 3,8 МПа.

• 6 Блок питания постоянного тока Б5-45, диапазон выходного напряжения 0 - 10 В.

• 7 Частотомер электронно-счетный Ч3-63, режим счета импульсов с дистанционным управлением.

Примечание - Оборудование, измерительные приборы и инструменты, перечисленные в перечне, могут быть заменены аналогичными, обеспечивающими требуемую точность и пределы измерения, поверенными в установленном порядке.

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1 При проведении поверки должны соблюдаться требования безопасности к проведению электрических испытаний по ГОСТ 12.3.019.

• 4 УСЛОВИЯ ПОВЕРКИ

  • 4.1 При проведении поверки должны быть соблюдены следующие условия:

• 1) поверочная жидкость - водопроводная вода ;

• 2) температура поверочной воды (30 ± 20) °С;

• 3) температура окружающего воздуха (20 ± 5) °С;

• 4) относительная влажность окружающего воздуха от 30 до 80 %;

• 5) атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм.рт.ст.);

• 6) питание напряжением напряжением постоянного тока (7,0 ± 0,5) В;

• 7) внешние электрические и магнитные поля (кроме земного), влияющие на работу счетчиков, отсутствуют;

• 8) вибрация и тряска, влияющие на работу счетчиков, отсутствуют.

• 5 ПОДГОТОВКА К ПОВЕРКЕ

  • 5.1 При подготовке к поверке должны быть соблюдены следующие условия:

• 1) объем трубы первичного преобразователя счетчика полностью заполнен поверочной жидкостью;

• 2) прямолинейный участок трубопровода до установленного на нем счетчика должен быть не менее пяти, после счетчика должен быть не менее трех его условных диаметров;

• 3) счетчик установлен в измерительный участок поверочной установки таким образом, чтобы направление стрелки на корпусе счетчика, указывающее положительное направление потока воды через него, совпадало с направлением потока воды, протекающей через измерительный участок;

• 4) труба первичного преобразователя счетчика заполнена водой не менее, чем за 2 ч до начала испытания (допускается трубу первичного преобразователя предварительно заполнить водой до установки в стенд);

• 5) собрана электрическая схема подключения согласно приложению А;

• 6) питание счетчика включено не менее, чем за 0,5 ч до начала поверки.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

- наличие паспорта с указанием комплектности счетчика;

- комплектность , необходимая для проведения поверки;

- наличие защитных этикеток со штампами ОТК и госповерителя ;

- отсутствие дефектов, препятствующих чтению надписей, маркировки, отсчету по индикатору (при его наличии).

6.2 Опробование

Подают расход, равный 0,5 Qmax в соответствии с таблицей 2. Таблица 2

Наблюдают наличие индикации накопления объемов V₀ и V_c нарастающим итогом в м³ (при наличии индикатора) и по частотомеру в режиме счета импульсов наличие выходных импульсов испытываемого счетчика.

Счетчики считают выдержавшими опробование, если зафиксировано наличие индикации накопления объемов нарастающим итогом в м³ (при наличии индикатора) и по счетчику импульсов наличие выходных импульсов испытываемого счетчика.

Примечание - Допускается операцию опробования совмещать с операцией определения относительной погрешности измерения объема и преобразования расхода воды в выходной электрический импульсный сигнал по п.6.6.

• 6.3 Проверку трубы первичного преобразователя счетчиков на прочность и герметичность производят пробным давлением по ГОСТ 356-80. Трубу первичного преобразователя счетчиков устанавливают на установку испытания на прочность и герметичность. Давление внутри трубы первичного преобразователя плавно в течение 1 мин увеличивают до значения, превышающего рабочее в 1,5 раза. Давление контролируют по контрольному манометру.

Счетчики считают выдержавшими испытание, если в течение 1 мин на наружной поверхности трубы первичного преобразователя не наблюдается течи, каплепадения, а электрическое сопротивление изоляции между электродами, измеренное мегаомметром с номинальным напряжением 500 В непосредственно после удаления влаги тампоном с внутренней поверхности трубы, не менее 100 МОм.

• 6.4 Проверку электрической прочности изоляции цепей частотного и интерфейсного выходов счетчика относительно цепи питания проводят на универсальной пробойной установке УПУ-1М при условиях п.4.1.

Выход переменного напряжения пробойной установки подключают между замкнутыми накоротко:

• 1) клеммами "+7 V" и "± OUT", “± 7 V” и “TEST”;

• 2) клеммами "+7 V" и "± REV" (при их наличии);

• 3) клеммами "+7 V" и "± TxD".

Включают установку, напряжение плавно поднимают в течение 5 - 10 с от 0 до 500 В и выдерживают в течение 1 мин, после чего плавно снимают напряжение и выключают установку.

Счетчики считают выдержавшими проверку, если во время проверки не обнаружено пробоя или поверхностного разряда.

• 6.5 Проверку электрического сопротивления изоляции цепей имульсного и интерфейсного выходов счетчика относительно цепи питания проводят мегаомметром с номинальным напряжением 500 В.

Отсчет показаний по мегаомметру производят по истечении 1 мин после приложения напряжения между замкнутыми накоротко:

• 1) клеммами "+7 V" и "± OUT", “± 7 V” и “TEST”;

• 2) клеммами "+7 V" и "± REV" (при их наличии);

• 3) клеммами "+7 V" и "± TxD".

Счетчики считают выдержавшими проверку, если сопротивление изоляции не менее 100 МОм.

• 6.6 Определение относительной погрешности измерения объема и преобразования расхода воды в выходной электрический импульсный сигнал производят при условиях п.4.1 на поверочной установке, имеющей пределы допускаемой относительной погрешности не более ± 0,3 % в пяти точках при значениях расхода qmax, 0,1qmax, 0,01qmax 0,004qmax и 0,001qmax.

Наибольшее значение расхода в зависимости от условного диаметра счетчиков приведено в таблице 2.

Счетчик устанавливают в измерительный участок поверочной установки таким образом, чтобы направление стрелки на корпусе счетчика, указывающее положительное направление потока воды через него, совпадало с направлением потока воды, протекающей через измерительный участок, заполняют трубу его первичного преобразователя водой не менее, чем за 2 ч до начала испытания. (Допускается трубу первичного преобразователя предварительно заполнить водой до установки в стенд).

Собирают электрическую схему подключения согласно приложению A.

Включают питание счетчика не позже, чем за 0,5 ч до начала поверки.

Измерения производят путем подсчета за время измерения количества выходных импульсов испытываемого счетчика частотомером в режиме счета импульсов.

Перед каждым новым измерением производят сброс показаний частотомера.

В зависимости от условного диаметра и исполнения счетчика устанавливают значение наибольшего расхода в соответствии с таблицей 2 с допускаемым отклонением ± 10 %.

Через 5 мин после установления расхода производят измерение, одновременно подавая на вход дистанционного управления частотомера импульс разрешения счета импульсов "старт/стоп", начало которого должно совпадать с началом измерения, а конец - с концом измерения.

Относительную погрешность каждого измерения, 5_Vi, %, определяют по формуле:

n • c

з Vi = (- _V -1) -100,                           (1)

где n - показание счетчика импульсов, имп;

c_iTEST - цена импульса испытываемого счетчика на выходе TEST, составляющая 0,1 c_i, приведенной в таблице 3, л/имп;

V - зафиксированный объем по баку поверочной установки, л.

Минимальное время измерения при расходах qmax и 0,1qmax должно быть не менее 2 мин.

Таблица 3

Далее аналогично вышеизложенному производят измерения и определение относительной погрешности з, %, по формуле (1) на расходах 0,01qmax, 0,004qmax и 0,001qmax, устанавливаемых с допускаемым отклонением + 10 %.

Минимальное время измерения на расходе 0,01qmax должно быть не менее 5 мин, на расходе 0,004qmax, - не менее 10 мин, на расходе 0,001qmax - не менее 30 мин.

Счетчики, имеющие возможность измерения объема в прямом и обратном направлении потока воды, выключают, переставляют против потока, заполняют водой, включают и через 0,5 ч повторяют вышеуказанные измерения.

Счетчики считают выдержавшими поверку, если полученные значения относительной погрешности по сигналу на выходе TEST при прямом (обратном) направлении потока, определенные по формуле (1), %, не превышают следующих пределов в зависимости от исполнения счетчика:

исполнения 1:

± 1 % - в диапазоне расхода от 0,001 qmax до qmax;

исполнения 2:

± 1 % - в диапазоне расхода от 0,01 qmax до qmax;

± 2 % - в диапазоне расхода от 0,001qmax до 0,01qmax.

Если в какой-либо точке полученное значение погрешности не соответствует вышеуказанным значениям, в этой точке производят еще 2 измерения, каждый раз вычисляя относительную погрешность по формуле (1).

Из полученных в этой точке трех значений относительной погрешности вычисляют их среднее арифметическое и сравнивают с вышеуказанными пределами.

Счетчики также считают выдержавшими   поверку,   если полученное

среднеарифметическое значение относительной погрешности в данной точке соответствует вышеуказанным пределам.

• 6.7 После определения относительной погрешности преобразования расхода жидкости в выходной электрический импульсный сигнал производят определение относительной погрешности преобразования импульсного сигнала на выходе TEST в импульсный сигнал на выходе OUT.

Собирают электрическую схему подключения согласно приложению В.

Проверку производят при значении расхода 0,5 qmax, устанавливаемого с допускаемым отклонением + 10 %.

Частотомер включают в режим измерения соотношения частот по выходу OUT и выходу TEST. При этом переключателем “Время счета ms/множ” устанавливают усреднение времени измерения в десять раз.

Определяют относительную погрешность преобразования выходного электрического импульсного сигнала на выходе TEST в выходной импульсный сигнал на выходе OUT, 5_f1/f2, %, по формуле

N

8fi/f2 = (_K--!) -ЮО ,                                    (2)

^KD

где   N - показание частотомера;

KD - коэффициент деления, равный 10.

Счетчики считают выдержавшими проверку, если относительная погрешность преобразования выходного электрического импульсного сигнала на выходе TEST в выходной импульсный сигнал на выходе OUT 5_f1/f2, определенная по формуле (2), не превышает ± 0,1 %.

Примечание - Импульсный сигнал с заданной ценой импульса, сигнал интерфейса, индикация расхода жидкости в м³/ч, измерение и индикация ее объема нарастающим итогом в м ³ связаны между собой программным алгоритмом работы, поэтому относительная погрешность преобразования расхода жидкости и измерения ее объема по показаниям индикатора и по импульсному сигналу одинакова и, следовательно, для определения перечисленных погрешностей достаточно проконтролировать одну из них - погрешность преобразования расхода жидкости в импульсный сигнал на выходе TEST.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 7.1 Счетчики, прошедшие поверку с положительными результатами, подлежат клеймению и допускаются к эксплуатации с нормированными значениями погрешности.

• 7.2 Пломбы (защитные этикетки) с оттиском поверительного клейма ставятся в местах, препятствующих доступу к элементам регулировки. Места пломбирования должны соответствовать требованиям технической документации, утвержденной в установленном порядке.

• 7.3 При выпуске счетчиков из производства в разделе “Свидетельство о приемке” паспорта делают отметку о результатах поверки, заверенную подписью поверителя с нанесением оттиска поверительного клейма.

При периодической поверке, а также после ремонта выписывается свидетельство о проведении поверки по установленной форме или делается отметка в паспорте счетчика.

• 7.4 При отрицательных результатах поверки при выпуске из производства, счетчики возвращаются изготовителю для устранения дефектов с последующим предъявлением на повторную поверку.

• 7.5 При отрицательных результатах поверки счетчики, находящиеся в эксплуатации, к применению не допускают. В паспорте производят запись о непригодности, поверительное клеймо предыдущей поверки гасят, пломбу снимают и выдают извещение о непригодности с указанием причин.

• 7.6 Результаты поверки заносят в протокол, который хранится в лаборатории, осуществившей поверку, в течение межповерочного интервала.

Приложение А

(обязательное)

Электрическая схема подключения при определении относительной погрешности выходного импульсного сигнала на выходе TEST

• 1 - счетчик VA2305M;

• 2 - источник питания Б 5-45;

• 3 - резистор 1 кОм;

• 4 - частотомер Ч 3-63.

Приложение B

(обязательное)

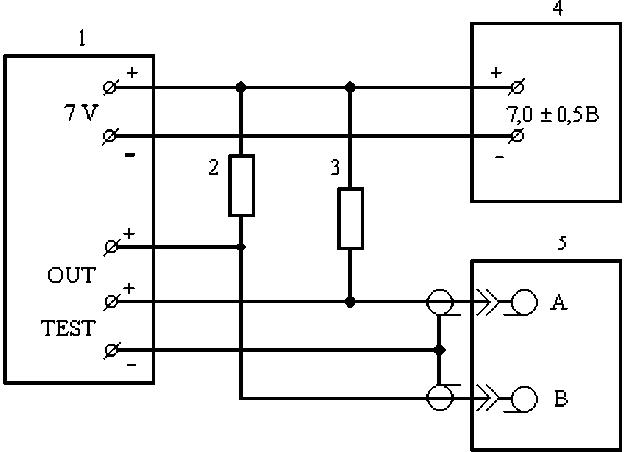

Электрическая схема подключения при проверке функционирования цепи выходного импульсного сигнала на выходе OUT

• 1 - счетчик VA2305;

2, 3 - резистор 1 кОм;

• 4 - источник питания Б5-45;

• 5 - частотомер Ч3-63

Приложение C

(рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ счетчиков VA2305M

Счетчик VA2305M__ зав. №___________.

Результаты поверки

1 Внешний осмотр (соответствует/не соответствует).

• 2 Опробование (соответствует/не соответствует).

• 3 Определение относительной погрешности преобразования расхода воды в электрический импульсный сигнал с заданной ценой импульса

  Точка поверки, 3q, м3/час	Объем по баку поверочной установки, V, л	Показание счетчика импульсов, n, имп	Цена импульса на выходе TEST, ciTEST, л/имп	Измеренный объем, n • ciTEST л	Погрешность одного измерения, 8vi, %	Погрешность измерения в точке, 8v, %	Предел погрешности, 0/ %
  							±
  							±
  							±
  							±
  							±

• 4 Проверка цепи выходного электрического импульсного сигнала на выходе OUT

N =

Sf1/f2 =                                                  Sf1/f2max = ± ^0,1 %•

Результаты поверки счетчика    VA2305M___    зав.№______________

(положительны/ отрицательны).

Госповеритель:______________________________

(подпись, Ф.И.О.)

“___”______________200__г.

Редакция 2004 г.

12
