Методика поверки «Ваттметр-счетчик эталонный трехфазный ВСЭТ-1» (Код не указан!)
Ваттметр-счетчик эталонный трехфазный ВСЭТ-1
Руководство по эксплуатации
Методика поверки
2006 г.
1 Средства измерений, инструмент и принадлежности ........................................... 4
2 Поверка ....................................................................................................................... 5
Методика поверки составлена с учетом требований ПР50.2.006 и в соответствии с требованиями ГОСТ 22261-94 и устанавливает методику первичной, периодической и внеочередной поверки, а также объем, условия поверки и подготовку к ней.
Перед тем как изучить настоящее Руководство и приступить к поверке эталонного счетчика ВСЭТ-1, следует внимательно ознакомиться и с первой частью - Руководством по эксплуатации КНПЛ.411151.001 РЭ, книга 1. Особенно обратить внимание на ту его часть, что касается вопросов безопасности.
1 Средства измерений, инструмент и принадлежности
-
1.1 Перечень средств измерений, необходимых при поверке эталонного счетчика ВСЭТ-1, приведен в таблице 1.1.
Таблица 1.1
|
№ п/п |
Рекомендуемое оборудование |
Основные требования, предъявляемые к оборудованию. |
Кол-во, шт. |
|
1 |
Прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1» |
Ток и напряжение: ±(0.01+0.005х|ин/и-1|) Активная мощность: ±(0.015+0.005х|Рн/Р-1|) Реактивная мощность: ±(0.03+0.01х|Qн/Q-1|) |
1 |
|
2 |
Трансформатор тока И561 |
Класс точности 0,02 |
1 |
|
3 |
Установка для поверки счетчиков электрической энергии автоматизированная УАПС-1М |
Диапазон установки напряжений 30 - 276В. Диапазон установки тока 1мА - 100 А. |
1 |
|
4 |
Миллиамперметр Э513/1 |
Шкала 10 мА, класс 0,5 |
1 |
|
5 |
Универсальная пробойная установка УПУ-10 |
Испытательное напряжение до 10 кВ, погрешность установки напряжения не более 5 %. |
1 |
|
6 |
Стенд измерения сопротивления защитного заземления СИЗ-1 |
Ток 25 А |
1 |
-
1.2 Все средства измерения, приведенные в таблице 1.1, должны быть поверены Государственной метрологической службой или аккредитованными метрологическими службами юридических лиц, иметь действующее свидетельство о поверке и клеймо .
При поверке эталонного счетчика ВСЭТ-1 допускается использование средств измерений других типов, но с характеристиками не худшими, чем указанные в таблице 1.1.
-
1.3 Перечень радиоэлементов и вспомогательных устройств, применяемых при поверке эталонного счетчика ВСЭТ-1, приведен в таблице 1.2.
Таблица 1.2
|
№ п/п |
Наименование |
Тип, характеристика |
Кол- во, шт. |
|
1 |
Трансформатор |
КНПЛ.671111.004 |
3 |
2 Поверка
-
2.1 Периодическая поверка эталонного счетчика на соответствие ее метрологических характеристик техническим требованиям производится 1 раз в год.
-
2.2 Операции поверки
При поверке эталонного счетчика должны быть выполнены операции, приведенные в таблице 2.1.
Таблица 2.1
|
Наименование операции |
Номер пункта РЭ |
|
Проверка электрической прочности изоляции. |
1.4.1.11 |
|
Проверка электрического сопротивления защитного заземления. |
1.4.1.13 |
|
Проверка диапазона измерений напряжения. |
2.4.2 |
|
Проверка диапазона измерений силы тока. | |
|
Проверка рабочего диапазона частоты измеряемых сигналов тока и напряжения | |
|
Проверка пределов допускаемой погрешности измерения напряжения. | |
|
Проверка пределов допускаемой погрешности измерения силы тока. | |
|
Проверка пределов допускаемой относительной погрешности измерения активной мощности и активной энергии. | |
|
Проверка пределов допускаемой относительной погрешности измерения реактивной мощности и реактивной энергии. | |
|
Проверка пределов допускаемой относительной погрешности измерения полной мощности и полной энергии. |
-
2.3 Организация рабочего места.
-
2.3.1 Площадь рабочего места для поверки эталонного счетчика ВСЭт-1 должна быть достаточно большой для размещения эталонного счетчика ВСЭТ-1 и средств измерений, приведенных в таблице 1.1. Оно должно быть оборудовано щитком с розетками однофазной питающей сети 220В 50Гц и клеммами или винтовыми зажимами для подсоединения защитного заземления.
-
2.3.2 Корпус эталонного счетчика ВСЭТ-1 и средств измерений, питающихся от сети, должны быть заземлены путем соединения их корпусных клемм с зажимами защитного заземления (зануления) на щитке питающей сети.
-
2.3.3 Монтаж внешних силовых цепей следует вести только изолированными проводами с рекомендованными характеристиками. Оголенный контакты в цепях сигналов напряжения, где напряжения в пределе могут достигать 300 вольт, недопустимы.
-
2.3.4 На рабочем месте должны находиться:
- Руководство по эксплуатации эталонного счетчика ВСЭТ-1 в двух книгах КНПЛ411151.001 РЭ и КНПЛ.411151.001 РЭ1;
- При необходимости руководства по эксплуатации (технические описания) прочих используемых средств измерений из таблицы 1.1.
-
2.4 Требование безопасности
-
2.4.1 По безопасности эталонный счетчик ВСЭТ-1 соответствует требованием ГОСТ Р 51350-99 и по степени защиты от поражения электрическим током относится к оборудованию класса I.
-
2.4.2 К поверке счетчика ВСЭТ-1 должен допускаться хорошо подготовленный персонал с уровнем образования не ниже средне-технического, хорошо усвоивший требования и рекомендации обеих книг Руководства по эксплуатации и допущенный к работе с электроустановками с напряжением до 1000 В.
-
2.4.3 Перед включением счетчика ВСЭТ-1 следует убедиться, что его корпусная клемма соединена с заземленной нейтралью питающей сети. Если счетчик ВСЭТ-1 размещен на металлическом стенде или стойке, то корпус последних также должен быть заземлен.
-
2.4.4 Дополнительные измерительные приборы с питанием от сети, которые будут использоваться для контроля параметров счетчика ВСЭТ-1 при его поверке и эксплуатации должны быть заземлены.
-
2.4.5 Включения счетчика ВСЭТ-1 в питающую однофазную сеть 220В 50Гц должно осуществляется с помощью кабеля сетевого CSZ-1, входящего в комплект.
-
2.5 Условия поверки и подготовка к ней.
-
2.5.1 Поверка счетчика ВСЭТ-1 должны проводиться в рабочих условиях
применения:
|
- температура окружающего воздуха, °С |
23±5; |
|
- относительная влажность воздуха , % |
до 80 при 25°С; |
|
- атмосферное давление , кПа - параметры питающей сети: |
от 84 до 106,7; |
- напряжение питающей сети переменного тока, В 230±23;
|
- частота питающей сети, Гц |
50±2.5; |
|
- коэффициент несинусоидальности в сети, % |
не более 5. |
2.5.2 Поверка счетчика ВСЭТ-1 на соответствие его метрологических ха-
рактеристик должна предшествовать проверка внешнего вида и комплекта. Счетчик проверяется на отсутствие видимых дефектов. Следует проверить наличие гаек, плоских и пружинных шайб на клеммах тока, целостность контактов в разъемах на задней панели прибора, наличие плавких вставок требуемого ти-пономинала в держателях предохранителей.
Счетчик, имеющий внешние дефекты, а также без полного комплекта должен быть забракован и отправлен в ремонт или на доукомплектование.
-
2.5.3 Счетчик ВСЭТ-1, прошедший внешний осмотр, должен быть подготовлен для пробного включения так, как указано в подразделе 4.3 Руководства по эксплуатации КНПЛ.411151.001 РЭ, книга 1.
Для этого:
- ознакомиться с разделом 4.3 Руководства по эксплуатации
- включить счетчик в соответствии с требованиями подраздела 4.3 руководства по эксплуатации КНПЛ.411151.001 РЭ, книга1 и проверить его так, как там указано.
Результаты проверки считаются положительными, если счетчик ВСЭТ-1 работоспособен и процедура самодиагностики и инициализации прошла успешно.
-
2.5.4 Для проведения проверки счетчика ВСЭТ-1 на соответствие его метрологических характеристик техническим требованиям следует собрать измерительный комплекс в соответствии с рисунками ниже. Состав измерительного комплекса и схемы включения различны от поверяемых характеристик.
При сборке измерительных комплексов следует руководствоваться рекомендациями подразделов 3.1 и 3.3.1 Руководства по эксплуатации.
-
2.6 Проведение поверки
-
2.6.1 Проверку электрической прочности изоляции счетчика ВСЭТ-1 следует проводить только при первичной поверке установки. Проверка производится с помощью пробойной установки УПУ-10 по методике, изложенной в ГОСТ 22261-94, в нормальных условиях применения.
Результаты считаются положительными, если выполняются требования п.1.4.1.11.
-
2.6.2 Проверку электрического сопротивления между зажимом защитного заземления и токоведущими частями корпуса следует проводить с помощью стенда СИЗ-1, который нужно включать между зажимом защитного заземления и любой металлической частью корпуса.
Результаты испытаний считаются положительными, если выполняются требования п.1.4.1.13.
-
2.6.3 Проверка рабочего диапазона измерения напряжений счетчика ВСЭТ-1 и относительной погрешности измерения напряжений.

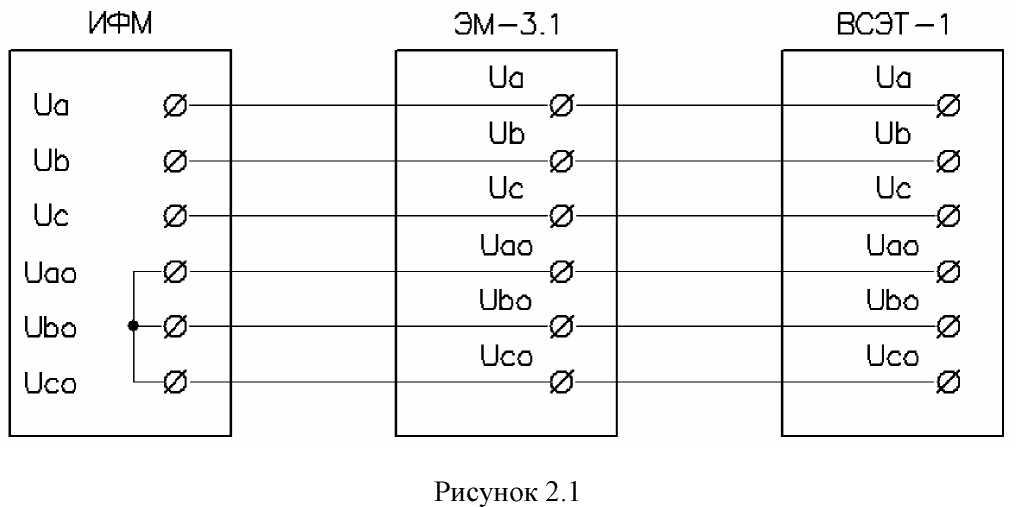

Для проведения испытания необходимо собрать измерительный комплекс в соответствии с рисунком 2.1.
Контроль напряжения осуществляется по счетчику ЭМ-3.1.
Для проведения испытаний необходимо выполнить командный файл «ВСЭТ-1. Испытания. Напряжение. cmd». При выполнении командного файла будут последовательно установлены диапазоны измерения счетчиков ВСЭТ-1 и ЭМ-3.1 и напряжения в соответствии с таблицей 2.1. На каждом этапе будут прочитаны данные из счетчиков и рассчитана относительная погрешность измерения фазных и линейных напряжений.
Результаты испытания считаются положительными, если погрешности измерения всех напряжений удовлетворяют требованиям п.2.4.2.
Таблица 2.1
|
Напряжение ИФМ фазное, В |
Диапазон напряжения ВСЭТ-1, В |
Диапазон напряжения ЭМ-3.1, В |
Пределы погрешности ВСЭТ-1, % |
|
26 |
57.7 |
60 |
±0,05 |
|
57.7 |
60 | ||
|
70 |
120 | ||
|
50 |
127 |
60 | |
|
127 |
120 | ||
|
153 |
220 | ||
|
92 |
230 |
120 | |
|
230 |
220 | ||
|
242 |
220 |
-
2.6.4 Проверка рабочего диапазона измерения тока счетчиком ВСЭТ-1 и относительной погрешности измерения тока.

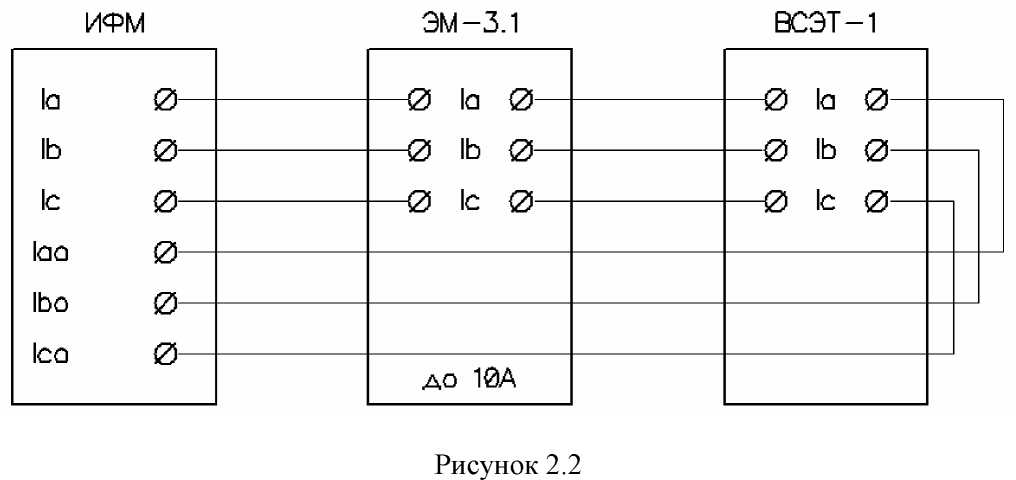

Для проведения испытания для диапазона тока от 1 до 10А необходимо
собрать измерительный комплекс в соответствии с рисунком 2.2.
Контроль тока осуществляется по счетчику ЭМ-3.1.
Для проведения испытаний необходимо выполнить командный файл «ВСЭТ-1. Испытания. Ток_1_10А. cmd». При выполнении командного файла будут последовательно установлены диапазоны измерения счетчиков ВСЭТ-1 и ЭМ-3.1 и токи в соответствии с таблицей 2.2. На каждом этапе будут прочитаны данные из счетчиков и рассчитана относительная погрешность измерения тока.
Таблица 2.2
|
Ток ИФМ, А |
Диапазон тока ВСЭТ-1, А |
Диапазон тока ЭМ-3.1, А |
Пределы погрешности ВСЭТ-1, % |
|
1 |
1 |
1 |
±0.05 |
|
1.2 |
2.5 | ||
|
1 |
2.5 |
1 | |
|
2.5 |
2.5 | ||
|
3 |
5 | ||
|
2 |
5 |
2.5 | |
|
5 |
5 | ||
|
6 |
10 | ||
|
4 |
10 |
5 | |
|
10 |
10 | ||
|
11 |
10 | ||
|
10 |
25 |
10 |
±0.1 |

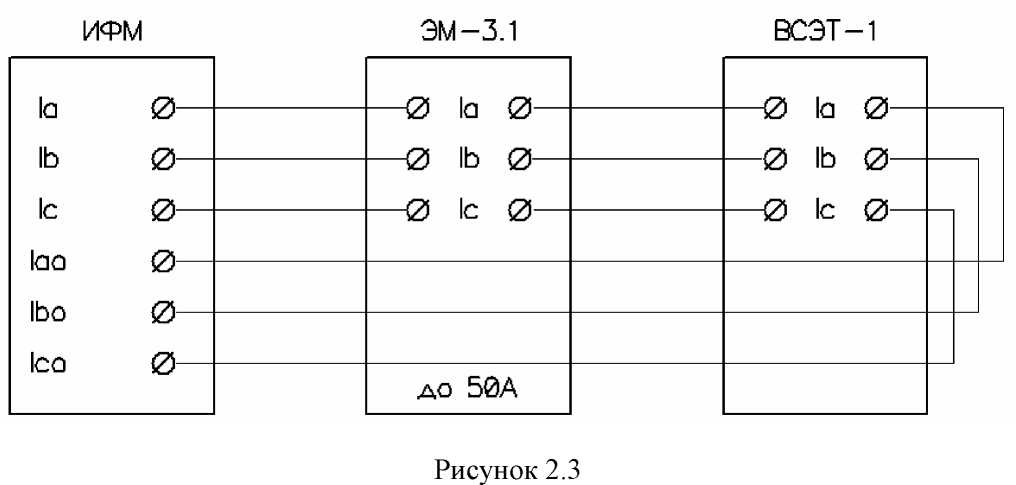

Для проведения испытания для диапазона тока от 10 до 50А необходимо собрать измерительный комплекс в соответствии с рисунком 2.3.
Контроль тока осуществляется по счетчику ЭМ-3.1.
Для проведения испытаний необходимо выполнить командный файл «ВСЭТ-1. Испытания. Ток_10_5 0A. cmd». При выполнении командного файла будут последовательно установлены диапазоны измерения счетчиков
ВСЭТ-1 и ЭМ-3.1 и токи в соответствии с таблицей 2.3. На каждом этапе будут прочитаны данные из счетчиков и рассчитана относительная погрешность измерения тока.
Таблица 2.3
|
Ток ИФМ, А |
Диапазон тока ВСЭТ-1, А |
Диапазон тока ЭМ-3.1, А |
Пределы погрешности ВСЭТ-1, % |
|
25 |
25 |
50 |
±0.1 |
|
30 | |||
|
20 |
50 | ||
|
50 | |||
|
55 | |||
|
40 |
100 |
Для проведения испытания для диапазона тока 100А необходимо собрать измерительный комплекс в соответствии с рисунком 4.3.
И561 ______
5А
ЭМ-3.1
ИФМ
|
1а |
0— |
|
lb |
0— |
|
1с |
0— |
|
1ао |
0— |
|
Ibo |
0— |
|
1со |
0— |
до 10А
ВСЭТ-1
Рисунок 2.4
(подключение трансформатора тока И561 показано для фазы А)
Контроль тока осуществляется по счетчику ЭМ-3.1.
Для проведения испытания необходимо выполнить командный файл «ВСЭТ -1. Испытания. Ток_10 0 А. cmd». При выполнении командного файла будут последовательно установлены диапазоны измерения счетчиков и токи в соответствии с таблицей 2.4. На каждом этапе будут прочитаны данные из счетчиков и рассчитана относительная погрешность измерения тока. Испытания необходимо провести для каждой фазы тока.
Таблица 2.4
|
Ток ИФМ, А |
Диапазон тока ВСЭТ-1, А |
Диапазон тока ЭМ-3.1, А |
Пределы погрешности ВСЭТ-1, % |
|
100 |
100 |
5 |
±0.1 |

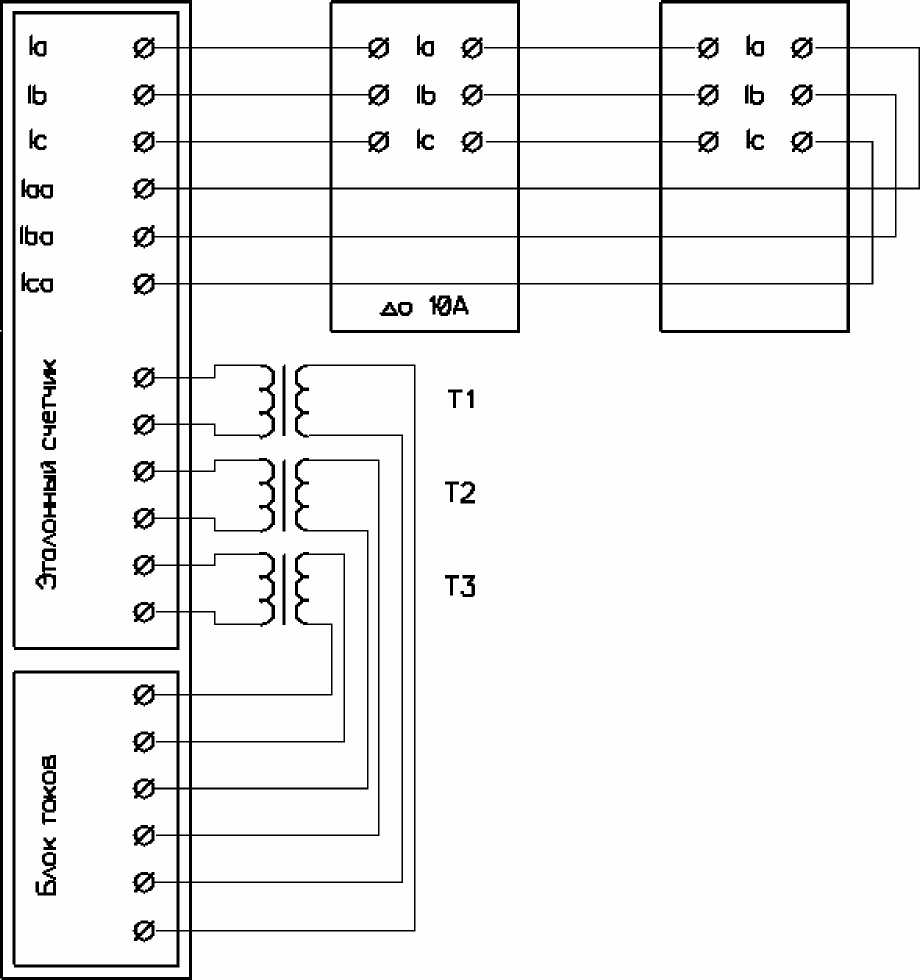

Для проведения испытания для диапазона тока от 25мА до 1А необходимо собрать измерительный комплекс в соответствии с рисунком 4.5.
ВСЭТ-1
Рисунок 2.5
(Т1-Т3 трансформаторы КНПЛ.671111.004)
Контроль тока осуществляется по счетчику ЭМ-3.1.
Для проведения испытания необходимо выполнить командный файл
«ВСЭТ -1. Испытания. Ток_2 5mA_1A. cmd». При выполнении командного файла будут последовательно установлены диапазоны измерения счетчиков и токи в соответствии с таблицей 2.5. На каждом этапе будут прочитаны данные из счетчиков и рассчитана относительная погрешность измерения тока.
Таблица 2.5
|
Ток ИФМ, А |
Диапазон тока ВСЭТ-1, А |
Диапазон тока ЭМ-3.1, А |
Пределы погрешности ВСЭТ-1, % |
|
0.015 | |||
|
0.025 |
0.025 |
0.05 |
±0.1 |
|
0.03 | |||
|
0.03 |
0.05 | ||
|
0.05 |
0.05 | ||
|
0.06 |
0.1 | ||
|
0.04 |
0.05 | ||
|
0.1 |
0.1 |
0.1 | |
|
0.12 |
0.25 | ||
|
0.1 |
0.1 |
±0.05 | |
|
0.25 |
0.25 |
0.25 | |
|
0.3 |
0.5 | ||
|
0.2 |
0.025 | ||
|
0.5 |
0.5 |
0.5 | |
|
0.6 |
1 | ||
|
0.4 |
1 |
0.5 |

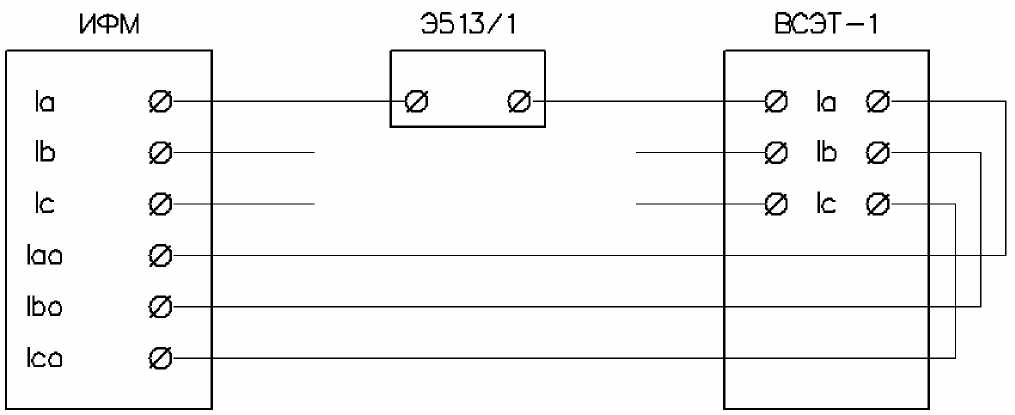

Для проведения испытаний в дополнительном диапазоне тока необходи-
мо собрать измерительный комплекс в соответствии с рисунком 2.6.
Рисунок 2.6
(подключение миллиамперметра Э513/1 показано для фазы А)
Контроль тока осуществляется по миллиамперметру Э513/1.
Для проведения испытаний необходимо последовательно установить ток в соответствии с таблицей 2.6. Для каждого установленного тока произвести считывание измеренных значений тока из счетчика ВСЭТ-1 и снять показания с миллиамперметра Э513/1. Испытания провести для каждой фазы.
Погрешность рассчитывается по формуле:
d=1ВСЭТ-1 - 1э513/1 400%,!э513/1
где Is - результат измерения тока счетчиком ВСЭТ-1, Ic - результат измерения тока миллиамперметром Э513/1.
Таблица 2.6
|
Ток ИФМ, мА |
Диапазон тока ВСЭТ-1, А |
Пределы погрешности ВСЭТ-1, % |
|
10 |
25 мА |
±5 |
|
5 | ||
|
1 |
Результаты испытания считаются положительными, если погрешности измерения всех токов удовлетворяют требованиям п.2.4.2.
2.6.5 Проверка погрешности измерения активной, реактивной и полной мощности и энергии.
Проверка мощности на всех трех фазах и суммарной проводится одновременно в автоматизированном режиме.

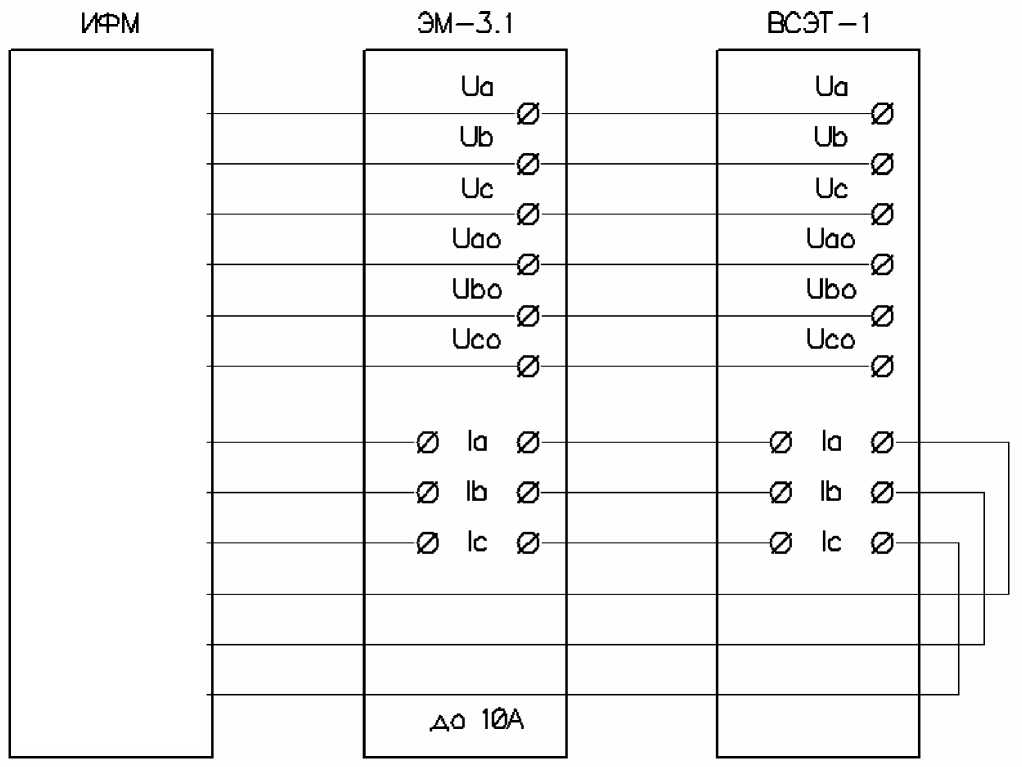

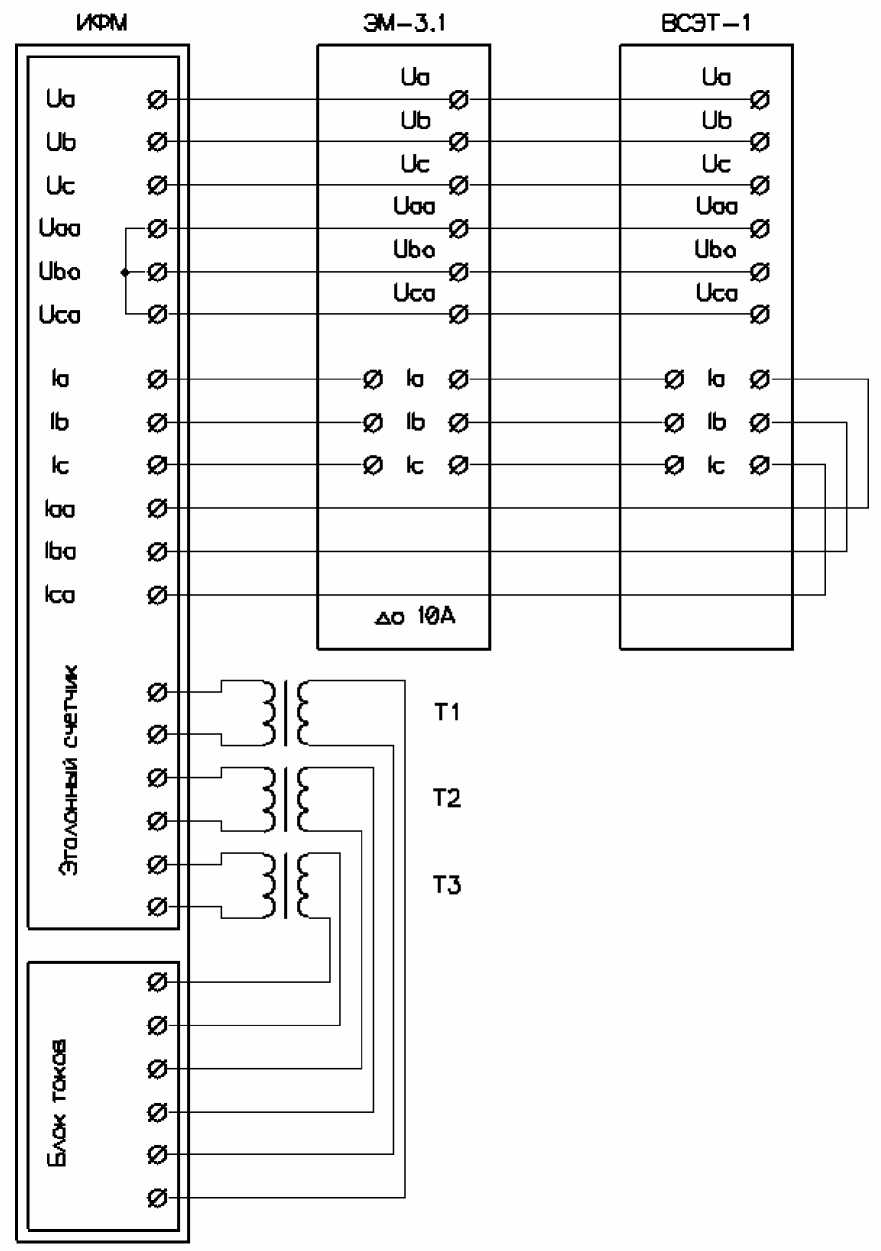

Для проведения испытания в диапазоне тока от 1 до 10А необходимо собрать измерительный комплекс в соответствии с рисунком 2.7.
Рисунок 2.7
|
Ud |
0- |
|
иь |
0- |
|
Uc |
0- |
|
Udo |
p0- |
|
llbo |
—0- |
|
Uco |
L-0- |
|
Id |
0- |
|
lb |
0- |
|
Ic |
0- |
|
Ido |
0- |
|
Ibo |
0- |
|
Icg |
0- |
Счетчик ЭМ-3.1 необходимо перевести в режим «ОБМЕН С ПЭВМ/ обмен по RS-232».
Контроль мощности осуществляется по счетчику ЭМ-3.1.
Для проведения испытаний необходимо выполнить командный файл
«ВСЭТ-1. Испытания .Мощность_1_10А. cmd». При выполнении командного файла будут последовательно установлены диапазоны измерения счетчиков и токи в соответствии с таблицей 2.7. На каждом этапе будут прочитаны данные из счетчиков и рассчитана относительная погрешность измерения мощности.
