Методика поверки «РАСХОДОМЕРЫ-СЧЕТЧИКИ ЭЛЕКТРОМАГНИТНЫЕ РСМ-05 МОДИФИКАЦИИ РСМ-05.03, РСМ-05.05, РСМ-05.07,» (ЭС 99556332.002.000 MП)

ГЦИ СИ ОАО «НИИТеплоприбор»

УТВЕРЖДАЮ

Зам<телСра;1ьного директора

«Шц^^лоприбор»

; Тюрин Ю. А.

.<<

г—.-----

Государственная система обеспечения единства измерений

РАСХОДОМЕРЫ-СЧЕТЧИКИ ЭЛЕКТРОМАГНИТНЫЕ РСМ-05

МОДИФИКАЦИИ РСМ-05.03, РСМ-05.05, РСМ-05.07,

Методика поверки

ЭС 99556332.002.000 МП

Москва

• 1. Введение.......................'...................

• 2. Операции поверки..........................

• 3. Средетва поверки...........................

• 4. ребования безопасности................

• 5. Условия поверки.............................

• 6. Подготовка к поверке.....................

• 7. Проведение поверки.......................

• 8. Оформление результатов поверки

  .3

  .3

  .4

  .5

  .5

  .5

  .5

  13

Настоящая методика поверки распространяется на расходомеры - счетчики электромагнитные РСМ - 05 модификации РСМ-05.03, РСМ-05.05, РСМ-05.07, выпускаемые по ТУ 4213-001-99556332 - 2011, (в дальнейшем расходомеры) и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 4 года.

В состав расходомеров входят;

• - электромагнитный первичный преобразователь расхода (ППР);

• - промежуточный преобразователь микропроцессорный (ППМ);

• - по заказу; термопреобразователь сопротивления (ТС) или комплект ТС.

В состав расходомеров исполнения РСМ - 05.07 термопреобразователи сопротивления не входят.

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

При проведении поверки должны применяться средства измерений и вспомогательное оборудование с характеристиками, указанными в таблице 2.

Таблица 2

Диапазон калиброванных выходных напряжений от 10'^ В до 10° В, токов от 10’^ А до 10’ А.

Примечание: допускается применение других средств поверки с аналогичными характеристиками, разрешенных к применению в Российской федерации.

К проведению поверки допускаются лица, изучившие настоящую методику поверки, техническое описание расходомера, эксплуатационную документацию на применяемые средства измерения и оборудование и прошедшие инструктаж по технике безопасности.

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007, ГОСТ 12.3.019, «Правил устройства электроустановок», «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

При проведении поверки должны соблюдаться следующие условия;

-поверочная жидкость                                - вода;

-температура воды, °C                                  - 25±10;

-температура окружающего воздуха, °C                 - 20±5;

-относительная влажность окружающего воздуха, %     - от 30 до 80;

-атмосферное давление кПа,                            - от 86.0 до 106.7;

-напряжение питания, В               - от 215,6 до 224,4 (от 35,3 до 36,7);

-частота, Гц                                           -(от 49 до 51);

Прямолинейный участок трубопровода должен быть не менее 5Ду до плоскости электродов установленного ППР и ЗДу после нее.

Перед проведением поверки необходимо выполнить следующие операции;

• - проверить наличие паспорта с отметкой ОТК,

• - проверить наличие СИ и вспомогательного оборудования в соответствии с таблицей 2,

• - проверить наличие действующих свидетельств или отметок о поверке СИ,

• - проверить соблюдение условий п.4.1. настоящей методики.

Перед проведением поверки СИ, входящие в состав поверочного оборудования, должны быть подготовлены к работе в соответствии с эксплуатационной документацией на них.

• 7. Проведение поверки

При внешнем осмотре должно быть установлено;

• - наличие паспорта;

• - соответствие комплектности и маркировки расходомера требованиям технической документации;

• - отсутствие повреждений и дефектов, препятствующих чтению надписей, снятию показаний с индикатора и ухудшающих внешний вид;

• - отсутствие внутри прибора незакрепленных деталей и посторонних предметов.

• 7.2 Проверка герметичности и прочности ППР.

ППР устанавливают на етенд проверки герметичноети. В течение 1 минуты плавно повышают давление до 2,4 МПа.

Раеходомеры ечитают выдержавшими иепытания, еели в течение 5 мин манометр етен-да не зафикеировал падения давления.

• 7.3 Проверку электрической прочности изоляции проводят в соответствии с требованиями к проведению испытаний ГОСТ 26104. Проверку электрической прочности изоляции цепи возбуждения ППР проводят для раздельных конструктивных исполнений расходомеров.

• - переменное напряжение прикладывают между замкнутыми накоротко цепями питания ППМ и защитным экраном ППМ, с замкнутыми на него вторичными цепями (при отключенном ППР),

• - переменное напряжение прикладывают между замкнутыми накоротко цепями возбуждения ППР и корпусом ППР (при отключенном ППМ). Поверхность измерительного канала ППР должна быть сухой и чистой.

Величины испытательных напряжений 1500 и 500 В соответственно. Расходомеры считают выдержавшими испытание, если в течение 1 мин не обнаружено пробоя изоляции.

• 7.4 Проверку электрического сопротивления изоляции электродов ППР производят мегаомметром с погрешностью не более ±5 % и номинальным напряжением 500 В. Внутренняя поверхность канала ППР должна быть сухой и чистой. Испытания проводят при отключённом ППМ от ППР. Один зажим мегаомметра с обозначением "ЗЕМЛЯ" соединить с корпусом, а другой - с каждым из электродов ППР. Расходомеры считают выдержавшими испытания, если значение сопротивления изоляции электродов не менее 100 МОм.

• 7.5 Проверку электрического сопротивления изоляции цепей питания ППР и ППМ относительно корпуса (защитного экрана) ППР и ППМ соответственно производят мегаомметром с погрешностью не более ±20 % и номинальным напряжением 500 В. Мегаомметр подключают между замкнутыми накоротко проводами цепи питания ППМ и корпусом.

Расходомеры считают выдержавшим испытания, если измеренное значение сопротивления изоляции составляет не менее 40 МОм.

Опробование включает следующие операции:

• - установку расходомеров на измерительный участок поверочной расходомерной установки в соответствии с требованиями паспорта расходомера и инструкции по эксплуатации расходомерной установки, заполнение внутреннего объема ППР водой и вьщержку при расходе 0,5 Стах в течение 15 минут;

• - проверку действия органов управления расходомеров РСМ-05.03 переключением режимов работы с помощью кнопок управления;

• - проверку работоспособности интерфейса RS485 (RS232) путём сличения значений установленных параметров (Ду, сетевой адрес. Стах, тип ТС) и выводимых на экран монитора (кроме РСМ-05.07). Расходомеры считают прошедшими испытания, если в процессе испытаний не обнаружено разночтений между информацией, выводимой на монитор ПК, и установленными параметрами расходомера.

• - проверку установки измеренного значения объёмного расхода на ноль и отсутствия импульсов на частотном выходе при отсутствии расхода поверочной жидкости';

• - проверку работоспособности расходомера при изменении расхода в пределах рабочего диапазона изменением расхода через ППР в пределах установленного диапазона расходов.

' Здесь и далее при проведении поверки для расходомеров РСМ-05.05 в качестве показаний измеренных и преобразованных значений использовать значения, индицируемые на экране монитора ПК.

Лиетб

Таблица 3.1

• 7.7.2 Определение относительной погрешности расходомеров при измерении объема жидкости (совмещают с проверкой по п. 7.7.1).

Относительную погрешность измерения объема определяют по формуле;

Г у

-^- 7 Х100 %, у

о у

где:    показания поверяемого расходомера, м^,

Уо - образцовое значение объёма (для метода сличения: Уо =Go      для объемного

метода: Vо = Уо- объём рабочего эталона), м^.

Расходомеры считаются прошедшими поверку, если максимальное значение погрешности, определенное по формулам (1) или (2) не превышает пределов, приведенных в табл. 3.1.

В соответствии с градуировочной характеристикой применяемого ТС (ГОСТ Р 8.625) на магазине сопротивлений поочерёдно установить соответствующие значения сопротивлений (см. таблицу 4).

Абсолютную погрешность преобразования сигналов от термопреобразователей сопротивления в градусах Цельсия определяют по формуле:

/1/ tu tp,

где tu - показания поверяемого расходомера, *’С,

tp - расчетное значение температуры, приведенное в таблице 4.

Таблица 4

Расходомеры считают прошедшими поверку если, абсолютная погрешность преобразования сигналов от ТС, определенная по формуле (4) не превышает ±( 0,2+ 0,001-t) "с, где t - температура измеряемой среды в градусах Цельсия (температура в контрольной точке).

Аналогичным образом для расходомера РСМ-05.05 определяется погрешность второго канала измерения температуры.

Устанавливают на магазинах сопротивлений значения в соответствии с таблицей 5.

Относительную погрешность измерения разности температур определяют по формуле:

\

1 хЮО

у

где At и = tl-t2,

tl, t2 - показания расходомера по первому и второму каналам измерения температуры соответственно,

Atp - расчетное значение разности температур, приведенное в таблице 5.

Таблица 5

Расходомеры считают прошедшими поверку, если погрешность, определенная по формуле (5), не превышает 1,5 % для первой точки поверки и 0,5 % - для второй и третьей.

Поверка термопреобразователей сопротивления производится по ГОСТ 8.624-2006 на соответствие классам А или В по ГОСТ 8.625-2006.

Подают поочерёдно с калибратора на входы +11, -II и +12, -12 (см. рисунок А.З) ток, пропорциональный значениям избыточного давления (см. таблицу 6)

Таблица 6

Приведенную погрешность преобразования сигналов от датчиков давления с токовым выходом определяют по формуле;

Гр -Р

р

у max J

где Ру - показания расходомера, МПа,

Рр - расчетное значение давления, определяемое по формуле:

Рр ~ Рmax'  ~ min)^(^max ~ ^nin)’

Ртах - максимальное значение измеряемого давления, Р^ах ""   МПа,

1 - значение тока калибратора (в контрольной точке), мА.

Расходомеры считают прошедшими поверку, если погрешность, определенная по формуле (6) для каждого канала измерения, не превышает ±0,5 %.

• 7.7.7 Определение относительной погрешности измерения массового расхода. Проводят для расходомеров РСМ-05.03 совместно с п. 0 в точке 90 % Стах-

В соответствии с типом применяемых с расходомером ТС, установить на магазине сопротивлений сопротивление, соответствующее 150 °C.

Погрешность измерения массового расхода определятся по формуле;

-1 хЮО %,

/

где Gm - показания поверяемого расходомера, т/ч,

Gp — расчетное значение массового расхода, т/ч.

Для метода сличения; Gp=Go -р,

Для объемного метода; Gp={36OO-Vo/Tu3m)-р-р- плотность воды при 150 °C и давлении 1,6 МПа (917, 65 кг/м'’).

Расходомеры считают прошедшими поверку, если погрешность, определенная по формуле (7) не превышает ±1,5 %.

Проводят для расходомеров РСМ-05.03 совместно с п. 7.7.7.

Погрешность измерения массы определяют по формуле;

\

-1 ^100 %,

где А4 - показания поверяемого расходомера, т,

= ^'о'Р- расчетное значение массы, т.

Расходомеры считают прошедшими поверку, если погрешность, определенная по формуле (8) не превышает ±1,5 %.

Допускается проводить операцию поверки одного из измеряемых параметров (расхода или температуры).

Поверку проводят совместно с проверкой по п. 7.7.1.

Приведенную погрешность преобразования измеренного значения среднего объемного расхода в сигнал постоянного тока определяют по формуле:

(1-1 ')

и р

< 7 max ~ 7т 'т

где Ц - измеренное значение выходного тока, мА,

G Iр = —- /„„„) +    - расчетное значение выходного тока,

Imin, Imax ' минимальнос И максимальнос значения выходного тока, мА, Gmax - верхний предел измерений, м^/ч.

Расходомеры считают прошедшими поверку, если погрешность, определенная по фор

муле (9), не выходит за пределы ±1,0 % во всех контрольных точках.

1.1.^.2 Определение приведенной погрешности преобразования температуры в сигнал постоянного тока проводят совместно с проверкой по п. 7.7.3

преобразования температуры в сигнал постоянного

р р ~ ~      max min ) + min

'■max

7пгах - верхний Предел измерения температуры, (150 ”С).

Расходомеры считают прошедшими поверку, если погрешность, определенная по формуле (10), не выходит за пределы ±1,0 % во всех точках поверки.

Проверку проводят в контрольных точках согласно табл. 3 по методике п 7.7.1.

Подключают к выводам 1 и F ” расходомера частотомер и устанавливают его в режим измерения частоты. Относительную погрешность преобразования среднего объемного расхода в частоту определяют по формуле:

( f - f 3 J и ■' р

-fp >

' .fmax

fu -         частоты на выходе расходомера, Гц,

Jmax - частота, соответствующая верхнему пределу измерения объемного расхода, Гц,

Расходомеры РСМ-05.03 считают прошедшими поверку, если погрешность, определенная по формуле (11), не выходит за пределы +3,5 % в первой точке поверки и ±1,5 % (для класса 1 ±1,0 %) во всех остальных точках поверки. Для расходомеров исполнения РСМ-05.05, РСМ-05.07 - не выходит за пределы, приведенные в табл. 3.1.

Для РСМ - 05.03 проводят совместно с п, 0 в точке 90 % Стах- Подключают к выводам расходомера и N’ частотомер и устанавливают его в режим счёта импульсов. Весовой коэффициент К\ , л/имп, устанавливается согласно таблице 7.

Таблица 7

Погрешность преобразования протекшего объема в импульсный сигнал определяют по формуле:

(12)

где Nu - показания частотомера;

л     1000-Va

TVp- расчетное количество импульсов (определяется по формуле: Nр =-------);

Ео - образцовое значение объёма (для метода сличения: Vo =Gn      для объемного

метода: Vo = Vo - объём рабочего эталона), м^.

Расходомеры считают прошедшими поверку, если погрешность, определённая по формуле (12), не превышает ±3,0 % в первой контрольной точке и ±1,0 % (для класса 1 ±0,5 %) - в остальных.

Для РСМ - 05.05 и РСМ - 05.07 проводят одним из двух приведенных ниже методов в точке 90 % Стах- Для РСМ-05.07 проводится поверка каждого измерительного канала. Допускается проводить поверку одновременно двух каналов.

Метод 1 (с изменением весового коэффициента импульса Ку). Рекомендуется использовать при поверке на расходомерных установках с объемным или массовым методом измерения расхода. Операция поверки выполняется по методике п.7.7.1 Устанавливаемое в расходомере значение Ку должно удовлетворять условию: Ку > Go/24. Рекомендуемые значения Ку в точках поверки для всех Ду ППР приведены в таблице 8.

Таблица 8.

Установка Ку осупхествляется через преобразователь RS-232 при помощи персонального компьютера (ПК) и программного обеспечения "RSM-05.0Xset.exe".

Минимально необходимый объем жидкости, пропускаемой через ППР при одном измерении, должен быть таким, чтобы набрать не менее 250 импульсов.

Примечание; для уменьшения методической погрешности измерения рекомендуемый объем жидкости, пропускаемой через ППР при одном измерении, должен быть таким, чтобы набрать не менее 500 импульсов.

Погрешность преобразования протекшего объема в импульсный сигнал определяют по формуле (12).

По окончании проведения операции поверки, значение Ку устанавливается согласно указанному в паспорте расходомера.

Метод 2 (без изменения весового коэффициента Ку). Рекомендуется использовать при поверке на расходомерных установках, у которых используется метод сличения с показаниями образцового расходомера.

Начало измерения синхронизируется по времени с началом очередного импульса на выходе РСМ-05. Время проведения измерения должно быть не менее, чем период следования импульсов и не менее 30 с в случае автоматической синхронизации по времени.

Если на поверочной установке невозможна автоматическая синхронизация, то допускается ручная синхронизация с допуском ±1 с. В этом случае время проведения измерения должно быть не менее 300 с.

Окончание измерения также синхронизируется во времени с началом очередного импульса на выходе РСМ-05.

Погрешность преобразования протекшего объема в импульсный сигнал определяют по формуле;

(13)

РСМ-05 считают прошедшими поверку, если погрешность, определённая по формуле (12) или (13), не выходит за пределы ±0,8 %.

Включить РСМ-05 в сеть. По сигналам точного времени зафиксировать показания времени на индикаторе расходомера.

По истечении 24 часов по сигналам точного времени повторно зафиксировать показания времени на индикаторе расходомера.

Относительную погрешность измерения времени определяют по формуле:

А

-7 х700 %,

)

где Гн период времени, измеренный расходомером, с; То - расчетный период времени, с. (То = 86400 с).

Расходомеры считают прошедшими испытания, если относительная погрешность измерения времени не выходит за пределы ±0,01 %.

Подключить расходомер к сервисному компьютеру в соответствии с инструкцией по эксплуатации, приведенной в паспорте.

Включить питание расходомера.

Запустить на компьютере программу «ТЕМ-info» (алгоритм вычисления цифрового идентификатора CRC32).

В окне «Соединение» выставить номер СОМ-порта, к которому подключен расходомер и выставить скорость обмена аналогичную той, которая установлена в расходомере (9600 или 19200).

В окне «Тип прибора» выставить соответствуюгций тип расходомера (РСМ-05.03, РСМ-05.05 РСМ-05.07), подключенного к компьютеру.

Нажать кнопку «Прочитать».

Считать идентификационные данные в окне «Идентификация».

Результаты определения идентификационньгх параметров ПО должны совпадать с приведенными в Таблице 9.

Таблица 9.

При положительных результатах поверки:

• - оформляется протокол поверки по форме Приложения В;

• - оформляется свидетельство о поверке установленной формы;

- наносится оттиск поверительного клейма на лицевую панель ППМ.

В случае отрицательных результатов первичной поверки расходомер бракуется.

При отрицательных результатах периодической поверки расходомер к применению не допускается, в его паспорте производится запись о непригодности, а оттиск клейма гасится.

ПРИЛОЖЕНИЕ А

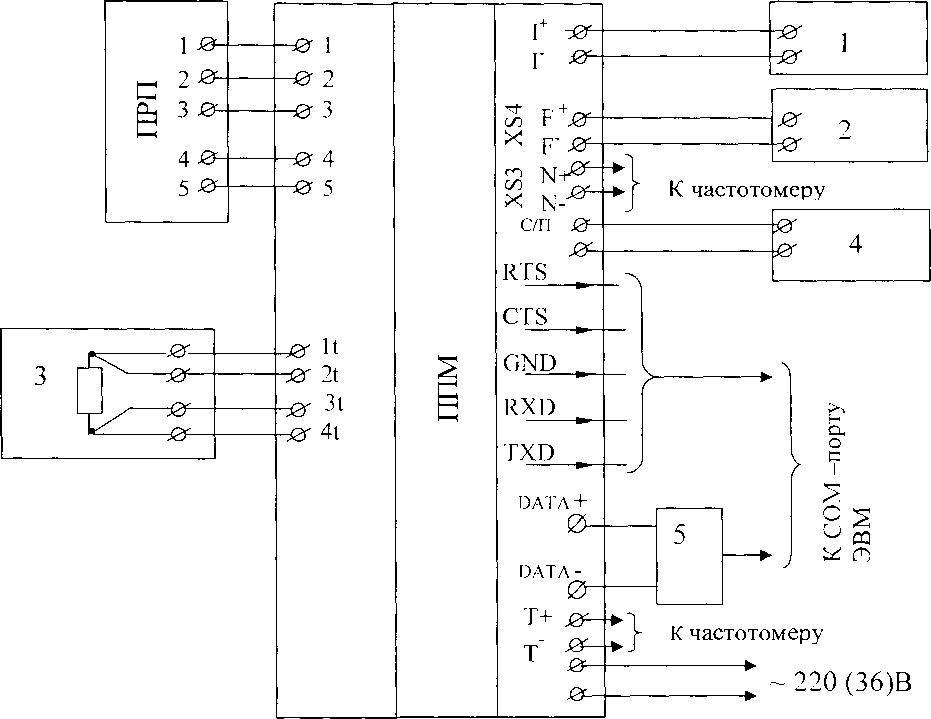

Схема подключения расходомеров РСМ-05.03

1 - прибор комбинированный цифровой ЩЗОО, 2 - частотомер, 3 - магазин сопротивлений, 4 -секундомер электронный СТЦ - 2, 5 - преобразователь интерфейсов ADAM 4522.

Примечание;

• 1. Выходы XS3 (N+, N-), XS4 (F+, F-) и выход таймера (Т+, Т-) подключаются в зависимости от поверяемого параметра.

Рисунок А. 1

ПРИЛОЖЕНИЕ А (обязательное)

(продолжение)

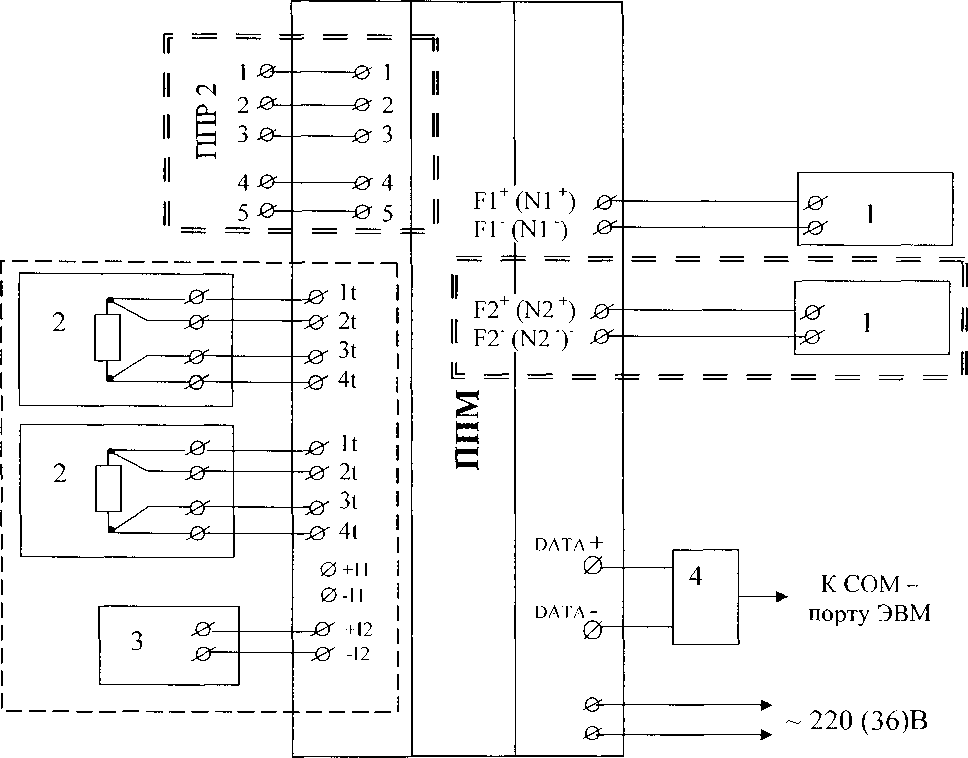

Схема подключения расходомеров РСМ-05.05, РСМ-05.07

1 - частотомер, 2 - магазин сопротивлений, 3- калибратор, 4- преобразователь интерфейсов.

Примечание:

• 1. В РСМ-05.07 отсутствуют каналы измерения температуры и давления (обведены пунктиром). Магазины сопротивлений 2 и калибратор 3 не подключаются;

• 2. В РСМ-05.05 отсутствует второй канал измерения расхода (обведен двойным пунктиром);

• 3. Тип выходного сигнала: импульсный (N\ N") или частотный (Е\ F") устанавливается перемычкой на плате ППМ в зависимости от поверяемого параметра.

Рисунок А.2

ПРИЛОЖЕНИЕ Б (обязательное)

ПРОТОКОЛ

Поверки расходомера РСМ - 05.__№

Предприятие изготовитель...............................................

Тип поверочной установки:..........................................

Предприятие, проводившее поверку...............................

Температура воды .......................................................

Температура воздуха.....................................................

Относительная влажность воздуха.........................

Атмосферное давление........................................

Внешний осмотр расходомера:.............................

Сопротивление изоляции электродов............................

Сопротивление изоляции цепей питания расходомера

и

ПРОТОКОЛ

Поверки расходомера РСМ - 05.__№

Предприятие изготовитель...............................................

Тип поверочной установки:..........................................

Предприятие, проводившее поверку...............................

Температура воды .......................................................

Температура воздуха......................................................

Относительная влажность воздуха.........................

Атмосферное давление........................................

Внешний осмотр расходомера;.............................

Сопротивление изоляции электродов............................

Сопротивление изоляции цепей питания расходомера.

Определение относительной погрешности при измерении объема и среднего объемного расхода и пре-образовании его в токовый и частотный выходные сигналы

Определение относительной погрешности при измерении массового расхода и массы и преобразовании объема в импульсный сигнал.

и

1вания ее в сигнал постоянного тока.

< ±0,01 %

Относительная погрешность таймера

Заключение:

Поверитель^

Расшифровка подписи

ПРОТОКОЛ

Поверки расходомера РСМ - 05.05 №_ Предприятие изготовитель...............................................

Тип поверочной установки:..........................................

Предприятие, проводившее поверку...............................

Температура воды .......................................................

Температура воздуха.....................................................

Относительная влажность воздуха.........................

Атмосферное давление........................................

Внешний осмотр расходомера:.............................

Сопротивление изоляции электродов............................

Сопротивление изоляции цепей питания расходомера.

Определение относительной погрешности при измерении среднего объемного расхода (объёма) и преобразовании его в частотный (импульсный) выходной сигнал.

Определение погрешности измерения давления, температуры и разности температур.

Относительная погрешность таймера

Заключение;

Поверитель

ПРОТОКОЛ

Поверки расходомера РСМ - 05.05 Л2_ Предприятие изготовитель...............................................

Тип поверочной установки:..........................................

Предприятие, проводившее поверку...............................

Температура воды .......................................................

Температура воздуха......................................................

Относительная влажность воздуха.........................

Атмосферное давление........................................

Внешний осмотр расходомера:.............................

Сопротивление изоляции электродов............................

Сопротивление изоляции цепей питания расходомера.

Определение относительной погрешности при измерении среднего объемного расхода (объёма) и преобразовании его в частотный (импульсный) выходной сигнал.

Определение погрешности измерения давления , температуры и разности температур.

Относительная погрешность таймера

Заключение:

Поверитель_

ПРИЛОЖЕНИЕ В

Лист22
