УТВЕРЖДАЮ

Зам. директора

Измерители-регуляторы температуры серий ТС4, TCN4

МП 207-036-2018

МЕТОДИКА ПОВЕРКИ

г.Москва

2018 г.

1 Введение

Настоящая методика распространяется на Измерители-регуляторы температуры серий ТС4, TCN4 (далее по тексту - измерители-регуляторы), изготавливаемые фирмой «Autonics Corporation Со, Ltd», Республика Корея, фирмой «Autonics Electronic (Jiaxing) Corporation», Китай, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 2 года.

  • 2 Операции поверки

При проведении первичной и периодической поверки приборов должны выполняться операции, указанные в таблице 1

Таблица 1

Наименование операции

Номер пункта МП

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование

6.2

Да

Да

3 Определение основной абсолютной погрешности

6.3

Да

Да

3 Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 2 Таблица 2

Наименование и тип

Основная погрешность

Калибратор многофункциональный и коммуникатор

BEAMEX МС6 (-R)

регистрационный № 52489-13

Термометр лабораторный электронный ЛТ-300

регистрационный № 61806-15

Удлиняющие провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002)

Примечание - Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

4 Требования безопасности

При проведении поверки необходимо соблюдать:

  • - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Правила по охране труда при эксплуатации электроустановок» (ПОТЭУ (2014));

  • -  указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

  • - указания по технике безопасности, приведенные в руководстве по эксплуатации преобразователей.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений и прошедшие инструктаж по технике безопасности.

5 У словия поверки и подготовка к ней
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                            23±5;

  • - относительная влажность окружающего воздуха, %, не более          80;

  • - атмосферное давление, кПа                                    от 86 до

106,7;

  • - внешние электрические и магнитные поля, удары и вибрации, влияющие на работу приборов и средств поверки, должны отсутствовать.

  • 5.2 Средства поверки должны быть защищены от вибраций и ударов, от внешних магнитных и электрических полей.

  • 5.3 Средства поверки и оборудование подготавливают к работе в соответствии с эксплуатационной документацией.

  • 6 Проведение поверки

6.1 Внешний осмотр
  • 6.1.1 При внешнем осмотре устанавливают отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу измерителей-регуляторов и на качество поверки.

6.2 Опробование
  • 6.2.1 Подключают калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) и источник питания к соответствующим клеммам измерителя-регулятора (в зависимости от схемы подключения).

  • 6.2.2 Генерируют с эталонного прибора значение соответствующего настроенному на преобразователе типу входного сигнала и лежащее в диапазоне измерений измерителя-регулятора.

  • 6.2.3 После стабилизации показаний поверяемого измерителя-регулятора, снимают их со встроенного дисплея поверяемого прибора.

  • 6.2.4 Измеритель-регулятор считается пригодным к дальнейшей поверке, если на дисплее поверяемого прибора индицируется значение выходного сигнала.

6.3 Определение основной абсолютной погрешности

При первичной и периодической поверке количество поверяемых типов НСХ и входных сигналов преобразователя согласовывают с пользователем. Допускается проводить поверку в диапазоне измерений, согласованном с пользователем, но лежащим внутри полного диапазона измерений прибора.

Определение основной погрешности измерителей-регуляторов в режиме работы с термопреобразователями сопротивления производить для 3-х проводной схемы подключения.

  • 6.3.1 Определение основной абсолютной погрешности измерителей-регуляторов в режиме работы с термопреобразователями сопротивления (ТС).

    • 6.3.1.1 Погрешность определяют в пяти контрольных точках, находящихся внутри настроенного диапазона измерений, включая нижний и верхний пределы настроенного диапазона.

Устанавливают на измеритель-регулятор соответствующий режим измерения сигналов.

  • 6.3.1.2 Подключают калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) и источник питания к соответствующим клеммам измерителя-регулятора (в зависимости от схемы подключения).

  • 6.3.1.3 С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке.

  • 6.3.1.4  После стабилизации показаний поверяемого измерителя-регулятора, снимают их при помощи встроенного дисплея измерителя-регулятора.

  • 6.3.1.5 Повторяют операции по п.п. 6.3.1.3-6.3.1.4 для остальных контрольных точек.

  • 6.3.1.6 Рассчитывают основную абсолютную погрешность (Дабс, °C) для каждой поверяемой точки по формуле 1:

Дабе=^и-.ГЭ (1)

где: Хэ - значение сигнала, воспроизводимое эталонным прибором в температурном эквиваленте, °C;

хизм - значение, индицируемое на встроенном дисплее измерителя-регулятора.

  • 6.3.1.7 Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в описании типа на средство измерений.

6.3.2 Определение основной абсолютной погрешности измерителей-регуляторов в режиме работы с термоэлектрическими преобразователями (ТП).

  • 6.3.2.1 Погрешность определяют в пяти контрольных точках, находящихся внутри настроенного диапазона измерений, включая нижний и верхний пределы настроенного диапазона. Устанавливают на измеритель-регулятор соответствующий режим измерения сигналов. Собирают схему согласно рисунку 1.

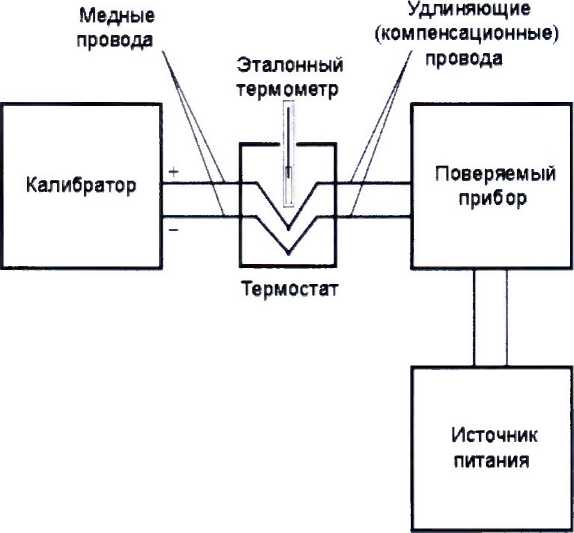

Рисунок 1

а) К поверяемому прибору подключают удлиняющие (компенсационные) провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП). Тип компенсационных проводов должен соответствовать установленному типу НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013. Концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помешают в пробирки, заполненные трансформаторным маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдо-водяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C.

б) Подключаю! медные провода к калибратору многофункциональному и коммуникатору BEAMEX МС6 (-R).

в) Подключают источник питания к соответствующим клеммам поверяемого прибора.

  • 6.3.2.2 С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке.

  • 6.3.2.3  После стабилизации показаний поверяемого измерителя-регулятора, снимают их со встроенного дисплея.

  • 6.3.2.4 Повторяют операции по п.п. 6.3.2.2-6.3.2.3 для остальных контрольных точек.

  • 6.3.2.5 Рассчитывают основную абсолютную погрешность для каждой поверяемой точки по п 6.3.1.6.

  • 6.3.2.6  Полученные значения основной абсолютной погрешности во всех контрольных точках с учетом погрешности компенсации холодного спая не должны превышать предельно допустимых значений, приведенных в описании типа на средство измерений.

7 Оформление результатов поверки
  • 7.1 Приборы, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г.

  • 7.2 При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

Разработали:

Инженер отдела метрологического обеспечения термометрии

ФГУП «ВНИИМС»

В.В. Бочкарева

Начальник

отдела метрологического обеспечения термометрии

ФГУП «ВНИИМС»
