Из Выпуска 09 1950 г.

СССР

Комитет по делам мер и измерительных приборов при

Совете Министров

СССР

МЕРЫ И ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ. ДОПУЩЕННЫЕ К ПРИМЕНЕНИЮ В СССР

ГОСУДАРСТВЕННЫЙ

РЕЕСТР

№ 330

ДОЗАТОР ВОДКИ, ТИПА ДН

НАЗНАЧЕНИЕ

Дозатор водки, типа ДН, предназначен для отпуска водки дозами в 50 мл.

ОПИСАНИЕ

Измерительной частью служит одноцилиндровый насос простого действия, состоящий из стеклянного цилиндра, стального поршня и двух клапанов, установленный на всасывающей и нагнетательной трубках. Насос смонтирован на основании, внутри которого установлен резервуар, снабженный сетчатыми фильтрами в заливочном отверстии резервуара и перед всасывающей трубкой.

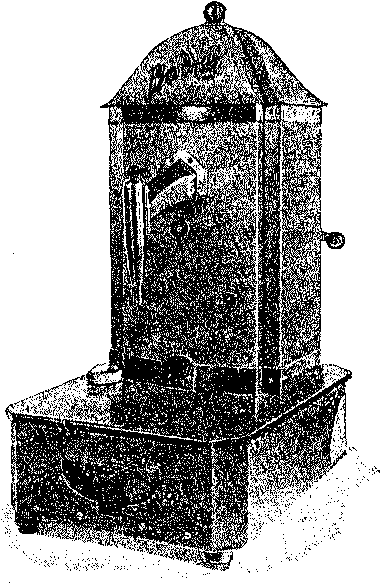

Дозатор водки, типа ДН

На дне резервуара имеется отверстие для слива остатков водки и промывки ре-з е р в у а р а, з а к р ы в а е м о е в и н т о в о й и р о б к о й.

Засасывание водки в дозатор из резервуара производится передвижением рукоятки, п о д и и м а ющ е й п о р ш е и ь.

Длина хода поршня, необходимая для отпуска требуемой дозы, устанавливается при помощи регулировочного винта и ограничивается упорами.

Тип прибора утвержден и допущен к применению в СССР приказом Председателя Комитета по делам мер и измерительных приборов при Совете Министров СССР от 16 августа 1949 г. за Ха 190 и внесен в Государственный реестр.

Госреестр № 330

Дозатор водки, типа ДН

По достижении поршнем крайнего верхнего положения он застопоривается собачкой. При дальнейшем вращении рукоятки отключается стопорная собачка и поршень опускается вниз, вытесняя жидкость через сливной кран.

" Для предотвращения преждевременного слива неполностью набранной дозы предусмотрена блокирующая гребенка, задерживающая спусковой рычаг от поворота до окончания подъема" поршня в крайнее верхнее положение.

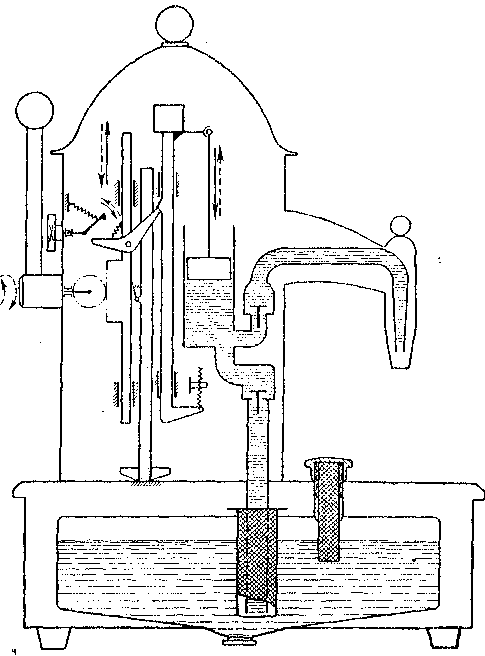

Схема дозатора водки, типа ДН

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Объем одной дозы 50 мл.

Погрешность дозы не превышает + 2 мл.

Емкость резервуара 5 л.

Габаритные размеры прибора: 580X390X290 мм.

Вес (без водки) 19,5 кг.                                 '

МАРКИРОВКА

На табличке нанесены:

Г) товарный знак завода-изготовителя;

  • 2) наименование прибора;

  • 3) тип прибора;

  • 4) заводский номер;

  • 5) год выпуска.

Дозатор водки, типа ДН                           Госреестр № 330

КОМПЛЕКТНОСТЬ

В комплект входят:

  • 1) дозатор водки, типа ДН.

а также запасные детали:               . .

  • 2) пружина подъемцой собачки;

  • 3) пружина спускового рычага;             .

  • 4) два резиновых вкладыша;

  • 5) две шайбы уплотнительных к пробке резервуара;

  • 6) четыре винта к задней стенке; •

  • 7) чехол;

  • 8) паспорт и инструкция по обслуживанию.

ПОВЕРКА

Государственная поверка дозаторов водки, типа Д1.....1, при выпуске из производства

и ремонта, а также находящихся в обращении, производится по Методическим указаниям № 106 Технического отдела Комитета по делам мер и измерительных приборов при Совете Министров СССР.

Этими же методическими указаниями следует руководствоваться при ведомственной поверке.                                             “                           '
