Методика поверки «КОМПЛЕКТ АППАРАТУРЫ ДЛЯ ИЗМЕРЕНИЯ ЗНАЧЕНИЙ НАВЕДЕННОГО НАПРЯЖЕНИЯ» (МП 4226-002-69866598-2016)

^ИСГ/'^;ifr

■

«сниим» . Коптев 2016

Зам. директора

: ' ■ . //4

ш "

КОМПЛЕКТ АППАРАТУРЫ ДЛЯ ИЗМЕРЕНИЯ ЗНАЧЕНИЙ НАВЕДЕННОГО НАПРЯЖЕНИЯ

МП 4226-002-69866598-2016 г. Новосибирск 2016

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования к квалификации поверителей

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки комплекта аппаратуры

• 8 Оформление результатов поверки

Приложение А

Настоящая методика поверки распространяется на комплект аппаратуры для измерения значений наведенного напряжения (далее по тексту - комплект аппаратуры) и устанавливает методику их первичной и периодической поверки. Поверку проводят согласно Приказу Минпромторга России №1815 от 02 июля 2015 г.

Межповерочный интервал - 2 год.

• 1.1 Комплект аппаратуры состоит из штанги-измерителя напряжения прикосновения и штанги-измерителя наведенного напряжения (далее по тексту - ШИП и ШИН соответственно). Поверке подвергают каждую пггангу-измеритель, входящую в комплект аппаратуры.

• 1.2  При поверке выполняются операции, указанные в таблице 1.

• 1.3  При получении отрицательных результатов при выполнении любой из операций поверка отбракованной штанги-измерителя прекращается и штанга-измеритель бракуется.

Таблица 1 - Операции поверки

2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблице 2.

Таблица 2 - Эталонные и вспомогательные средства поверки

• 2.2 Допускается проведение поверки комплекта аппаратуры с применением эталонных средств измерений и вспомогательных средств поверки, не указанных в таблице 2, но обеспечивающих контроль метрологических характеристик поверяемого комплекта аппаратуры с требуемой точностью.

• 2.3 Все средства измерений должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

К проведению поверки допускается персонал, прошедший обучение в соответствии с требованиями ГОСТ 12.0.004-2015, изучивший инструкцию по эксплуатации комплекта аппаратуры, прошедший проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением свыше 1 кВ и имеющий группу по электробезопасности не ниже 1П.

• 4.1  При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80 и ГОСТ 22261-94.

• 4.2  Подготовку комплекта аппаратуры к поверке, сборку и разборку измерительных схем следует выполнять при отсутствии напряжения и остаточного заряда.

• 4.3  Снятие напряжения и остаточного заряда с объекта поверки и предупреждение ошибочного появления на нем напряжения необходимо обеспечивать:

• - отключением источников питания;

• - заземлением корпусов приборов, применяемых в испытаниях;

• - разрядкой заряжающихся элементов фильтров питания;

• - наложением заземлений на высоковольтные выводы генераторов напряжения.

• 4.4  В цепях питания используемых средств поверки должны быть предохранители или автоматические выключатели.

• 4.5  Помещения, предназначенные для поверки, должны удовлетворять требованиям пожарной безопасности по ГОСТ 12.1.004-91.

• 4.6  Помещение для поверки должно иметь:

• - шину заземления;

• - аварийное освещение или переносные светильники с автономным питанием;

• - средства пожаротушения;

• - средства для оказания первой помощи пострадавшим.

• 5.1 Поверка проводится при нормальных условиях по

ГОСТ 22261-94, см. таблицу 3.

Таблица 3 - Нормальные условия применения

• 5.2 На первичную поверку должны предоставляться ШИП и ШИН, принятые отделом технического контроля предприятия-изготовителя или уполномоченными на то представителями организации, проводившей ремонт.

Перед поверкой должны   быть выполнены следующие

подготовительные работы:

• -  Проверены документы,   подтверждающие электрическую

безопасность.

• - Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• - Выполнены операции по подготовке к работе, предусмотренные руководствами по эксплуатации комплекта аппаратуры.

• 7.1  Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие поверяемого комплекта аппаратуры следующим требованиям:

• -   В паспортах в ШИП и ШИН. должны стоять отметки о приемке ОТК.

• - Комплектность должна соответствовать паспорту.

• - При сборке звеньев резьбовое соединение должно быть скручено до упора. Люфт между звеньями не допускается.

• -  Не должно быть механических повреждений корпуса, переключатель питания должен быть исправен. Все надписи должны быть четкими и хорошо читаемыми.

• - Все разъемы, клеммы и провода не должны иметь повреждений, следов окисления и загрязнений.

При наличии дефектов поверяемая штанга-измеритель бракуется и подлежит ремонту.

• 7.2 Проверка электрической прочности изоляции

ВНИМАНИЕ! Проверка электрической прочности изоляции заключается в проверке наличия протоколов испытаний электрической прочности изоляции ШИП и ШИН пятиминутным напряжением промышленной частоты И кВ и 40 кВ соответственно, см. методику высоковольтных испытаний в руководстве по эксплуатации.

При отсутствии протокола испытаний электрической прочности штанга-измеритель не допускается к дальнейшим испытаниям.

• 7.3 Опробование

При включении ШИП и ШИН проверяют исправность индикации: должно установиться значение, близкое к нулю, должны светиться 3 последних знака и индикатор «В».

Для проведения опробования ШИП и ШИН собирают схемы в соответствии с Приложением А настоящей методики. Подготавливают ШИП и ШИН к измерениям в соответствии с указаниями п. 6 настоящей методики и проводят измерения переменного напряжения согласно таблицам 4 и 5.

Результаты опробования считаются удовлетворительными, если при выполнении вышеперечисленных операций формат индикации соответствует, указанной в таблицах 4 и 5.

Таблица 4 — Отображение числовых значений на индикаторе ШИП

Таблица 5 - Отображение числовых значений на индикаторе ШИН

При несоответствии индикации, указанной в таблицах 4 и 5, или при неполном/ошибочном отображении цифр штанга-измеритель бракуется и подлежит ремонту.

• 7.4 Проверка поддиапазонов измерений действующих значений напряжения переменного тока

По схемам, приведенным в Приложении А настоящей методики, на ШИП и ШИН плавно устанавливают напряжение согласно таблицам 4 и 5.

Наблюдают изменение измеряемого напряжения, фиксируют значения измеряемого напряжения, при котором происходит автоматическое переключение пределов измерений ШИП и ШИН.

Автоматическое переключение пределов измерений напряжения переменного тока должно происходить при значениях, соответствующих паспортным данным ШИП и ШИН.

При невыполнении этого условия штанга-измеритель считается не прошедшей поверку и направляется в ремонт.

• 7.5  Проверка пределов основной относительной погрешности проводится следующим образом. ' По схемам, представленным в Приложении А, на ШИП и ШИН устанавливают напряжение согласно таблице 6.

Таблица 6 - Значения напряжений для ШИН-20 и ШИП-5

Для каждой из точек определяют основную относительную погрешность At/по формуле 1:

"эт

где:

1/_ши ~ показания штанги-измерителя, В;

и_Эт - показания эталонного вольтметра, В.

Полученную относительную погрешность сравнивают с пределом допускаемой основной относительной погрешностью измерения ШИП и ШИН, рассчитанной по формуле 2.

где:

1/_эт - показания эталонного вольтметра, В;

U_K - верхний предел поддиапазона измерений напряжения, В.

При превышении основной относительной погрешности At/ допускаемой основной относительной погрешности измерения 6 штанга-измеритель считается не прошедшей поверку и направляется в ремонт.

• 8.1 Положительные результаты первичной поверки оформляют записью в соответствующих разделах паспортов ШИП и ШИН и нанесением знака поверки в виде оттиска поверительного клейма. ШИП и ШИН пломбируют двумя оттисками поверительного клейма в установленных местах в соответствии с рисунком 1 и выдаются свидетельства о поверке на каждую штангу-измеритель.

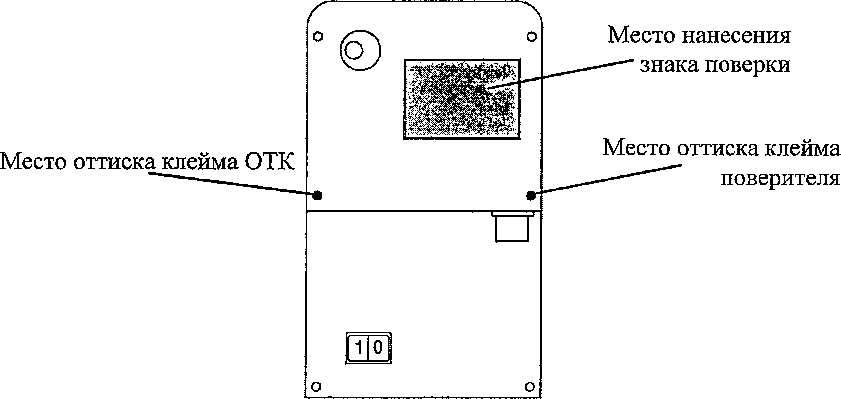

Рисунок 1 - Внешний вид задней панели измерительного модуля. Места нанесения оттиска поверительного клейма на ШИП и ШИН

• 8.2 Положительные результаты периодической поверки оформляются свидетельством о поверке и записью в соответствующих разделах паспортов ШИП и ШИН, аннулируют знак предыдущей поверки и наносится знак поверки в виде оттиска поверительного клейма. ШИП и ШИН пломбируют двумя оттисками поверительного клейма в установленных местах в соответствии с рисунком 1.

• 8.3 При отрицательных результатах поверки ШИП или ШИН оформляют извещение о непригодности штанги-измерителя.

Штанга-измеритель не допускается к дальнейшему применению, в паспорт вносится запись о непригодности штанги-измерителя к эксплуатации, клеймо предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

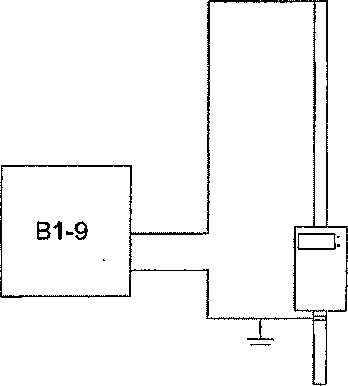

В1-9 - прибор для поверки вольтметров переменного тока

Рисунок А.1 - Схема контроля параметров в диапазоне напряжений от 2 В до 1,1 кВ

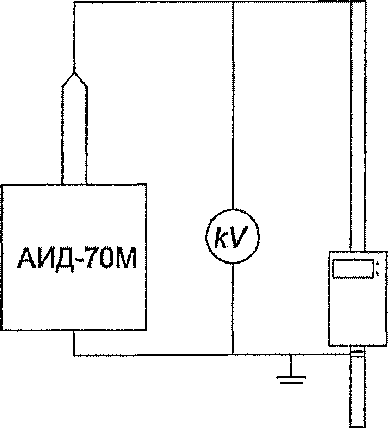

АИД-70М - аппарат испытания диэлектриков, kV- эталонный киловольтметр.

Рисунок А.2 - Схема контроля параметров в диапазоне напряжений от 1 кВ до 20 кВ
