ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

СОГЛАСОВАНО

УТВЕРЖДАЮ

чип      Ш

МЛ. ennai'j-J соматизация

Генеральный директор ООО «НПП ПА»

А*'-ед,

Коро,

JTcKOM

сНЧО.Е

итель директора

венной метрологии

^ВНИИМС»

.В. Иванникова

2018 г.

СИСТЕМА ВИБРОИЗМЕРИТЕЛЬНАЯ (ЗАВ. № 2)

МЕТОДИКА ПОВЕРКИ

МП 204/3-15-2018

г. Москва

2018 г.

СИСТЕМА ВИБРОИЗМЕРИТЕЛЫIАЯ (зав. № 2)

МЕТОДИКА ПОВЕРКИ

МП 204/3-15-2018

Введена в действие с

«___»_________________20__г.

ВВЕДЕНИЕ.

Настоящая методика распространяется на систему виброизмерительную (зав. № 2) (далее - система) изготовленную фирмой «Bruel & Kjaer Vibro GmbH». Германия, и устанавливает методику их первичной и периодической поверок.

Интервал между поверками 3 года.

1. ОПЕРАЦИИ ПОВЕРКИ

ЕЕ При проведении первичной и периодической поверок, выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

Проведение операции при поверке

первичной

периодической

1

2

3

4

Внешний осмотр

7.1

да

да

Опробование

7.2

да

да

Определение основных метрологических характеристик

7.3

да

см. примечание

Определение основной относительной погрешности измерения СКЗ виброскорости на базовой частоте 160 Гц

7.3.1

да

см. примечание

Определение неравномерности амплитудно-частотной характеристики относительно базовой частоты 160 Гц

7.3.2

да

см. примечание

Поэлементная поверка системы

7.4

да

см. примечание

Примечание: поверка проводится в соответствии с п. 7.3 или в соответствии с п. 7.4.

2. СРЕДСТВА ПОВЕРКИ

2.Е При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2

Номер пункта поверки

Наименование и тип основного или вспомогательного средства поверки, обозначение документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики.

7.3

Поверочная виброустановка 2 разряда по ГОСТ Р 8.800-2012

7.4

Поверочная виброустановка 2 разряда по ГОСТ Р 8.800-2012

Генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (per. № 45344-10)

Цифровой мультиметр Agilent 34411А (диапазон частот от 0 до 300 кГц; ПГ - 0.05 % от отсчета + 0,03 % от верхнего предела)

  • 2.2. Допускается применять другие средства поверки, не приведенные в перечне, но обеспечивающие определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

З.Е К поверке допускаются лица, имеющие необходимые навыки по работе с подобными СИ и ознакомленные с эксплуатационной документаций на систему.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1. При проведении поверки должны соблюдаться требования безопасности, установленные ГОСТ 12.1.019-2009, ГОСТ 12.2.091-2012 и эксплуатационной документацией фирмы-изготовителя.

5. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 5.1. При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C                        20 ± 5

  • - относительная влажность окружающего воздуха, %            60 ±20

  • - атмосферное давление, кПа                                  101 ± 4

  • - напряжение источника питания поверяемой системы должно соответствовать значению, указанному в технической документации.

  • 5.2. Перед проведением поверки система должна быть подготовлена к работе в соответствии с руководством по эксплуатации.

  • 6. ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

  • 6.1. При подготовке к проведению поверки должно быть установлено соответствие системы следующим требованиям:

  • - отсутствие механических повреждений корпуса, соединительных кабелей и электрических разъемов;

  • - резьбовые части электрических разъемов не должны иметь видимых повреждений.

  • 6.2. В случае несоответствия системы хотя бы одному из указанных в п. 6.1 требований, она считается непригодной к применению, поверка не производится до устранения выявленных замечаний.

  • 6.3. Все приборы должны быть прогреты и подготовлены к работе в соответствии со своим руководством по эксплуатации.

  • 7. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1. Внешний осмотр

При внешнем осмотре устанавливают соответствие комплектности и маркировки требованиям эксплуатационной документации, а также отсутствие механических повреждений корпуса, соединительных кабелей и разъемов.

  • 7.2. Опробование

  • 7.2.1. Проверяют работоспособность системы в соответствии с эксплуатационной документацией.

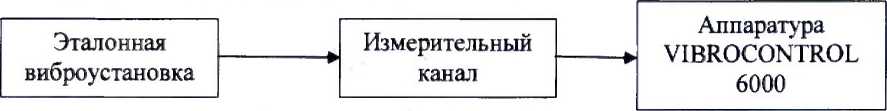

7.3. Определение основных метрологических характеристик. Собирают схему согласно рисунку 1.

Рисунок 1 - Схема подключения

7.3.1 Определение основной относительной погрешности измерения СКЗ виброскорости на базовой частоте 160 Гц.

Определение относительной погрешности измерений виброскорости проводят на базовой частоте 160 Гц не менее чем в пяти точках диапазона измерения, включая верхний и нижний пределы. Вибропреобразователь ускорения, входящий в состав системы, устанавливают на вибровозбудитсле эталонной виброустановки.

Значения относительной погрешности вычисляют по формуле (1):

Vi-Уз

У,

(1)

где Vi - значение виброскорости, измеренное системой, мм/с;

Уз - значение виброскорости, заданное на виброустановке, мм/с.

Система считается прошедшей поверку по данному пункту методики, если полученные значения относительной погрешности не превышают ±5 %.

  • 7.3.2. Определение неравномерности амплитудно-частотной характеристики относительно базовой частоты 160 Гц.

Измерения проводят при помощи эталонной виброустановки при постоянном значении виброскорости 10 мм/с на частотах: 20, 40, 80, 315, 630, 1000 и 2000 Гц при измерениях с VIBROCONTROL 6000 Compact monitor зав. № 00000005 и № 00000008 и 60, 315, 630,1000, 2000 и 3000 Гц при измерениях с VIBROCONTROL 6000 Compact monitor зав. № 00000006 и № 00000007. Измеренные значения фиксируют по компьютеру.

Неравномерность АЧХ вычисляют по формуле:

V -V у=-^---100

(2)

V.

где Г, - значение виброскорости, измеренное на Гой частоте;

Уб- значение виброскорости, измеренное на базовой частоте.

Система считается прошедшей поверку по данному пункту методики, если полученные значения неравномерности АЧХ не превышают ±10 %.

  • 7.4. Поэлементная поверка системы.

Допускается проведение поверки системы виброизмерительной по составным частям. Определение составляющих погрешности проводится отдельно для аппаратуры измерения и мониторинга вибрации VIBROCONTROL 6000 Compact monitor и измерительных каналов, в составе усилителей заряда 2688-R-000 и вибропреобразователей ускорения 8324.

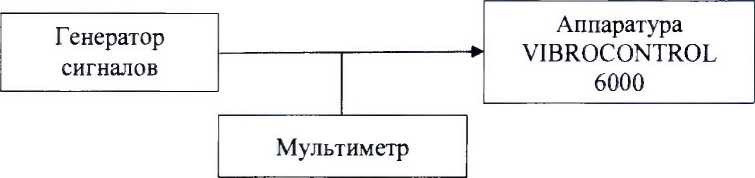

7 4.1. Собирают схему согласно рисунку 2.

Рисунок 2 - Схема подключения для определения составляющей погрешности аппаратуры при поэлементной поверке

На вход соответствующих каналов аппаратуры измерения и мониторинга вибрации VIBROCONTROL 6000 Compact monitor с генератора подается переменное напряжение синусоидальной формы эквивалентное значениям виброскорости, указанным в п. 7.3.1 и 7.3.2, заданное значение виброскорости в этом случае вычисляется по формуле Ц =      , где

' лпр

U - напряжение, мВ; Кпр - коэффициент преобразования вибропреобразователя.

  • 7.4.2. При определении метрологических характеристик измерительного канала собирают схему согласно рисунку 3. Вибропреобразователь ускорения 8324 устанавливают на вибростенд эталонной виброустановки. Подключают вибропреобразователь ускорения 8324 к усилителю заряда 2688-R-000. К выходу усилителя подключают мультиметр и измеренное значение виброскорости вычисляют по формуле У* =      . Задают значения

виброскорости, указанные в п. 7.3.1 и п. 7.3.2. Относительную погрешность и неравномерность АЧХ аппаратуры и измерительного канала вычисляют по формулам (1) и (2) соответственно.

Рисунок 3 - Схема подключения для определения составляющей погрешности измерительного канала при поэлементной поверке

Относительная погрешность системы рассчитывается по формуле:

я = ±1,1 • J 5ап + 5и.к. + ^мульт.                               (3)

где дан и дик - относительная погрешность аппаратуры и измерительного канала соответственно;

дмулып. - погрешность мультиметра.

Неравномерность АЧХ системы рассчитывается по формуле:

У = ± 1,1 ■ Jya2n + Уи.к. + *м2Ульт.                                   (4)

где у ап и уи.к. - неравномерность АЧХ аппаратуры и измерительного канала соответственно.

Система считается прошедшей поверку по данному пункту методики, если полученные значения относительной погрешности не превышают ±5 %, а значения неравномерности АЧХ не превышают ±10 %.

  • 8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1. На систему виброизмерительную, признанную годной при поверке, выдают свидетельство о поверке по форме, установленной Приказом Минпромторга России № 1815 от 02.07.2015г.

  • 8.2. Система виброизмерительная, не удовлетворяющие требованиям настоящей методики, к применению не допускают и выдают извещение о непригодности с указанием причин по форме, установленной Приказом Минпромторга России № 1815 от 02.07.2015г.

    В.П. Кывыржик

Зам. начальника отдела 204

Начальник лаборатории 204/3

А.Г. Волченко
