СОГЛАСОВАНО

Директор

РУП "Витебский ЦСМС”

\С. Вожгуров

     2006

УТВЕРЖДАЮ

Директор

ООО "МНПП "Электроприбор”

Н.П. Тверитин Z/     2006

*-*.*'\ц •' • . '/

СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

РЕСПУБЛИКИ БЕЛАРУСЬ

ПРЕОБРАЗОВАТЕЛЬ ИЗМЕРИТЕЛЬНЫЙ

ПЕРЕМЕННОГО ТОКА И НАПРЯЖЕНИЯ

ПЕРЕМЕННОГО ТОКА ЭП8527

МЕТОДИКА ПОВЕРКИ

МП.ВТ. 149-2006

Главный конструктор

ООО ”МНПП "Электроприбор"

__В. А.Черник

о кого центра

по ст?.аддр®£Е'

Ж>£г.

______

Государе

• Ут’

И0

Chi.

.С4. Os ♦     2006

Инженер-конструктор

/МЧ- _ С.А.Тверитина

2/Z оз.   2006

Введение

Настоящая методика поверки (далее - МП) предназначена для проведения первичной и периодических поверок преобразователей измерительных переменного тока и напряжения переменного тока ЭП8527 (далее - ИП), соответствующих техническим требованиям ТУ РБ 14401895.039-98.

Межповерочный интервал - 24 месяца.

1 Операции и средства поверки

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.1.

Таблица 1.1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование

2.1 Проверка работоспособ-

6.2.1

Да

Да

ности ИП

2.2 Проверка электрической

6.2.2

Да

Нет

прочности изоляции

3 Определение метрологи-

ческих характеристик

3.1 Определение диапазона

6.3.1

Да

да

входного и выходного сигна-

лов, основной приведенной

погрешности

- / ь’

LLl

V- А     ХЛА

А.

МП.ВТ. 149-2006

5

Зам.

ЭП.01.2/4-2018

МММ

Изм

Лист

№докум.

Подп.

Дата

Разраб.

Ефремова

Ж

Преобразователи измери-тельные переменного тока и напряжения переменного тока ЭП8527

Методика поверки

Литера

Лист

Листов

Провер.

Ковалевская

А

2

21

Н.конгр

Ершова

м.мгм

Утв.

Инв.№ подл.

Подп. и дата

Взам. инв №

Инв. № дубл

Подп. и дата

1.2 При проведении поверки должны применяться средства поверки, указанные в таблице 1.2.

Таблица 1.2

Номер пункта методики поверки

Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА

1

2

6.1

6.2.1

6.2.2

6.3.1

См.6.3.1

Установка высоковольтная измерительная (испытательная) УПУ-21.

Диапазон выходного напряжения 0-10 kV переменного тока частотой 50 Hz. Ток нагрузки 1 mA. Основная погрешность ± 4,0 %. ТУ BY 100039847.009-2004.

Установка для питания измерительных цепей постоянного и переменного токов УИЗОО. 1.

Диапазон выходного напряжения переменного тока 0-1000 V. Диапазон выходного тока 0-300 А. Диапазон частот 45-500 Hz. Коэффициент нелинейных искажений не более 1 %.

ТУ 4229-012-34988566-2006.

Прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ».

Диапазоны измерения напряжения от 0,1 до 960 V [поддиапазоны измерения с номинальными значениями(ин), равными 1; 2; 5; 10; 30; 60; 120; 240; 480; 800 V]. Диапазоны измерения силы тока без токовых клещей от 0,005 до 120 А [поддиапазоны измерения с номинальными значениями (1н) равными 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100 А]. Номинальное значение частоты 50 Hz и область значений влияющей величины от 42,5 до 57,5 Hz. Основная приведенная погрешность ± 0,01 %.

ТУ 4381-026-49976497-2012.

Мультиметр цифровой прецизионный 8081R.

Верхние значения пределов измерений: 100 mV; 1 V. Область частот 40-200 Hz. Основная приведенная погрешность ± 0,05 %.

Трансформатор тока измерительный лабораторный ТЛЛ-0,66-1.

Номинальные значения первичного тока: 1-200-250-300-10000 А. Номинальный вторичный ток 5 А. Класс точности 0,05.

ТУ 16-2010 ОГГ.671 200.001 ТУ.

МП.ВТ.149-2006

Лист

5

Зам.

ЭП.01.2/4-2018

'^'7

Изм.

Лист

№ докум.

Подп.

Дата

7*7Чг. X::. N

Инв. № подл.

Подп. и дата

Взам. инв №

Инв. № дубл.

Подп. и дата

Продолжение таблицы 1.2                         ____

11 2

Амперметр ЦА8500/1.

Диапазоны измерений: 0,001-0,1; 0,002-0,2; 0,005-0,5; 0,01-1; 0,02-2 А. Область частот 45-55 Hz. Основная приведенная погрешность ± 0,1 %. ТУ РБ 300080696.014-2002.

Амперметр ЦА8500/2.

Диапазоны измерений: 0,02-2; 0,05-5; 0,1-10; 0,2-20; 0,5-50 А. Область частот 45-55 Hz. Основная приведенная погрешность ± 0,1 %. ТУ РБ 300080696.014-2002.

Вольтметр переменного тока ЦВ8500/1. Диапазоны измерений: 0,00075-0,075; 0,0015-0,15; 0,003-0,3; 0,0045-0,45; 0,006-0,6; 0,0075-0,75; 0,015-1,5 V. Область частот 45-55 Hz. Основная приведенная погрешность ± 0,1 %.

ТУ РБ 300080696.014-2002.

Вольтметр ЦВ8500/2. Диапазоны измерений: 0,15-15; 0,3-30 V. Область частот 45-55 Hz. Основная приведенная погрешность ± 0,1 %. ТУ РБ 300080696.014-2002.

Мера электрического сопротивления однозначная РЗОЗО.

Вном. = 16 Q; Rhom. = 100 Q. Рномин. = 0,05 V*A; Рмакс. = 0,1 V'A;

Рпред.= 0,5 VA. Класс точности 0,02. ТУ 25-04.3968-78.

Магазин сопротивлений Р4830/1.

Диапазон значений воспроизводимого сопротивления 0,01-12222,21 Q. Класс точности 0,05. ТУ 25-04.3919-80.

Прибор измерительный ПИ-002/1.

Диапазоны измерений: относительной влажности - от 5 % до 98 %; температуры - от минус 5 °C до 40 °C. Абсолютная погрешность: измерения температуры ± 0,5 °C; измерения влажности ±3%. ТУ BY 390184271.011-2008.

Барометр-анероид БАММ1 *.

Диапазон измерений 80- 106 kPa. ТУ 25-11.1513-79.

Для контроля атмосферного давления допускается использовать данные метеослужб.

Примечание - Все средства поверки должны иметь действующие документы об их поверке или аттестации.

~;      МП.ВТ.149-2006

Лист

5

Зам.

ЭП.01.2/4-2018

(№■

4

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.

Подп. и дата

Взам. инв №

Инв. № дубл.

Подп. и дата

  • 1.3 Допускается использовать средства поверки, не указанные в таблице 1.2, но обеспечивающие определение метрологических характеристик поверяемых ИП с требуемой точностью.

  • 1.4 Все средства поверки должны иметь действующие документы об их поверке или аттестации.

  • 1.5 При получении отрицательных результатов при проведении любой операции, приведенной в таблице 1.1, поверка должна быть прекращена.

2 Требования к квалификации поверителей
  • 2.1 Поверка должна проводиться лицами, аттестованными в качестве поверителей.

  • 2.2 Поверители должны:

  • - знать ИП в объеме руководства по эксплуатации ЗЭП.499.830 РЭ;

  • - иметь допуск к работе с электрическими установками напряжением свыше 1000 V.

3 Требования безопасности
  • 3.1 При проведении поверки ИП необходимо соблюдать требования ТКП 181 -2009 и Межотраслевых правил по охране труда при работе в электроустановках.

  • 3.2 ИП по способу защиты человека от поражения электрическим током соответствует классу II по ГОСТ 12.2.007.0-75.

  • 3.3 Внешние подключения к ИП необходимо производить при отключенных входных сигналах.

  • 3.4 Опасный фактор - входные сигналы.

Меры защиты от опасного фактора - соблюдение условий 3.3.

В случае возникновения аварийных условий и режимов работы ИП необходимо немедленно отключить.

МП.ВТ.149-2006

Лист

5

Зам.

ЭП.01.2/4-2018

/л j/^z

5

Изм.

Лист

№ докум.

11 ОДП.

Дата

Инв. № подл.

Подп. и дата

Взам. инв №

Инв. № дубл.

Подп. и дата

  • 4 Условия поверки

    • 4.1 При проведении поверки должны соблюдаться нормальные условия, указанные в таблице 4.1.

Таблица 4.1

Влияющий фактор

  • 1 Температура окружающего воздуха, °C:

-для ЭП8527/3, ЭП8527/13-ЭП8527/19

-для ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12

  • 2 Относительная влажность окружающего воздуха, %

  • 3 Атмосферное давление, kPa (mm Hg)

  • 4 Форма кривой переменного тока (напряжения переменного тока) входного сигнала, %

  • 5 Частота входного сигнала, Hz

  • 6 Сопротивление нагрузки, О:

  • - ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12, ЭП8527/18, ЭП8527/19

  • - ЭП8527/3

-ЭП8527/13

-ЭП8527/14-ЭП8527/17

  • 7 Магнитное и электрическое поля

8 Рабочее положение ИП

Нормальное значение

20 ±2

20 ±5

30-80

84- 106,7 (630- 800) Синусоидальная с коэффициентом гармоник не более 2 %

50 ± 1

300 ±6

800 ± 24

800 ± 24 или 300 ± 6

70 ± 1,4

Практическое отсутствие магнитного и электрического полей, кроме земного

Любое

5 Подготовка к поверке
  • 5.1 До проведения поверки ИП должен быть выдержан при температуре и влажности окружающего воздуха, указанных в таблице 4.1, не менее 4 h, если перед проведением поверки ИП находился в климатических условиях, отличающихся от нормальных.

  • 5.2 Работа с поверяемым ИП и со средствами его поверки должна проводиться в соответствии с их руководствами по эксплуатации.

    МП.ВТ.149-2006

    Лист

    5

    Зам.

    ЭП.01.2/4-2018

    6

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    Инв. № подл.

    Подп. и дата

    Взам. инв №

    Инв. № дубл.

    Подп

    и дата

  • 6 Проведение поверки

6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие ИП следующим требованиям:

  • - отсутствие механических повреждений наружных частей ИП;

  • - четкость маркировки.

  • 6.2 Опробование

6.2.1 Проверка работоспособности ИП

Проверку работоспособности ИП проводят в следующей последовательности:

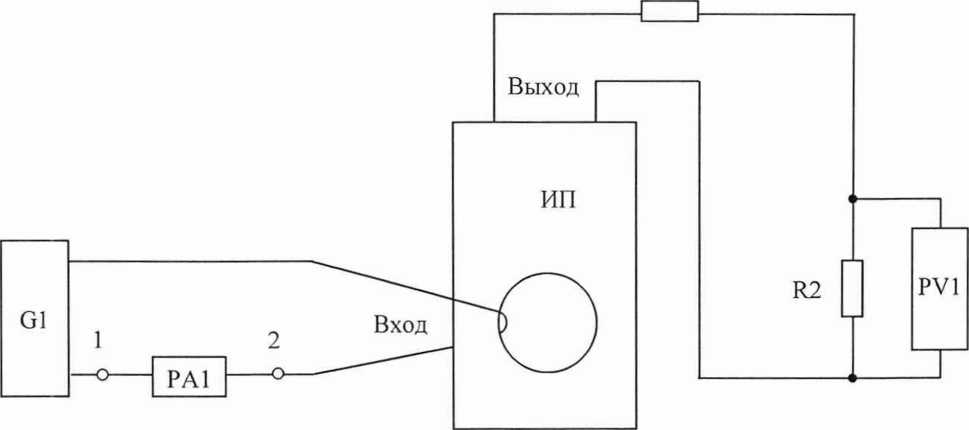

  • - подключить ИП к эталонным и вспомогательным средствам поверки в соответствии со схемами, приведенными в приложениях А, Б, В;

  • - подать номинальное значение входного сигнала (таблица 6.2).

На выходе ИП должно появиться значение выходного сигнала, соответствующее входному сигналу. Допускается поочередная проверка каналов ИП.

6.2.2 Проверка электрической прочности изоляции
  • 6.2.2.1 ИП должен иметь двойную или усиленную изоляцию, соответствовать категории измерения III для ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/19, категории измерения II для ЭП8527/3 и степени загрязнения 2 по ГОСТ IEC 61010-2-03 0-2013.

Электрическая изоляция различных цепей ИП между собой должна выдерживать в течение 1 min действие испытательного напряжения переменного тока среднего квадратического значения частотой 50 Hz, величина которого указана в таблице 6.1.

Таблица 6.1

Модификация

ИП

Испытательное напряжение. V, между

входами всех каналов

входом любого

канала

выходами всех каналов

входами всех остальных каналов

ЭП8527/3

780

780

ЭП8527/13

350

350

ЭП8527/14-ЭП8527/19

450

450

МП.ВТ.149-2006

Д■ '            !

Лист

5

Зам.

ЭП.01.2/4-2018

Ж .

7

Изм.

Лист

№ докум.

Подп.

Дата

■ ’ ■ •

Инв. № подл.

Подп. и дата

Взам.инв №

Инв. № дубл.

Подп. и дата

  • 6.2.2.2 Проверку электрической прочности изоляции ИП проводят в нормальных условиях с помощью установки высоковольтной измерительной (испытательной) УПУ-21.

При проверке электрической прочности изоляции между цепями в ИП ЭП8527/3, ЭП8527/13-ЭП8527/19 испытательное напряжение прикладывают между соединенными вместе зажимами подключения каждой из цепей (или группы цепей), указанных в таблице 6.1.

Значение испытательного напряжения повышают до его заданного значения в течение 2 s и поддерживают неизменным в течение 1 min.

ИП считают выдержавшим проверку, если не возникают разряды или повторяющиеся поверхностные пробои, сопровождающиеся резким возрастанием тока в испытуемой цепи. Коронными разрядами и подобными эффектами можно пренебречь.

6.3 Определение метрологических характеристик

6.3.1 Определение диапазона входного и выходного сигналов, основной приведенной погрешности
  • 6.3.1.1 Характеристики входного и выходного сигналов в зависимости от модификации ИП должны соответствовать значениям, приведенным в таблице 6.2. Здесь и далее для многоканальных ИП (ЭП8527/3, ЭП8527/13-ЭП8527/19) характеристики заданы для каждого из каналов.

Таблица 6.2

Модификация ИП

Диапазон измерений входного сигнала

Номинальное зна-чение входного сигнала

Нормирующее значение входного сигнала

Диапазон изменений выходного сигнала, mA

Сопро-

тивле-ние наг

рузки,

Q

в рабочем режиме

в режиме перегрузки

в рабочем режиме

в режиме перегрузки

в рабочем режиме

в режиме перегрузки

1

2

3

4

5

6

7

8

9

ЭГ18527/1

0-1 А

-

1 А

1 А

-

0-5,0

-

300±6

ЭГ18527/2

0-5 А

-

5 А

5 А

-

0-5,0

-

300±6

ЭГ18527/3

0-400 В

400-520 В

400 В

400 В

520 В

0-5,0

5,0-6,5

800±24

ЭГ18527/4

-

0-20 А

1 А

-

20 А

-

0-5,0

300±6

Лист

5

Зам.

ЭП.01.2/4-2018

МП. ВТ. 149-2006

Изм.

Лист

№ докум.

Подп.

Дата

<•-

8

•л.

х         v * •

Инв. № подл.

Подп. и дата

Взам. инв №

Инв. № дубл.

Подп

и дата

Продолжение таблицы 6.2

1

2

3

4

5

6

7

8

9

ЭП8527/5

-

0-40 А

1 А

-

40 А

-

0-5,0

300±6

ЭП8527/6

-

0-50 А

1 А

-

50 А

-

0-5,0

300±6

ЭП8527/7

-

0-100 А

5 А

-

100 А

-

0-5,0

300±6

ЭП8527/8

-

0-125 А

5 А

-

125 А

-

0-5,0

300±6

ЭП8527/9

-

0-200 А

5 А

-

200 А

-

0-5,0

300±6

ЭП8527/10

-

0-250 А

5 А

-

250 А

-

0-5,0

300±6

ЭГ18527/11

-

0-300 А

5 А

-

300 А

-

0-5,0

300±6

ЭП8527/12

0-10 А

-

10 А

10 А

-

0-5,0

-

300±6

ЭП8527/13

0-100 В

100-130 В

100 В

100 В

130В

0-5,0

5,0-6,5

800±24

или

300±6

ЭП8527/14

0-1 А

1-20 А

1 А

1 А

20 А

0-5,0

5,0-100

10-75

ЭП8527/15

0-5 А

5-100 А

5 А

5 А

100 А

0-5,0

5,0-100

10-75

ЭП8527/16

0-1 А

1-40 А

1 А

1 А

40 А

0-5,0

5,0-200

10-75

ЭП8527/17

0-5 А

5-200 А

5 А

5 А

200 А

0-5,0

5,0-200

10-75

ЭП8527/18

0-1 А

1-20 А

1 А

1 А

20 А

0-5,0

5,0-100

300±6

ЭП8527/19

0-5 А

5-100 А

5 А

5 А

100 А

0-5,0

5,0-100

300±6

Пределы допускаемой основной приведенной погрешности (далее - основной погрешности) ИП в процентах от нормирующего значения входного сигнала должны соответствовать значениям, указанным в таблице 6.3.

Таблица 6.3

Модификация

ИП

Пределы допускаемой основной приведенной погрешности, %

в рабочем режиме диапазона измерений входного сигнала

в режиме перегрузки диапазона измерений входного сигнала

ЭП8527/1, ЭП8527/2, ЭП8527/12

+ 1,0

-

ЭП8527/3, ЭП8527/13-ЭП8527/19

±0,25

±0,5

ЭП8527/4-ЭП8527/11

•- -■ ■■

Ух.

±2,0

МП. ВТ. 149-2006

Лист

5

Зам.

ЭП.01.2/4-2018

/

кош#

9

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.

Подп. и дата

Взам. инв №

Инв. № дубл.

Подп. и дата

  • 6.3.1.2 Определение диапазона входного и выходного сигналов ИП проводят одновременно с определением основной погрешности.

Данные проверки проводят в нормальных условиях, указанных в таблице 4.1, по схемам, приведенным в приложениях А, Б, В.

Основную погрешность определяют методом прямых и косвенных измерений при помощи эталонных средств измерений.

Значения соотношений пределов допускаемых значений характеристик погрешностей эталонных и испытуемого средства измерений не должны превышать 1/3.

За основную погрешность ИП принимают отношение разности между действительным значением входного сигнала, измеренным эталонным средством измерений, и расчетным значением входного сигнала, к нормирующему значению входного сигнала.

Основную погрешность ИП, %, определяют по формуле:

у= А*~АР ■ 100.                              (1)

Ан

где Ах - действительное значение входного сигнала для проверяемой точки, А или V;

Ар - расчетное значение входного сигнала для соответствующей проверяемой точки, А или V (таблицы 6.4-6.9);

Ан - нормирующее значение входного сигнала, А или V (таблица 6.2).

Для определения основной погрешности ИП подают от установки для питания измерительных цепей постоянного и переменного токов УИ300.1 на вход ИП переменный ток или напряжение переменного тока до установления на измеряющем выходной сигнал эталонном приборе значение напряжения, равного конечному расчетному значению диапазона измерений в соответствии с таблицами 6.4-6.9, и измеряют входной сигнал эталонным средством измерений. Время измерения входного сигнала в каждой проверяемой точке должно быть достаточным для фиксации показаний эталонного средства измерений поверителем. Для ИП ЭП8527/14-ЭП8527/19 время измерения входного сигнала в каждой проверяемой точке в режиме перегрузки должно быть не более 1 min. Затем определяют основную погрешность в проверяемой точке по формуле (1). Операции повторяют для остальных проверяемых точек в соответствии с таблицами 6.4-6.9.

Расчетные значения выходного сигнала, в зависимости от входного сигнала приведены:

- для ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 - в таблице 6.4;

Т..— -1

МП.ВТ.149-2006

Лист

5

Зам.

ЭП.01.2/4-2018

10

Изм.

Лист

№ до кум.

Подп.

Дата

s.'                              ;

Инв. № подл.

Подп. и дата

Взам. инв №

Инв. № дубл.

Подп. и дата

  • - для ИП ЭП8527/3, ЭП8527/13 - в таблице 6.5;

  • - для ИП ЭП8527/14, ЭП8527/18 - в таблице 6.6;

  • - для ИП ЭП8527/15, ЭП8527/19 - в таблице 6.7;

  • - для ИП ЭП8527/16 - в таблице 6.8;

  • - для ИП ЭП8527/17 - в таблице 6.9.

Нормирующие значения входного сигнала приведены в таблице 6.2.

Таблица 6.4

1вх, % от конечного значения диапазона измерений

0

20

40

60

80

100

ЭП8527/1, ЭП8527/2,

ЭП8527/4-ЭП8527/12

ивых.расч., mV

0

100

200

300

400

500

Таблица 6.5

ЭП8527/3

Ивх., V

Рабочий режим

Режим перегрузки

0

80

160

240

320

400

520

ЭП8527/13

Ивх., V

Рабочий режим

Режим перегрузки

0

20

40

60

80

100

130

ивых.расч., mV

0

100

200

300

400

500

650

Таблица 6.6

1вх., А

Рабочий режим

Режим перегрузки

0

0,2

0,4

0,6

0,8

1,0

4

8

12

16

20

ЭП8527/14

Ивых.расч., mV

0

10

20

30

40

50

200

400

600

800

1000

ЭП8527/18

Ивых.расч., V

0

0,1

0,2

0,3

0,4

0,5

2

4

6

8

10

Таблица 6.7

1вх., А

Рабочий режим

Режим перегрузки

0

1

2

п

3

4

5

20

40

60

80

100

ЭП8527/15

Ивых.расч., mV

0

10

20

30

40

50

200

400

600

800

1000

ЭГ18527/19

Ивых.расч., V

0

0,1

0,2

0,3

0,4

0,5

2

4

6

8

10

— —

МП.ВТ.149-2006

Лист

5

Зам.

ЭП.01.2/4-2018

11

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.

Подп. и дата

Взам.инв №

Инв. № дубл.

Подп. и дата

Таблица 6.8

1вх., А

Рабочий режим

Режим перегрузки

0

0,2

0,4

0,6

0,8

1,0

8

16

24

32

40

ЭП8527/16

Ивых.расч., mV

0

10

20

30

40

50

400

800

1200

1600

2000

Таблица 6.9

1вх., А

Рабочий режим

Режим перегрузки

0

1

2

3

4

5

40

80

120

160

200

ЭП8527/17

Ивых.расч., mV

0

10

20

30

40

50

400

800

1200

1600

2000

ИП считают прошедшим поверку, если диапазон измерений входного сигнала, диапазон изменений выходного сигнала соответствуют значениям, приведенным в таблице 6.2, а основная погрешность не превышает значений, приведенных в таблице 6.3.

  • 6.3.1.3 Результаты измерений заносят в протокол поверки. Форма протокола для ИП ЭП8527/3 приведена в приложении Г, для остальных модификаций ИП в соответствии с таблицами 6.4-6.9.

7 Оформление результатов поверки
  • 7.1 Положительные результаты первичной поверки удостоверяются нанесением оттиска клейма знака поверки средств измерений (далее - Знак поверки) на ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 на верхний винт справа, крепящий крышку корпуса к основанию, а на ИП ЭП8527/3, ЭП8527/13-П8527/19 - на верхний винт, крепящий крышку корпуса к основанию, а также записью результатов поверки в паспорте и (или) в свидетельстве о поверке;

Положительные результаты периодической поверки удостоверяются нанесением оттиска клейма Знака поверки на ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 на верхний винт справа, крепящий крышку корпуса к основанию, а на ИП ЭП8527/3, ЭП8527/13-П8527/19 - на верхний винт, крепящий крышку корпуса к основанию.

При отрицательных результатах поверки ИП в обращение не допускают и на него оформляют извещение о непригодности ИП к применению с соответствующим обоснованием. При этом оттиск клейма Знака поверки подлежит погашению.

? /    // i;(< 11 ыЭ •?Л. •-» Й В ' •

At

МП.ВТ.149-2006

Лист

5

Зам.

ЭП.01.2/4-2018

УШ

12

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.

Подп. и дата

Взам. инв №

Инв. № дубл.

Подп

и дата

Пр иложениеА

(обязательное)

Схемы определения основной погрешности

ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12

R1

ИП - поверяемый преобразователь измерительный;

G1 - устройство для питания измерительных цепей постоянного и переменного токов УИЗОО. 1;

РА1- амперметр ЦА8500/2;

R1 - магазин сопротивлений Р4830/1;

R2 - мера электрического сопротивления однозначная РЗОЗО;

PV1 - вольтметр ЦВ8500/1.

Рисунок А.1 - Схема определения основной погрешности ИП

ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/6, ЭП8527/12

МП. ВТ. 149-2006

Лист

5

Зам.

ЭП.01.2/4-2018

д/;

ул

13

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.

Подп. и дата

Взам. инв №

Инв. № дубл.

Подп. и дата

Рисунок А.2

Остальное - см.рисунок А. 1

Т1 /ууул

РА2

Т1 - трансформатор тока измерительный лабораторный ТЛЛ-0,66-1;

РА2 - амперметр ЦА8500/2.

Рисунок А.2 - Схема определения основной погрешности ИП ЭП8527/7 -ЭП8527/11

Примечание - Намотку одного витка входной цепи ЭП8527/2, ЭП8527/4, ЭП8527/12, намотку пяти витков входной цепи ЭП8527/1, соединения между устройством G1 и амперметром РА1 производить проводом сечением не менее 2,5 mm2.

Намотку одного витка входной цепи ЭП8527/5-ЭП8527/1 1, соединения между устройством G1 и трансформатором Т1 производить проводом сечением не менее 30 mm2, а между трансформатором Т1 и амперметром РА2 - не менее 1,0 mm2.

У -г ,      ■        ’ , __

МП.ВТ.149-2006

Лист

5

Зам.

ЭП.01.2/4-2018

14

Изм.

Лист

№ до кум.

Подп.

Дата

Инв. № подл.

Подл, и дата

Взам. инв №

Инв. № дубл.

Подп. и дата

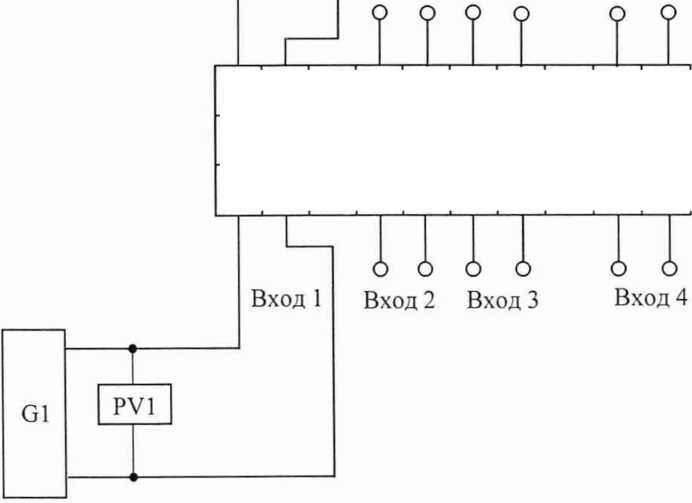

(обязательное)

Схема определения основной погрешности

ИП ЭП8527/3, ЭП8527/13

Выход 1

Выход 2 Выход 3

Выход 4

11

12

13

14

15

16

17

18

19

20

ИП

1

2

3

4

5

6

7

8

9

10

ИП - поверяемый преобразователь измерительный;

G1 - устройство для питания измерительных цепей постоянного и переменного токов УИ300.1;

PV1 - Энергомонитор-3.1 КМ;

/у !; ■'

МП. ВТ. 149-2006

Лист

5

Зам.

ЭП.01.2/4-2018

mw

15

Изм.

Лист

№ докум.

Подп.

Дата

Ин в. № подл.

Подп. и дата

Взам.инв №

Инв. № дубл.

Подп. и дата

R1 - магазин сопротивлений P4830/1;

R2 - мера электрического сопротивления однозначная РЗОЗО, R ном = 100 Q.

PV2 - мультиметр цифровой прецизионный 8081R.

Примечания

  • 1 На схеме показано подключение ИП для поверки первого канала. Для поверки любого другого канала необходимо входные и выходные цепи переключить на соответствующий вход и выход ИП.

  • 2 Сечение входных проводов для подключения ЭП8527/3, ЭП8527/13 должно быть не менее 1,0 mm2.

Рисунок Б.1

я

МП.ВТ. 149-2006

Лист

5

Зам.

ЭП.01.2/4-2018

16

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.

Подп. и дата

Взам. инв №

Инв. № дубл.

Подп. и дата

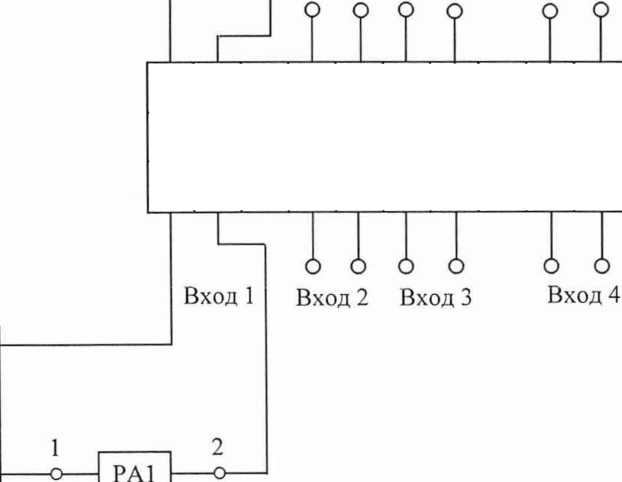

(обязательное)

Схема определения основной погрешности

ИП ЭП8527/14-ЭП8527/19

Выход 2 Выход 3

Выход 4

Выход 1

и

12

13

14

15

16

17

18

19

20

ИП

1

2

3

4

5

6

7

8

9

10

ИП - поверяемый преобразователь измерительный;

G1 - устройство для питания измерительных цепей постоянного и переменного токов УИ300.1;

R1 - магазин сопротивлений Р4830/1;

R2 - мера электрического сопротивления однозначная РЗОЗО:

R ном. = 10 Q для ЭП8527/14-ЭП8527/17, R ном. = 100 Q для ЭП8527/18, ЭП8527/19;

- •

ь....;;ТС: к и•           •.

МП.ВТ.149-2006

Лист

5

Зам.

ЭП.01.2/4-2018

& /

17

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.

Подп. и дата

Взам. инв №

Инв. № дубл.

Подп. и дата

РА1 - Энергомонитор-3.1 КМ;

PV1 - мультиметр цифровой прецизионный 8081R.

Примечания

  • 1 На схеме показано подключение ИП для поверки первого канала.

Для проверки любого другого канала необходимо входные и выходные цепи переключить на соответствующий вход и выход ИП.

  • 2 Соединения между источником G1, Энергомонитором 3.1 КМ РА1 и входными зажимами ИП в рабочем режиме производить проводом сечением не менее 1 mm2, а в режиме перегрузки - не менее 10 mm2.

Рисунок В.1 — Схема определения основной погрешности ЭП8527/14-ЭП8527/16, ЭП8527/18, ЭП8527/19 в рабочем режиме и в режиме перегрузки, ЭП8527/17 - в рабочем режиме

Рисунок В.2

Остальное - см. рисунок В. 1

Т1 - трансформатор тока измерительный лабораторный ТЛЛ-0,66-1; РА2 - Энергомонитор-3.1 КМ.

Рисунок В.2 - Схема определения основной погрешности ИП ЭП8527/17 в режиме перегрузки

Примечание - Соединения между устройством G1, трансформатором Т1 и входными зажимами ИП производить проводом сечением не менее 20 mm2, а между трансформатором Т1 и Энергомонитором-3.1 КМ РА2 - не менее 1 mm2.

ц

И           -м.

’             МП.ВТ.149-2006

Лист

5

Зам.

ЭП.01.2/4-2018

18

Изм.

Лист

№ докум.

Подп.

Дата

Ин в. № подл.

Подп. и дата

Взам.инв №

Инв. № дубл.

Подп. и дата

(рекомендуемое)

ПРОТОКОЛ №__

поверки ИП ЭП8527/3 №

1 Дата поверки

  • 2 Заводской номер СИ и год выпуска

  • 3 Условия проведения поверки _

  • 4 Наименование, тип и номер применяемых эталонных СИ

  • 5 Наименование и обозначение документа, по которому проводилась поверка

  • 6 Результаты измерений

    • 6.1 Внешний осмотр

    • 6.2 Опробование

      • 6.2.1 Работоспособность ИП

      • 6.2.2 Электрическая прочность изоляции

        МП.ВТ. 149-2006

        Лист

        5

        Зам.

        ЭП.01.2/4-2018

        (2И

        19

        Изм.

        Лист

        № докум.

        Подп.

        Дата

        Инв. № подл.

        Подп. и дата

        Взам. инв №

        Инв. № дубл.

        Подп. и дата

6.3 Определение метрологических характеристик

Результаты определения диапазона входного и выходного сигналов, основной погрешности ИП приведены в таблице 1.

Таблица 1

Входной сигнал, Ubx., V:

Вх.1, Вх.2,

Вх.З, Вх.4

ивых.расч., mV

У,

%

Вход 1

Вход 2

Вход 3

Вход 4

0

0

80

100

160

200

240

300

320

400

400

500

520

650

  • 7 Заключение по результатам поверки

ИП ЭП8527/3 №  _____ ___________________

требованиям технических нормативных правовых актов.

Поверитель                __________________ ___________________

подпись             расшифровка подписи

МП.ВТ.149-2006

Лист

5

Зам.

ЭП.01.2/4-2018

20

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.

Подп. и дата

Взам. инв №

Инв. № дубл.

Подп. и дата

Лист регистрации изменений

Изм

Номера листов (страниц)

Всего листов (страниц) в до кум.

№ докум.

Входящий № сопроводительного докум. и дата

Подпись

Дата

измененных

заменен

ных

новых

аннулированных

/7*

М -Л 5

* CV /

Л/, СЧ.

/■ " ■■■'

? Ji

Л. ■

з 7 л г >

'■-Тыг.-и-г • .

••

И '.‘а ' ••

•7^ -------- ______

' 7 «  *‘Г                И $

/

МП. ВТ. 149-2006

Лист

21

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.

Подп. и дата

Взам.инв №

Инв. № дубл.

Подп. и дата

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
