Введение

Содержание

Описание и работа изделия

Использование по назначению

Техническое обслуживание

Методика поверки

Возможные неисправности и способы их устранения

Правила

Приложение

Приложение

Приложение

Приложение

14

хранения и транспортирования

14

Схема условного обозначения комплекта КТС-Б

Параметры комплектов КТС-Б

Схемы электрических цепей КТС-Б

Варианты установки ТС комплекта КТС-Б на трубопроводы

Изм.

Лист

№ докум.

Поди

Дата

Разраб

Пашкевич

Пров.

Орлов

Н.контр

Цышко

Утв.

Комплекты термометров сопротивления платиновых КТС-Б

Руководство по жсидчатации

СДФИ.405210.005 РЭ

16

17

20

22

Лит

Лист

Листов

All

2

23

ООО «Пойнт»

Настоящее руководство по эксплуатации (РЭ) содержит технические данные, а также сведения, необходимые для правильной эксплуатации комплектов термометров сопротивления платиновых КТС-Б (далее комплекты КТС-Б).

В связи с постоянной работой по усовершенствованию изделия, повышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения, не отраженные в данном РЭ.

Инв. № подл.        Подп. и дата I Взам. Инв № Инв.№ дубя.       Подп. и дата

Изм.

Лист

№ докум.

Подп.

Дата

1 Описание и работа изделия

1 . 1 Назначение

  • 1.1 . 1 Комплекты КТС-Б предназначены для измерения температуры и разности температур теплоносителей, химически неагрессивных к материалу защитной арматуры ТС, в подающем и обратном трубопроводах систем теплоснабжения.

    1.1.2 Комплекты платиновых (далее ТС), записи ТС,

    (далее схемой

    1.1.3 Пример подобранного из преобразования четырехпроводной разностью 50 мм,

    КТС-Б подбираются из термометров сопротивления изготовленных по ТУ РБ 390184271.001 - 2003.

    комплекта КТС-Б, характеристикой допуска А, с П, с минимальной монтажной части

    условного < номинальной НСХ) PtlOO, включения х4 измеряемых температур 2 диаметром монтажной части 8 с длиной наружной части

    обозначения

    i статической

    с классом

    погружаемых

    с

    °C,

    мм, с

    60 мм,

    и

    длиной

    креплением неподвижным с типоразмером крепления длиной компенсационного

    штуцером НШ, М20х1,5, с исполнением клеммной головки Е кабеля 1000 мм, при его заказе и в документации другого изделия: «Комплект термометров сопротивления

    КТС-Б-Pt 100-А-х4-П-2-50/8-НШ.60.М2 0x1,5-Е-1000

    ТУ РБ 390184271.003- 2003»

Схема составления условного обозначения приведена в приложении А.

комплектов КТС-Б

Инн. № полл.        Подп. и дата I Взам. Инв № Инв.№ дубя.       Подп. и дата

  • 1.2 Технические характеристики

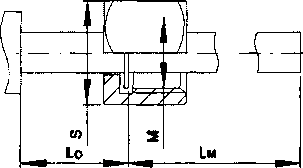

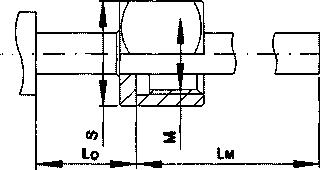

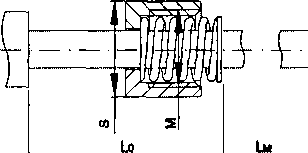

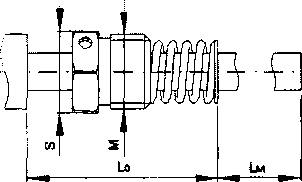

  • 1.2.1 Конструктивные исполнения комплектов КТС-Б, габаритные размеры клеммной головки, диаметры монтажной части, длины монтажной части, длины наружной части приведены в приложении Б, длины кабеля приведены в приложении А.

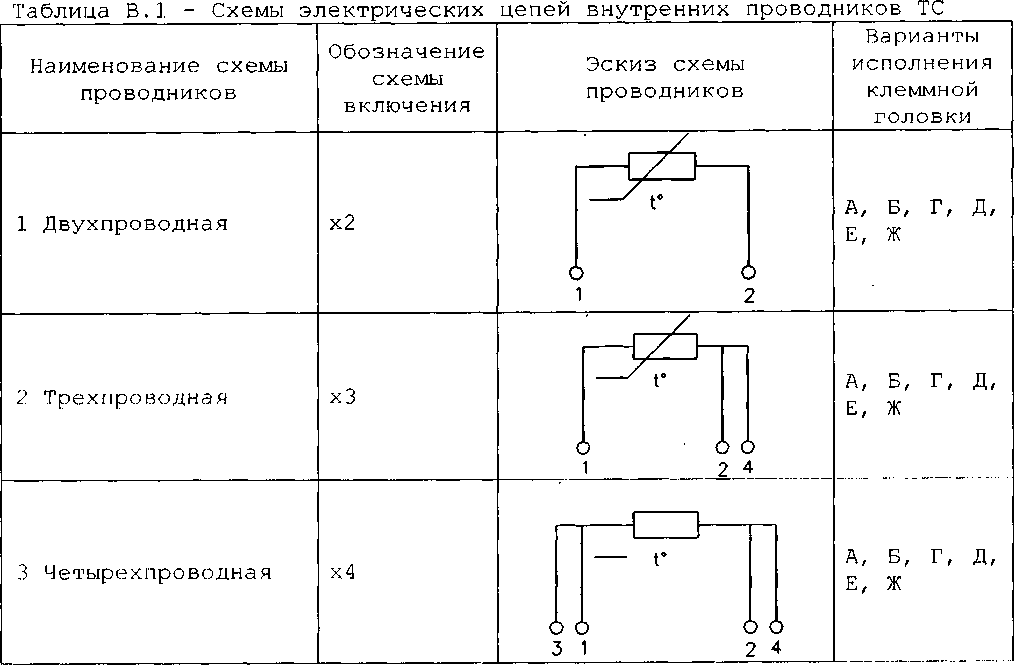

  • 1.2.2 Схемы электрических цепей ТС приведены в приложении В.

  • 1.2.3 Комплекты КТС-Б имеют одну из следующих НСХ по ГОСТ Р 8.625-2006: 50П, Pt50, 100П, PtlOO, 500П, Pt500, 1000П, PtlOOO .

  • 1.2.4 Номинальное сопротивление ТС комплектов КТС-Б при 0 °C (Ro) , рекомендуемый и максимальный измерительные ток, температурный коэффициент а приведены в таблице 1.

    Таблица 1

    Наименование

    НСХ

    Номинальное значение сопротивления при 0°С, ROf Ом

    Рекомендуемый измерительный ток, мА

    Максимальный измерительный ток, мА

    Температурный коэффициент а, °С~;

    50П

    50

    2

    100П

    100

    1

    0,00391

    500П

    500

    0,2

    0,4

    1000П

    1000

    Pt50

    50

    1

    2

    PtlOO

    100

    0,00385

    Pt500

    500

    0,2

    0,4

    PtlOOO

    1000

    СДФИ.405210.005 РЭ

    Лист

    4

    Изм.

    Лист

    № докум.

    Подп.

    Дата

  • 1.2.5 Верхний предел диапазона измеряемых температур 160 °C.

  • 1.2.6 Нижний предел диапазона измеряемых температур 0 °C.

  • 1.2.7 Диапазон измеряемых разностей температур от Atmin до 150 °C.

  • 1.2.8 Минимальная разность температур Atmin - 1, 2, 3 °C.

  • 1.2.9 Относительная погрешность комплекта КТС-Б при измерении разности температур 8дг - разница между измеренным значением разности

температур Лби и действительной разностью температур Абд, отнесенная к действительной разности температур

АД-А/,

(1)

АД

  • 1.2.10 Пределы допускаемой относительной погрешности измерения разности температур для комплекта КТС-Б, выраженные в процентах, не превышают значений, определяемых по формулам:

бЛг = ±Го,25 + 1,5 п] (2)

3 •

At J

(3)

где Atmin - минимальная измеряемая разность температур °C.

At - текущая разность температур °C.

Примечание - Формула определения пределов допускаемой относительной погрешности измерения (2) или (3) согласовывается с заказчиком.

  • 1.2.11 Пределы допускаемых отклонений сопротивлений ТС комплектов КТС-Б от НСХ по ГОСТ Р 8.625-2006, в температурном эквиваленте, соответствуют значениям приведенным в таблице 2.

Инв. № подл.        Подп. и дата I Взам. ИнвХз Инв.№ дубл.       Подп. и дата

Таблица 2

Класс допуска

Пределы допускаемых отклонений сопротивлений ТС комплектов КТС-Б от НСХ по ГОСТ Р 8.625-2006, °C

АА

±(0,1 + 0,0017 • |t|)

А

±(0, 15 + 0,002 • |t|)

В

±(0,3 + 0,005 ■ |t|)

  • 1.2.12 Для

присоединенным соединительных ТС и не могут изменяться

Сопротивление

измеренная длина кабеля, Ом/м.

  • 1.2.13 Время

воде (скорость

комплектов КТС-Б, составленных из ТС с постоянно двухпроводным соединительным кабелем, длины проводов и сечения проводников одинаковые для обоих в процессе эксплуатации.

кабеля рассчитывается выводных проводников, м;

по формуле Rnp=L-r , где L -г - погонное сопротивление

термической реакции rv , потока (0,4±0,1)  м/с),

термометров, в движущейся при изменении показаний изменения показаний:

термометра на заданный процент от полного

6 мм г0 5 не более 8 с, гЛ6

с диаметром монтажной

более 10 с, т09 не более 25

- с диаметром монтажной

части до

не

с;

части 8 мм

15 с, т09 не более 35 с;

- с диаметром монтажной части 10 мм г05 не более 12 с, г06 не

СДФИ.405210.005 РЭ

Лист

S

Изм.

Лист

№ докум

Поди

Дата

более 20 с, т09 не более 60 с;

с диаметром монтажной части более 10 мм г05

не более 60 с.

Примечания

1 те

т0', при изменении

показаний

термометра

на

50%

ОТ

полного

изме не ни я

показаний;

2 гл =

т0 6, при изменении

показаний

термометра

на

60%

от

полного

изменения

показаний;

3 тх =

т09, при изменении

показаний

термометра

на

90%

от

полного

изменения показаний.

  • 1.2.14 Минимальная глубина погружения ТС комплекта КТС-Б

не менее (L + 5d), где L- длина чувствительного элемента, d - диаметр защитного корпуса.

  • 1.2.15 Электрическое сопротивление изоляции между цепью чувствительного элемента и защитным корпусом каждого ТС комплекта КТС-Б не менее 100 МОм, при нормальных условиях и не менее 10 МОм

при температуре 160 °C, при U

1.2.16 Монтажная часть

= 100 В.

ТС комплекта выдерживает испытания пробным давлением 0,6 арматуры ТС

КТС-Б

МПа .

герметична и

  • 1.2.17 Материал защитной

12Х18Н10Т. По согласованию с заказчиком материалы защитной арматуры.

  • 1.2.18 Степень защиты, обеспечиваемая приведенным в таблице Б.З.

комплекта

КТС-Б

сталь

могут применяться другие

оболочкой,

соответствует

значениям,

1.2.19 Условия транспортирования

1.2.19.1 Комплекты КТС-Б в

Инв. № подл.        Подп. и дата I Взам.ИнвЛЬ Инв.№ дубл.       Подп. и дата

воздействие температуры от минус 55

1.2.19.2 Комплекты КТС-Б в

воздействие относительной влажности

транспортной до плюс 70 °C. транспортной (95 ± 3)  % при

таре

выдерживают

выдерживают туре 35 °C.

1.2.19.3 Комплекты КТС-Б в транспортной таре являются прочными к группе N2

воздействию механико-динамических

ГОСТ Р 52931-2008.

1.2.20 Условия эксплуатации

1.2.20.1 Комплекты КТС-Б устойчивы к окружающего воздуха от минус 50 до плюс влажности окружающего воздуха 95 % при температурах (группа ДЗ ГОСТ Р 52931-2008) .

устойчивыми диапазоне группа

нагрузок

по

воздействию

50  °C,

35 °C и

температуры воздействию

1.2.20.2 Комплекты КТС-Б являются воздействию синусоидальной вибрации в 55 Гц, амплитудой смещения 0,35 мм, ГОСТ Р 52931-2008.

1.2.21 Надежность комплектов КТС-Б

  • 1.2.21.1 Средняя наработка на отказ 65 000 ч.

  • 1.2.21.2 Полный срок службы комплекта

и прочными к

частот от

исполнения

10 до

N2

комплекта

КТС-Б 12 лет.

Изм.

Лист

№ докум.

Подп.

Дата

  • 1.3 Комплектность

  • 1.3.1 В комплект поставки комплектов КТС-Б входят:

  • - термометр сопротивления ТС-Б -  2 шт. (в соответствии с

заказом);

  • - паспорт СДФИ.405210.005 ПС - 1 экз.;

  • - упаковочная тара СДФИ.405925.003 - 1 шт.

По дополнительному заказу:   термометр сопротивления ТС-Б,

Руководство по эксплуатации СДФИ.405210.005 РЭ

Инв. № подл.        Подп. и дата I Взам. Инв № Инв.№ дубл.       Подп. и дата

  • 1.4 Маркировка

  • 1.4.1 На бирках, закрепленных на каждом ТС комплекта КТС-Б, д о лжи о б ы т ь н а н е с е н о:

  • - товарный знак изготовителя;

  • - обозначение типа комплекта КТС-Б;

  • - рабочий диапазон температур;

  • - порядковый номер по системе изготовителя;

  • - дата выпуска (год и месяц);

  • - условное обозначение НСХ и класс допуска;

  • - условное обозначение схемы внутренних соединений;

  • - минимальная разность температур Atmin ;

  • - температурный коэффициент а, °C’1;

  • - знак Государственного реестра по СТБ 8001;

  • - знак утверждения типа РФ;

  • - буква Г на одном из ТС - признак расположения ТС при установке на подающем трубопроводе, буква X - на другом;

  • - длина монтажной части ТС комплекта ТС.

  • 1.5 Упаковка

  • 1.5.1 Упаковка комплектов КТС-Б проводится в соответствии с ГОСТ Р 8.624-2006 и чертежами изготовителя.

  • 1.5.2 Комплекты ТС подвергаются консервации. В соответствии с ГОСТ 9.014-78 комплекты ТС относятся к группе Ш-1, к категории условий хранения и транспортирования - средней, варианту внутренней упаковки ВУ-5. Вариант временной защиты ВЗ-10. Срок защиты без переконсервации - один год.

  • 1.5.3 При консервации и расконсервации необходимо соблюдать требования безопасности согласно ГОСТ 9.014-78.

2 Использование по назначению

  • 2.1 Меры безопасности

  • 2.1.1 По способу защиты от поражения электрическим током комплекты КТС-Б относятся к классу III ГОСТ 12.2.007.0-75.

  • 2.1.2 Замену, присоединение и отсоединение комплекта КТС-Б от объекта следует производить при отключенном электропитании и отсутствии давления измеряемой среды.

    СДФИ.405210.005 РЭ

    Лист

    7

    Ичм

    Лист

    №докум.

    Подл

    Дата

2.2 Подготовка к работе

  • 2.2.1 Проводят внешний осмотр комплекта КТС-Б:

  • - проверяют правильность маркировки;

  • - проверяют комплектность;

  • - устанавливают отсутствие механических повреждений.

  • 2.2.2 Проверяют целостность токоведущей цепи КТС-Б омметром.

  • 2.2.3 Проверяют сопротивление изоляции между токоведущей цепью и защитной арматурой мегаомметром с напряжением 100 В, при нормальных условиях, на соответствие п.1.2.15.

Инв. № подл.        Подл, и дата I Взам. Инв№ Инв.№ дубл.       Подл, и дата

2.3 Монтаж изделия

Внимание!!• При монтаже запрещается проворачивать клеммную головку относительно корпуса.

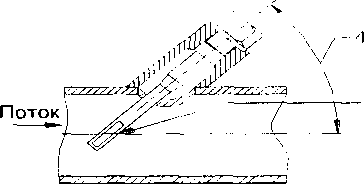

  • 2.3.1 Установить комплект КТС-Б на объекте. Варианты установки приложение Г.

  • 2.3.2 Произвести ориентацию корпуса (головки) в нужном направлении и закрепить штуцер или накидную гайку.

  • 2.3.3 Подготовить сальниковое уплотнение под применяемый кабель.

  • 2.3.4 Произвести подсоединение ТС комплекта КТС-Б к измерительному прибору и закрепить кабель в сальниковом вводе.

  • 2.3.5 Произвести пломбировку ТС комплекта КТС-Б.

3 Техническое обслуживание

3.1 Техническое обслуживание комплектов КТС-Б сводится к соблюдению правил эксплуатации, хранения и транспортирования, изложенных в настоящем руководстве по эксплуатации, профилактическим осмотрам, периодической поверке и ремонтным работам.

3.2 Профилактические осмотры проводятся в порядке, установленном на объектах эксплуатации комплектов КТС-Б, но не реже двух раз в год и включают:

- внешний повреждений правильность

осмотр, при корпуса и маркировки,

возможность дальнейшего применения

котором устанавливают наличие механических элементов кабельного ввода, соответствие комплектности,

комплектов КТС-Б;

проверяют определяют

  • - проверку прочности соединения подключаемого кабеля колодкам КТС-Б, уплотнение и надежность фиксации кабеля вводе, наличие повреждений кабеля;

  • - наличие, состояние и надежность всех крепежных элементов.

к клеммным в кабельном

  • 3.2 Периодическая поверка проводится в установленные сроки, по методике, приведенной в разделе 4 «Методика поверки» настоящего руководства по эксплуатации, согласованным с ГЦИ СИ ФГУП «ВНИИМС», ноябрь 2009 г.

  • 3.3 При использовании комплектов КТС-Б в сетях коммерческого учета необходимо проводить поверку в органах государственной метрологической службы.

Изм

Лист

№ докум.

Поди.

Дата

СДФИ.405210.005 РЭ

4 Методика поверки

4.1 Операции поверки

4.1.1 При проведении поверки комплектов КТС-Б должны быть выполнены операции, указанные в таблице 3

Инв. № подл.        Подп. и дата I Взам. Инв № Инв.№ дубя.       Подп. и дата

Таблица 3

Наименование операции

Номер пункта

Обязательность проведения операции при:

первичной поверке

периодической поверке

1.Внешний осмотр

4.5.1

Да

Да

2.Проверка электрического сопротивления изоляции

4.5.2

Да

Да

3.Определение

метрологических характеристик

4.5.3

Да

Да

3.1 Определение сопротивлений ТС комплекта КТС-Б в трёх точках диапазона измерения температуры, отклонений сопротивлений от НСХ и расчёт коэффициентов ИСХ

4.5.3.1

Да

Да

3.3 Определение относительной погрешности комплекта КТС-Б при измерении разности температур

4.5.3.2

.Да

Да

4.1 Средства поверки

4.1.1 При проведении поверки комплектов КТС-Б должны применятся средства поверки указанные в таблице 4

Таблица 4

Наименование операции

Номер пункта

Наименование средства поверки, номер документа, регламентирующего технические требования к средству, технические характеристики

1

2

3

1 Внешний осмотр

4.5.1

Визуально

2 Проверка электрического сопротивления изоляции

4.5.2

Мегаомметр Ф4102\-1М. Диапазон измерений (0-2000) МОм при напряжении 100 В. Класс точности 1,5.

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл. I Подп. и дата I Взам.Инв№ Инв.№ дубя.       Подп. и дата

Продолжение таблицы 4

1

2

3

3.Определение метрологических характеристик

4.5.3

Термометр сопротивления эталонный ЭТС-100 ТУ 4211-014-02566450-2001. Диапазон измеряемых температур от 0 до 400 °C, 3 разряд;

Система                   поверки

термопреобразователей автоматизированная          АСПТ-01

ТУ 4381-028-1328997-00, абсолютная погрешность измеряемых температур ±(2*10~5,t  +  1-10“2)  °C,где t

измеряемая температура °C.

Пределы   Допускаемой   основной

абсолютной погрешности измеряемого сопротивления:

  • - в диапазоне от 0 до 30 Ом при токе не более 4 мА - + 8*10~4 Ом;

  • - в диапазоне от 0 до 300 Ом при

токе не более 1 мА - ±  (2,10’5,R +

2’10”3)  Ом,  где R - измеренное

значение сопротивления, Ом;

  • - в диапазоне от 0 до 30 Ом при токе не более 0,2 мА - ± З’Ю"2 Ом.

Термостат нулевой ТН-12 ТУ-50-210-84.                  Температура

термостатирующей среды в рабочей камере 0 °C. Среднеквадратическая погрешность         воспроизведения

температуры ± 0,03 °C.

Термостат    жидкостной    МТ-МД

температура от 80 до 160 °C, погрешность             поддержания

температуры 0,03 °C.

Термостат паровой ТП-5 ТУ 1037-38. Точка кипения воды (100  °C),

среднеквадратическая    погрешность

воспроизведения         температуры

± 0,03 °C.

3.1 Определение сопротивлений ТС комплекта КТС-Б в трёх точках диапазона измерения температуры, отклонений сопротивлений от НСХ и расчёт коэффициентов ИСХ

4.5.3.1

3.3 Определение относительной погрешности комплекта КТС-Б при измерении разности температур

4.5.3.2

Примечания:

1 - Допускается применение других средств поверки, обеспечивающих

требуемые характеристики;

2- Средства поверки должны быть поверены (аттестованы)    и иметь

действующие свидетельства об их поверке (аттестации).

4.2 Требования безопасности

4.2.1 При безопасности выполняться

проведении поверки при эксплуатации требования техники

документации на средства поверки и

должны    соблюдаться «Правила

электроустановок потребителей», безопасности, изложенные в требования ГОСТ 12.2.007.0-75.

Изм

Лист

№ докум

Подп.

Дата

  • 4.3 Условия проведения поверки

  • 4.3.1 При поверке должны соблюдаться температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа напряжение сети питания, В частота питающей сети, Гц

    следующие условия: 20±5

    • 30.. .80

    • 84.. .106, 7

    220±5

    50+0,5

    • 4.3.2 Перед проведением выдержаны в помещении поверки

    поверки комплекты в течение 2 часов.

    КТС-Б

    должны быть

Инв. № подл.        Подп. и дата I Взам. Инв № Инв.№ дубя.       Подл, и дата

  • 4.4 Подготовка к поверке

  • 4.4.1 Средства поверки и вспомогательное оборудование, применяемые при поверке, должны быть подготовлены в соответствии с эксплуатационной документацией.

  • 4.4.2 Рабочая камера термостата для воспроизведения тройной точки воды должна быть тщательно протерта и обезжирена. Лед должен быть приготовлен из дистиллированной воды.

  • 4.4.3 Термостат для воспроизведения тройной точки воды должен быть заполнен смесью мелкодробленого льда и охлажденной воды. Лед должен быть увлажнен и уплотнен по всей массе, чтобы в смеси льда и воды не было пузырей воздуха.

  • 4.4.4 Жидкостный термостат должен быть заполнен рабочей жидкостью в соответствии с техническим описанием.

  • 4.4.5 Рабочие камеры термостатов должны обеспечивать одинаковую глубину погружения поверяемого и эталонного термометров.

  • 4.5 Проведение поверки

  • 4.5.1 Внешний осмотр

  • 4.5.1.1  При внешнем осмотре проверяют комплектность, маркировку, отсутствие механических повреждений. Маркировка должна соответствовать требованиям п.1.4, комплектность комплектов КТС-Б должна соответствовать требованиям п.1.3, комплекты КТС-Б не должны иметь повреждений и дефектов, ухудшающих внешний вид и препятствующих их применению.

  • 4.5.1.2  ТС, комплектов КТС-Б, с постоянно присоединенным кабелем, должны иметь одинаковую длину кабеля и их длины должны соответствовать указанным в паспорте комплекта КТС-Б.

  • 4.5.2 Проверка электрического сопротивления изоляции

  • 4.5.2.1 Проверку электрического сопротивления изоляции в нормальных климатических условиях между цепью питания и корпусом ТС комплекта КТС-Б проводить при помощи мегаомметра с номинальным напряжением 100 В.

    4.5.2.2 Комплекты КТС-Б считаются выдержавшими испытание, если сопротивление изоляции не менее 100 МОм.

    СДФИ.405210.005 РЭ

    Лист

    Изм

    Лист

    № докум.

    Подп.

    Дата

    1 1

  • 4.5.3 Определение метрологических характеристик

Метрологические характеристики - отклонения индивидуальных статических характеристик (ИСХ) ТС комплекта КТС-Б от соответствующей НСХ и значения относительной погрешности измерения разности температур определяют используя индивидуальные для каждого ТС комплекта КТС-Б коэффициенты ИСХ.

  • 4.5.3.1 Определение сопротивлений ТС комплекта КТС-Б в трёх точках диапазона измерения температуры, отклонений сопротивлений от НСХ и расчёт коэффициентов ИСХ.

4.5.3.] .1 Значения сопротивлений ТС комплекта КТС-Б и определение отклонений сопротивления ТС комплекта КТС-Б от НСХ осуществляется при трех температурах диапазона измерений в точках

ti-0 °C, t2-(80) 100 °C, t3=140 °C.

Сопротивления и отклонения сопротивлений от НСХ, ТС комплектов КТС-Б, определяют по ГОСТ Р 8.624-2006.

Инв. № подл.       Подп. и дата I Взам.Инв№ Инв.№дубл.      Подл, и дата

  • 4.5.3.1.2 Отклонения сопротивлений от НСХ, ТС комплектов КТС-Б, не должны превышать значений установленных для соответствующего класса допуска (таблица 2).

  • 4.5.3.1.3 Значения сопротивлений ТС, полученные при измерениях, используются в системе трех уравнений для вычисления трех констант квадратичного уравнения, связывающего сопротивление и температуру (в форме НСХ по ГОСТ Р 8.624-2006) и представляющего ИСХ ТС:

Rt= R0- (1 + A-t + B-t2)                            (4)

В уравнении (4) Rt - сопротивление ТС комплекта КТС-Б при температуре t (°C) , Ом; для четырехпроводных ТС Rt = RM , Для ТС с постоянно присоединенными двухпроводными кабелями Rt = R„ - Rnp, где RM - значение сопротивления, полученное при измерении, Ом; Rnp сопротивление кабеля ТС, Ом; Rnp = L-r, где L - измеренная длина кабеля, м; г - удельное сопротивление кабеля, Ом/м;

R0, А и В - коэффициенты ИСХ.

Коэффициенты ИСХ рассчитывают по уравнениям:

R0 = Dr0 /

D; A — Dra /

Dro ; В

- Drb / Dro ,

где   D,

Dro/     Dra,

Drb _

определитель   и   соответствующие

алгебраические

дополнения

системы  трех  уравнений  для  искомых

коэффициентов:

1 b b2

D = det 11 t2 t221 = (t2 • t32 - 122 ■ t3) - (t! ■ t32 -b2 ■ t3) + (t, • t22 - b2 • t2); 1 t3 t32

Ri b b2

Dro = det I R2 t2 t221 = Ri • (t2 • t32 — 122 • t3) — R2 ■ (ti • t32 — b2 ■ t3)+ R3 ■ (b • t2 — b2 • t2);

R3 t3 t32

Изм

Лист

№ докум.

Поди.

Дата

1

Ri t?

Dra = det I

1

F?2 t22 i

= (R2 • t32 - R3 • t22) - (R1 • t32 - R3 • t,2) + (R! • t22 - R2 • t42)

1

R3 t32

1

ti R1

Drb = det 1

1

t2 R2 I :

= (t2 ■ R3 13 ■ R2) — (ti ■ R3 —13 ■ R1) + (ti • R2 —12 • R1).

1

t3 R3

Подстрочные индексы 1, 2 и 3 относят к соответствующей точке

измерения.

  • 4.5.3.2 Определение относительной погрешности комплекта КТС-Б при измерении разности температур

  • 4.5.3.2.1 Значения относительной погрешности комплекта КТС-Б при измерении разности температур 8&t, %, определяют по формуле:

. 100 = А ~ ^<А-     100 = 5й1 А ,00, (5)

где tMi и ЪИ2 ~ измеренные значения температур соответственно в падающем и обратном трубопроводах, °C;

БД1 и Пд2 - действительные значения температур соответственно в падающем и обратном трубопроводах, °C;

At„ и Абд - соответственно измеренные и действительные разности температур, °C.

Инв. № подл.       Подп. и дата I Взам.Инв№ Инв.№дубл.      Подп. и дата

  • 4.5.3.2.2 Значения температур бд выбирают по таблице 5.

  • 4.5.3.2.3 Значения температур t„ определяют по формуле:

В (6) Ro таблице 1)

Ан и

2 В,

номинальное сопротивление

, Ом;

Вн

номинальные

ТС

сопротивления платиновых соответствующего типа:

  • - для ТС с а = 0,00385, Ан

  • - для ТС с а = 0,00391, Ан

Rt - сопротивление

("действительной" платиновых ТС коэффициентов двухпроводными

значения

по ГОСТ

= 3, 9083- 10~3

3,9692 • 10’3 ТС

температуре уравнению При этом

по

ИСХ.

кабелями

температурных коэффициентов

8.624-2006 для градуировки

°C

°C

комплекта

Вн =

Л Вн =

КТС-Б

точке)

в данной

(4 ) с

для ТС с постоянно

использованием

-5,7750-10’7 °C"2; -5,8290 • 10’7 °C'2; при температуре бд рассчитывается для рассчитанных

к рассчитанному значению

присоединенными Rt

прибавляют

сопротивление кабеля.

4.5.3.2.4 Относительная погрешность количестве точек внутри диапазона температур и диапазоном разности соответствии с таблицей 5. Она рассчитанных по формуле (2) или (3),

вычисляется

области, определяемой температур комплекта не должна превышать

достаточном диапазоном КТС-Б в значений

по согласованию с заказчиком.

Изм

Лист

№ докум.

Подп.

Дата

Таблица 5

№ точки

Ata, °C

2, °c

tai = ta2 + Atfl, °C

1

10

Atmin +10

2

40

Atmin+4 0

3

10

80

90

4

10

150

160

5

20

70

90

6

75

85

160

7

150

10

160

  • 4.6 Оформление результатов поверки

  • 4.6.1 Результаты поверки заносят в

    протокол (произвольной формы). годными и допускаются к положительными результатами.

  • 4.6.2 Комплекты КТС-Б признаются применению, прошедшие поверку с

    Результаты

    поверки

    признаются

    комплектов

    КТС-Б

    требованиям

    4.5.3.2.4 .

    При не

    соответствии

    одного из

    п . п . 4.5.1,

    4.5.2.2,  4

    положительными при соответствии

    п.п.4.5.1,    4.5.2.2,    4.5.3.1.2,

    термометров требованиям хотя бы

    5.3.1.2,    4.5.3.2.4.  - результаты

поверки признаются отрицательными.

  • 4.6.3 При положительных результатах поверки оформляют свидетельство о поверке по форме ПР 50.2.006-94.

  • 4.6.4 При отрицательных результатах поверки оформляют извещение о непригодности по форме ПР 50.2.006-94 и комплекты КТС-Б не допускают к применению.

    Инв. № подл.        Подп. и дата I Взам. Инв № Инв.№ дубл.       Подп. и дата

5 Возможные неисправности и способы их устранения

Таблица 4

Неисправность

Причина

Способ устранения

1.Отсутствие сигнала.

Обрыв токоведущей цепи.

Заменить комплект

КТС-Б.

2.Снижение сопротивления изоляции ТС комплекта КТС-Б.

Попадание влаги внутрь ТС.

Заменить ТС

6 Правила хранения и транспортирования

  • 6.1 Условия     транспортирования     комплектов     ТС    должны

соответствовать группе исполнения N2 по ГОСТ Р 52931-2008.

  • 6.2 Комплекты ТС транспортируются всеми видами транспорта в крытых транспортных средствах в соответствии с документами:

"Правила перевозок грузов автомобильным транспортом" 2 издание М. "Транспорт", 1983 г;

"Правила перевозки грузов", М. "Транспорт", 1983 г.;

"Технические условия перевозки и хранения грузов", издание

Министерства путей сообщения, 1969 г;

СДФИ.405210.005 РЭ

Лист

14

Изм.

Лист

№ докум.

Подп.

Дата

"Правила перевозки грузов", утвержденные 'Министерством речного флота от 14 августа 1978 г;

"Общие специальные правила перевозки грузов", утвержденные Минморфлотом СССР в 1979 г;

"Правила безопасности морской перевозки генеральных грузов", утвержденные Минморфлотом СССР;

"Технические условия размещения и крепления грузов в крытых вагонах", М. Транспорт" 1969 г.

Во время погрузочно-разгрузочных работ и транспортировании ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.

Способ укладки ящиков на транспортирующее средство должен исключать их перемещение при транспортировке.

  • 6.3 Транспортировать комплекты ТС пакетами следует в соответствии с требованиями ГОСТ 21650-76. Габаритные размеры транспортного пакета не должны быть более 840x620x1150 по ГОСТ 24597-81.

  • 6.4 Хранение комплектов ТС на стеллажах и в хранилищах по ГОСТ Р 52931-2008.

  • 6.5 Хранение комплектов ТС должно соответствовать условиям хранения 3 по ГОСТ 15150-69.

Воздух помещения не должен содержать агрессивных примесей.

Гарантийный срок хранения - 6 месяцев.

Требования по хранению относятся к складским помещениям поставщика и потребителя.

Инв. № подл.        Подп. и дата I Взам. Инв № Инв.№ дубя.       Подл, и дата

Изм.

Лист

№ докум.

Подп.

Дата

Приложение А

(обязательное)

Схема условного обозначения комплекта КТС-Б

КТС-Б - РНОО - А - х4 - П - 2 - 1- 60 / 8 - НШ.

Инн. № подл.        Поди, и дата I Взам. Инв № Инв.№ дубл.       Подп. и дата

50. М20х1,5 - Б -1000

1       2     3   4   5   6   7  8   9    10   11     12    13   14

Параметр

Значения

1. Обозначение типа

КТС-Б

2. НСХ

Pt50, 50П

PtlOO, 100П

Pt500, 500П

PtlOOO, 1000П

3. Класс допуска по ГОСТ Р 8.625

АА, А, В

4. Схема электрических соединений*

х2, хЗ, х4

5. Исполнение монтажной части

П, В, Б

6. Минимальная разность измеряемых температур Atmin, °C

1; 2; 3

7. Код формулы пределов допускаемой относительной погрешности измерения указывается только для формулы (2): А, = ±[Л,25 + Ь5

1

8. Длина монтажной части, мм

35, 40, 50, 60, 80, 100, 120, 160, 200,

250, 320, 400, 500

9. Диаметр монтажной части, мм

4; 6; 8; 10

10.Тип кропления*

ПШ, ПГ, НШ, НГ, ПрШ, ПрГ

11.Длина наружной части, мм

50, 60, 120, 200

12.Типоразмер крепления

М8х1, М12х1,5 , М1бх1,5,  М20х1,5,

М27х2, М33х2, Gl/8, Gl/8, Gl/4, G3/8,

Gl/2, G3/4, Gl, G1.1/8

13.Исполнение клеммной головки

А, Б, Г, Д, Е, Ж

14.Длина кабеля, мм

500, 1000, 1500, 2000, 2500, 3000,

5000

Примечания

  • 1  По требованию заказчика возможно изготовление комплектов КТС-Б с длиной монтажной части, диаметром монтажной части, длиной наружной части, типоразмером крепления и длиной кабеля, отличными от приведенного ряда;

  • 2  При отсутствии крепежной части значения параметров   10,  11,  12 не

указываются;

  • 3  При отсутствии кабеля параметр 14 не указывается.

СДФИ.405210.005 РЭ

Лис |

1 г

Изм.

Лист

№ докум.

Подп.

Дата

I О

Приложение Б

(обязательное)

Параметры комплектов К'ГС-Б

Инв. № подл.        Подп. и дата I Взам. Инв № Инв.№дубл.       Подп. и дата

Таблица Б.1 - Варианты исполнения монтажной части

Вариант исполнения монтажной части

Обозна

чение


Диаметр монтажной части D, мм

Длина монтажной части Lw, мм

Коэффициент массы км, г/мм

Погружаемый

п

Q

4

35, 40,

50, 60,

80, 100,

120, 160,

200, 250,

320, 400,

500

0, 140

т

5

0,150

6

0, 190

-

8

0,255

10

0,330

12

0, 388

Винтовой

в

М4х0,7

25,  32,

40, 50,

0, 180

1

М5х0,8 .

0,200

Мбх1,0

0,260

1 м

М8х1,25

0, 350

MlOxl,5

0,480

М12х1,5

0,530

Бескорпусной

Б

q|

1

6, 10, 20

35, 40

0,01

2

0, 01

Lm

5

0,09

Примечание - По согласованию с заказчиком, возможно изготовление комплектов КТС-Б с длиной монтажной части LM и диаметром монтажной части D отличными от приведенного ряда.

СДФИ.405210.005 РЭ

Лист

17

Изм.

Лист

№ докум.

Подп.

Дата

Таблица Б.2 - Варианты исполнения крепежной части

Вариант

исполнения


ПШ (Подвижный штуцер)

Типоразмер, мм

M=M6xl; M8xl;Gl/8;

М=М12х1.5;

Ml 6x1.5;G1/4;G3/8

M=M20xl.5; G1/2

М=М27х2; G3/4

M=M33x2; Gl; G1.1/8;

М39х2

НШ

(Неподвижный штуцер)

M=M6xl; M8xl;Gl/8;

М=М12х1.5;

М16х1.5;Gl/4;G3/8 M=M20xl.5; G1/2

М=М27х2; G3/4

M=M33x2; Gl; G1.1/8;

М39х2

ПГ

(Подвижная гайка)

M=M6xl;‘ M8xl;Gl/8;

М=М12х1Т53

М16х1.5;Gl/4;G3/8

M=M20xl.5; G1/2

М=М27х2; G3/4

M=M33x2; Gl; G1.1/8;

М39х2

Масса тк,

г

15

35

50

90

130

15

35

50

90

130

13

30

45

85

120

Инв. № подл.        Подп. и дата I Взам.Инв№ Инв.№ дубл.       Поди, и дата

НГ

(Неподвижная гайка)

ПрШ (Штуцер с пружиной)

ПрГ (Гайка с пружиной)

Ичм

Лист

№ докум

Подп.

Дата

M8xl;Gl/8;

М=М12х1.5;

М16Х1.5;Gl/4;G3/8

M=M20xl.5; G1/2

М=М27х2; G3/4

M=M33x2; Gl; G1.1/8;

М39х2

M=M6xl; M8xl;Gl/8;

М=М12х1.5;

Ml 6x1.5;Gl/4;G3/8

M=M20xl.5; G1/2

М=М27х2; G3/4

M=M33x2; Gl; G1.1/8;

М39х2

M=M6xl; M8xl;Gl/8;

М=М12х1.5;

М16х1.5;Gl/4;G3/8

M=M20xl.5; G1/2

М=М27х2; G3/4

M=M33x2; Gl; G1.1/8;

М39х2

13

30

45

85

120

17

40

55

97

140

17

40

55

97

140

Лист

Таблица Б.З - Варианты исполнения клеммной головки

Вариант исполнения

1


А (Провода)

Б (Кабель, гибкий)

Г(Металлическая голова)

Д (Металлическая голова)

Габаритные размеры, мм

Степень защиты IP

Масса,

тг, г

L=50

L=1000

Н1=75

Н2 = 80

IP00 0,11

IP00 15

IP45 145

Инв. № подл.        Подп. и дата I Взам. Инв№ Инв.№дубд.       Подп. и дата

К. (Пластиковая «большая» голова)

Ж (Пластиковая «малая» голова)

Н2

Н2

Изм

Лист

№ докум

Поди

Дата

Н1 = 75

Н2=100

Н1 = 65

Н2 = 80

Н1 = 52

Н2 = б7

IP65,

IP68

IP65,

IP68

IP65,

IP68

17 0

70

45

Лист

Приложение В

(обязательное)

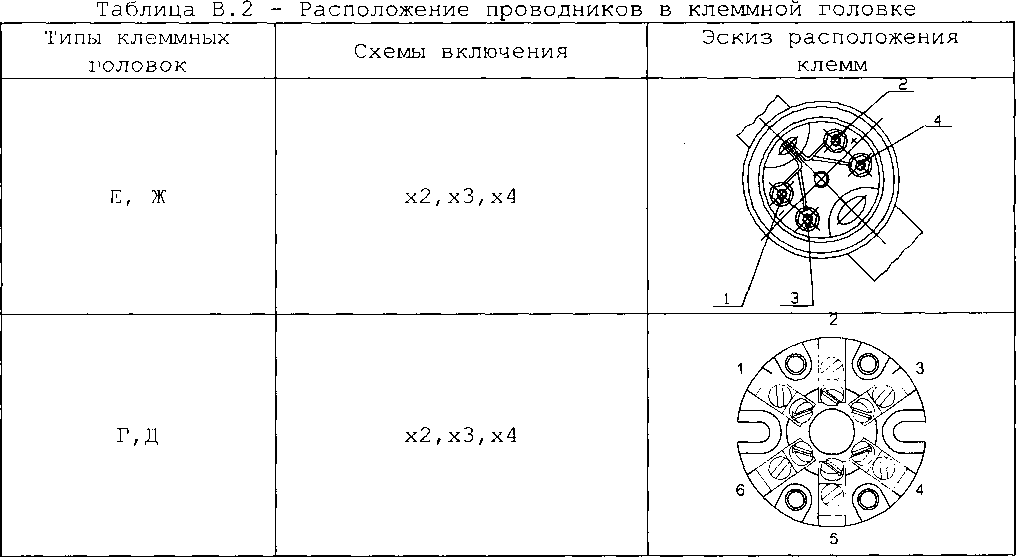

Схемы электрических цепей КТС-Б

Инв. № подл.        Подп. и дата I Взам.Инв№ Инв.№ дубл.       Подп. и дата

Изм

Лист

№ докум.

Подп.

Дата

Лист

Инв. № подл.       Подп. и дата I Взам.Инв№ Инв.№дубл.      Подп. и дата

СДФИ.405210.005 РЭ

Лист

Изм

Лист

№ докум.

Поди.

Дата

21

Приложение Г

(обязательное)

Варианты установки ТС комплекта КТС-Б на трубопроводы

Тип установки датчика

Размер трубы

Рекомендации по установке

ТС установлен по оси фитинга

Установка в резьбовом фитинге

DN 15

DN 20

DN 25

г

л

\Ух У -У- у

777.У z

777777

'У -' - - Д

77^

77У- У У '

Ось ТС перпендикулярна оси фитинга и находится в той же плоскости

В изгибе

' DN 50

Инв. № подл. I Подп. и дата I Взам.Инв№ Инв.ЛЬ дубл.       Подп. и дата

Угловая установка

DN 50

Чувствительный элемент устанавливается на оси трубы или дальше

Перпендикулярная установка

DN 65 -- DN 250

Чувствительный элемент устанавливается на оси трубы или дальше

Ось ТС перпендикулярна оси трубы и находится в той же плоскости

Изм

Лист

№ докум.

Подп.

Дата

Л nd

Инв. № подл. I Поди, и дата I Взам. Инв№ I Инв.ЛЬ дубл. I Подп. и дата

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

№ докум.

Входящий №

сопроводительного документа и дата

Псдп .

Дата

измененных

заменен

ных

НОВЫХ

аннулированных

СДФИ.405210.005 РЭ

Лист

23

Изм.

Лист

№ докум.

Подо.

Дата

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
