Паспорт средства измерений Трансформаторы тока, заводской номер 1015

ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

81369-21

Наименование типа СИ (обозначение)

Трансформаторы тока (ТШЛ20)

Назначение средства измерений

 Трансформаторы тока ТШЛ20 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока на номинальное напряжение 20 кВ с номинальной частотой 50 Гц.

Модификация

ТШЛ20

Описание типа

2021-81369-21-1.pdf

Тип производства

 Единичное

Заводской номер

1015

Год производства (возраст, лет)

Год производства не указан

Производитель

Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
RA.RU.313336 от 2021-05-24
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "НАУЧНЫЕ ПРИБОРЫ И КОМПЛЕКТУЮЩИЕ"
(ООО "НПК")
ИНН: 7811421161
Действует		ТШЛ20ГЕППервичная30.01.202329.01.2027ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки"C-ГЕП/30-01-2023/224404787ЮЛ Нет Нет

Технические и метрологические характеристики СИ -

Трансформаторы тока (ТШЛ20)

трансформаторов приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение ином., кВ

20

Наибольшее рабочее напряжение ин.р, кВ

24

Номинальный первичный ток 11ном., А

12000

Номинальный вторичный ток 12ном., А

5

Классы точности вторичных обмоток ГОСТ 7746:

- для измерений и учета

0,5

- для защиты

10Р

Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2 = 0,8, ВА

30

Номинальная предельная кратность (для вторичной обмотки, предназначенной для защиты)

12

Номинальная частота переменного тока, Гц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (длина х ширина х высота), мм, не более

790 х 740 х 300

Масса, кг, не более

145

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С)

У3 (от -45 до +40)


Заявитель


Испытательный центр


Правообладатель


Изготовитель

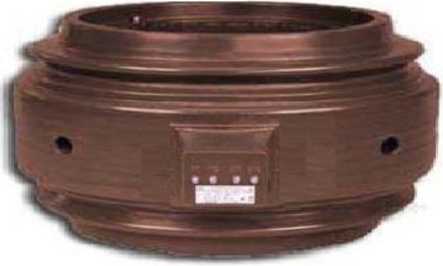

Внешний вид средства измерений: Трансформаторы тока, заводской номер №1015
Внешний вид средства измерений: Трансформаторы тока, заводской номер №1015
