Номер в гос. реестре

79641-20

Наименование типа СИ (обозначение)

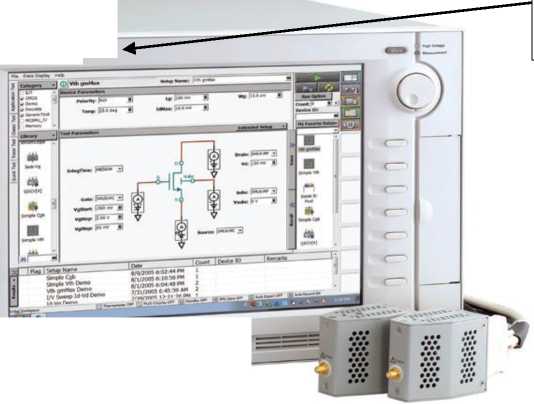

Анализаторы полупроводниковых приборов (В1500А)

Назначение средства измерений

Модификация

B1500A, мод. B1517A, B1517A, B1517A, B1517A, B1517A, B1517A, B1520A, B1514A, B1514A

Описание типа

2020-79641-20.pdf

Тип производства

Заводской номер

MY59200297 (MY51335522, MY51335523, MY51335540, MY51335541, MY51335542, MY51335543, MY51332167, MY52232739, MY52232740)

Год производства (возраст, лет)

2020 (5)

Производитель

Компания "Keysight Technologies Malaysia Sdn. Bhd."
Страна - МАЛАЙЗИЯ

Наименование характеристики

Значение

В1510А Модуль источника/измерителя большой мощности (HPSMU)

Диапазон воспроизведения напряжения постоянного тока,

В

от -200 до +200

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока в диапазонах, В: от -2 до +2 В включ.

от -20 до +20 В включ.

от -40 до +40 В включ.

от -100 до +100 В включ.

от -200 до +200 В включ.

±(0,00018^U+440^-4)*

±(0,00018^U+3 40^-3)

±(0,00018^U+640’³)

±(0,00018^U+1540^-3)

±(0,00018^U+3040’³)

Диапазон измерений напряжения постоянного тока, В

от -200 до +200

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в диапазонах, В: от -2 до +2 В включ.

от -20 до +20 В включ.

от -40 до +40 В включ. от -100 до +100 В включ.

от -200 до +200 В включ.

±(0,000PU+1,440^-4)

±(0,00009^U+940’⁴)

±(0,000PU+140-³)

±(0,00012^U+2,540’³)

±(0,00014^U+2,840-³)

Диапазон воспроизведения силы постоянного тока, А

от -1,0 до +1,0

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока в диапазонах, А: от -1 до +1 нА включ.

от -10 до +10 нА включ.

от -100 до +100 нА включ.

от -1 до +1 мкА включ.

от -10 до +10 мкА включ.

от -100 до +100 мкА включ.

от -1 до +1 мА включ.

от -10 до +10 мА включ.

от -100 до +100 мА включ.

от -1 до +1 А включ.

±(0,001-1+5 •IO^-13)** ±(0,00bI+540’¹²) ±(0,0005^I+540^-11) ±(0,0005^+540^-10) ±(0,0005^I+540^-9) ±(0,00035^I+3,540^-8) ±(0,0004^I+3,540^-7) ±(0,0004^I+3,540^-6) ±(0,00045^I+3,540^-5) ±(0,004^I+540^-4)

Наименование характеристики

Значение

Диапазон измерений силы постоянного тока, А

от -1,0 до +1,0

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока в диапазонах, А:

от -1 до +1 нА включ.

от -10 до +10 нА включ.

от -100 до +100 нА включ.

от -1 до +1 мкА включ.

от -10 до +10 мкА включ.

от -100 до +100 мкА включ.

от -1 до +1 мА включ.

от -10 до +10 мА включ.

от -100 до +100 мА включ.

от -1 до +1 А включ.

±(0,001-1+4 •IO^-13) ±(0,001-I+3-10^-12) ±(0,00051+440-^п) ±(0,00054+3Л0-¹⁰) ±(0,00041+440^-9) ±(0,00031+2,340^-8) ±(0,00031+2,640^-7) ±(0,00031+2,240^-6) ±(0,00041+2,640^-5) ±(0,004-I+3,5-10^-4)

В1511А/В Модуль источника/измерителя средней мощности (MPSMU)

Диапазон воспроизведения напряжения постоянного тока,

В

от -100 до +100

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока в диапазонах, В: от -0,5 до +0,5 В включ.

от -2 до +2 В включ.

от -5 до +5 В включ.

от -20 до +20 В включ.

от -40 до +40 В включ.

от -100 до +100 В включ.

±(0,00018-U+1,5-10^-4)

±(0,00018-U+4-10^-4)

±(0,00018-U+7,5-10^-4) ±(0,00018-U+3-10^-3) ±(0,00018-U +6-10^-3) ±(0,00018-U +15-10^-3)

Диапазон измерений напряжения постоянного тока, В

от -100 до +100

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в диапазонах, В: от -0,5 до +0,5 В включ.

от -2 до +2 В включ.

от -5 до +5 В включ.

от -20 до +20 В включ.

от -40 до +40 В включ.

от -100 до +100 В включ.

±(0,0001-U+1,2-10^-4)

±(0,0001-U+1,4-10^-4) ±(0,00009-U+2,5-10^-4)

±(0,00009-U+9-10^-4)

±(0,0001-U+1-10^-3) ±(0,00012-U+2,5-10^-3)

Диапазон воспроизведения силы постоянного тока, А

от -0,1 до +0,1

Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока в диапазонах, А:

от -1 до +1 нА включ.

от -10 до +10 нА включ.

от -100 до +100 нА включ.

от -1 до +1 мкА включ.

от -10 до +10 мкА включ.

от -100 до +100 мкА включ.

от -1 до +1 мА включ.

от -10 до +10 мА включ.

от -100 до +100 мА включ.

±(0,001-1+4-10^-13)

±(0,001-I+4-10^-12) ±(0,0005-I+4-10^-11) ±(0,0005-I+4-10^-10) ±(0,0005-I+4-10^-9) ±(0,00035-1+2,5-10^-8) ±(0,0004-I+2,5-10^-7) ±(0,0004-I+2,5-10^-6) ±(0,00045-1+2,5-10^-5)

Наименование характеристики

Значение

Диапазон измерений силы постоянного тока, А

от -0,1 до +0,1

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока в диапазонах, А:

от -1 до +1 нА включ.

от -10 до +10 нА включ.

от -100 до +100 нА включ.

от -1 до +1 мкА включ.

от -10 до +10 мкА включ.

от -100 до +100 мкА включ.

от -1 до +1 мА включ.

от -10 до +10 мА включ.

от -100 до +100 мА включ.

±(0,001-1+3 •io^-13) ±(0,001-I+2-10^-12) ±(0,0005-I+3-10^-11) ±(0,0005-I+2-10^-10) ±(0,0004-I+3-10^-9) ±(0,0003^1+1,3Л0^-8) ±(0,0003-1+1,6-10^-7) ±(0,0003-I+1,2-10^-6) ±(0,0004-1+1,6-10^-5)

В1514А Модуль источника/измерителя для токов среднего уровня (MCSMU)

Диапазон воспроизведения напряжения постоянного тока,

В

от -30 до +30

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока в диапазонах, В: от -0,2 до +0,2 В включ.

от -2 до +2 В включ.

от -20 до +20 В включ.

от -30 до +30 В включ.

±(0,0006-U+1,4-10^-4)

±(0,0006-U+6-10^-4)

±(0,0006-U+3-10^-3)

±(0,0006-U+3-10^-3)

Диапазон измерений напряжения постоянного тока, В

от -30 до +30

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в диапазонах, В:

от -0,2 до +0,2 В включ.

от -2 до +2 В включ.

от -20 до +20 В включ.

от -30 до +30 В включ.

±(0,0006-U+1,4-10^-4) ±(0,0006-U+6-10^-4) ±(0,0006-U+3-10^-3) ±(0,0006-U+3-10^-3)

Диапазон воспроизведения силы постоянного тока, А

от -1 до +1

Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока в диапазонах, А: от -10 до +10 мкА включ.

от -100 до +100 мкА включ.

от -1 до +1 мА включ.

от -10 до +10 мА включ.

от -100 до +100 мА включ.

от -1 до +1 А включ.

±(0,0006-I+5-10^-9)

±(0,0006-I+5-10^-8)

±(0,0006-I+5-10^-7)

±(0,0006-I+5-10^-6)

±(0,0006-I+5-10^-5)

±(0,004-I+5-10^-4)

Диапазон измерений силы постоянного тока, А

от -0,1 до +0,1

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока в диапазонах, А:

от -10 до +10 мкА включ.

от -100 до +100 мкА включ.

от -1 до +1 мА включ.

от -10 до +10 мА включ.

от -100 до +100 мА включ.

от -1 до +1 А включ.

±(0,0006-I+5-10^-9)

±(0,0006-I+5-10^-8)

±(0,0006-I+5-10^-7)

±(0,0006-I+5-10^-6)

±(0,0006-I+5-10^-5)

±(0,004-I+5-10^-4)

Наименование характеристики

Значение

В1517А Модуль источника/измерителя c высоким разрешением (HRSMU)

Диапазон воспроизведения напряжения постоянного тока,

В

от -100 до +100

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока в диапазонах, В: от -0,5 до +0,5 В включ.

от -2 до +2 В включ.

от -5 до +5 В включ.

от -20 до +20 В включ.

от -40 до +40 В включ.

от -100 до +100 В включ.

±(0,00018^U+1,540^-4)

±(0,00018^U+440^-4)

±(0,00018^U+7,540^-4) ±(0,00018^U+340^-3) ±(0,00018^/U + 640^-3) ±(0,00018^/U + 1540^-3)

Диапазон измерений напряжения постоянного тока, В

от -100 до +100

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в диапазонах, В: от -0,5 до +0,5 В включ.

от -2 до +2 В включ.

от -5 до +5 В включ.

от -20 до +20 В включ.

от -40 до +40 В включ.

от -100 до +100 В включ.

±(0,0000U+1,240^-4)

±(0,0000U+1,440^-4) ±(0,00009^U+2,540^-4)

±(0,00009^U+940^-4)

±(0,0000U+140^-3)

±(0,00012^U+2,540^-3)

Диапазон воспроизведения силы постоянного тока, А

от -0,1 до +0,1

Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока в диапазонах, А: от -1 до +1 нА включ.

от -10 до +10 нА включ.

от -100 до +100 нА включ.

от -1 до +1 мкА включ.

от -10 до +10 мкА включ.

от -100 до +100 мкА включ.

от -1 до +1 мА включ.

от -10 до +10 мА включ.

от -100 до +100 мА включ.

±(0,001-1+4 • 10^-13)

±(0,0014+440^-12) ±(0,00054+440^-11) ±(0,00054+440^-10) ±(0,00054+440^-9) ±(0,000354+2,540^-8) ±(0,00044+2,5Л0^-7) ±(0,00044+2,540^-6) ±(0,000454+2,540^-5)

Диапазон измерений силы постоянного тока, А

от -0,1 до +0,1

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока в диапазонах, А:

от -1 до +1 нА включ.

от -10 до +10 нА включ.

от -100 до +100 нА включ.

от -1 до +1 мкА включ.

от -10 до +10 мкА включ.

от -100 до +100 мкА включ.

от -1 до +1 мА включ.

от -10 до +10 мА включ.

от -100 до +100 мА включ.

±(0,001-1+3 •io^-13) ±(0,0014+240^-12) ±(0,00054+340^-11) ±(0,00054+240^-10) ±(0,00044+340^-9) ±(0,00034+1,340^-8) ±(0,00034+1Д10^-7) ±(0,00034+1,240^-6) ±(0,00044+1,640^-5)

Наименование характеристики

Значение

В1520А Модуль измерителя емкости( M

FSMU)

Диапазон измерений электрической емкости, нФ

от 0,00001 до 100

Пределы допускаемой относительной погрешности измерений электрической емкости, %:

- при частоте тестового сигнала 1 кГц, в зависимости от

диапазона:

от 1 до 100 пФ включ.

±0,92

св. 100 пФ до 1 нФ включ.

±0,18

св. 1 до 10 нФ включ.

±0,11

св. 10 до 100 нФ включ.

- при частоте тестового сигнала 10 кГц, в зависимости

±0,1

от диапазона:

от 1 до 100 пФ включ.

±0,18

св. 100 пФ до 1 нФ включ.

±0,11

св. 1 до 10 нФ включ.

±0,1

св. 10 до 100 нФ включ.

- при частоте тестового сигнала 100 кГц, в зависимости

±0,1

от диапазона:

от 0,1 до 10 пФ включ.

±0,18

св.10 до 100 пФ включ.

±0,11

св.100 пФ до 1 нФ включ.

±0,1

св.1 до 10 нФ включ.

- при частоте тестового сигнала 1 МГц, в зависимости

±0,1

от диапазона:

от 0,01 до 1 пФ включ.

±0,26

св.1 до 10 пФ включ.

±0,11

св.10 до 100 пФ включ.

±0,1

св.100 пФ до 1 нФ включ.

- при частоте тестового сигнала 5 МГц, в зависимости

±0,1

от диапазона:

от 0,01 до 1 пФ включ.

±0,61

св.1 до 10 пФ включ.

±0,32

св.10 до 100 пФ включ.

±0,29

св.100 пФ до 1 нФ включ.

±0,32

Диапазон установки частоты тестового сигнала, Гц

от 10³ до 540⁶

Пределы допускаемой относительной погрешности установки частоты тестового сигнала, %

±0,008

В1525А Модуль высоковольтного полупроводникового импульсного генератора (HV-

SPGU)

Диапазон воспроизведения напряжения постоянного тока,

В:

от -20 до +20

при нагрузке 50 Ом в режиме холостого хода

от -40 до +40

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В

±(0,005^U+540"²)

Диапазон установки частоты следования импульсов, Гц

от 0,1 до 33 40⁶

Пределы допускаемой относительной погрешности установки частоты следования импульсов, %

±1

Наименование характеристики

Значение

Выброс на вершине импульса при нагрузке 50 Ом, В, не более

(0,05^U+240^-2)

Диапазон установки длительности импульсов, с

от 10^-8 до 9,99999999

Пределы допускаемой абсолютной погрешности установки длительности импульсов, с

±(0,03^т+240^-9)***

Длительность фронта и среза импульсов, нс, не более:

при U< 10 В

при U<20 В

при и>20В

20

30

60

В1530А Модуль генератора сигналов и быстродействующего измерителя (WGFMU)

Диапазон воспроизведения напряжения постоянного тока,

В

от -10 до +10

Диапазон воспроизведения напряжения в режиме воспроизведения импульсов , В:

при нагрузке 50 Ом

в режиме холостого хода

от -2,5 до +2,5 от -5 до +5

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В

±(0,001-U+1 -10^-2)

Диапазон установки частоты следования импульсов, Гц

от 0,1 до 10⁶

Пределы допускаемой относительной погрешности установки частоты следования импульсов, %

±1

Диапазон установки длительности импульсов, с

от 540^-8 до 5-10^-2

Пределы допускаемой абсолютной погрешности установки длительности импульсов, с

±(0,03^т+240^-9)

Выброс на вершине импульса при нагрузке 50 Ом, В, не более

±(0,05^U+240^-2)

Диапазон измерений напряжения постоянного тока, В

от -10 до +10

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

±(0,001-U+1 -10^-2)

Диапазон измерений сила постоянного тока, мА

от -10 до +10

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А:

от -1 до +1 мкА включ.

от -10 до +10 мкА включ.

от -100 до +100 мкА включ.

от -1 до +1 мА включ.

от -10 до +10 мА включ.

±(0,00VI+2^10^-9)

±(0,00VI+2^10^-8)

±(0,00VI+2^10"⁷)

±(0,00VI+2^10^-6)

±(0,00bI+240^-5)

* где U - измеренное (воспроизводимое) значение напряжения, В. ** где I - измеренное (воспроизводимое) значение силы тока, А. *** где т- длительность импульсов, с.

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В:

от 100 до 240

- частота переменного тока, Гц

от 48 до 63

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +35

- относительная влажность окружающего воздуха, %, не более

80

Масса, кг, не более:

- анализатор В1500А

20

- модуль В1510А

2

- модуль В1511А, В1511В

1

- модуль В1514А

1,3

- модуль В1517А

1,2

- модуль В1520А

1,5

- модуль В1525А

1,3

- модуль В1530А

1,3

Габаритные размеры, мм, не более:

- высота

575

- ширина

330

- длина

420
