Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в аналого-цифровом преобразователе в цифровой код, и результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала. Все модели весов оснащаются ветрозащитной витриной.

К данному типу средств измерений относятся модификации: XPR26/А, XPR26PC/A, XPR26PC, XPR26DR/A, XPR36/A, XPR36C/A, XPR36C, XPR36DR/A, XPR56/A, XPR56C/A, XPR56C, XPR56DR/A, XPR106DUH/А, XPR106DUHQ/A, XPR206DR/А, XPR226DR/A, XPR226DRQ/A, XPR206CDR/А, XPR226CDR/A, XPR226CDR, XPR105/A,  XSR105/A,

XPR105DR/A, XSR105DU/A, XPR205/A, XPR205DR/А, XPR225DR/A, XPR205DU/А, XPR225DU/A, XSR205DU/А, XSR225DU/A, XPR205D5/A, XPR305D5/A, XPR305D5Q/A, XSR64/A, XSR104/A,  XPR204/A,  XSR204/A, XSR204DR/A, XPR304/A,  XSR304/A,

отличающиеся метрологическими и техническими характеристиками.

Модификации весов XPR26PC/A, XPR26PC оснащена ветрозащитной витриной специальной конструкции для оптимизации взвешивания жидкости при поверке или калибровке пипеточных дозаторов и других типов устройств для дозирования жидкостей, приводимых в действие поршнем.

Модификации XPR305D5Q/A, XPR226DRQ/A, XPR106DUHQ/A оснащены устройством для дозирования порошков и жидкостей.

Модификации весов XPR36C, XPR36C/A, XPR56C, XPR56C/A, XPR226CDR, XPR226CDR/А могут применяться в качестве компараторов в соответствии с Государственной поверочной схемой для средств измерений массы (далее - ГПС для СИ массы).

Модули терминала выпускаются в двух модификациях, отличающихся исполнением дисплея и клавиш управления:

• -  ХPR - сенсорный цветной дисплей высокого разрешения;

• -  ХSR - сенсорный цветной дисплей, дополнительные клавиши управления.

Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

- устройством установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

- полуавтоматическим устройством установки на нуль (Т.2.7.2.2);

- устройством первоначальной установки на нуль (Т.2.7.2.4);

- устройством слежения за нулем (Т.2.7.3);

- устройством тарирования (выборки массы тары) (Т.2.7.4);

- устройством предварительного задания значения массы тары (T.2.7.5);

Дополнительно весы оснащены следующими функциями:

- полуавтоматическим устройством юстировки чувствительности (4.1.2.5);

- устройством индикации отклонения от нуля (4.5.5);

- совмещенным устройством установки на нуль и устройством уравновешивания тары (4.6.9);

- устройством обнаружения промахов (4.13.9).

Режимы работы (прикладные программы), не связанные со взвешиванием (4.20):

- счетный режим;

- суммирование;

- формулирование;

- статистическая обработка;

- вычисление процентных соотношений.

Весы имеют защищенные интерфейсы передачи данных: четыре USB интерфейса (один для подключения совместимого устройства, три с функцией USB-хост), один Ethernet (RJ45) интерфейс для автоматического протоколирования результатов в соответствии со стандартами ISO/GLP и сохранения протоколов измерения.

Общий вид весов и место нанесения знака поверки показаны на рисунках 1-5. Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначено стрелкой.

Рисунок 1 - Общий вид весов XPR26/A, XPR26DR/A, XPR36/A, XPR36C/A, XPR36C, XPR36DR/A, XPR56/A, XPR56C/A, XPR56C, XPR56DR/A

Место нанесения знака поверки

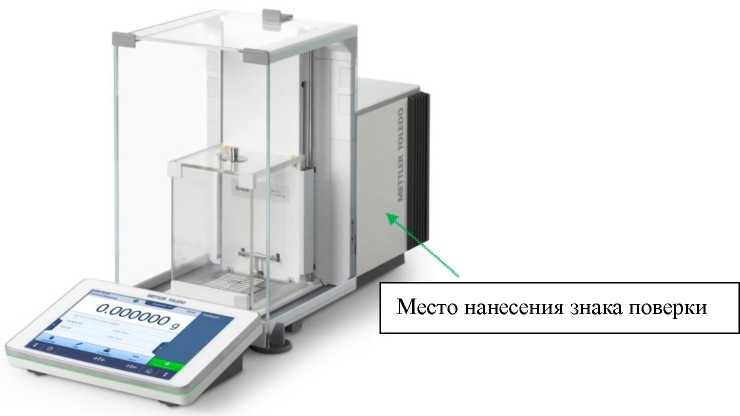

Рисунок 2 - Общий вид весов XPR106DUH/A, XPR106DUHQ/A

Ж X

Место нанесения знака поверки

Рисунок 3

Рисунок 4 - Общий вид весов XPR206DR/A, XPR206CDR/A, XPR226DR/A, XPR226DRQ/A

XPR226CDR/A, XPR226CDR, XPR105/A, XPR105DR/A, XPR205/A, XPR205DR/A, XPR225DR/A, XPR205DU/A, XPR225DU/A, XPR205D5/A, XPR305D5/A, XPR305D5Q/A, XPR204/A, XPR304/A

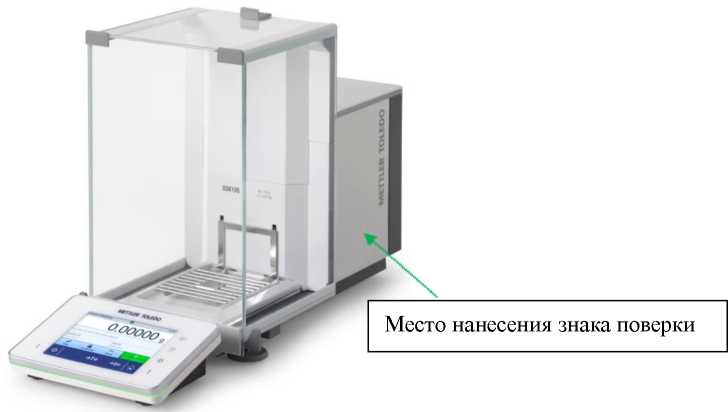

Рисунок 5 - Общий вид весов XSR105/A, XSR105DU/A, XSR205DU/A, XSR225DU/A, XSR64/A, XSR104/A, XSR204/A, XSR204DR/A, XSR304/A

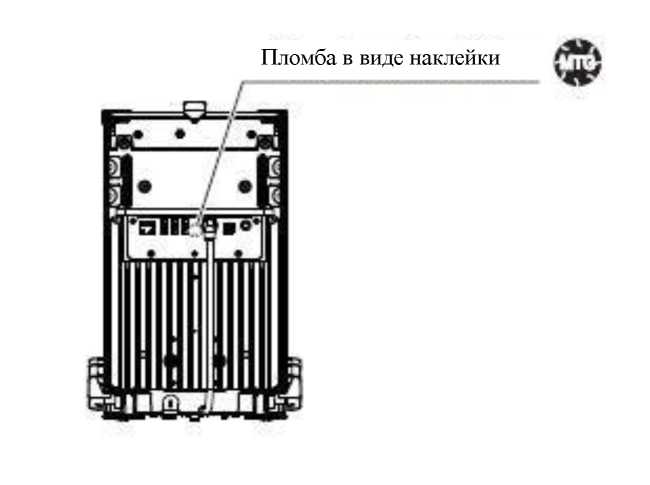

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя: поверх защитного винта для блокировки кнопки запуска сервисного режима работы весов. Схема пломбирования приведена на рисунке 6.

Рисунок 6 - Пломбировка взвешивающего модуля, вид сзади

Серийный номер и буквенно-цифровое обозначение модификации приведено на маркировочном шильдике в виде наклейки, расположенной на боковой стенке взвешивающего модуля. Пример маркировки приведен на рисунке 7.

На маркировочном шильдике указана следующая информация:

• 1. Номер в Государственном реестре средств измерений РФ

• 2. Класс точности по ГОСТ OIML R76-1-2011

• 3. Место нанесения знака утверждения типа

• 4. Евразийское соответствие

• 5. Наименование модификации

• 6. Особый диапазон рабочих температур по ГОСТ OIML R76-1-2011

• 7. Максимальная Maх и минимальная Min нагрузка

• 8. Поверочный интервал весов e

• 9. Действительная цена деления шкалы d

• 10. Серийный номер



  Mettler-Toledc/GmbH

  SNR XXXXXXXXXXX

  Рисунок 7 - Пример маркировочного шильдика

  I

  May be covered by one or more patent(s) see. www.mt com/patentmarWng

  12V ~ 2.25A

Таблица 9 - Комплектность весов электронных лабораторных неавтоматического действия Excellence Analytical

Таблица 2 - Метрологические характеристики модификаций весов XPR26/A, XPR26PC/A, XPR26PC, XPR26DR/A, XPR36/A, XPR36C/A, XpR^

Таблица 3 - Метрологические характеристики модификаций весов XPR105/A, XSR105/A, XPR105DR/A, XSR105DU/A, XPR205/A, XPR205DR/A, XPR205DU/A, XSR205DU/A, XPR225DR/A, XSR225DU/A, XPR205D5/A, XPR305D5/A, XPR305D5Q/A

Таблица 4 - Метрологические характеристики модификаций весов XSR64/A, XSR104/A, XPR204/A, XSR204/A, XSR204DR/A, XPR304/A, XSR304/A

Таблица 5 - Метрологические характеристики для всех модификаций весов

Таблица 6  - Метрологические характеристики для применения весов в качестве

компараторов по Г осударственной поверочной схеме для средств измерений массы

Примечание - для применения весов в качестве компараторов необходимо в весах отключить функцию "компенсация дрейфа нуля" в соответствии с Руководством по эксплуатации.

Таблица 7 - Классы точности гирь по ГОСТ OIML R 76-1-2011/разряды эталонов и номинальные значения массы гирь, поверяемых на весах, используемых в качестве компараторов.

Таблица 8 - Основные технические характеристики
