Принцип действия анализаторов MP при измерении температуры плавления, температуры помутнения основан на изменении оптических свойств образца. Регулировка температуры осуществляется под управлением встроенного датчика температуры Pt100. Стеклянный капилляр c внешним диаметром не более 1,8 мм, заполненный образцом, помещается в печь и нагревается с заданной скоростью, при этом излучаемый диодом свет проходит по световоду и попадает на образец. В процессе плавления пропускание света образцом и, следовательно, измеряемая фотоэлементом интенсивность света увеличивается. При достижении определенного значения коэффициента светопропускания (20 %) образец считается расплавившимся. В момент плавления образца температура печи регистрируется, корректируется и выводится на дисплей, как температура точки плавления образца. По окончании анализа вентилятор охлаждает прибор до заданной начальной температуры.

Анализаторы температуры плавления MP выпускаются в двух модификациях: MP55 и MP 80, которые отличаются диапазоном измеряемых температур.

Анализаторы MP55, MP80 позволяют определять промежуточную температуру плавления (температуру плавления в открытом капилляре). Регулировка температуры осуществляется под управлением встроенного датчика температуры Pt100. Измерение температуры плавления в открытом капилляре производится следующим образом: капиллярную трубку, содержащую столбик жира (длиной 10 мм), кристаллизованного при определенных условиях, погружают в капиллярную трубку с водой, которую затем нагревают с заданной скоростью. Температура, при которой жир на поверхности столбика начинает плавиться и жировой столбик всплывает внутри капилляра под действием архимедовой силы, регистрируется как температура плавления в открытом капилляре. Точка плавления вещества в открытом капилляре определяется путем анализа цифрового изображения. Алгоритм анализа видеоизображения автоматически регистрирует температуру, при которой столбик вещества в капилляре начинает подниматься, как точку плавления в открытом капилляре, полученное значение выводится на дисплей. По окончании анализа вентилятор охлаждает прибор до заданной начальной температуры.

В анализаторе MP80 имеется режим измерения температуры кипения. Регулировка температуры осуществляется под управлением встроенного датчика температуры Pt100. В этом случае с помощью пипетки образец объемом 100 мкл помещается в широкий капилляр диаметром 3 мм. Образование пузырьков пара при кипении регистрируется фотоэлементом по изменению интенсивности проходящего света. За температуру кипения принимается температура при которой пузырьки пара выделяются с частотой 0,6 Гц. Поскольку температура кипения зависит от давления, результат измерения пересчитывается к нормальным условиям, используя показания встроенного калиброванного барометра, и выводится на дисплей. По окончании анализа вентилятор охлаждает прибор до заданной начальной температуры.

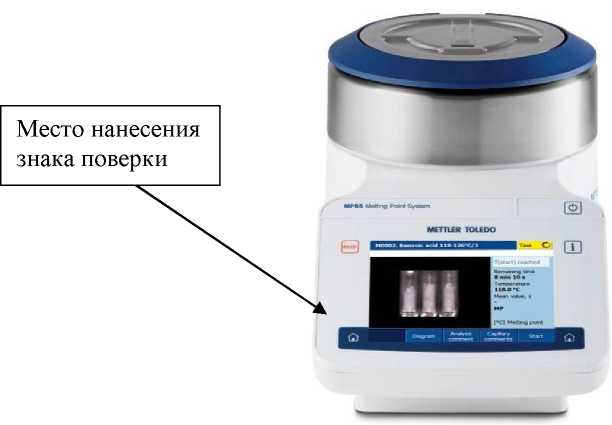

Общий вид анализаторов представлен на рисунке 1. Место нанесения знака поверки указано стрелкой. Пломбирование анализаторов температуры плавления MP не предусмотрено.

Рисунок 1 - Общий вид анализаторов температуры плавления MP

Анализаторы состоят из электронного блока управления и измерительной ячейки, включающей в себя программируемую печь, цветную MP80 или монохромную MP55 встроенную видео камеру с шестикратным увеличением для записи проводимых экспериментов с возможностью последующего воспроизведения на жидкокристаллическом сенсорном дисплее и фотометрическое регистрирующее устройство. На передней панели блока управления расположен цветной жидкокристаллический сенсорный дисплей и клавиатура для задания режимов нагрева, пуска и остановки заданной температурной программы. Блок управления и измерительная ячейка конструктивно объединены.

Дополнительно к анализаторам может быть подключен через интерфейс USB принтер USB-P25, позволяющий распечатать результаты анализа, а также USB-клавиатура, считыватель (сканер) штрих кода.

Анализаторы температуры плавления позволяют производить видеозапись соответствующего процесса плавления целиком в формате AVI с возможностью последующего воспроизведения.

Все полученные данные на анализаторе MP80 могут быть сохранены в форматах PDF и ASCII и перенесены на компьютер при помощи SD-карт, флэш-карт памяти или через Ethernet кабель при наличии специализированного ПО, установленного на компьютере. Для анализатора MP55 полученные данные сохраняются в автоматическом режиме на внутренней памяти прибора в количестве десяти последних измерений, каждое последующее измерение записывается на место десятого, либо могут быть распечатаны на USB принтере USB-P25, подключаемому через USB интерфейс прибора.

Таблица 4 - Комплектность

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
