Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в аналого-цифровом преобразователе в цифровой код, и результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала. Все модели весов оснащаются ветрозащитной витриной.

Весы предназначены для решения ряда специфических задач: взвешивания королька и корточки в пробирном анализе, взвешивания стентов и фильтров (с использованием специальных приспособлений для оптимизации процесса взвешивания), пробоподготовки для элементного анализа и т.п.

Весы могут быть использованы для поверки (калибровки) гирь в качестве компараторов массы при условии соответствия среднего квадратического отклонения и цены деления требованиям разделов 4 и 5 ГОСТ 8.021-2015.

Весы имеют следующие устройства и функции по ГОСТ OIML R 76-1-2011 (номера пунктов указаны в скобках):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - совмещенные устройство установки нуля и уравновешивания тары (4.6.9);

• - устройство тарирования (выборки массы тары) (Т.2.7.4);

• - устройство предварительного задания массы тары (T.2.7.5);

• - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

• - устройство индикации отклонения от нуля (п.4.5.5.);

• - полуавтоматическое устройство юстировки чувствительности (4.1.2.5);

• - обнаружение промахов (4.13.9);

• - взвешивание в различных единицах измерения массы - грамм, миллиграмм, микрограмм, карат (2.1).

Весы имеют следующие режимы работы, не связанные со взвешиванием (4.20):

• - счетный режим;

• - формулирование;

• - статистическая обработка;

• - вычисление процентных соотношений;

Весы выпускаются в разных модификациях, отличающихся метрологическими и техническими характеристиками XPR6U/A, XPR2U/A, XPR6UD5/A, XPR10/A, XPR2/A, WXTS3DU/A.

Весы XPR6U/A, XPR2U/A, XPR6UD5/A, XPR10/A, XPR2/A имеют защищенные интерфейсы передачи данных: четыре USB (одно USB устройство, 3 USB хост), один Ethernet (RJ45) для автоматического протоколирования результатов в соответствии со стандартами ISO/GLP и сохранения протоколов измерения.

Внешний вид весов показан на рисунках 1 и 2.1, 2.2.

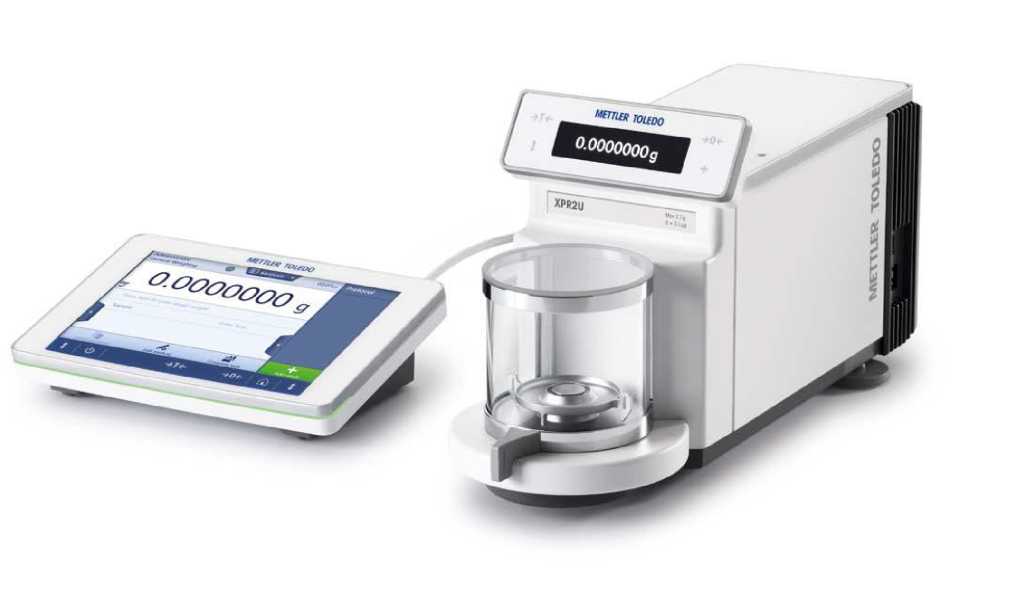

Рисунок 1 - Общий вид весов XPR6U/A, XPR2U/A, XPR6UD5/A, XPR10/A, XPR2/A

Рисунок 2.1 - Общий вид весов WXTS3DU/A

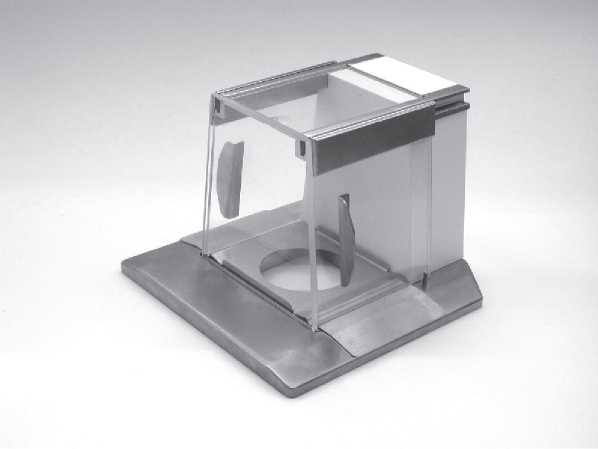

Рисунок 2.2 - Ветрозащитный кожух WXTS3DU/A

Маркировка и защитное пломбирование

Маркировка весов реализована с использованием маркировочной таблички и/или маркировочного шильдика и защитной пломбы расположенных на взвешивающем модуле.

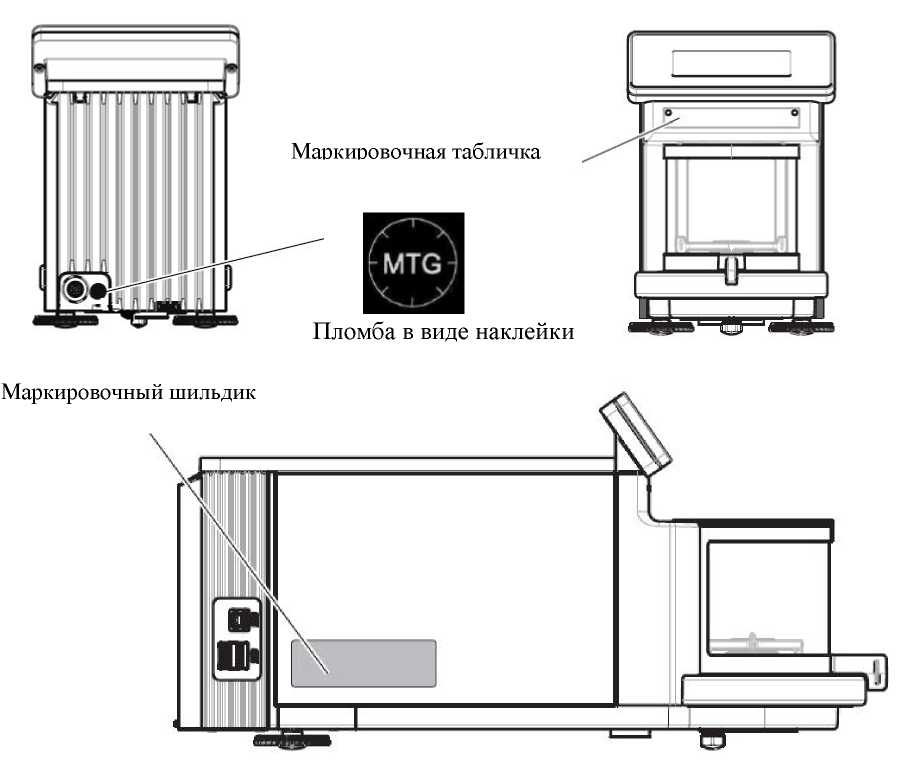

Схема маркировки весов и пломбировки от несанкционированного доступа показана на рисунке 3.

Маркировочная табличка

ч?

3

Маркировочный шильдик

Пломба в виде наклейки

Рисунок 3 - Схема пломбировки от несанкционированного доступа и маркировки весов

На маркировочной табличке указана следующая информация:

- наименование модели ;

- максимальная нагрузка Max;

- минимальная нагрузка Min;

- действительная цена деления шкалы d;

- поверочный интервал весов e.

На маркировочном шильдике указана следующая информация:

• 1. Номер в Государственном реестре средств измерений РФ

• 2. Класс точности по ГОСТ OIML R76-1-2011

• 3. Знак утверждения типа

• 4. Евразийское соответствие

• 5. Наименование модели

• 6. Особый диапазон рабочих температур по ГОСТ OIML R76-1-2011

• 7. Максимальная и минимальная нагрузка: Max..Min...

• 8. Поверочный интервал весов: e

• 9. Действительная цена деления шкалы: d

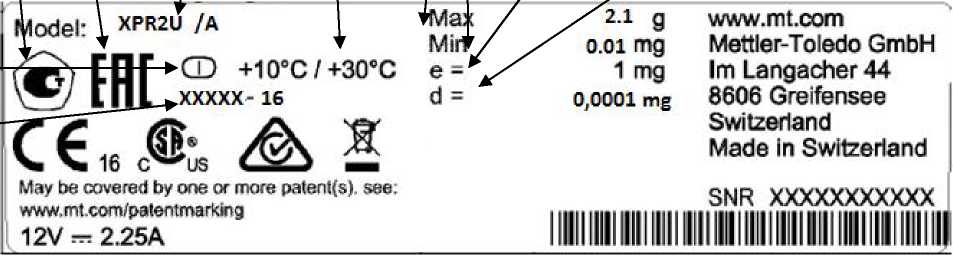

  Пример маркировочного шильдика приведен на рисунке 4:

  5

  2

  1




  Рисунок 4 - Маркировочный шильдик

Таблица 4 - Комплектность

Таблица 2 - Метрологические характеристики весов

Таблица 3 - Технические характеристики весов
