Принцип действия компараторов основан на компенсации массы сличаемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе сличаемого груза, преобразуется в цифровой, обрабатывается, после чего результат измерения выводится на дисплей терминала.

Конструктивно компараторы состоят из взвешивающего модуля и терминала. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Терминал оснащен сенсорной панелью для отображения результатов измерений и управления компаратором.

Компараторы модификаций XPE2U, XP2U, XPE6U, XP6U, XPE6, XP6, XPE26C, XPE56C, XPE205, XPE205CDR, XS205DU, XPE505C, XPE204, XS204, XS204SX, XPE504, XPE2004SC, XS2004SX, XPE5004SC, XPE1203S, XPE2003SC, XPE5003SC, XS5003SXDR, XPE10003SC, XPE26003LC, XS26003LX, XPE64003LC, XS64003LХ оснащены ветрозащитной витриной.

Компараторы снабжены следующими устройствами и функциями:

• - устройство установки по уровню с индикатором уровня;

• - устройство первоначальной установки нуля;

• - устройство слежения за нулем;

• - полуавтоматическое устройство установки нуля;

• - запоминающее устройство;

• - автоматическое устройство юстировки чувствительности встроенным грузом;

• - индикация стабильности показаний;

• - статистическая обработка результатов измерений.

Компараторы оснащены последовательным интерфейсом RS232C, а также могут быть дополнительно оснащены интерфейсами Ethernet, LocalCan, Bluetooth, MiniMettler, PS/2 для подключения различных периферийных устройств.

Общий вид компараторов представлен на рисунках 1, 2, 3 и 4.

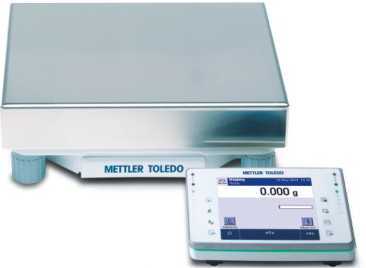

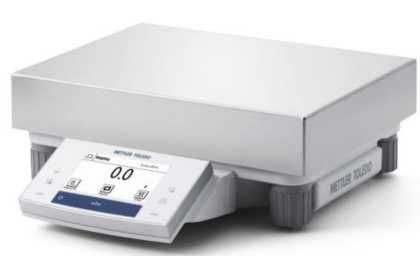

Рисунок 1 - Общий вид компараторов массы XP

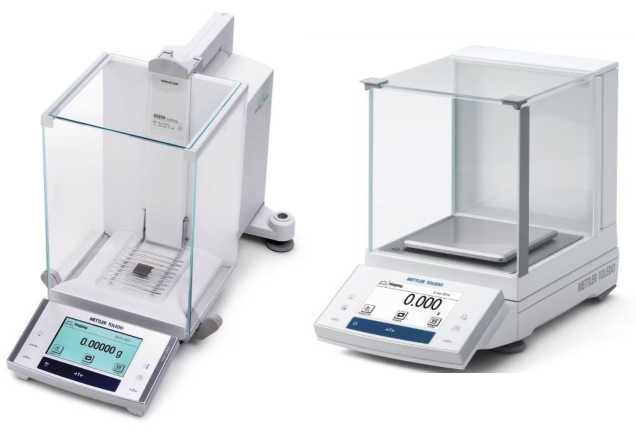

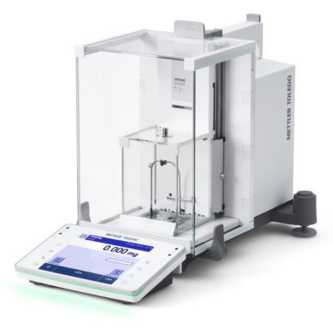

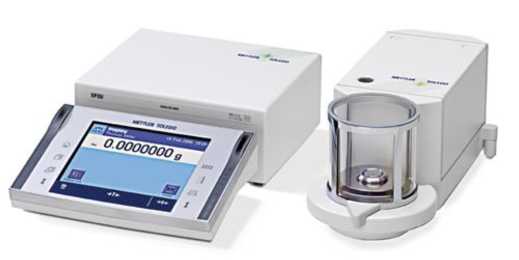

Рисунок 2 - Общий вид компараторов массы XPE

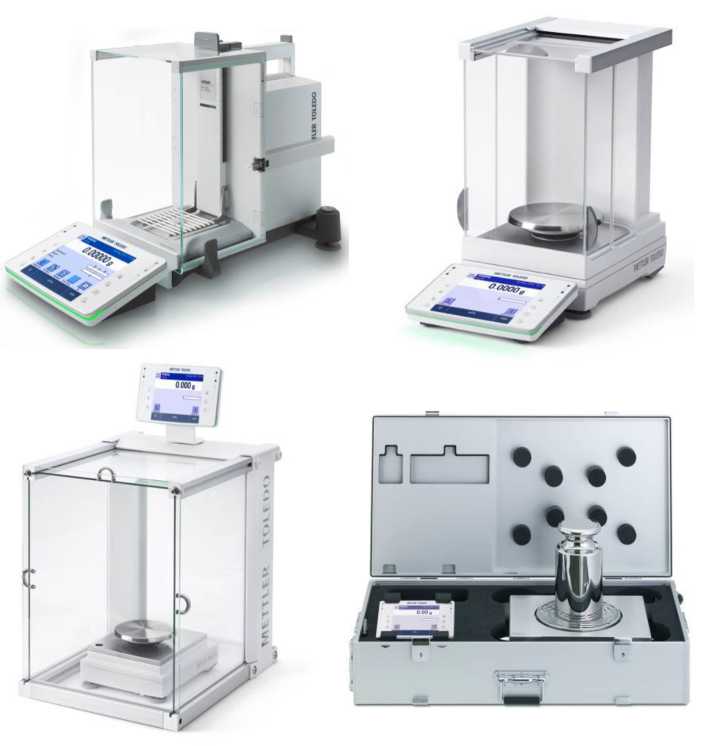

Рисунок 3 - Общий вид компараторов массы XS

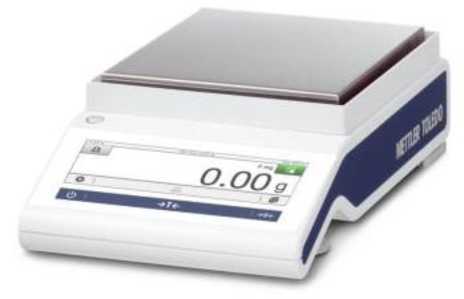

Рисунок 4 - Общий вид компараторов массы MS

Обозначение исполнения модификаций имеет вид: [Y1](E)[Y2][Y3](U)(S)(TS)(L)(T)(C)(DR)(DU)(X),

где Y1 - условное обозначение конструкции:

XP - профессиональный уровень;

XS - стандартный уровень;

MS - базовый уровень;

E - если присутствует в моделях компараторов с расширенной функциональностью: цветовой индикацией состояния, обнаружением статического заряда;

Y2 - условное обозначение максимальной нагрузки (Max) - от 1 до 4 цифр;

Y3 - условное обозначение действительной цены деления шкалы (d) - 1 цифра;

S, TS, L - условное обозначение размера платформы компаратора;

C - условное обозначение модификаций компараторов со встроенным специализированным программным обеспечением и/или самоцентрирующимся грузоприемным устройством;

DR, DU - условное обозначение модификаций компараторов со вспомогательным цифровым показывающим устройством с отличающимся делением;

T - условное изображение модификаций компараторов с транспортным кейсом-весовым столом;

X - условное обозначение модификаций компараторов во взрывобезопасном исполнении. Компараторы отличаются исполнением корпуса, терминала, грузоприемной платформы и выпускаются в исполнениях модификаций, приведенных в таблице 1.

Таблица 1

Схема пломбировки компараторов от несанкционированного доступа приведена на рисунке 5.

Место пломбировки

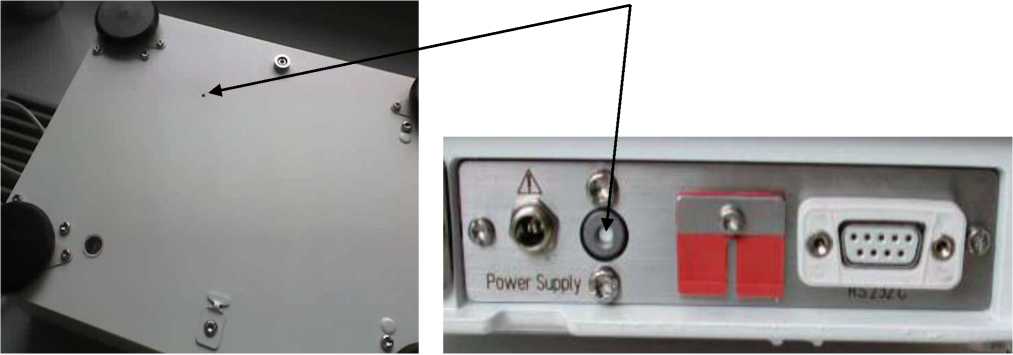

Рисунок 5 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки

Таблица 6 -

Значения максимальной нагрузки (Мах), действительной цены деления (d), среднего квадратического отклонения показаний для модификаций компараторов приведены в таблице 3.

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Лист № 7 Всего листов 8 Масса и габаритные размеры модификаций компараторов приведены в таблице 4.

Таблица 4

Таблица 5 - Основные технические характеристики
