Принцип действия компараторов основан на компенсации нагрузки, приложенной к грузоприемному устройству, магнитной силой Лоренца, действующей на катушку с током в магнитном поле постоянного магнита. Катушка механически связана через рычажную систему с грузоприемным устройством так, что проходящей по ней электрический ток уравновешивает приложенную нагрузку. Электрический ток, пропорциональный величине нагрузки, преобразуется в цифровой сигнал и обрабатывается контроллером, после чего результат измерения выводится на дисплей терминала.

Конструктивно компараторы состоят из взвешивающего модуля и модуля управления. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Терминал модуля управления оснащен сенсорной панелью для отображения результатов измерений и управления компаратором.

Компараторы АХ выпускаются в тринадцати модификациях: АХ106, АХ106Н, АХ107Н, АХ206, АХ1006, АХ1005, АХ2005, АХ1004, АХ10005, АХ12004, АХ16004, АХ32004, АХ64004, различающихся максимальными допускаемыми нагрузками, дискретностью отсчета, пределами допускаемого значения среднего квадратического отклонения результата измерений разности масс (СКО) для 10-и взаимозависимых циклов АВА, габаритными размерами.

Взвешивающий модуль компараторов модификаций AX106, AX106H, AX107H, АХ206, AX1004, AX1005, AX1006, АХ2005, AX10005, AX12004 состоит из двух раздельных блоков -измерительного и процессорного, соединенных друг с другом специальным кабелем.

Компараторы модификаций AX106, AX106H, AX107H, АХ206, AX1004, AX1005, AX1006, АХ2005, AX10005 имеют подвесную грузоприемную платформу (чашку), компаратор AX12004 дополнительно имеет устройство нагружения в виде поворотной платформы с двумя площадками и ручным управлением.

Модификации AX106H, AX107H, AX1006, AX10005, AX16004 и AX32004 имеют устройство  нагружения  в  виде  поворотной платформы  с  четырьмя площадками  и

автоматическим управлением.

Компараторы укомплектованы двумя внутренними грузами для их автоматической настройки. Компараторы имеют дополнительные встроенные грузы-противовесы: AX106, AX106H, AX107H, AX1004, AX1005, AX2005 - 4 груза, AX10005 и АХ1006 - 8 грузов, AX206, AX12004 - 5 грузов, AX16004 - 11 грузов, AX32004 - 13 грузов, имеющие разные номинальные значения массы, которые позволяют производить определение мер массы методом сличения до наибольшего предела измерения.

Компараторы имеют следующие режимы работы:

• - юстировки чувствительности встроенным грузом;

• - автоматического выключения.

Компараторы оснащены стеклянным защитным кожухом с возможностью конфигурации его формы.

Терминал компараторов имеет графический интерфейс TouchScreen (сенсорный дисплей) для выбора функций управления компараторами.

Компараторы имеют следующие устройства и функции:

- индикации стабильности показаний (Stability Detector);

- фильтрации вибраций (Weighing Quality Adaptor);

- управления инерционностью взвешивания (Weighing Mode Adaptor);

- взвешивания в различных единицах измерения массы (г, мг, мкг, карат);

- счета количества взвешиваемых образцов;

- настройки встроенными грузами или внешней гирей;

- автоматического запроса на выполнение настройки при изменении температуры (proFACT);

- автоматического открывания защитного кожуха (SmartSense);

- аналоговой индикации нагрузки (SmartTrac);

- хранения в памяти и вызов до 8-ми индивидуальных конфигураций методов взвешивания;

- задания нижней границы индикации диапазона взвешивания.

Встроенный настраиваемый последовательный интерфейс передачи данных стандарта RS232C/CL и, дополнительно устанавливаемый интерфейс LocalCan, позволяют подключение различных периферийных устройств (принтеров: RS-P42, LC-P43, LC-P45; дополнительного дисплея RS/LC-BLD; ножной педали LC-FS, компьютера и т.п.). Интерфейс LocalCan позволяет подключить одновременно к компараторам до 5-ти различных периферийных устройств.

Электропитание компараторов осуществляется от сети переменного тока через блок питания (адаптер).

Общий вид компараторов представлен на рисунках 1, 2 и 3.

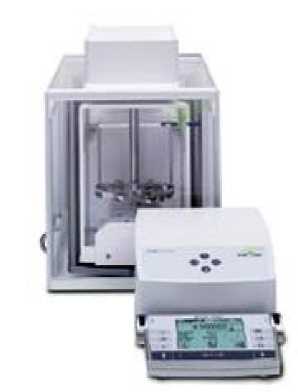

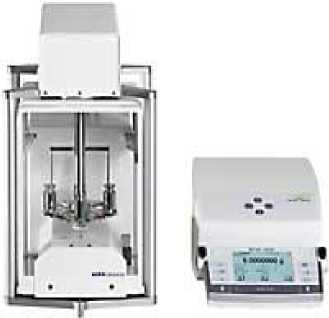

АХ106Н

АХ107Н

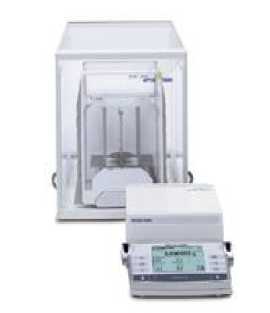

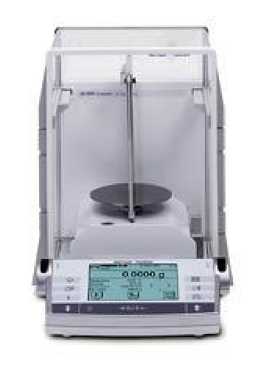

Рисунок 1 - Общий вид компараторов АХ106Н, АХ107Н и АХ 106, АХ206

АХ106, АХ206

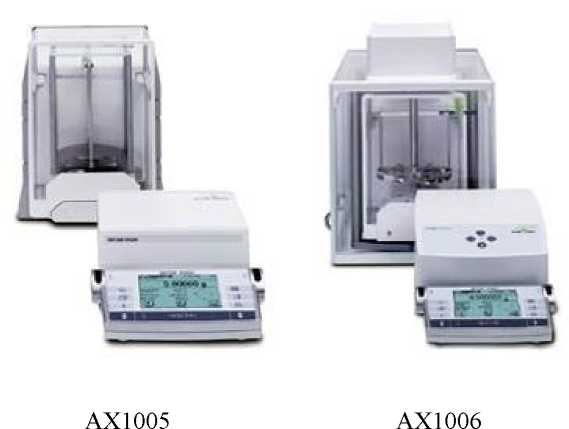

Рисунок 2 - Общий вид компараторов АХ1004, АХ1005 и АХ1006

Рисунок 3

AX16004, AX32004, AX64004

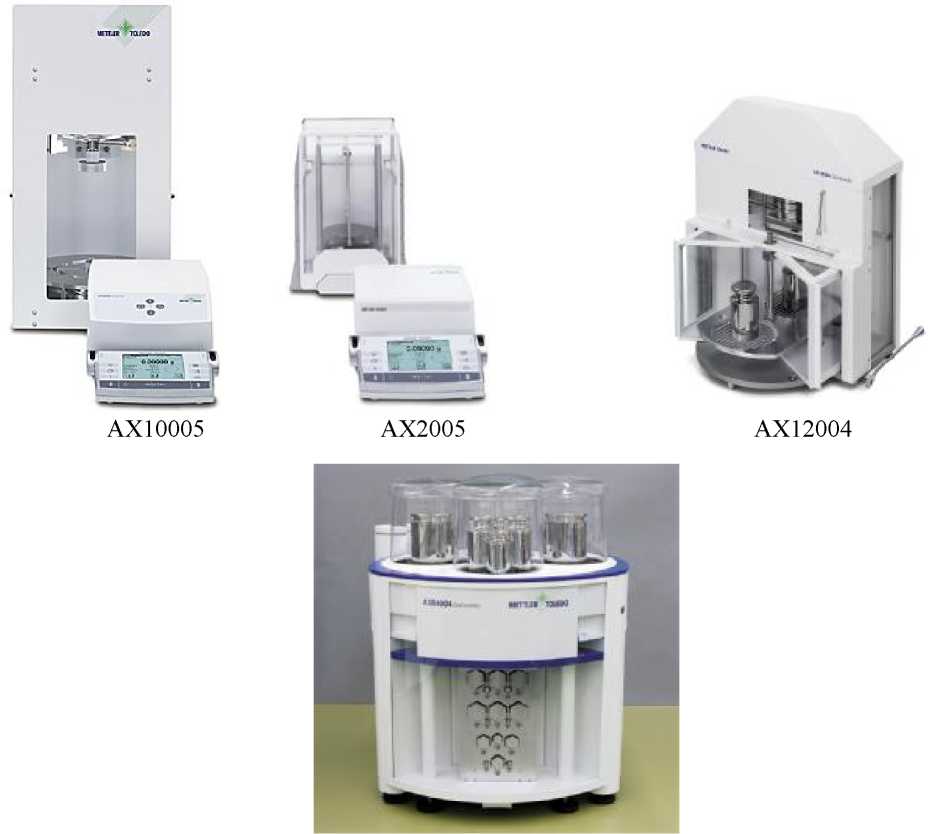

- Общий вид компараторов АХ10005, АХ2005, АХ12004 и

AX16004, AX32004, AX64004

Для защиты компараторов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, модуль управления пломбируют поверх винтов стяжки корпуса контрольной этикеткой изготовителя. В случае вскрытия контрольная этикетка деформируется путем разделения контрольного рисунка, на месте удаления остаётся несмываемый след от этикетки. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на модуль управления представлены на рисунке 4.

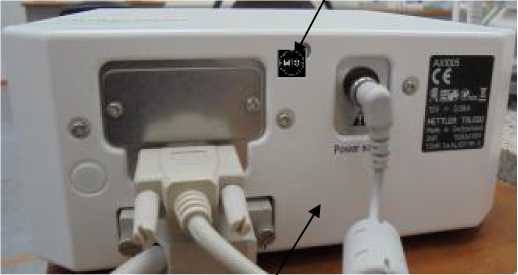

Место пломбировки

Место нанесения знака поверки

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на модуль управления

Рисунок 5 - Защитная пломба

Рисунок 6 - Пример заводской маркировки компараторов

Таблица 7 - Комплектность компараторов массы АХ

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Таблица 6 - Основные технические характеристики
