Принцип действия анализаторов основан на изменении оптических свойств образца при его регулируемом нагреве. Стеклянный капилляр c внешним диаметром не более 1,8 мм, заполненный образцом, помещается в печь и нагревается с заданной скоростью, при этом излучаемый диодом свет проходит по световоду и попадает на образец. В процессе нагревания пропускание света образцом увеличивается. Интенсивность пропускания измеряется фотоэлементом. При достижении определенного значения коэффициента светопропускания образец считается расплавившимся. В момент плавления образца температура печи регистрируется и выводится на дисплей. По окончании анализа печь охлаждается до заданной начальной температуры.

Анализаторы состоят из электронного блока управления и измерительной ячейки, включающей в себя программируемую печь, цветную встроенную видео камеру с девятикратным (MP30, MP55, MP70, MP80, MP90) или двух с половиной кратным (DP70, DP90) увеличением для видеозаписи проводимых измерений (испытаний) с возможностью последующего воспроизведения на жидкокристаллическом сенсорном дисплее, а так же фотометрическое регистрирующее устройство с анализатором регистрируемых изображений в автоматическом режиме. Регулировка температуры в печи осуществляется под управлением встроенного датчика температуры Pt100. На передней панели блока управления расположен цветной жидкокристаллический сенсорный дисплей и клавиатура для задания режимов нагрева, пуска и остановки заданной температурной программы. Блок управления и измерительная ячейка конструктивно могут быть объединены.

Анализаторы выпускаются в семи модификациях: MP30, MP55, MP70, MP80, MP90, DP70, DP90, которые отличаются диапазоном измеряемых температур и особенностями конструкции.

Анализаторы MP55, MP80 позволяют определять температуру плавления в открытом капилляре (промежуточную температуру плавления, температуру скольжения). Измерение температуры плавления в открытом капилляре (промежуточной температуры плавления, температуры скольжения) производится следующим образом: капиллярную трубку, содержащую столбик жира (длиной приблизительно 10 мм), кристаллизованного при определенных условиях, погружают в капиллярную трубку с водой, которую затем нагревают с заданной скоростью. Температура, при которой жир на поверхности столбика начинает плавиться и жировой столбик всплывает внутри капилляра под действием архимедовой силы, регистрируется как температура плавления в открытом капилляре.

В анализаторе MP80 имеются режимы измерения температуры кипения и температуры помутнения. В этом случае с помощью пипетки образец приблизительно объемом 100 мкл помещается в широкий капилляр диаметром 3 мм. Образование пузырьков пара при кипении или изменение цвета регистрируется фотоэлементом по изменению интенсивности проходящего света. За температуру кипения принимается температура, при которой пузырьки пара выделяются с определенной частотой. За температуру помутнения принимается температура изменения прозрачности образца. Результат измерения температуры кипения может быть пересчитан к нормальным условиям.

Анализаторы DP70, DP90 позволяют определять температуры каплепадения-размягчения. Точка каплепадения определяется как температура, при которой первая капля пробы помещенного в анализатор исследуемого вещества, расплавленного путем медленного нагревания, падает из тестовой чашки через отверстие диаметром 2,8 мм. Точка размягчения определяется как температура, при которой проба помещенного в анализатор исследуемого вещества, размягченного в результате медленного нагревания в тестовой чашке, вытягивается на 19 мм из отверстия диаметром 6,35 мм.

Анализаторы DP90 могут быть подключены к блоку внешнего охлаждения.

Дополнительно к анализаторам может быть подключен через интерфейс USB принтер USB-P25, позволяющий распечатать результаты анализа, а также USB-клавиатура, считыватель (сканер) штрих кода.

Анализаторы позволяют производить видеозапись процессов при определении температур плавления, помутнения, кипения, каплепадения-размягчения вещества в формате AVI с возможностью последующего воспроизведения.

Полученные на анализаторах результаты могут быть сохранены в форматах PDF и ASCII и перенесены на компьютер при помощи SD-карт (MP70, MP80, MP90, DP70, DP90), флэш-карт памяти (MP30, MP55, MP70, MP80, MP90, DP70, DP90) или через Ethernet кабель (MP70, MP80, MP90) при использовании специализированного ПО LabX соответствующей версии, устанавливаемого на внешний компьютер.

Маркировочная табличка размещена на боковой или задней панели блока управления, в зависимости от модификации анализатора. Серийный номер имеет цифровой формат, нанесен типографским способом.

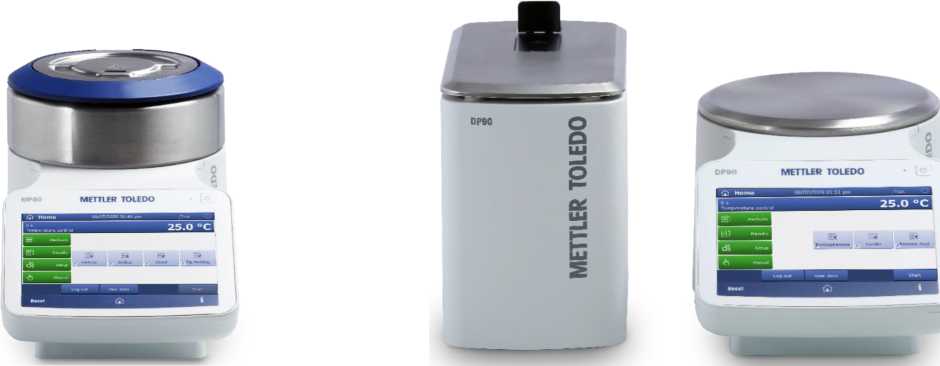

Общий вид анализаторов представлен на рисунке 1.

а)                                                  б)

Рисунок 1 - Общий вид анализаторов, выполненных в едином корпусе (а) и анализаторов, включающих блок управления и измерительную ячейку (б)

Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
