ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2634

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2634

Лист № 1 Регистрационный № 40331-14 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Станции автоматические метеорологические Vantage Pro2

Станции автоматические метеорологические Vantage Pro2 (далее - станции Vantage Pro2) предназначены для автоматических измерений метеорологических параметров: скорости и направления воздушного потока, температуры воздуха, относительной влажности воздуха, атмосферного давления, количества атмосферных осадков, энергетической освещенности.

Принцип действия станций Vantage Pro2 основан на измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код преобразователем измерительным (контроллером) и поступают в модуль центрального устройства для обработки, отображения на дисплее станции.

Конструктивно станции Vantage Pro2 построены по модульному принципу.

Станции Vantage Pro2 состоят из модуля измерительного, модуля центрального устройства и вспомогательного оборудования. Станции Vantage Pro2 имеют следующие измерительные каналы: скорости и направления воздушного потока, температуры воздуха, относительной влажности воздуха, атмосферного давления, количества атмосферных осадков, энергетической освещенности, температуры и относительной влажности воздуха (внутри помещения).

Модуль измерительный состоит из первичных измерительных преобразователей температуры и влажности воздуха, энергетической освещенности, количества осадков, скорости и направления воздушного потока и преобразователя измерительного. Первичный преобразователь скорости и направления воздушного потока расположен на траверсе.

Модуль центрального устройства состоит из коммуникационных модулей, микропроцессора, первичного преобразователя давления, первичных преобразователей температуры и влажности воздуха (внутри помещения). Модуль центрального устройства представляет из себя консоль, которая устанавливается в помещении.

Станции Vantage Pro2 работают непрерывно (круглосуточно). Для обмена информацией станции Vantage Pro2 имеют последовательный интерфейс RS485 или радиомодем стандарта GSM. Станции Vantage Pro2 при использовании последовательного интерфейса RS485 или радиомодема стандарта GSM могут быть удалены от консоли до 300 м.

Станции Vantage Pro2 имеют бездисплейный бескабельный модуль «Wireless Weather Envoy» и проводной модуль «Cabled Weather Envoy» управления метеостанцией, который собирает и хранит метеоданные с помощью программного обеспечения WeatherLink, передаёт данные на компьютер и позволяет рассмотреть текущие значения, графики и зарегистрированные максимальные, минимальные или суммарные значения метеопеременных за разные периоды времени.

Знак поверки наносится на свидетельство о поверке и (или) формуляр.

Заводской номер наносится на центральное устройство в виде наклейки.

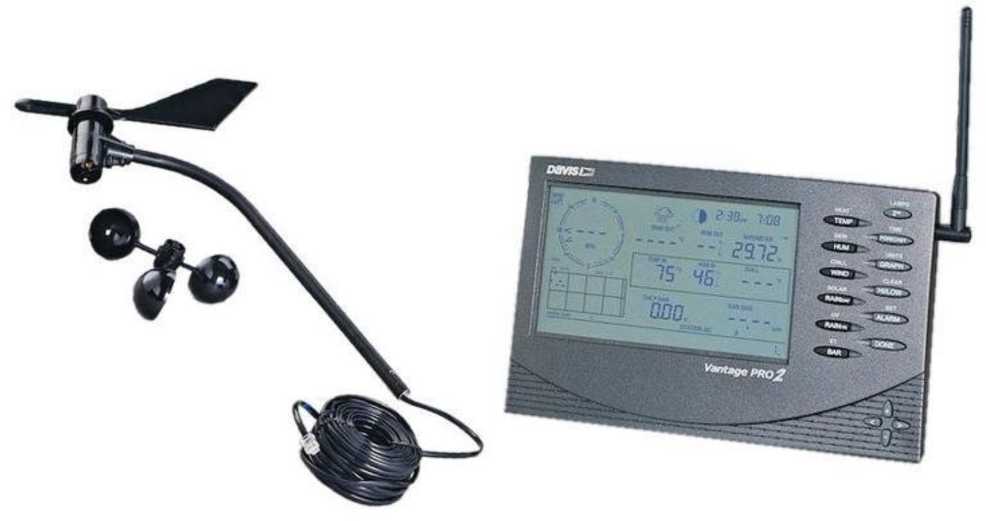

Общий вид станций Vantage Pro2 и модулей Wireless Weather Envoy, Cabled Weather Envoy представлен на рисунках 1-5.

Схема пломбирования станций Vantage Pro2 представлена на рисунке 3.

Рисунок 1 - Общий вид модуля измерительного Vantage Pro 2

Рисунок 2 - Общий вид первичного преобразователя скорости и направления воздушного потока (слева) и модуля центрального устройства (справа)

Рисунок 3 - Схема пломбирования станций Vantage Pro2

1 - место нанесения пломб

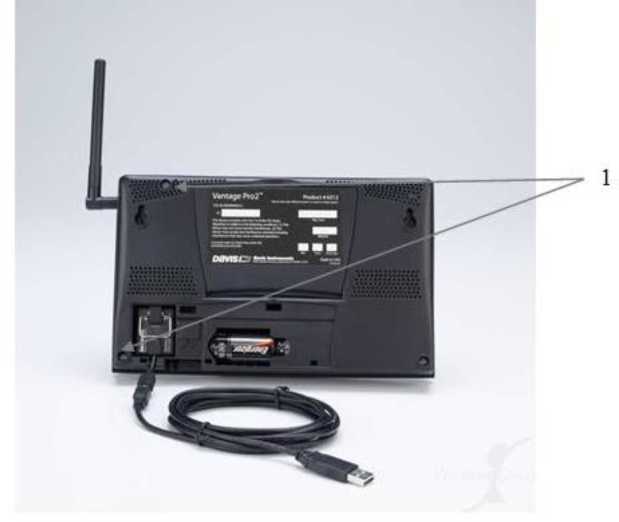

Рисунок 4 - Беспроводной модуль «Wireless Рисунок 5 - Проводной модуль «Cabled Weather Envoy»                           Weather Envoy»

Станции Vantage Pro2 имеют автономное ПО «WeatherLink» (опционально), и встроенное ПО «VPConsole» и является полностью метрологически значимым.

Автономное ПО «WeatherLink», предназначенное для отображения, настройки и хранения результатов измерений на ПК в реальном времени.

Встроенное ПО «VPConsole» обеспечивает приём данных от модуля измерительного, их отображение, анализ, проверку состояния и настройку станций Vantage Pro2, передачу данных внешним устройствам.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 — Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 — Метрологические характеристики и технические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист формуляра типографским методом и методом гравировки на модуль центрального устройства.

Таблица 4 - Комплектность станций автоматических метеорологических Vantage Pro2

приведены в разделе «Эксплуатация метеостанции» руководства по эксплуатации консоли Vantage Pro2

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Постановление Правительства РФ № 1847 от 16 ноября 2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии, мониторинга состояния и загрязнения окружающей среды»

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная Приказом Росстандарта от 25.11.2019 № 2815

Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм, утвержденная Приказом Росстандарта от 29.12.2018 № 2815

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1-10^-1 до V10⁷ Па, утвержденная Приказом Росстандарта от 06.12.2019 г. № 2900

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта 07.02.2018 № 256

Техническая документация фирмы «Davis Instruments», США

Фирма «Davis Instruments», США

Адрес: 3465 Diablo Ave. Hayward, California USA

Телефон: 1-800-358-5525

Факс: 1-800-433-9971

Web-сайт: www.davis.com

E-mail: info@Davis.com

Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2634

Лист № 1 Регистрационный № 60932-15 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа КТМ100 РУС

Счетчики газа КТМ100 РУС предназначены для измерений и вычислений объёмного расхода, объёма газа при рабочих и стандартных условиях, массового расхода, молярной массы различных неагрессивных и агрессивных газов и пара, в том числе природного, попутного нефтяного и факельных газов в однофазной области параметров.

Счетчики газа КТМ100 РУС работают по принципу измерения разности времени прохождения ультразвуковых импульсов. На обеих сторонах канала/трубопровода под определенным углом к газовому потоку устанавливаются приемопередающие блоки. Приемопередающие блоки имеют пьезоэлектрические преобразователи ультразвука, работающие попеременно как приемник и передатчик. Звуковые импульсы посылаются под углом к направлению газового потока. В зависимости от угла и скорости газового потока в результате эффектов вовлечения в движение и торможения наблюдается различное время распространения для определенного направления звуковых импульсов. Разница во времени распространения звуковых импульсов тем значительнее, чем больше скорость газового потока и чем меньше угол к направлению движения потока. Скорость газового потока складывается из разницы двух значений времени распространения независимо от значения скорости ультразвука. Изменения скорости звука в результате колебаний давления или температуры при данном методе измерения не оказывают влияния на рассчитанное значение скорости газового потока.

Конструктивно счётчик может быть изготовлен в двух исполнениях стандартном и совмещённом. В стандартном исполнении счётчик включает в себя один, два или четыре врезных приемопередающих блока (для передачи, приема и обработки ультразвуковых импульсов) и один блок обработки информации - МЦУ (для обработки сигналов от приемопередающих блоков, управления системными функциями, вычисления объемного расхода и объема газа при стандартных условиях, массового расхода и массы пара и газа, хранения данных, приема и выдачи внешних сигналов).

Счётчик в совмещённом исполнении включает в себя один, два или четыре врезных приемопередающих блока (для передачи и приема ультразвуковых импульсов), один блок обработки информации (КТМ100Н или КТМ100 Лайт) для обработки сигналов от приемопередающих блоков, управления системными функциями, вычисления объемного расхода и объема газа при стандартных условиях, массового расхода и массы пара и газа, хранения данных, приема и выдачи внешних сигналов и модуля выносного (который может дополнительно обеспечивать взаимодействие пользователя с блоком обработки информации на расстоянии).

В блоке обработки информации реализован функционал вычислителя, который позволяет привести объемный расход и объем газа в рабочих условиях к стандартным условиям, а также рассчитать массовый расход при известном и неизвестном составе газовой смеси. В функционале вычислителя реализованы следующие методы расчета физических свойств газов:

• - ГСССД МР 113-03

• - ГОСТ 30319.2-2015

• - ГОСТ 30319.3-2015

• - ГСССД МР118-2005

• - ГОСТ 30319.2-96 (GERG-91)

• - ГОСТ 30319.2-96 (NX19)

• - AGA NX 19 1962

• - ISO 12213 3 2006 SGERG 88

• - ГСССД МР273-2018

• - AGA 8 Gross method 1

- AGA 8 Gross method 2

- AGA NX-19 mod

- Гидрокарбон (Hydrocarbon).

Счётчик обеспечивает хранение минутных, часовых, суточных, месячных и пользовательских архивов не менее - 40 суток.

Блок обработки информации обеспечивает подключение и обработку поступающих от одной или нескольких (максимум трех) измерительных точек. Счётчик управляется с помощью меню и клавиш, расположенных на передней панели блока обработки информации, а также удаленно через имеющиеся интерфейсы связи. На жидкокристаллическом дисплее отображаются сообщения системы самодиагностики, результаты измерений и вычислений, данные архива, показания внешних датчиков. Дополнительное оборудование, в зависимости от модели счётчика, может включать в себя фланцы с патрубками (для монтажа приемопередающих блоков), готовый измерительный участок трубопровода с предустановленными фланцами с патрубками, устройство для врезки в трубопровод под давлением и выносной модуль.

В совмещенном исполнении блок обработки информации размещается непосредственно в месте установки приемопередающих блоков.

Модуль выносной устанавливается вне взрывоопасной зоны и позволяет пользователю удаленно взаимодействовать с блоком обработки информации счетчика.

Модуль выносной, выполняет следующие функции:

• - считывание информации от блока обработки информации;

• - визуальное представление на дисплее информации о значениях измеряемых параметров, состоянии счетчика;

• - взаимодействие с внешними устройствами через следующие интерфейсы: RS485 с поддержкой Modbus RTU, аналоговый (токовая петля), импульсный (цифровой);

• - управление работой счетчика;

• - хранение собственной конфигурации;

• - самодиагностика состояния внутренних узлов.

Конструкция приемопередающих блоков счетчиков может различаться в зависимости от параметров рабочего процесса. В таблице 1 приведены типы приемопередающих блоков.

Окончание таблицы 1___________________________________________________________

Пр имечания:

^Допускается после согласования с фирмой-изготовителем;

• ²⁾ С использованием зонда и преобразователей из сплава «хастеллой»;

• ³⁾ Специальные исполнения:

Высокотемпературные исполнения:

• - для Ex зоны 1: от минус 70°С до плюс 280°С;

• - для Ex зоны 2: от минус 70°С до плюс 260°С; Низкотемпературные исполнения:

• - от минус 196 °С до плюс 100°С;

• ⁴⁾ По запросу возможно увеличение диапазона;

• ⁵⁾ При высокой концентрации пыли, угол установки 60°;

• ⁶⁾ Возможно увеличение диаметра трубы, при установке приемопередающих блоков по хорде профиля сечения трубы;

• ⁷⁾ Специальные исполнения:

• - Высокотемпературное исполнение от минус 70°С до плюс 330°С;

• - Низкотемпературное исполнение от минус 196°С до плюс 100°С;

• ⁸⁾ Специальные исполнения:

• - опционально до 25 МПа;

• ⁹⁾ По запросу возможен диапазон до 1,8 м.

В счётчиках предусмотрена возможность измерения расхода газа, как в прямом, так и в обратном направлениях (в реверсивном режиме), а также автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин.

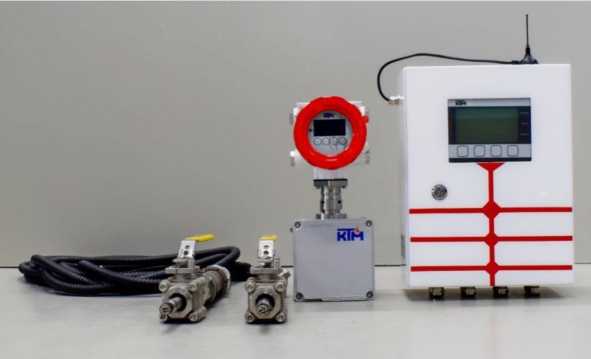

Рисунок 1 - Общий вид счетчика в стандартной модификации с приемопередающими блоками типа EX.

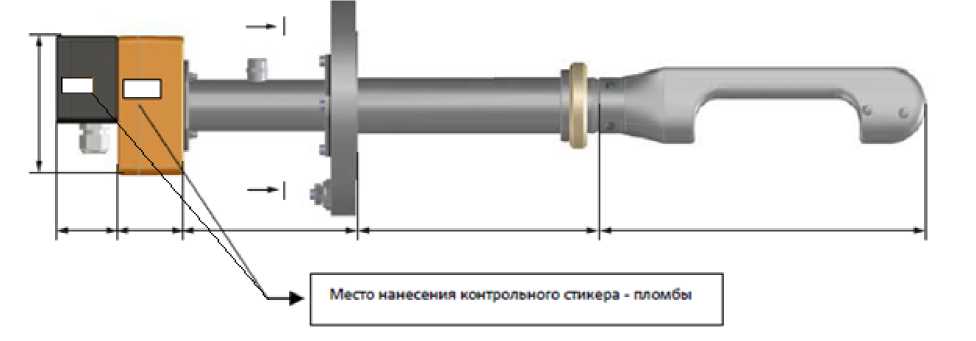

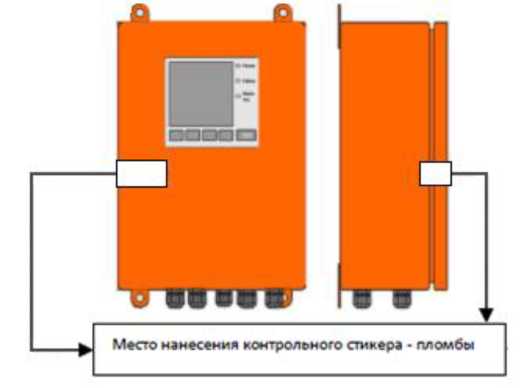

Рисунок 2 - Схема пломбирования. Блок электроники.

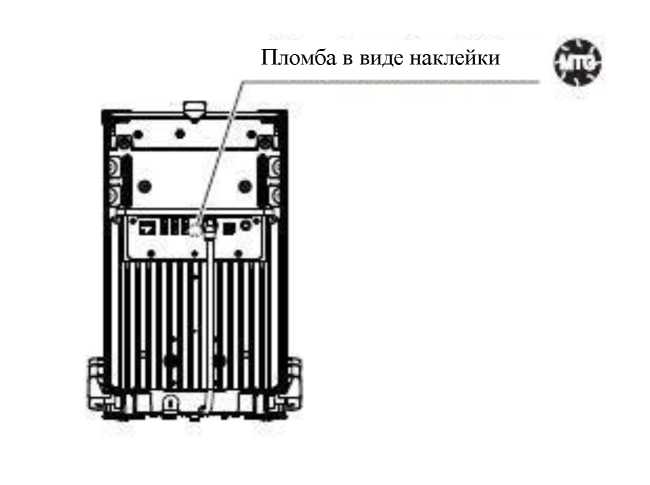

Рисунок 3 - Схема пломбирования. Приемопередающий блок.

Рисунок 4 - Общий вид счетчика КТМ100 РУС совмещённого исполнения с блоком обработки информации КТМ100Н.

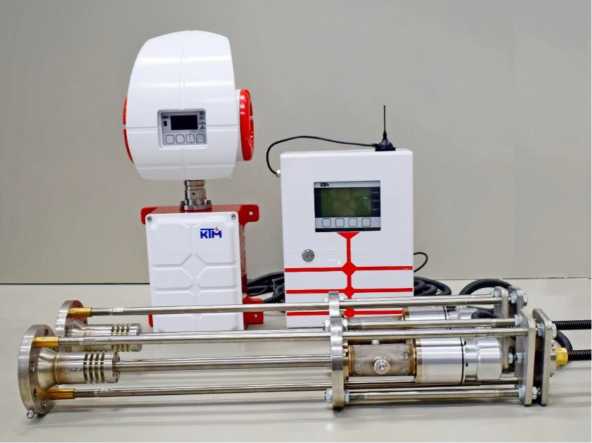

Рисунок 5 - Общий вид счетчика КТМ100 РУС совмещённого исполнения c блоком обработки информации КТМ100 Лайт.

Заводской номер счетчика наносится на маркировочную табличку и в паспорт счетчика

Программное обеспечение

Таблица 2 - Идентификационные данные ПО

Примечание - конфигурационные параметры, значения условно-постоянных величин, параметры хранения измеренной информации и другие метрологически значимые параметры определяемые, изменяемые, передаваемые в процессе эксплуатации защищены многоуровневой системой паролей доступа с обязательным протоколированием всех вмешательств. Целостность метрологически значимого ПО, не относящегося к области кода, определяют по журналам событий и состояниям специально выделенных параметров конфигурации, предназначенных для целей проверки целостности ПО в соответствии с руководством по эксплуатации. Метрологические характеристики счётчиков нормированы с учетом влияния программного обеспечения.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - высокий.

Таблица 3 - Метрологические и технические характеристики

Окончание таблицы 3

наносится на маркировочную табличку счетчика фотохимическим способом, на титульный лист в верхнем левом углу руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Раздел 1.6 Руководства по эксплуатации.

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года N 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

ТУ 4213-001-20642404-2014 Счётчики «КТМ100 РУС». Технические условия.

Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология»)

ИНН 6312102369

Адрес: РФ, 443052, Самара, ул. Земеца, д.26Б, оф. 413

Тел./факс: (846) 202-00-65

E-mail: info@ktkprom.com

Web-сайт: www.ktkprom.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального Государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19.

Фактический адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: (843) 272-70-62

Факс: (843) 272-00-32

E-mail: office@vniir.org

Регистрационный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2634

Лист № 1 Регистрационный № 75543-19 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные лабораторные неавтоматического действия Excellence Analytical

Весы электронные лабораторные неавтоматического действия Excellence Analytical (далее - весы) предназначены для статического измерения массы различных веществ и материалов.

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в аналого-цифровом преобразователе в цифровой код, и результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала. Все модели весов оснащаются ветрозащитной витриной.

К данному типу средств измерений относятся модификации: XPR26/А, XPR26PC/A, XPR26PC, XPR26DR/A, XPR36/A, XPR36C/A, XPR36C, XPR36DR/A, XPR56/A, XPR56C/A, XPR56C, XPR56DR/A, XPR106DUH/А, XPR106DUHQ/A, XPR206DR/А, XPR226DR/A, XPR226DRQ/A, XPR206CDR/А, XPR226CDR/A, XPR226CDR, XPR105/A,  XSR105/A,

XPR105DR/A, XSR105DU/A, XPR205/A, XPR205DR/А, XPR225DR/A, XPR205DU/А, XPR225DU/A, XSR205DU/А, XSR225DU/A, XPR205D5/A, XPR305D5/A, XPR305D5Q/A, XSR64/A, XSR104/A,  XPR204/A,  XSR204/A, XSR204DR/A, XPR304/A,  XSR304/A,

отличающиеся метрологическими и техническими характеристиками.

Модификации весов XPR26PC/A, XPR26PC оснащена ветрозащитной витриной специальной конструкции для оптимизации взвешивания жидкости при поверке или калибровке пипеточных дозаторов и других типов устройств для дозирования жидкостей, приводимых в действие поршнем.

Модификации XPR305D5Q/A, XPR226DRQ/A, XPR106DUHQ/A оснащены устройством для дозирования порошков и жидкостей.

Модификации весов XPR36C, XPR36C/A, XPR56C, XPR56C/A, XPR226CDR, XPR226CDR/А могут применяться в качестве компараторов в соответствии с Государственной поверочной схемой для средств измерений массы (далее - ГПС для СИ массы).

Модули терминала выпускаются в двух модификациях, отличающихся исполнением дисплея и клавиш управления:

• -  ХPR - сенсорный цветной дисплей высокого разрешения;

• -  ХSR - сенсорный цветной дисплей, дополнительные клавиши управления.

Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

- устройством установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

- полуавтоматическим устройством установки на нуль (Т.2.7.2.2);

- устройством первоначальной установки на нуль (Т.2.7.2.4);

- устройством слежения за нулем (Т.2.7.3);

- устройством тарирования (выборки массы тары) (Т.2.7.4);

- устройством предварительного задания значения массы тары (T.2.7.5);

Дополнительно весы оснащены следующими функциями:

- полуавтоматическим устройством юстировки чувствительности (4.1.2.5);

- устройством индикации отклонения от нуля (4.5.5);

- совмещенным устройством установки на нуль и устройством уравновешивания тары (4.6.9);

- устройством обнаружения промахов (4.13.9).

Режимы работы (прикладные программы), не связанные со взвешиванием (4.20):

- счетный режим;

- суммирование;

- формулирование;

- статистическая обработка;

- вычисление процентных соотношений.

Весы имеют защищенные интерфейсы передачи данных: четыре USB интерфейса (один для подключения совместимого устройства, три с функцией USB-хост), один Ethernet (RJ45) интерфейс для автоматического протоколирования результатов в соответствии со стандартами ISO/GLP и сохранения протоколов измерения.

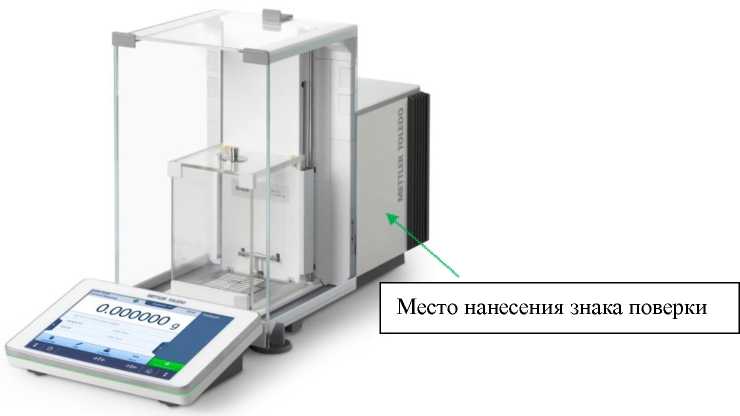

Общий вид весов и место нанесения знака поверки показаны на рисунках 1-5. Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначено стрелкой.

Рисунок 1 - Общий вид весов XPR26/A, XPR26DR/A, XPR36/A, XPR36C/A, XPR36C, XPR36DR/A, XPR56/A, XPR56C/A, XPR56C, XPR56DR/A

Место нанесения знака поверки

Рисунок 2 - Общий вид весов XPR106DUH/A, XPR106DUHQ/A

Ж X

Место нанесения знака поверки

Рисунок 3

Рисунок 4 - Общий вид весов XPR206DR/A, XPR206CDR/A, XPR226DR/A, XPR226DRQ/A

XPR226CDR/A, XPR226CDR, XPR105/A, XPR105DR/A, XPR205/A, XPR205DR/A, XPR225DR/A, XPR205DU/A, XPR225DU/A, XPR205D5/A, XPR305D5/A, XPR305D5Q/A, XPR204/A, XPR304/A

Рисунок 5 - Общий вид весов XSR105/A, XSR105DU/A, XSR205DU/A, XSR225DU/A, XSR64/A, XSR104/A, XSR204/A, XSR204DR/A, XSR304/A

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя: поверх защитного винта для блокировки кнопки запуска сервисного режима работы весов. Схема пломбирования приведена на рисунке 6.

Рисунок 6 - Пломбировка взвешивающего модуля, вид сзади

Серийный номер и буквенно-цифровое обозначение модификации приведено на маркировочном шильдике в виде наклейки, расположенной на боковой стенке взвешивающего модуля. Пример маркировки приведен на рисунке 7.

На маркировочном шильдике указана следующая информация:

• 1. Номер в Государственном реестре средств измерений РФ

• 2. Класс точности по ГОСТ OIML R76-1-2011

• 3. Место нанесения знака утверждения типа

• 4. Евразийское соответствие

• 5. Наименование модификации

• 6. Особый диапазон рабочих температур по ГОСТ OIML R76-1-2011

• 7. Максимальная Maх и минимальная Min нагрузка

• 8. Поверочный интервал весов e

• 9. Действительная цена деления шкалы d

• 10. Серийный номер



  SNR XXXXXXXXXXX

  Рисунок 7 - Пример маркировочного шильдика

  I

  May be covered by one or more patent(s) see. www.mt com/patentmarWng

  12V ~ 2.25A

  Mettler-Toledc/GmbH

Switzeda Made In Switzerland

В весах используется встроенное программное обеспечение (ПО), состоящее из двух модулей (ПО цифрового датчика веса и ПО системы). ПО взвешивающего модуля (цифрового датчика веса) выполняет функции по сбору и передаче измерительной информации. ПО модуля терминала (системы) выполняет функции по обработке и представлению измерительной информации.

Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО отображаются на дисплее терминала при включении весов или по запросу через меню ПО терминала. Весы могут использоваться со специально разработанным пользовательским программным обеспечением, разработанным для решения конкретных задач LabX, MCLink, PipetteLink, Calibry.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики модификаций весов XPR26/A, XPR26PC/A, XPR26PC, XPR26DR/A, XPR36/A, XPR36C/A, XpR^

Таблица 3 - Метрологические характеристики модификаций весов XPR105/A, XSR105/A, XPR105DR/A, XSR105DU/A, XPR205/A, XPR205DR/A, XPR205DU/A, XSR205DU/A, XPR225DR/A, XSR225DU/A, XPR205D5/A, XPR305D5/A, XPR305D5Q/A

Таблица 4 - Метрологические характеристики модификаций весов XSR64/A, XSR104/A, XPR204/A, XSR204/A, XSR204DR/A, XPR304/A, XSR304/A

Таблица 5 - Метрологические характеристики для всех модификаций весов

Таблица 6  - Метрологические характеристики для применения весов в качестве

компараторов по Г осударственной поверочной схеме для средств измерений массы

Примечание - для применения весов в качестве компараторов необходимо в весах отключить функцию "компенсация дрейфа нуля" в соответствии с Руководством по эксплуатации.

Таблица 7 - Классы точности гирь по ГОСТ OIML R 76-1-2011/разряды эталонов и номинальные значения массы гирь, поверяемых на весах, используемых в качестве компараторов.

Таблица 8 - Основные технические характеристики

наносится на маркировочный шильдик весов и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 9 - Комплектность весов электронных лабораторных неавтоматического действия Excellence Analytical

приведены в разделе 6.1 «Методы взвешивания» Руководств по эксплуатации: Весы электронные лабораторные неавтоматического действия Excellence Analytical. Модификации XPR106DUH/A, XPR106DUHQ/A, XPR206DR/A, XPR206CDR/A,    XPR226DR/A,

XPR226DRQ/A, XPR226CDR/A, XPR226CDR, XPR105/A,  XSR105/A, XPR105DR/A

XPR105DR/A, XSR105DU/A, XPR205/A, XPR205DR/A, XPR205DU/A, XSR205DU/A, XPR205D5/A, XPR225DR/A, XPR225DU/A, XSR225DU/A, XPR305D5/A, XPR305D5Q/A, XSR64/A, XSR104/A, XPR204/A, XSR204/A, XSR204DR/A,  XPR304/A, XSR304/A.

Руководство по эксплуатации" и "Весы электронные лабораторные неавтоматического действия Excellence Analytical. Модификации XPR26/A, XPR26PC/A, XPR26PC, XPR26DR/A, XPR36/A, XPR36C/A, XPR36C, XPR36DR/A, XPR56/A, XPR56C/A, XPR56C, XPR56DR/A. Руководство по эксплуатации".

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2818

Техническая документация фирмы «Mettler-Toledo GmbH», Швейцария

Фирма «Mettler-Toledo GmbH», Швейцария

Адрес: Im Langacher, 8606 Greifensee, Switzerland

Тел. +41 44 944 22 11, факс +41 44 944 30 60

E-mail: inforus@mt.com

Web-сайт: www.mt.com

ФГУП «Уральский научно-исследовательский институт метрологии»

(ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4 Телефон (факс): (343) 350-26-18, (343) 350-20-39 Web-сайт: https://www.uniim.ru

E-mail: uniim@uniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311373

В части вносимых изменений:

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2634

Лист № 1 Регистрационный № 77264-20 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-технические систем автоматизации САТН-1

Комплексы программно-технические систем автоматизации САТН-1 (далее - ПТК) предназначены для измерений входных аналоговых сигналов напряжения и силы постоянного тока, электрического сопротивления постоянному току, частоты (импульса), преобразования данных сигналов и визуализации результатов в единицах контролируемых технологических параметров, а также формирования выходных аналоговых сигналов силы постоянного тока.

Принцип действия ПТК заключается в аналого-цифровом преобразовании сигналов напряжения и силы постоянного тока, электрического сопротивления постоянному току, частоты (импульса), поступающих с соответствующих первичных преобразователей (датчиков) технологических параметров (температура, давление, перепад давления, уровень, положение, расход, частота), не входящих в состав ПТК, а также цифроаналоговом преобразовании в сигнал силы постоянного тока.

ПТК выполняет следующие функции:

• - измерение входных электрических сигналов, а также воспроизведение силы постоянного тока;

• - преобразование входных электрических сигналов в цифровой формат, пригодный для компьютерной обработки;

• - обработка полученных значений измеряемых параметров в соответствии с алгоритмом, разработанным при проектировании конкретной системы автоматизации.

ПТК включает в свой состав:

• - преобразователи для согласования уровней сигналов, гальванической развязки и/или искробезопасной защиты между первичными измерительными преобразователями, датчиками и исполнительными механизмами с одной стороны и модулями ввода-вывода аналоговых сигналов контроллеров с другой стороны, питания первичных приборов и преобразователей;

• - программируемые логические контроллеры REGUL RX00 с модулями ввода-вывода аналоговых сигналов;

• - автоматизированное рабочее место оператора (далее - АРМ) на базе промышленного компьютера с удаленным монитором и/или с сенсорным монитором (панелью).

Преобразователи и контроллеры, входящие в состав ПТК, монтируются внутри шкафов автоматически систем автоматизации, монитор АРМ устанавливается на лицевой двери шкафа либо располагается отдельно от шкафа.

Исполнение и конфигурация ПТК по составу оборудования, его количеству, требованиям к функциям определяется заказом.

ПТК предназначены для построения на их базе систем автоматизации, систем автоматического управления промышленным технологическим оборудованием и автоматизированных систем управления технологическим процессом.

ПТК предназначены для использования вне взрывоопасных зон промышленных объектов. Связь с электротехническими устройствами и датчиками, установленными во взрывоопасных зонах, осуществляется через искробезопасные цепи.

Общий вид шкафа автоматики ПТК с указанием устройств защиты от несанкционированного доступа представлен на рисунке 1.

механические замки

Пломбирование ПТК не предусмотрено. Механическая защита ПТК основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компоненты ПТК.

Программное обеспечение (далее - ПО) ПТК выполняет логические, вычислительные операции, реализует сбор, хранение, передачу, отображение данных, и включает: системное ПО контроллера (далее - СПО) и прикладное ПО (далее - ППО).

СПО предназначено для выполнения логических и вычислительных функций контроллера по реализации сбора, обработки, хранения, управления, передачи и предоставления данных. СПО устанавливается в энергонезависимую память модулей ввода/вывода аналоговых сигналов в производственном цикле на заводе изготовителя контроллера и в процессе эксплуатации изменению не подлежит, ПО модулей ввода/вывода недоступно для коррекции конечным пользователем.

ППО предназначено для отображения параметров работы контроллеров и визуализации измерительной информации на АРМ, не влияет на метрологические характеристики ПТК, доступ к нему защищен паролем.

Метрологические характеристики ПТК нормированы с учетом ПО.

Уровень защиты ПО ПТК «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и основные технические характеристики ПТК представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики ПТК

Таблица 3 - Основные технические характеристики ПТК

наносится типографским способом снизу по центру на титульные листы эксплуатационной документации и на шильдик, расположенный на передней двери шкафа.

Комплектность средства измерений Комплектность поставки представлена в таблице 4.

Таблица 4 - Комплектность ПТК

Сведения о методиках (методах) измерений приведены в разделе 1 руководства по эксплуатации.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТЕВД.421459.200ТУ Комплекс программно-технический систем автоматизации САТН-1. Технические условия

Акционерное общество «Транснефть - Верхняя Волга» (АО «Транснефть -Верхняя Волга»)

ИНН 5260900725

Адрес: 603006, Россия, г. Нижний Новгород, переулок Гранитный, дом 4/1 Телефон: (831) 438-22-00, факс: (831) 438-22-05

Web-сайт: http://uppervolga.transneft.ru

E-mail: referent@tvv.transneft.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1

Телефон: (831) 428-78-78, (831) 428-57-95

Web-сайт: http://www.nncsm.ru

E-mail: mail@nncsm.ru

Регистрационный номер 30011-13 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ООО ЦМ «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2.  Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3.  Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1

Сертификат: 028BB28700AOAC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021
