Номер по Госреестру СИ: 75563-19
75563-19 Штангенциркули
(Holex серии 41)
Назначение средства измерений:
Штангенциркули Holex серии 41 (далее - штангенциркули) предназначены для измерений длины.

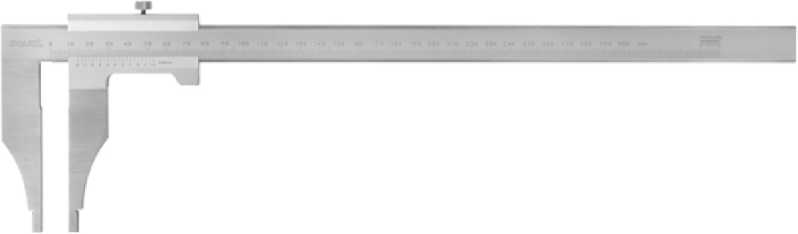

Внешний вид.
Штангенциркули
Рисунок № 1

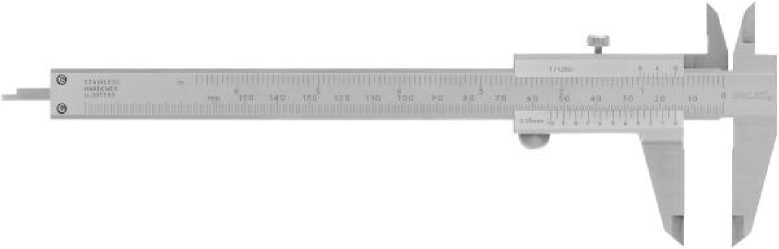

Внешний вид.
Штангенциркули
Рисунок № 2

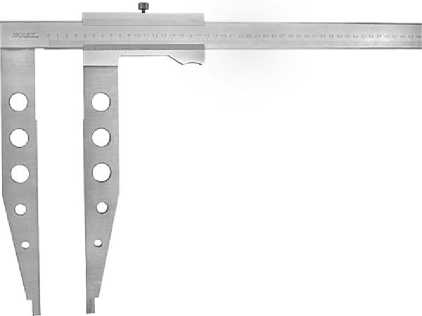

Внешний вид.
Штангенциркули
Рисунок № 3

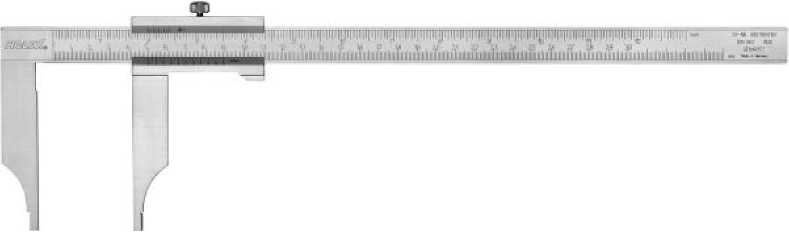

Внешний вид.
Штангенциркули
Рисунок № 4

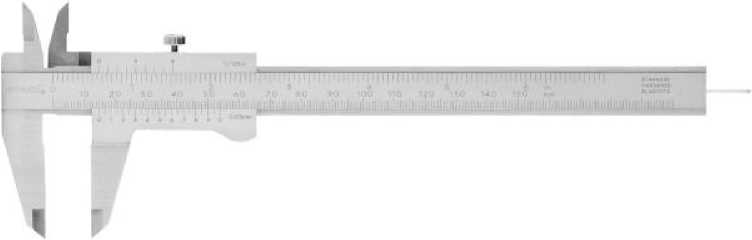

Внешний вид.
Штангенциркули
Рисунок № 5

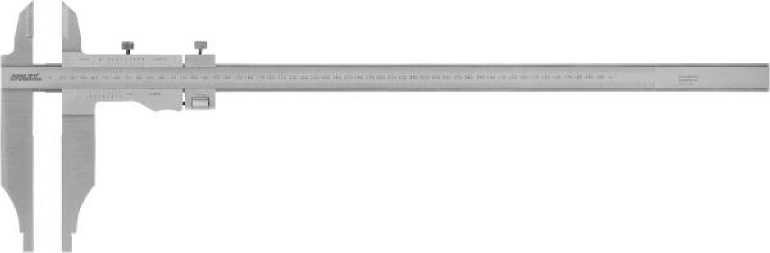

Внешний вид.
Штангенциркули
Рисунок № 6
Общие сведения
Дата публикации - 09.09.2019
Срок свидетельства - 17.07.2024
Номер записи - 172754
ID в реестре СИ - 718104
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
41 5195 2000, 41 5195, 41 5188_500, 41 5188 500, 41 5188 0-500 мм, ц.д. 0,05 мм, 41 5188, 41 5184 300, 41 5184 200, 41 5184, 41 5170 500, 41 5170 300, 41 5170, 41 2821 150, 41 0640 150, 41 0640, 41 0405 150, 41 0405, -, (0-300) мм,
Производитель
Изготовитель - Компания "Hoffmann GmbH Qualitatswerkzeuge"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 565
Выдано извещений - 15
Кол-во периодических поверок - 442
Кол-во средств измерений - 170
Кол-во владельцев - 53
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 358 дн.
Приказы РСТ, где упоминается данный тип СИ
№1695 от 2019.07.17 Об утверждении типов средств измерений
Наличие аналогов СИ: Штангенциркули (Holex серии 41)
