Сведения о средстве измерений: 57712-14 Микроскопы видеоизмерительные

Номер по Госреестру СИ: 57712-14
57712-14 Микроскопы видеоизмерительные
(MM2 Garant)

Назначение средства измерений:
Микроскопы видеоизмерительные MM2 Garant (далее по тексту - микроскопы) предназначены для измерений линейных размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.

сертификация программного обеспечения

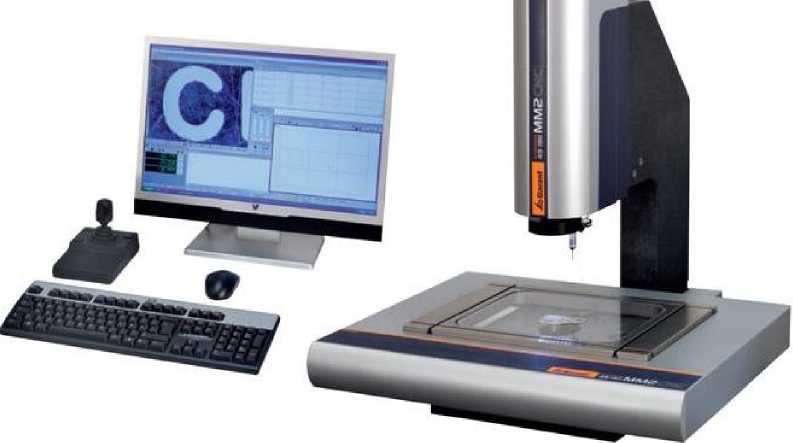

Внешний вид. Микроскопы видеоизмерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Микроскопы видеоизмерительные
Рисунок № 1
Внешний вид. Микроскопы видеоизмерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Микроскопы видеоизмерительные
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 25.06.2019
Номер записи - 148224
ID в реестре СИ - 370624
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

модификация MM2/TP20, MM2 Garant, модификация MM2/TP20, MM2 Garant,

Производитель

Изготовитель - Компания "Hoffmann GmbH Qualitatswerkzeuge"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 546 дн.

Наличие аналогов СИ: Микроскопы видеоизмерительные (MM2 Garant)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
57712-14 Микроскопы видеоизмерительные (MM2 Garant)
Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ )
68958-17 Системы видеоизмерительные (NORGAU)
Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва)
57712-14 Микроскопы видеоизмерительные (MM2 Garant)
Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ )
71098-18 Системы анализа микроструктуры объектов (AXALIT)
Общество с ограниченной ответственностью "АКСАЛИТ Софт" (ООО "АКСАЛИТ Софт") (РОССИЯ г. Екатеринбург)
57712-14 Микроскопы видеоизмерительные (MM2 Garant)
Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ )
78908-20 Системы видеоизмерительные (NORGAU)
ООО "Норгау Руссланд" (РОССИЯ г.Москва)

Все средства измерений ООО "Норгау Руссланд"
