Номер по Госреестру СИ: 56785-14
56785-14 Меры длины концевые плоскопараллельные
(Holex мод. 481050)
Назначение средства измерений:
Меры длины концевые плоскопараллельные Holex модели 481050 (далее по тексту - концевые меры длины) предназначены для использования в качестве эталонов сравнения и рабочих эталонов в области линейных измерений, для поверки и градуировки измерительного инструмента и приборов, для настройки приборов для линейных измерений всех типов.

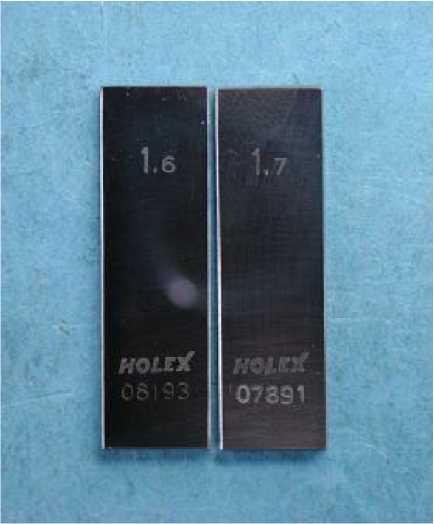

Внешний вид.
Меры длины концевые плоскопараллельные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.03.2019
Номер записи - 147151
ID в реестре СИ - 369551
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Holex мод. 481050, номинальный размер 4 мм, Holex мод. 481050, номинальный размер 1 мм, Holex мод. 481050, 3 разряд за 1 шт до 100 мм, Holex мод. 481050 (за единицу в наборе) КТ3, Holex мод. 481050 (за единицу в наборе) КТ2, Holex мод. 481050, Holex мод. 480450, Holex 481050, Holex мод. 481050, Holex, 481050 87, 481050, 480450 87, 480450, 3,4 разр. от 0,5 до100 (за 1 шт), 3 разряд, 2,5 мм, 103шт, -,
Производитель
Изготовитель - Компания "Hoffmann GmbH Qualitatswerkzeuge"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 1104
Выдано извещений - 13
Кол-во периодических поверок - 934
Кол-во средств измерений - 114
Кол-во владельцев - 38
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 360 дн.
Приказы РСТ, где упоминается данный тип СИ
№1670 от 2019.07.15 О продлении срока действия свидетельств об утверждении типа
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
Наличие аналогов СИ: Меры длины концевые плоскопараллельные (Holex мод. 481050)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Hoffmann GmbH Qualitatswerkzeuge"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31008-14 14.05.2019 |
Штангенциркули, Holex мод. 410200, 410205, 410625, 410650, 415100, 415186, 415190 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36014-15 14.04.2020 |
Индикаторы часового типа, Holex мод. 431980, 432000, 433060, 433410, 434004 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36267-14 15.05.2019 |
Нутромеры микрометрические с губками, Holex мод. 426800 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36750-15 14.04.2020 |
Нутромеры микрометрические трехточечные, Holex мод. 428990 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36751-14 14.05.2019 |
Штангенглубиномеры, Holex мод. 418000, 418300, 418500, 418520, 418542, 418802 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48406-11 08.12.2021 |
Рулетки измерительные с держателем, Holex мод. 462010 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
48466-11 08.12.2021 |
Штангенциркули с круговой шкалой, Holex Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
48512-11 15.12.2016 |
Кольца установочные, Holex Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48945-12 27.12.2021 |
Штангенциркули с электронно-цифровым отсчетным устройством, Holex Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56485-14 24.12.2023 |
Высотомеры цифровые, HC1 Garant Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
1 год | |
|
56785-14 06.03.2019 |
Меры длины концевые плоскопараллельные, Holex мод. 481050 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56983-14 06.03.2024 |
Микрометры, Holex мод. 420200, 420750, 420770, 421900 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57711-14 31.05.2024 |
Микроскопы видеоизмерительные, MM1 Garant Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
2 года | |
|
57712-14 25.06.2019 |
Микроскопы видеоизмерительные, MM2 Garant Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60155-15 13.03.2020 |
Меры длины концевые плоскопараллельные, Garant мод. 481030 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60583-15 06.05.2020 |
Штангенциркули специальные, Holex мод. 417900 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62053-15 30.10.2021 |
Штангенциркули, Garant мод. 410100, 410105, 412516, 412518, 412601, 412616, 412618 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62252-15 16.11.2021 |
Микрометры гладкие, Garant мод. 420402 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62497-15 25.11.2021 |
Штангенциркули цифровые, Holex мод. 412751, 412805, 412808, 412811, 412812 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67000-17 22.03.2022 |
Штангенрейсмасы, HOLEX серии 44 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67809-17 19.06.2022 |
Ключи динамометрические предельные, Holex серии 657272, 657277 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67810-17 19.06.2022 |
Ключи динамометрические шкальные, Holex серии 655520 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67811-17 19.06.2022 |
Ключи динамометрические электронные, Garant серии 655255, 655250 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67812-17 19.06.2022 |
Ключи динамометрические электронные, Garant серии 655550 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
71971-18 27.07.2024 |
Штангенциркули цифровые, Holex серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72136-18 20.08.2024 |
Линейки поверочные, Holex серии 46 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72228-18 24.08.2024 |
Рулетки измерительные, Garant серии 46 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72549-18 20.09.2024 |
Ключи моментные предельные, Holex серии 657352, 657500 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72548-18 20.09.2024 |
Ключи моментные электронные, Garant серии 656650 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72547-18 20.09.2024 |
Ключи моментные предельные, Garant серии 657750, 657735, 657762, 657765, 657766 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72478-18 13.09.2024 |
Отвертки моментные предельные, Holex серии 659945 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72476-18 13.09.2024 |
Отвертки моментные электронные, Holex серии 659050 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72994-18 30.10.2024 |
Штангенрейсмасы, Garant серии 44 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73653-18 27.12.2024 |
Уровни электронные, Holex серии 46 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73288-18 30.11.2024 |
Линейки измерительные металлические, Holex серии 46 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74361-19 18.03.2024 |
Угольники поверочные 90°, Garant серии 45 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74341-19 18.03.2024 |
Угломеры, Holex серии 45 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74760-19 17.04.2024 |
Микрометры, Holex серии 42 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
75564-19 17.07.2024 |
Штангенциркули цифровые, Garant серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
75563-19 17.07.2024 |
Штангенциркули, Holex серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78156-20 27.04.2025 |
Штангенглубиномеры цифровые, Garant серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78951-20 12.08.2025 |
Штангенглубиномеры, Holex серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Кто поверяет Меры длины концевые плоскопараллельные (Holex мод. 481050)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 9 | 1 | 7 | 1 | 8 | 1 | 7 | |||
| ПАО "КАМАЗ" (0043) | 4 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 5 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| АО "ГИДРОАГРЕГАТ" (RA.RU.310632) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИРЗ" (RA.RU.312795) | 4 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "КОНЦЕРН "КАЛАШНИКОВ" (RA.RU.312918) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| АО «Омсктрансмаш» (RA.RU.311326) | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 15 | 0 | 12 | 0 | 9 | 0 | 9 | ||
| ООО "ЗПП" (RA.RU.310571) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| АО "МЕХАНИЧЕСКИЙ ЗАВОД" (RA.RU.312251) | 7 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 49 | 0 | 49 | 6 | 49 | 0 | 49 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 17 | 3 | 9 | 0 | 17 | 3 | 9 | ||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 7 | 1 | 6 | 1 | 0 | 7 | 6 | 1 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 9 | 0 | 9 | 0 | 3 | 0 | 3 | ||
| ФБУ «Тверской ЦСМ» (RA.RU.311253) | РСТ | 23 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 12 | 3 | 9 | 0 | 12 | 3 | 9 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 40 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 4 | 1 | 0 | 3 | 1 | 4 | 0 | 3 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 87 | 2 | 1 | 86 | 0 | 83 | 1 | 82 | |
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 630 | 0 | 630 | 2 | 630 | 0 | 630 | ||
| АО "ММЗ "АВАНГАРД" (RA.RU.311724) | 15 | 0 | 12 | 0 | 6 | 0 | 6 | |||
| ОАО "Северный пресс" (RA.RU.310611) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ММЗ "АВАНГАРД" (RA.RU.311724) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО РМЦ "Калиброн" (РОСС RU.0001.310096) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "МЗ "АРСЕНАЛ" (RA.RU.310554) | 25 | 1 | 0 | 25 | 0 | 25 | 0 | 25 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 18 | 0 | 18 | 1 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "РКЦ "ПРОГРЕСС" (РОСС RU.001.310411) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Меры длины концевые плоскопараллельные (Holex мод. 481050)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Владимирский ЦСМ Владимирская область |
156 | 1781 |
|
ФБУ Владимирский ЦСМ Владимирская область |
1543 | 1781 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
186 | 1781 |
|
ФБУ Липецкий ЦСМ Липецкая область |
186 | 1781 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
8991 | 1781 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на футляр концевых мер длины методом наклейки и в правом верхнем углу титульного листа паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в разделе «Порядок работы и техническое обслуживание» паспорта мер длины концевых плоскопараллельных Holex модели 481050.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мерам длины концевым плоскопараллельным Holex модели 481050ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация изготовителя.
Поверка
Поверка осуществляется в соответствии с:МИ 1604-87 Методические указания «ГСИ. Меры длины концевые плоскопараллельные. Общие требования к методике поверки»;
для концевых мер длиной до 100 мм:
МИ 2079-90 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4го разрядов и рабочие классов точности 1-5 длиной до 100 мм. Методика поверки»;
для концевых мер длиной свыше 100 до 131,4 мм:
МИ 2186-92 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4го разрядов и рабочие классов точности 1-5 длиной свыше 100 до 1000 мм. Методика поверки».
Изготовитель
Компания Hoffmann GmbH Qualitatswerkzeuge, Германия. HaberlandstraBe 55 D-81241 Munchen-Germany
Tel.: +49-89-8391-0
Fax: +49-89-8391-89
E-mail: info@hoffmann-group.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: (495) 437-55-77, факс: (495) 437-56-66, E-mail: office@vniims.ru
Концевые меры длины изготавливаются из стали, которая имеет высокую износостойкость и обеспечивает хорошую притираемость к стеклянным пластинам и друг к другу.
Концевые меры длины имеют форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями.
Концевые меры длины используются по отдельности или в блоках путем притирки нескольких мер вместе.
Концевые меры длины выпускаются поштучно, каждая мера имеет свой заводской номер.
Концевые меры длины выпускаются 1 класса точности.
Рисунок 1 - Общий вид мер длины концевых плоскопараллельных
Таблица 4. Комплектность средств измерений_________________________________
|
Наименование |
Количество |
|
концевые меры длины (в соответствии с заказом) |
1 компл. |
|
футляр |
1 шт. |
|
паспорт |
1 экз. |
Таблица 1. Номинальные значения концевых мер длины
|
Номинальные значения длины мер, мм | ||
|
0,5 |
1,26 |
5,5 |
|
1 |
1,27 |
6 |
|
1,001 |
1,28 |
6,5 |
|
1,002 |
1,29 |
7 |
|
1,003 |
1,30 |
7,5 |
|
1,004 |
1,31 |
8 |
|
1,005 |
1,32 |
8,5 |
|
1,006 |
1,33 |
9 |
|
1,007 |
1,34 |
9,5 |
|
1,008 |
1,35 |
10 |
|
1,009 |
1,36 |
11 |
|
1,01 |
1,37 |
12 |
|
1,02 |
1,38 |
13 |
|
1,03 |
1,39 |
14 |
|
1,04 |
1,40 |
15 |
|
1,05 |
1,41 |
16 |
|
1,06 |
1,42 |
17 |
|
1,07 |
1,43 |
18 |
|
1,08 |
1,44 |
19 |
|
1,09 |
1,45 |
20 |
|
1,1 |
1,46 |
21 |
|
1,11 |
1,47 |
22 |
|
1,12 |
1,48 |
23 |
|
1,13 |
1,49 |
24 |
|
1,14 |
1,5 |
25 |
|
1,15 |
1,6 |
30 |
|
1,16 |
1,7 |
40 |
|
1,17 |
1,8 |
41,3 |
|
1,18 |
1,9 |
50 |
|
1,19 |
2 |
60 |
|
1,20 |
2,5 |
70 |
|
1,21 |
3 |
75 |
|
1,22 |
3,5 |
80 |
|
1,23 |
4 |
90 |
|
1,24 |
4,5 |
100 |
|
1,25 |
5 |
131,4 |
Таблица 2. Допускаемые отклонения длины концевых мер от номинальной при температуре 20 °С и отклонения от плоскопараллельности измерительных поверхностей.________________________________________________________________
|
Номинальные значения длины концевых мер, мм |
Допускаемые отклонения | |
|
длины от номинального значения, мкм |
от плоскопараллельности, мкм | |
|
от 0 до 10 вкл. |
± 0,20 |
0,16 |
|
св. 10 до 25 вкл. |
± 0,30 |
0,16 |
|
св. 25 до 50 вкл. |
± 0,40 |
0,18 |
|
св. 50 до 75 вкл. |
± 0,50 |
0,18 |
|
св. 75 до 100 вкл. |
± 0,60 |
0,20 |
|
св. 100 до 131,4 |
± 0,80 |
0,20 |
Диапазон рабочих температур от +15 до +25 °С. Относительная влажность воздуха не более 80 %.
Таблица 3. Габаритные размеры концевых мер длины
|
Номинальные значения длины концевых мер, мм |
Размеры поперечного сечения, мм | |
|
длина |
ширина | |
|
от 0,5 до 10 вкл. |
30 |
9 |
|
св. 10 до 131,4 |
35 | |
Притираемость концевых мер к плоской нижней стеклянной пластине всей измерительной поверхностью без интерференционных полос, допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете.
Параметр шероховатости Rz измерительных поверхностей концевых мер не более 0,08 мкм.
