Номер по Госреестру СИ: 72994-18
72994-18 Штангенрейсмасы
(Garant серии 44)
Назначение средства измерений:
Штангенрейсмасы Garant серии 44 (далее штангенрейсмасы) предназначены для измерений высотных размеров и проведения разметочных работ.

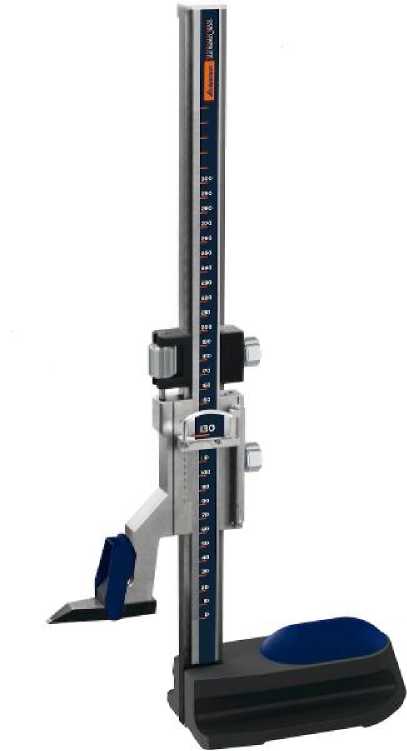

Внешний вид.
Штангенрейсмасы
Рисунок № 1

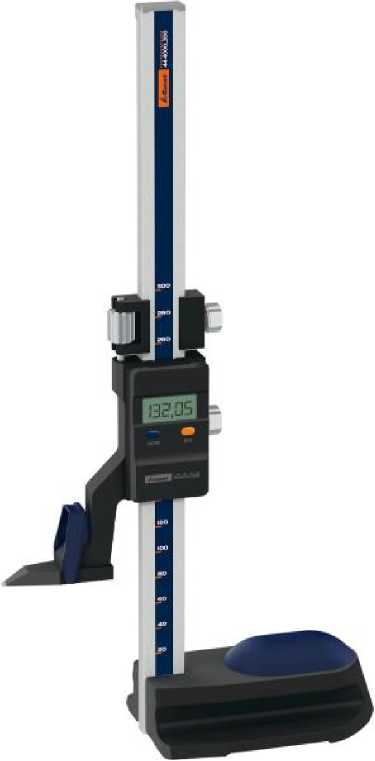

Внешний вид.
Штангенрейсмасы
Рисунок № 2
Общие сведения
Дата публикации - 08.12.2023
Срок свидетельства - 30.10.2024
Номер записи -
ID в реестре СИ - 492327
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификаця 44 4000, модификация 44 4000, мод. 44 4000 исп. 44 4000_600, МК-75-0,01, исполнение 44 4000_600, исполнение 44 4000_300, Без модификации, Garant серии 44, Garant мод.ификации 44 3450 (от 0 до 600 мм), Garant мод. 44 4000 600, 444000 600, 444000 300, 444000, 443450_600, 443450_300, 443450, 44 4000_600, 44 4000, исполнение 44 400_600, 44 4000, 44 3450_600,
Производитель
Изготовитель - Компания "Hoffmann GmbH Qualitatswerkzeuge"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 67
Выдано извещений - 2
Кол-во периодических поверок - 42
Кол-во средств измерений - 42
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2271 от 2018.10.30 Об утверждении типов средств измерений
Наличие аналогов СИ: Штангенрейсмасы (Garant серии 44)

| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Hoffmann GmbH Qualitatswerkzeuge"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31008-14 14.05.2019 |
Штангенциркули, Holex мод. 410200, 410205, 410625, 410650, 415100, 415186, 415190 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36014-15 14.04.2020 |
Индикаторы часового типа, Holex мод. 431980, 432000, 433060, 433410, 434004 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36267-14 15.05.2019 |
Нутромеры микрометрические с губками, Holex мод. 426800 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36750-15 14.04.2020 |
Нутромеры микрометрические трехточечные, Holex мод. 428990 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36751-14 14.05.2019 |
Штангенглубиномеры, Holex мод. 418000, 418300, 418500, 418520, 418542, 418802 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
48406-11 08.12.2021 |
Рулетки измерительные с держателем, Holex мод. 462010 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
48466-11 08.12.2021 |
Штангенциркули с круговой шкалой, Holex Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
48512-11 15.12.2016 |
Кольца установочные, Holex Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48945-12 27.12.2021 |
Штангенциркули с электронно-цифровым отсчетным устройством, Holex Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56485-14 24.12.2024 |
Высотомеры цифровые, HC1 Garant Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
1 год | |
|
56785-14 06.03.2019 |
Меры длины концевые плоскопараллельные, Holex мод. 481050 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56983-14 06.03.2024 |
Микрометры, Holex мод. 420200, 420750, 420770, 421900 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
57711-14 31.05.2024 |
Микроскопы видеоизмерительные, MM1 Garant Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
2 года | |
|
57712-14 25.06.2019 |
Микроскопы видеоизмерительные, MM2 Garant Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60155-15 13.03.2020 |
Меры длины концевые плоскопараллельные, Garant мод. 481030 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60583-15 06.05.2020 |
Штангенциркули специальные, Holex мод. 417900 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62053-15 30.10.2021 |
Штангенциркули, Garant мод. 410100, 410105, 412516, 412518, 412601, 412616, 412618 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62252-15 16.11.2021 |
Микрометры гладкие, Garant мод. 420402 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62497-15 25.11.2021 |
Штангенциркули цифровые, Holex мод. 412751, 412805, 412808, 412811, 412812 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67000-17 22.03.2022 |
Штангенрейсмасы, HOLEX серии 44 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67809-17 19.06.2022 |
Ключи динамометрические предельные, Holex серии 657272, 657277 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67810-17 19.06.2022 |
Ключи динамометрические шкальные, Holex серии 655520 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67811-17 19.06.2022 |
Ключи динамометрические электронные, Garant серии 655255, 655250 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67812-17 19.06.2022 |
Ключи динамометрические электронные, Garant серии 655550 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
71971-18 27.07.2024 |
Штангенциркули цифровые, Holex серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72136-18 20.08.2024 |
Линейки поверочные, Holex серии 46 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72228-18 24.08.2024 |
Рулетки измерительные, Garant серии 46 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72549-18 20.09.2024 |
Ключи моментные предельные, Holex серии 657352, 657500 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72548-18 20.09.2024 |
Ключи моментные электронные, Garant серии 656650 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72547-18 20.09.2024 |
Ключи моментные предельные, Garant серии 657750, 657735, 657762, 657765, 657766 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72478-18 13.09.2024 |
Отвертки моментные предельные, Holex серии 659945 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72476-18 13.09.2024 |
Отвертки моментные электронные, Holex серии 659050 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72994-18 30.10.2024 |
Штангенрейсмасы, Garant серии 44 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73653-18 27.12.2024 |
Уровни электронные, Holex серии 46 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73288-18 30.11.2024 |
Линейки измерительные металлические, Holex серии 46 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74361-19 18.03.2024 |
Угольники поверочные 90°, Garant серии 45 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74341-19 18.03.2024 |
Угломеры, Holex серии 45 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74760-19 17.04.2024 |
Микрометры, Holex серии 42 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
75564-19 17.07.2024 |
Штангенциркули цифровые, Garant серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
75563-19 17.07.2024 |
Штангенциркули, Holex серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78156-20 27.04.2025 |
Штангенглубиномеры цифровые, Garant серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78951-20 12.08.2025 |
Штангенглубиномеры, Holex серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Штангенрейсмасы (Garant серии 44)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 1 | 1 | 0 | 1 | 1 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 12 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 8 | 8 | 0 | 0 | 8 | 8 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО «ИСС» (РОСС СОБ 3.00092.2013) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ПО "СЕВМАШ" (RA.RU.310645) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 20 | 4 | 0 | 20 | 1 | 20 | 0 | 20 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "РАДИОЗАВОД" (RA.RU.310684) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Штангенрейсмасы (Garant серии 44)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Красноярский центр метрологии - структурное подразделение Красноярской железной дороги - филиала ОАО РЖД Красноярский край |
938 | 676 |
|
Западно-Сибирский центр метрологии - структурное подразделение Западно-Сибирской железной дороги - филиала ОАО РЖД Новосибирская область |
764 | 676 |
|
Северо-Кавказский центр метрологии - структурное подразделение Северо-Кавказской железной дороги - филиала ОАО РЖД Ростовская область |
523 | 676 |
|
ФБУ УРАЛТЕСТ Свердловская область |
706 | 676 |
|
ФБУ Челябинский ЦСМ Челябинская область |
904 | 676 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к штангенрейс-масам Garant серии 44
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 49-233-2018 «ГСИ. Штангенрейсмасы Garant серии 44. Методика поверки», утвержденному ФГУП «УНИИМ» 22 августа 2018 г.
Основные средства поверки:
Рабочий эталон 4-го разряда единицы длины по ГОСТ Р 8.763-2011 (меры длины концевые плоскопараллельные).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания Hoffmann GmbH Qualitatswerkzeuge, Г ермания
Адрес: Haberlandstrabe 55, D-81241 Munich, Германия
Тел./факс: +(49)89 8391 0 / +(49)89 8391 89
Web-сайт: www.hoffmann-group.com
Заявитель
ЗАО «Хоффманн Профессиональный Инструмент»
Адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, Бизнес-центр «Мак Тауэр» Тел./факс: +7 (812) 309-11-33
E-mail: info@hoffmann-group.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия штангенрейсмасов Garant серии 44 основан на сравнении измеряемого размера с высотой перемещения рамки с разметочной ножкой по вертикальной металлической штанге.
Для штангенрейсмасов с отсчетом по нониусу показания снимаются по основной и дополнительной шкалам. Основная шкала служит для отсчета значения перемещения рамки в целых делениях шкалы. Дополнительная шкала, называемая нониусом, служит для повышения точности отсчета до долей деления основной шкалы.
У штангенрейсмасов с цифровым отсчетным устройством линейное перемещение рамки преобразуется в цифровой сигнал с выводом показаний на жидкокристаллический дисплей.
Штангенрейсмасы состоят из основания c жестко закрепленной на нем вертикальной направляющей (металлической штангой), по которой перемещается рамка с отсчетным устройством. Рамка снабжена разметочной ножкой с измерительным наконечником из твердого сплава. Штангенрейсмасы оснащены устройством микрометрической подачи рамки, а также имеют возможность регулировки шкалы при помощи специального устройства, расположенного в верхней части штанги. Стопорные винты позволяют фиксировать положения рамки, шкалы и устройства микрометрической подачи относительно штанги.
Штангенрейсмасы выпускаются в двух модификациях:
-
- модификация 44 3450 отличается отсчетным устройством в виде нониуса с лупой для более удобного считывания результатов измерений. Отсчет измеренных значений осуществляется методом непосредственной оценки совпадения миллиметровых делений шкалы, нанесенных на штангу c делениями нониуса, расположенного на рамке. Штангенрейсмасы данной модификации выпускаются в двух исполнениях: 44 3450_300 и 44 3450_600 отличающихся метрологическими характеристиками.
-
- модификация 44 4000 отличается наличием цифрового отсчетного устройства. Отсчет измеренных значений производится непосредственно считыванием показаний на жидкокристаллическом дисплее цифрового отсчетного устройства. Штангенрейсмасы данной модификации выпускаются в двух исполнениях: 44 3450_300 и 44 3450_600 отличающихся метрологическими характеристиками.
Штангенрейсмасы имеют обозначение 44 ХХХХ_ХХХ, где:
44 - серия;
44 ХХХХ - модификация;
ХХХ - диапазон измерений, мм.
Общий вид средства измерений представлен на рисунке 1.
Пломбирование штангенрейсмасов не предусмотрено.
а) штангенрейсмас модификации 44 3450 б) штангенрейсмас модификации 44 4000
Рисунок 1 - Общий вид средства измерений
Программное обеспечение отсутствует.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Штангенрейсмас Garant серии 44 |
44 ХХХХ ХХХ |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Элемент питания |
CR 2032 |
1 шт.* |
|
Игла разметочная, твердосплавная |
- |
1 шт.** |
|
Методика поверки |
МП 49-233-2018 |
1 экз.*** |
|
* Поставляется для штангенрейсмасов Garant серии 44 модификации 44 4000; ** Поставляется по дополнительному заказу; *** Поставляется один экземпляр в один адрес. | ||
Таблица 1 - Метрологические характеристики штангенрейсмасов модификации 44 3450
|
Наименование характеристики |
Значение для исполнений | |
|
44 3450_300 |
44 3450_600 | |
|
Диапазон измерений, мм |
от 0 до 300 |
от 0 до 600 |
|
Цена деления нониуса, мм |
0,02 | |
|
Пределы допускаемой абсолютной погрешности измерений, мм |
±0,05 |
±0,08 |
Таблица 2 - Метрологические характеристики штангенрейсмасов модификации 44 4000
|
Наименование характеристики |
Значение для исполнений | |
|
44 4000_300 |
44 4000_600 | |
|
Диапазон измерений, мм |
от 0 до 300 |
от 0 до 600 |
|
Цена единицы наименьшего разряда, мм |
0,01 | |
|
Пределы допускаемой абсолютной погрешности измерений, мм |
±0,04 |
±0,05 |
Таблица 3 - Основные технические характеристики штангенрейсмасов Garant серии 44
|
Наименование характеристики |
Значение для исполнений | |||
|
штангенрейсмасы модификации 44 3450 |
штангенрейсмасы модификации 44 4000 | |||
|
44 3450_300 |
44 3450_600 |
44 4000_300 |
44 4000_600 | |
|
Габаритные размеры, мм, не более: | ||||
|
- высота |
510 |
810 |
510 |
810 |
|
- ширина |
110 |
110 |
110 |
110 |
|
- длина |
270 |
270 |
270 |
270 |
|
Поперечное сечение измерительной штанги, мм, не более | ||||
|
- ширина |
12 | |||
|
- длина |
30 | |||
|
Масса, кг, не более |
8 |
11 |
8 |
10 |
|
Условия эксплуатации: | ||||
|
- температура окружающей среды, | ||||
|
°С |
от +15 до +25 | |||
|
- относительная влажность при | ||||
|
температуре 25 °С, %, не более |
80 | |||
|
Средний срок службы, лет, не менее |
3 | |||
