Номер по Госреестру СИ: 74341-19
74341-19 Угломеры
(Holex серии 45)
Назначение средства измерений:
Угломеры Holex серии 45 (далее - угломеры) предназначены для измерений наружных углов, образованных поверхностями, элементами конструкций, деталями оборудования.

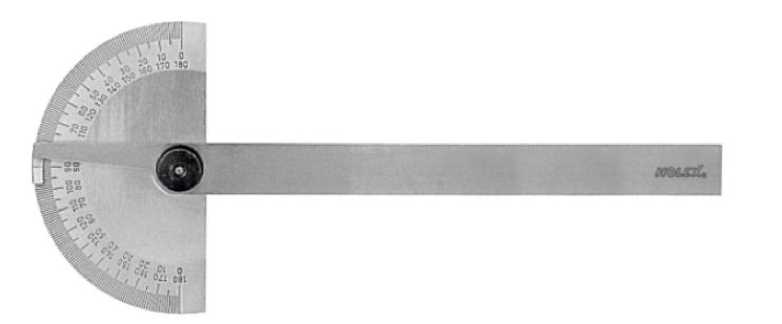

Внешний вид.
Угломеры
Рисунок № 1

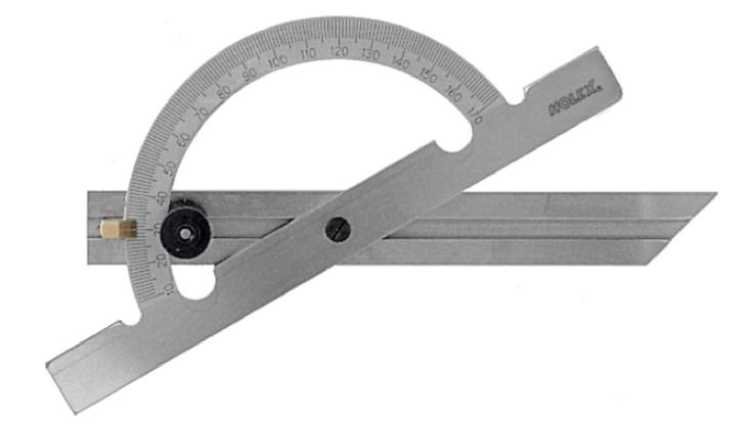

Внешний вид.
Угломеры
Рисунок № 2

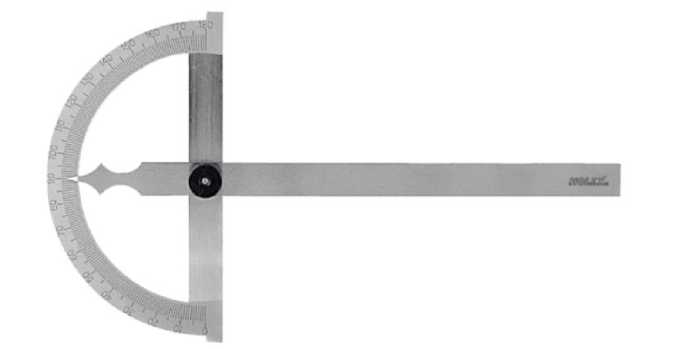

Внешний вид.
Угломеры
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 18.03.2024
Номер записи -
ID в реестре СИ - 551822
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
453200 85х150, 453200, 4532, 453000 исп. 453000 80х120, 453000 80х120, 453000 80×120, 453000 200х300, 453000 200×300, 453000 150х200, 453000 150×200, 453000 120х150, 453000 120×150, 453000 100×150, 453000 200х300, 453000, 45300 исполнение 453000 150 х 200, 45300, 45, -,
Производитель
Изготовитель - Компания "Hoffmann GmbH Qualitatswerkzeuge"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 641
Выдано извещений - 8
Кол-во периодических поверок - 440
Кол-во средств измерений - 191
Кол-во владельцев - 64
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 371 дн.
Приказы РСТ, где упоминается данный тип СИ
№542 от 2019.03.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Угломеры (Holex серии 45)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Компания "Hoffmann GmbH Qualitatswerkzeuge"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
31008-14 14.05.2019 |
Штангенциркули, Holex мод. 410200, 410205, 410625, 410650, 415100, 415186, 415190 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
36014-15 14.04.2020 |
Индикаторы часового типа, Holex мод. 431980, 432000, 433060, 433410, 434004 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
36267-14 15.05.2019 |
Нутромеры микрометрические с губками, Holex мод. 426800 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
36750-15 14.04.2020 |
Нутромеры микрометрические трехточечные, Holex мод. 428990 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
36751-14 14.05.2019 |
Штангенглубиномеры, Holex мод. 418000, 418300, 418500, 418520, 418542, 418802 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
48406-11 08.12.2021 |
Рулетки измерительные с держателем, Holex мод. 462010 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
48466-11 08.12.2021 |
Штангенциркули с круговой шкалой, Holex Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
48512-11 15.12.2016 |
Кольца установочные, Holex Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
2 года |
48945-12 27.12.2021 |
Штангенциркули с электронно-цифровым отсчетным устройством, Holex Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
56485-14 24.12.2023 |
Высотомеры цифровые, HC1 Garant Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
1 год | |
56785-14 06.03.2019 |
Меры длины концевые плоскопараллельные, Holex мод. 481050 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
56983-14 06.03.2024 |
Микрометры, Holex мод. 420200, 420750, 420770, 421900 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
57711-14 31.05.2024 |
Микроскопы видеоизмерительные, MM1 Garant Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
2 года | |
57712-14 25.06.2019 |
Микроскопы видеоизмерительные, MM2 Garant Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
2 года |
60155-15 13.03.2020 |
Меры длины концевые плоскопараллельные, Garant мод. 481030 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
60583-15 06.05.2020 |
Штангенциркули специальные, Holex мод. 417900 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
62053-15 30.10.2021 |
Штангенциркули, Garant мод. 410100, 410105, 412516, 412518, 412601, 412616, 412618 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
62252-15 16.11.2021 |
Микрометры гладкие, Garant мод. 420402 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
62497-15 25.11.2021 |
Штангенциркули цифровые, Holex мод. 412751, 412805, 412808, 412811, 412812 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
67000-17 22.03.2022 |
Штангенрейсмасы, HOLEX серии 44 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
67809-17 19.06.2022 |
Ключи динамометрические предельные, Holex серии 657272, 657277 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
67810-17 19.06.2022 |
Ключи динамометрические шкальные, Holex серии 655520 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
67811-17 19.06.2022 |
Ключи динамометрические электронные, Garant серии 655255, 655250 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
67812-17 19.06.2022 |
Ключи динамометрические электронные, Garant серии 655550 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
71971-18 27.07.2024 |
Штангенциркули цифровые, Holex серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
72136-18 20.08.2024 |
Линейки поверочные, Holex серии 46 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
72228-18 24.08.2024 |
Рулетки измерительные, Garant серии 46 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
72549-18 20.09.2024 |
Ключи моментные предельные, Holex серии 657352, 657500 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
72548-18 20.09.2024 |
Ключи моментные электронные, Garant серии 656650 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
72547-18 20.09.2024 |
Ключи моментные предельные, Garant серии 657750, 657735, 657762, 657765, 657766 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
72478-18 13.09.2024 |
Отвертки моментные предельные, Holex серии 659945 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
72476-18 13.09.2024 |
Отвертки моментные электронные, Holex серии 659050 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
72994-18 30.10.2024 |
Штангенрейсмасы, Garant серии 44 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
73653-18 27.12.2024 |
Уровни электронные, Holex серии 46 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
73288-18 30.11.2024 |
Линейки измерительные металлические, Holex серии 46 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
74361-19 18.03.2024 |
Угольники поверочные 90°, Garant серии 45 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
74341-19 18.03.2024 |
Угломеры, Holex серии 45 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
74760-19 17.04.2024 |
Микрометры, Holex серии 42 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
75564-19 17.07.2024 |
Штангенциркули цифровые, Garant серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
75563-19 17.07.2024 |
Штангенциркули, Holex серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
78156-20 27.04.2025 |
Штангенглубиномеры цифровые, Garant серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
78951-20 12.08.2025 |
Штангенглубиномеры, Holex серии 41 Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Угломеры (Holex серии 45)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ПАО "НИТЕЛ" (RA.RU.310647) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "АЗ "УРАЛ", АО "АВТОМОБИЛЬНЫЙ ЗАВОД "УРАЛ" (RA.RU.311804) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 12 | 3 | 0 | 11 | 0 | 12 | 0 | 11 | |
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 16 | 3 | 0 | 13 | 0 | 16 | 0 | 13 | |
ОАО "ТВЗ" (RA.RU.312412) | 38 | 7 | 0 | 38 | 0 | 38 | 0 | 38 | ||
ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
АО "ЗРТО" (1513) | 12 | 0 | 12 | 2 | 0 | 0 | 0 | |||
ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
ФГУП"РНИИРС" ИЛИ ФГУП"ФЕДЕРАЛЬНЫЙ НАУЧНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР РНИИРС" (РОСС СОБ 3.00126.2013) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 12 | 1 | 8 | 4 | 0 | 10 | 8 | 2 | |
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ" (RA.RU.311572) | 5 | 0 | 4 | 0 | 4 | 0 | 4 | |||
АО "НПО "КВАНТ" (RA.RU.310627) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "КОРПОРАЦИЯ "ВНИИЭМ" (RA.RU.312787) | 8 | 0 | 8 | 0 | 5 | 0 | 5 | |||
АО «Омсктрансмаш» (RA.RU.311326) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 92 | 2 | 89 | 1 | 0 | 88 | 86 | 1 | ||
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 24 | 1 | 0 | 24 | 0 | 23 | 0 | 23 | |
АО "РИМР" (RA.RU.311661) | 21 | 4 | 2 | 19 | 2 | 21 | 2 | 19 | ||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 7 | 0 | 5 | 0 | 7 | 0 | 5 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 17 | 0 | 17 | 0 | 15 | 0 | 15 | ||
ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 16 | 15 | 1 | 0 | 16 | 15 | 1 | |||
ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 9 | 1 | 0 | 9 | 0 | 3 | 0 | 3 | |
ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
АО "ЦЕНТР МИОТ" (RA.RU.311995) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 84 | 1 | 22 | 56 | 0 | 84 | 22 | 56 | |
АО "АДМИРАЛТЕЙСКИЕ ВЕРФИ" (RA.RU.311379) | 23 | 5 | 0 | 21 | 0 | 23 | 0 | 21 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 8 | 1 | 7 | 1 | 8 | 1 | 7 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 23 | 5 | 18 | 0 | 21 | 5 | 16 | ||
АО "ЭЛАРА" (0948) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
АО "РИК" (РОСС RU.0001.310142) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "АЗ-И" (RA.RU.312199) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 71 | 0 | 71 | 1 | 71 | 0 | 71 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 7 | 1 | 0 | 7 | 0 | 3 | 0 | 3 | |
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |
ООО "ТАТИНТЕК" (RA.RU.311601) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
Петрозаводский филиал) (RA.RU.311946) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 8 | 2 | 2 | 6 | 0 | 8 | 2 | 6 | ||
ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
АО "НПК "КБМ" (RA.RU.311361) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
АО «СИЛОВЫЕ МАШИНЫ» (RA.RU.314481) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 9 | 4 | 2 | 7 | 2 | 0 | 0 | 0 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 11 | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Угломеры (Holex серии 45)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
257 | 665 |
ФБУ Красноярский ЦСМ Красноярский край |
378 | 665 |
ФБУ Липецкий ЦСМ Липецкая область |
207 | 665 |
ООО "МЦ СЕВР ГРУПП" Москва |
400 | 665 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
306 | 665 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист «Паспорта» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к угломерам Holex серии 45
Приказ Росстандарта от 19.01.2016 N 22 "Об утверждении Государственной поверочной схемы для средств измерений плоского угла"
Техническая документация компании Hoffmann GmbH Qualitatswerkzeuge, Германия
Поверка
Поверкаосуществляется по документу МП 83-233-2018 «ГСИ. Угломеры Holex серии 45. Методика поверки», утвержденному ФГУП «УНИИМ» 20.12.2018 г.
Основные средства поверки:
Рабочий эталон единицы плоского угла 4 разряда по Государственной поверочной схеме для средств измерений плоского угла, утвержденной Приказом Росстандарта от 19.01.2016 N 22 (меры угловые).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания Hoffmann GmbH Qualitatswerkzeuge, Германия
Адрес: HaberlandstraBe 55 D-81241 Munchen-Germany
Телефон: +(49)89-8391-0, факс: +(49)89-8391-89
E-mail: info@hoffmann-group.com
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18
E-mail: uniim@uniim.ru
Принцип действия угломеров основан на считывании с круговой шкалы значения измеряемого угла при совмещении измерительных поверхностей основания и линейки угломера с поверхностями, образующими измеряемый угол.
Угломеры состоят из основания, представляющего собой полукруглый лимб с круговой шкалой, линейки с указателем, стопорного устройства.
Угломеры выпускаются в трех модификациях: 453000, 453200, 453400, отличающихся конструкцией. Каждая модификация имеет несколько исполнений, которые отличаются метрологическими и техническими характеристиками согласно таблицам 1-2.
Угломеры имеют обозначение 45ХХХХ Y*Z, где 45 - серия, 45ХХХХ - модификация, Y - диаметр лимба, Z - длина линейки.
Общий вид угломеров представлен на рисунках 1-3.
Рисунок 1 - Общий вид угломеров модификации 453000
Рисунок 2 - Общий вид угломеров модификации 453200
Рисунок 3 - Общий вид угломеров модификации 453400
Пломбирование угломеров не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Модификация 453000 |
Модификация 453200 |
Модификация 453400 | ||||||
Значение для исполнений |
Значение для исполнения |
Значение для исполнений | |||||||
453000 80x120 |
453000 120x150 |
453000 150x200 |
453000 200x300 |
453200 85x150 |
453400 100x150 |
453400 150x300 |
453400 200x400 |
453400 300x600 | |
Диапазон измерений, ° |
от 0 до 180 |
от 0 до 180 |
от 10 до 170 | ||||||
Цена деления шкалы, ° |
1 |
1 |
1 | ||||||
Пределы допускаемой абсолютной погрешности, ° |
±1,0 |
±0,5 |
±0,5 |
±0,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Модификация 453000 |
Модификация 453200 |
Модификация 453400 | ||||||
Значение для исполнений |
Значение для исполнения |
Значение для исполнений | |||||||
453000 80x120 |
453000 120x150 |
453000 150x200 |
453000 200x300 |
453200 85x150 |
453400 100x150 |
453400 150x300 |
453400 200x400 |
453400 300x600 | |
Диаметр лимба, мм, не менее |
80 |
120 |
150 |
200 |
85 |
100 |
150 |
200 |
300 |
Длина линейки, мм, не менее |
120 |
150 |
200 |
300 |
150 |
150 |
300 |
400 |
600 |
Параллакс, дел., не более |
0,5 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
Отклонение от плоскостности и прямолинейности измерительных поверхностей угломера на 100 мм длины измерительной поверхности, мм, не более |
0,01 | ||||||||
Отклонение от параллельно- | |||||||||
сти измерительных поверхностей линейки, мм, не более |
0,1 |
0,1 |
0,2 |
0,2 |
0,1 |
0,1 |
0,2 |
0,3 |
0,3 |
Габаритные размеры, мм, не более: | |||||||||
- высота |
19 |
21 |
23 |
24 |
18 |
22 |
23 |
23 |
24 |
- ширина |
87 |
128 |
160 |
212 |
86 |
153 |
223 |
293 |
413 |
- длина |
166 |
216 |
282 |
411 |
203 |
153 |
303 |
403 |
603 |
Масса, кг, не более |
0,090 |
0,130 |
0,245 |
0,490 |
0,100 |
0,150 |
0,270 |
0,460 |
1,785 |
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 | ||||||||
- относительная влажность, | |||||||||
%, не более |
80 | ||||||||
Средний срок службы, лет, | |||||||||
не менее |
5 |
