Номер по Госреестру СИ: 55198-19
55198-19 Датчики весоизмерительные тензорезисторные
(Bend Beam)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные Bend Beam (далее - датчики) предназначены для измерений путем преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал для использования в весовом оборудовании. Отдельно датчики как средство измерений не применяются.

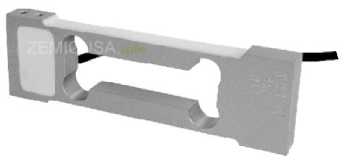

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 2
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 3
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 4
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 5
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 6
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 7
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 8
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 9
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 10
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом на маркировочную табличку, расположенную на датчиках и типографским способом на титульный лист руководства по эксплуатации
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным Bend Beam
Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта № 2818 от 29.12.18. Государственный первичный эталон и государственная поверочная схема для средств измерений массы
ГОСТ 8.631-2013 (OIML R 60:2000) ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний
Техническая документация «Zhonghang Electronic Measuring Instruments Co., LTD.», КНР
Поверка
Поверкаосуществляется по документу Приложение ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000)
Основные средства поверки:
-
- рабочий эталон 1-го разряда по ГОСТ 8.640-2014 - силовоспроизводящая машина, ПГ ±0,03 %;
-
- рабочий эталон единицы массы 4-го разряда по Государственной поверочной схеме для средств измерений массы, утвержденной приказом Росстандарта № 2818 от 29.12.18 г., класса точности М1 по ГОСТ OIML R-111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Zhonghang Electronic Measuring Instruments Co., LTD.», КНР
Адрес: Xinyuan Rd. North Part Of Edz Hanzhong 723000 Shaanxi, P.R.China
Тел.: +86 916 2577212, факс: +86 916 2577213
Заявитель
Общество с ограниченной ответственностью «ЗЕМИК»
(ООО «ЗЕМИК»)
ИНН 6163150765
Адрес: 344010, Ростовская обл., г. Ростов-на-Дону, пр-т Чехова, 103/271, оф.1-3-4
Тел.: +7 (863) 209-8476
E-mail: rus@zemicusa.info
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 123308, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия датчиков основан на преобразовании силы, действующей на упругий элемент, в его деформацию и преобразовании этой деформации при помощи тензорезисторов в аналоговый нормированный электрический сигнал.
Датчики состоят из упругого элемента, наклеенных на него тензорезисторов, соединенных по мостовой электрической схеме, элементов термокомпенсации и нормирования. Место наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования загерметизированы.
Маркировка датчиков производится на фирменной наклейке, на которой нанесено:
-
- товарный знак изготовителя;
-
- модификация датчика;
-
- серийный номер;
-
- класс точности по ГОСТ 8.631-2013 (OIML R 60:2000);
-
- максимальное число поверочных интервалов;
-
- максимальная нагрузка Емах;
-
- год изготовления;
В сопроводительной документации к датчикам также указывается следующая информация:
-
- минимальная нагрузка;
-
- предел допустимой нагрузки;
-
- наименьший поверочный интервал vmin;
-
- номинальный выходной сигнал, напряжение питания.
Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами, массой и внешним видом.
Маркировка модификаций датчиков имеет общий вид:
A В С X C х XXX DDD EE FF GGG,
где А - материал исполнения датчика:
-
- B - нержавеющая сталь;
-
- H - конструкционная сталь;
-
- L - алюминий;
В - тип герметизации:
-
- M - лазерная сварка;
-
- отсутствие индекса - силикон;
С - тип и структура датчика:
-
- 6 - одноточечный датчик;
-
- 11 - балочный датчик на изгиб;
X - уникальные конструктивные особенности;
Сх - класс точности С по ГОСТ 8.631-2013 (OIML R 60:2000) (где x - максимальное число поверочных интервалов, выраженное в единицах 1000)
XXX - максимальная нагрузка Емах в килограммах (Kg) или тоннах (t);
DDD - длина кабеля в метрах и конфигурация кабеля:
-
- B - стандартный кабель;
-
- T - упругий кабель;
-
- F - кабель с защитой от грызунов;
-
- G - кабель дополнительно экранированный с защитой;
-
- J - кабель с разъемом;
ЕЕ - количество жил кабеля:
-
- 6 - 6-жильный;
-
- отсутствие индекса - 4х-жильный;
FF - специальные параметры (при наличии):
-
- SC - текущий выход;
-
- R* - нестандартное сопротивления;
-
- S* - нестандартная чувствительность;
-
- W* - нестандартная конструктивная особенность;
-
- A* - нестандартные текущий выход и чувствительность;
-
- B* - нестандартные чувствительность и сопротивление.
GGG - рыночная сегментация:
-
- D41 - датчик для рынков стран СНГ, США и Европы;
-
- отсутствие индекса - для других регионов.
Датчики выполняются в 32 сериях, общий вид которых представлен на рисунках 1 - 24. Пример маркировки датчиков представлен на рисунке 25.
Рисунок 1 - Общий вид датчиков серий B6E, H6E
Рисунок 2 - Общий вид датчиков
серий B6E3, B6G, H6G, H6E3
Рисунок 4 - Общий вид датчиков серий B6G5, H6G5
Рисунок 5 - Общий вид датчиков серии B6N
Рисунок 6 - Общий вид датчиков серий B6Q, L6Q
Рисунок 7 - Общий вид датчиков
серий BM11, HM11
Рисунок 8 - Общий вид датчиков серии BM6A
Рисунок 9 - Общий вид датчиков серии BM6G
Рисунок 11- Общий вид датчиков
Рисунок 13 - Общий вид датчиков серии L6E
Рисунок 15 - Общий вид датчиков серии L6F
Рисунок 17 - Общий вид датчиков серии L6H5
Рисунок 19 - Общий вид датчиков
серии L6J1
Рисунок 21 - Общий вид датчиков серии L6N
Рисунок 23 - Общий вид датчиков
серии L6W
Рисунок 10 - Общий вид датчиков серии L6B
Рисунок 12 - Общий вид датчиков
серии L6D
Рисунок 14 - Общий вид датчиков серии L6E3
Рисунок 16 - Общий вид датчиков серии L6G
Рисунок 18 - Общий вид датчиков
серии L6J
Рисунок 20 - Общий вид датчиков серии L6L
Рисунок 22 - Общий вид датчиков
серии L6T
Рисунок 24 - Общий вид датчиков серии BM6E
Рисунок 25 - Пример маркировки датчиков
Пломбирование датчиков не предусмотрено. Защита от несанкционированного доступа достигается путём применения лазерной сварки и герметика на этапе производства датчиков. Ограничение доступа обеспечивается конструкцией самих датчиков, вскрытие которой приводит к её разрушению.
Программное обеспечение отсутствует.
Таблица 1 - датчиков
Наименование характеристики |
Значение |
Доля от пределов допускаемой погрешности весов (Plc) |
0,7 |
Предел допустимой нагрузки (ELim), % от Emax |
150 |
Обозначение по влажности |
СН |
Вероятность безотказной работы за 2000 ч |
0,9 |
Значение поверочного интервала (v), кг |
Emax/nmax |
Напряжение питания постоянного тока, В |
от 5 до 12 |
Таблица 2 - Пределы допускаемой погрешности
Нагрузка, m |
Пределы допускаемой погрешности (mpe) |
0 < m < 500 v |
±Plc^0,5 v |
500 v < m < 2000 v |
±Plc'1,0 v |
2000 v < m < 10000 v |
±Plc-1,5 v |
Таблица 3 - Значение максимальной нагрузки (Emax)
Серия |
Максимальная нагрузка (Ещах), кг |
B6E, B6E3, H6E, H6E3 |
20; 30; 50; 75; 100; 150; 200; 250; 300 |
B6F, H6F |
50; 100; 150; 200; 250; 300; 400; 500; 750; 1000; 1500; 2000 |
B6G, H6G |
50; 100; 150; 200; 250; 300; 400; 500; 600; 635 |
B6G5, H6G5 |
50; 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000; 1500; 2000 |
B6N |
5; 8; 10; 15; 20; 30; 50; 75; 100; 150; 200 |
B6Q |
150; 200; 250 |
BM6A |
6; 12; 15; 30; 60 |
BM6E |
50; 200; 300 |
BM6G |
75; 100; 150; 200; 300; 400; 500 |
BM11, HM11 |
5; 10; 20; 30; 50; 100; 200; 250; 300; 350; 500 |
L6B |
0,3; 0,6; 1,0; 1,2; 1,5; 3,0 |
L6C |
3; 5; 8; 20; 30; 50 |
Продолжение таблицы 3
Модификация |
Максимальная нагрузка (Emax), кг |
L6D |
2,5; 3,0; 5,0; 6,0; 8,0; 10,0; 15,0; 20,0; 30,0; 35,0; 40,0; 50,0 |
L6E |
50; 60; 80; 100; 150; 200; 300 |
L6E3 |
50; 100; 150; 200; 250; 300; 500 |
L6F |
50; 100; 150; 200; 250; 500; 750; 1000; 2000 |
L6G |
50; 100; 150; 200; 250; 300; 500; 600; 750 |
L6H5 |
4; 5; 8; 10; 20 |
L6J |
1; 2; 3; 5; 8; 10; 15; 20 |
L6J1 |
0,3; 0,4; 0,5; 0,6; 1,0; 3,0 |
L6L |
5; 8; 10; 15; 20; 30; 50; 80; 100; 150; 200 |
L6N |
3; 5; 8; 10; 15; 20; 30; 50; 75; 100 |
L6Q |
50; 100; 150; 200; 250 |
L6T |
50; 75; 100; 150; 200; 250; 300; 500; 635; 1000 |
L6W |
50; 75; 100; 150; 200; 250; 300; 500; 635 |
Таблица 4 - датчиков серий L6B, L6H5, L6J1, L6J, L6C, L6D
Наименование характеристики |
Значение | |||||
Серия |
L6B |
L6H5 |
L6J1 |
L6J |
L6C |
L6D |
Класс точности по ГОСТ 8.613-2013 |
C |
C |
C |
C |
C |
C |
Максимальное число поверочных интервалов (Птах) |
2500 |
3000 |
2500 |
2500 |
3000 |
3000 |
Номинальный относительный выходной сигнал, мВ/В |
0,9±0,1 |
0,9±0,2 |
1,0±0,1 |
1,5±0,2 |
1,9±0,2 |
2,0±0,2 |
Минимальный поверочный интервал (vmin) |
Emax/5000 |
Emax/5000 |
Emax/5000 |
Emax/5000 |
Emax/7000 |
Emax/10000 |
Входное сопротивление, Ом |
406±6 |
409±6 |
394±6 |
409±6 |
409±6 |
406±6 |
Выходное сопротивление, Ом |
350±3 |
350±3 |
350±3 |
350±3 |
350±3 |
350±3 |
Исполнение |
алюминиевый сплав | |||||
Предельные значения температуры, °С |
от -10 до +40 |
Таблица 5 - датчиков серий L6E, L6F, L6Q, L6W, L6E3, L6T, L6G, L6L, L6N
Наименование характеристики |
Значение | ||||
Серия |
L6E, L6F, L6Q, L6W |
L6E3, L6T |
L6G |
L6L |
L6N |
Класс точности по ГОСТ 8.613-2013 |
C |
C |
C |
C |
C |
Максимальное число поверочных интервалов (nmax) |
3000 |
3000 |
3000 |
2500 |
3000 |
Номинальный относительный выходной сигнал, мВ/В |
2,0±0,2 |
2,0±0,2 |
2,0±0,2 |
2,0±0,2 |
2,0±0,2 |
Продолжение таблицы 5
Наименование характеристики |
Значение | ||||
Серия |
L6E, L6F, L6Q, L6W |
L6E3, L6T |
L6G |
L6L |
L6N |
Минимальный поверочный интервал (v min) |
Emax/7000 |
Emax/7000 |
Emax/7000 |
Emax/5000 |
Emax/7000 |
Входное сопротивление, Ом |
406±6 |
409±6 |
406±6 (1065±15)1) |
394±6 |
394±6 |
Выходное сопротивление, Ом |
350±3 |
350±3 |
350±3 (1000±10)1) |
350±3 |
350±3 |
Исполнение |
алюминиевый сплав | ||||
Предельные значения температуры, °С |
от -10 до +40 | ||||
1) - в скобках приведены данные для модификаций датчиков, в конце наименования которых присутствует индекс «R*» |
Таблица 6 - датчиков серий B6E, H6E, H6E3,
B6F, H6F, B6Q, B6E3, B6G, H6G, B6N, H6G5, B6G5, BM6G, BM6E, BM6A, BM11, HM11
Наименование характеристики |
Значение | |||||
Серия |
B6E, H6E, H6E3, B6F, H6F, B6Q |
B6E3, B6G, H6G, B6N |
H6G5, B6G5 |
BM6G, BM6E |
BM6A |
BM11, HM11 |
Класс точности по ГОСТ 8.6132013 |
C |
C |
C |
C |
C |
C |
Максимальное число поверочных интервалов (nmax) |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
Номинальный относительный выходной сигнал, мВ/В |
2,0±0,2 1) (2,000±0,002)1) |
2,000±0,002 |
2,000±0,002 |
2,0±0,2 1) (2,000±0,002)1) |
2,0±0,2 1) (2,000±0,0012))1) (3,0±0,2)1) |
2,0±0,02 |
Минимальный поверочный интервал (vmin), кг |
Emax/10000 |
Emax /10000 |
Emax/10000 |
Emax/10000 |
Emax/10000 |
Emax/10000 |
Входное сопротивление, Ом |
384±4 (400±20)2) |
384±4 |
384±4 |
350±3,5 |
400±20 |
460±50 |
Выходное сопротивление, Ом |
351±2 |
351±2 |
351±2 |
351±2 |
351±2 |
351±2 |
Исполнение |
нержавеющая сталь3)/легированная сталь4) | |||||
34)) - для модификаций B6E, B6E3, B6F, B6G, B6G5, B6N, B6Q, BM11, BM6A, BM6E, BM6G 4) - для модификаций H6E, H6E3, H6F, H6G, H6G5, HM11 |
Таблица 7 - Габа |
ритные размеры и масса | ||
Серия |
Максимальная нагрузка (Emax), кг |
Наименование характеристики | |
Габаритные размеры (Д*Ш*В), мм, не более |
Масса, кг, не более | ||
B6E |
20; 30; 50; 75; 100; 150; 200; 250; 300 |
150x38x35 |
1,5 |
H6E | |||
B6E3 |
150x44x40 |
1,7 | |
H6E3 | |||
BM6E |
50; 200; 300 |
150x40x35 |
1,4 |
B6F, H6F |
50; 100; 150; 200 |
156x44x75 |
3 |
250; 300; 400; 500 |
146x60x70 |
4,8 | |
750;1000; 1500;2000 |
176x76x125 |
9,5 | |
B6G |
50; 100; 150; 200 |
156x44x75 |
2,9 |
250; 300; 400; 500 |
146x60x70 | ||
600;635 |
176x76x125 | ||
H6G |
50; 100; 150; 200; 250; 300; 400; 500; 600; 635 |
174x65x60 |
2,9 |
BM6G |
75; 100; 150; 200; 300; 400; 500 |
174x64x45 | |
L6G |
50; 100; 150; 200; 250; 300; 500; 600; 750 |
174x65x60 |
1,8 |
B6G5 H6G5 |
50; 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000 |
150x68x77 |
4,62 |
1500; 2000 |
150x76x88 |
5,9 | |
L6T |
50; 75; 100; 150; 200; 250 300; 500; 635; 1000; |
191,01x75,44x76,2 |
2,2 |
L6W |
50; 75; 100; 150; 200; 250 300; 500;635 |
188x62,3x63,5 |
2,1 |
B6N |
5; 8; 10; 15; 20; 30; 50; 75; 100; 150; 200 |
150x40x38 |
1 |
L6L |
5; 8; 10; 15; 20; 30; 50; 80; 100; 150; 200 |
150x40x29 |
0,5 |
L6N |
3; 5; 8; 10; 15; 20; 30; 50; 75; 100 |
150x40x25 | |
B6Q |
150; 200; 250 |
150.0x39,9x41,5 |
2 |
BM6A |
6; 12; 15; 30; 60 |
130x50x13,5 |
1,2 |
BM11 |
5; 10; 20; 30; 50; 100; 200; 250; 300; 350; 500 |
120x38 |
0,6 |
HM11 | |||
L6B |
0,3; 0,6; 1,0; 1,2; 1,5; 3,0 |
110x33x10 |
0,08 |
L6J |
1; 2; 3; 5; 8; 10; 15; 20 |
88x32x16 |
0,086 |
L6C |
3; 5; 8; 20; 30; 50 |
125x45x29 |
0,35 |
L6D |
2,5; 3,0; 5,0; 6,0; 8,0; 10,0; 15,0; 20,0; 30,0; 35,0; 40,0; 50,0 |
130x30x22 |
0,21 |
L6E |
50; 60; 80; 100; 150; 200; 300 |
150x40x35 |
0,6 |
L6E3 |
50; 100; 150; 200; 250; 300; 500 |
150x44x40 |
0,78 |
L6F |
50; 100; 150; 200 |
156x44x75 |
1,5 |
250;500 |
146x95x60 |
1 | |
750;1000; 2000 |
176x76x125 |
2,2 | |
L6H5 |
4; 5; 8; 10; 20 |
80x50x20 |
0,2 |
L6J1 |
0,3; 0,4; 0,5; 0,6; 1,0; 3,0 |
70x22x12 |
0,05 |
L6Q |
50; 100; 150 |
150x44x38,1 |
0,75 |
200; 250 |
220x120x50 |
