Номер по Госреестру СИ: 73875-19
73875-19 Трансформаторы тока
(TA, TL, TPR, TRS, TU, TUC, TUP)
Назначение средства измерений:
Трансформаторы тока серий TA, TL, TPR, TRS, TU, TUC, TUP (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока с частотой 50 и 60 Гц.
Внешний вид.

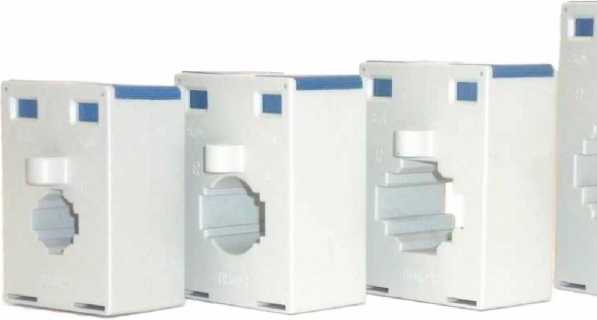

Трансформаторы тока
Рисунок № 1
Внешний вид.

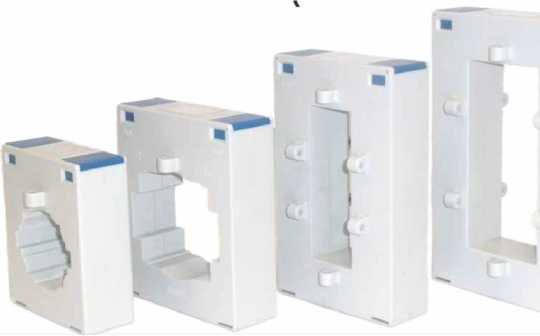

Трансформаторы тока
Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Внешний вид.
Трансформаторы тока
Рисунок № 4
Внешний вид.
Трансформаторы тока
Рисунок № 5
Внешний вид.
Трансформаторы тока

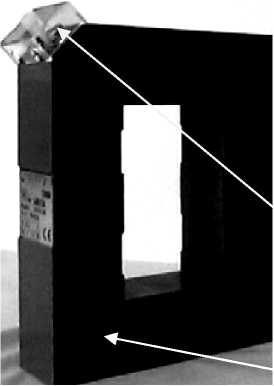

Рисунок № 6
Внешний вид.
Трансформаторы тока
Рисунок № 7
Внешний вид.
Трансформаторы тока

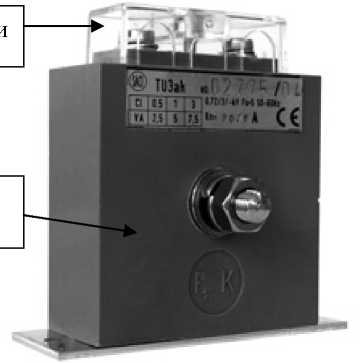

Рисунок № 8
Внешний вид.
Трансформаторы тока

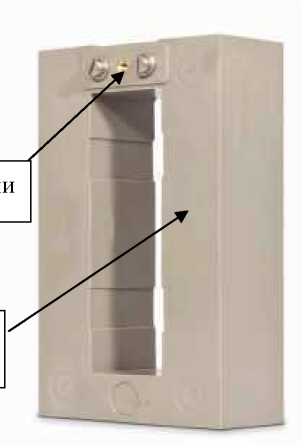

Рисунок № 9
Внешний вид.
Трансформаторы тока

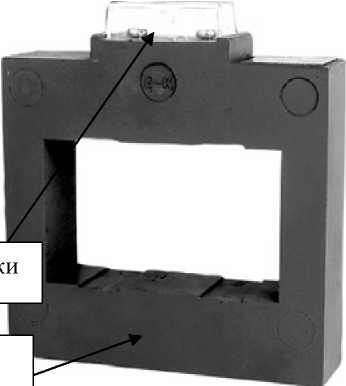

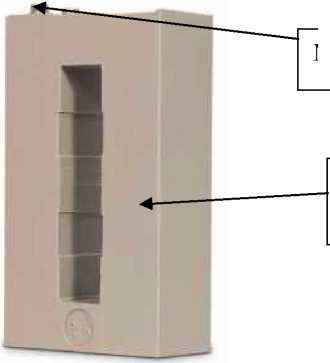

Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока серий TA, TL, TPR, TRS, TU, TUC, TUP
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор электроизмерительный эталонный многофункциональный
«Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
-
- магазин нагрузок СА5018-5 (регистрационный номер в Федеральном информационном фонде 39479-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, и (или) в паспорт, и (или) на корпус трансформаторов.
Изготовитель
Фирма «S.A. de Construcciones Industriales (SACI)», Испания
Адрес: 15, Aragoneses St., 28108 Alcobendas - Madrid, Spain
Телефон: (+34) 91-519-02-45
Факс: (+34) 91-416-96-46
Web-сайт: www.saci.es
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту -ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы тока по виду изоляции - в пластмассовом или литом корпусе. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой - для измерений и учета или для защиты. С одним коэффициентом трансформации.
Модификации трансформаторов различаются метрологическими характеристиками, габаритными размерами и массой.
Трансформаторы отдельных модификаций могут как иметь первичную обмотку, выполненную в виде встроенной шины, так и не иметь её. В этом случае первичной обмоткой служит кабель или шина, пропущенная через окно трансформатора. Окно магнитопровода может иметь круглое или прямоугольное сечение.
Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в пластмассовый или литой корпус, который защищает внутренние части от механических повреждений и проникновения влаги. Выводы вторичной обмотки подключены к клеммникам, закрепленным на корпусе трансформаторов, и закрывающимся пломбируемой прозрачной пластиковой крышкой с целью ограничения доступа к измерительной цепи.

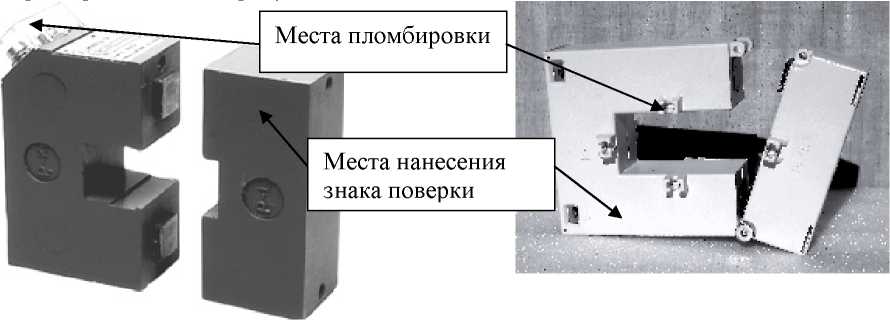

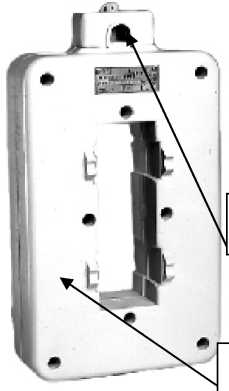

Общий вид трансформаторов с обозначением мест пломбирования от несанкционированного доступа (для модификаций, где оно предусмотрено) и мест нанесения знака поверки представлен на рисунке 1.

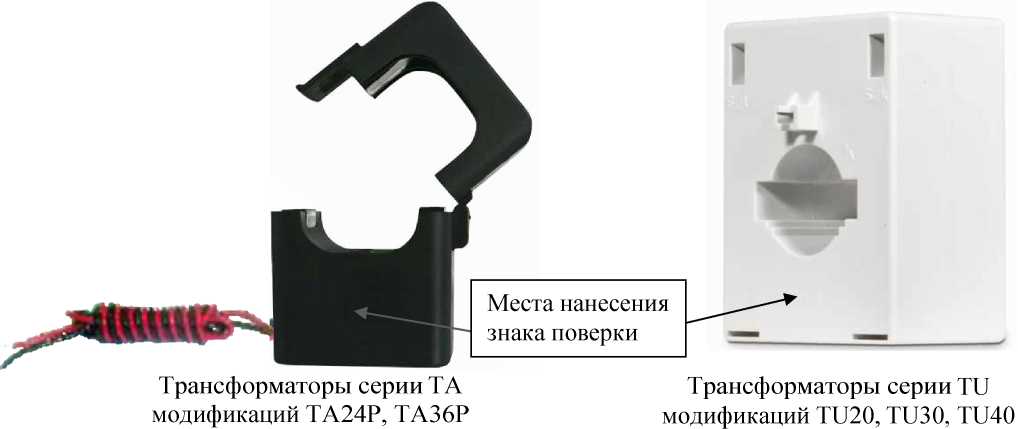

Трансформаторы серии TA Трансформаторы серии TA
модификаций TA30R, TA60R, TA80R, TA100R, модификаций TA30P, TA60P, TA80P,
TA125R, TA160R TA100P, TA125P, TA160P
Места нанесения
знака поверки
Места пломбировки
Трансформаторы серии TL модификаций TL2, TL3, TL4
Трансформаторы серии TRS модификаций TRS2, TRS3, TRS4, TRS5
Места нанесения знака поверки
Места пломбировки
Трансформаторы серии TPR модификаций TPR60, TPR80, TPR100, TPR125
Трансформаторы серии TU модификаций TU3ba, TU3B, TU3bc
Места пломбировки
Места нанесения знака поверки
J 7 Г ;1 iirov-HMMei
'' • •* С(:
Трансформаторы серии TU модификации TU3aR
Места нанесения знака поверки
Места пломбировки
Трансформаторы серии TU модификаций TU30R, TU60R, TU80R,
Трансформаторы серии TU модификаций TU80RS, TU100RS, TU125RS
TU100R, TU125R, TU160R
1.41 Л-=>
Места пломбировки
Места нанесения знака поверки
Трансформаторы серии TU модификаций TU40RS, TU60RS, TU40RSD
Место пломбировки
Место нанесения знака поверки
Трансформаторы серии TU модификаций TU100RTC, TU125RTC
Трансформаторы серии TU модификаций TU20PS, TU30PS, TU40PS, TU50PS
Место нанесения знака поверки
Место нанесения знака поверки
Трансформаторы серии TU модификаций TU20PS-3, TU30PS-3
Место нанесения знака поверки
Места пломбировки
Места нанесения знака поверки
Трансформаторы серии TUC
Трансформаторы серии TUC модификации
TUC30
модификаций TUC40, TUC50, TUC60,
TUC80
Место пломбировки
Места нанесения знака поверки
Трансформаторы серии TUP модификации TUP20RC
Трансформаторы серии TUP модификаций TUP20R, TUP60R, TUP95R

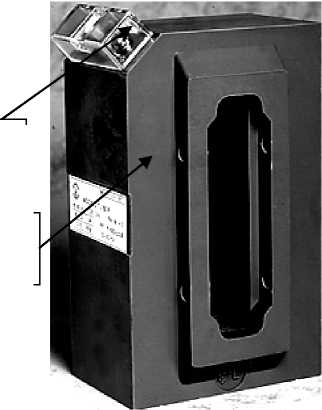

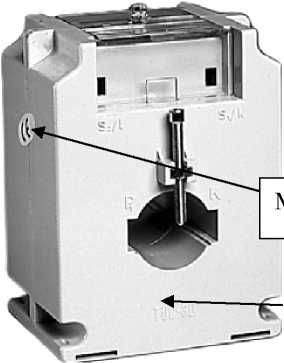

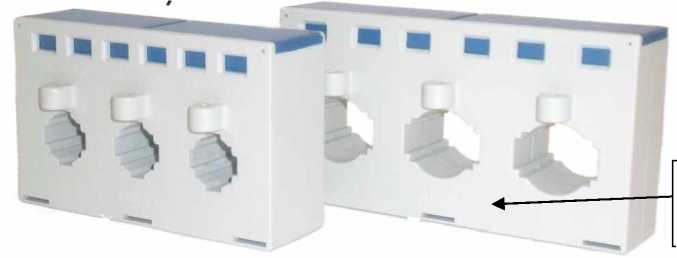

Рисунок 1 - Общий вид трансформаторов с обозначением мест пломбирования от несанкционированного доступа (для модификаций, где оно предусмотрено) и мест нанесения знака поверки
Программное обеспечение отсутствует.
Основные метрологические и технические характеристики трансформаторов представлены в таблицах 1-17.
Таблица 1 - трансформаторов серии TA модификаций TA30R, TA60R, TA80R, TA100R,
TA125R, TA160R
Характеристика |
Значение для модификации | |||||
TA30R |
TA60R |
TA80R |
TA100R |
TA125R |
TA160R | |
Номинальное напряжение, кВ |
0,66 | |||||
Наибольшее рабочее напряжение, кВ |
0,72 | |||||
100; 150; |
250; 300; |
250; 300; |
250; 300; 400; |
500; 600; 750; |
500; 600; 750; | |
200; 250; |
400; 500; |
400; 500; |
500; 600; 750; |
800; 1000; |
800; 1000; 1200; | |
Номинальный первичный ток, А |
300; 400 |
600; 750; |
600; 750; |
800; 1000; |
1200; 1500; |
1500; 2000; 2500; |
800; 1000 |
800; 1000 |
1200; 1500; |
2000; 2500; |
3000; 4000; 5000 | ||
2000 |
3000 | |||||
Номинальный вторичный ток, А |
5 | |||||
Классы точности вторичных обмоток для измерений и учета |
0,5; 1; 3 | |||||
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета, не более |
5 | |||||
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 |
5; 10 |
5; 10 |
5; 10; 15; 20 |
5; 10; 15; 20; |
5; 10; 15; 20; 25; | |
25; 30 |
30 | |||||
- для класса точности 1 |
5 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15; 20; |
5; 10; 20; 30; |
5; 10; 20; 30 |
30 | ||||||
- для класса точности 3 |
3; 5; 10 |
5; 15; 20 |
5; 15; 20 |
5; 15; 20; 30 |
15; 20; 30; 60 |
10; 20; 30; 60 |
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 |
2,5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
5 |
2,5; 5 |
- для класса точности 1 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
5 |
5 |
- для класса точности 3 |
5 |
5 |
5 |
5 |
- |
- |
Характеристика |
Значение для модификации | |||||
TA30R |
TA60R |
TA80R |
TA100R |
TA125R |
TA160R | |
Габаритные размеры (длинахширинахвысота), мм, не более |
90х66х114 |
100x66x139 |
120x66x159 |
150x66x181 |
150x66x204 |
150x66x239 |
Масса, кг, не более |
0,95 |
1,80 |
1,35 |
1,50 |
2,05 |
2,24 |
Таблица 2 - трансформаторов серии TA модификаций TA30P, TA60P, TA80P, TA100P, TA125P, TA160P
Характеристика |
Значение для модификации | |||||
TA30P |
TA60P |
TA80P |
TA100P |
TA125P |
TA160P | |
Номинальное напряжение, кВ |
0,66 | |||||
Наибольшее рабочее напряжение, кВ |
0,72 | |||||
100; 150; |
250; 300; 400; |
250; 300; 400; |
250; 300; 400; |
500; 600; |
500; 600; 750; | |
200; 250; |
500; 600; 750; |
500; 600; 750; |
500; 600; 750; |
750; 800; |
800; 1000; | |
Номинальный первичный ток, А |
300; 400 |
800; 1000 |
800; 1000 |
800; 1000; |
1000; 1200; |
1200; 1500; |
1200; 1500; |
1500; 2000; |
2000; 2500; | ||||
2000 |
2500; 3000 |
3000; 4000; | ||||
5000 | ||||||
Номинальный вторичный ток, А |
5 | |||||
Классы точности вторичных обмоток для измерений и учета |
0,5; |
1; 3 | ||||
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета, не более |
5 | |||||
Номинальная вторичная нагрузка S^™ с коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 |
5; 10 |
5; 10 |
5; 10; 15; 20 |
5; 10; 15; 20; |
5; 10; 15; 20; | |
25; 30 |
25; 30 | |||||
- для класса точности 1 |
5 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15; 20; |
5; 10; 20; 30 |
5; 10; 20; 30 |
30 | ||||||
- для класса точности 3 |
3; 5; 10 |
5; 15; 20 |
5; 15; 20 |
5; 15; 20; 30 |
20; 30; 60 |
10; 20; 30; 60 |
Характеристика |
Значение для модификации | |||||
TA30P |
TA60P |
TA80P |
TA100P |
TA125P |
TA160P | |
Номинальная вторичная нагрузка S2iiom с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 |
2,5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
5 |
2,5; 5 |
- для класса точности 1 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
5 |
5 |
- для класса точности 3 |
5 |
5 |
5 |
5 |
- |
- |
Габаритные размеры |
90х52,5 |
100x52,5 |
120x52,5 |
150x52,5 |
150x52,5 |
150x52,5 |
(длинахширинахвысота), мм, не более |
х106 |
Х136 |
Х156 |
Х178 |
x201 |
x236 |
Масса, кг, не более |
0,80 |
1,20 |
1,30 |
1,70 |
1,80 |
2,00 |
Таблица 3 - трансформаторов модификаций TA24P, TA36P
Характеристика |
Значение для модификации | |
TA24P |
TA36P | |
Номинальное напряжение, кВ |
0,66 | |
Наибольшее рабочее напряжение, кВ |
0,72 | |
Номинальный первичный ток, А |
100; 200; 300; 400; 500; 600 |
100; 200; 300; 400; 500; 600 |
Номинальный вторичный ток, А |
5 | |
Классы точности вторичных обмоток для измерений и учета |
0,5; 1 | |
Номинальный коэффициент безопасности КБном вторичных |
5 | |
обмоток для измерений и учета, не более | ||
Номинальная вторичная нагрузка S2hom с коэффициентом | ||
мощности cos ф2=0,8, В^А | ||
- для класса точности 0,5 |
- |
5 |
- для класса точности 1 |
- |
5; 10 |
Номинальная вторичная нагрузка S2hom с индуктивно-активным | ||
коэффициентом мощности cos ф2=1, В^А | ||
- для класса точности 0,5 |
1 |
1; 2,5; 5 |
- для класса точности 1 |
1 |
1; 5 |
Габаритные размеры (длинаxширинаxвысота), мм, не более |
46x35x65 |
57,5x41,5x85 |
Масса, кг, не более |
0,26 |
0,46 |
Таблица 4 - трансформаторов модификаций TL2, TL3, TL4
Характеристика |
Значение для модификации | ||
TL2 |
TL3 |
TL4 | |
Номинальное напряжение, кВ |
0,66 | ||
Наибольшее рабочее напряжение, кВ |
0,72 | ||
Номинальный первичный ток, А |
750; 800; 1000; |
1500; 2500; 3000 |
2000; 2500; |
1200; 1500; |
3000; 4000; | ||
2000; 2500 |
5000 | ||
Номинальный вторичный ток, А |
5 | ||
Классы точности вторичных обмоток: - для измерений и учета |
0,5; 1; 3 | ||
- для защиты |
5Р; 10Р | ||
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||
Номинальная предельная кратность вторичных обмоток для защиты КБном |
10 | ||
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А - для класса точности 0,5 |
10; 15; 20; 30 |
10; 15; 25; 30 |
10; 20; 30 |
- для класса точности 1 |
20; 30; 60 |
20; 25; 30 |
20; 30; 60 |
- для класса точности 3 |
30; 60 |
30; 40; 60 |
30 |
- для класса точности 5Р |
5 |
- |
5 |
- для класса точности 10Р |
- |
10 |
10 |
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 1 |
5 |
5 | |
Габаритные размеры (длинахширинахвысота), мм, не более |
94x66x178 |
114x71x210 |
156x78x224 |
Масса, кг, не более |
0,86 |
1,30 |
1,73 |
Таблица 5 - трансформаторов модификаций TPR60, TPR80, TPR100, TPR125
Характеристика |
Значение для модификации | |||
TPR60 |
TPR80 |
TPR100 |
TPR125 | |
Номинальное напряжение, кВ |
0,66 | |||
Наибольшее рабочее напряжение, кВ |
0,72 |
Характеристика |
Значение для модификации | |||
TPR60 |
TPR80 |
TPR100 |
TPR125 | |
100; 150; 200; 250; |
250; 300; 400; 500; 600; 750; 800; 1000; 1200; |
500; 600; 750; 800; 1000; 1200; 1500; 2000; 2500; |
1000; 1200; 1500; 2000; 2500; 3000; | |
Номинальный первичный ток, А |
300; 400; 500; 600; 750; 800; 1000 | |||
1500; 2000 |
3000; 4000; 5000 |
4000; 5000 | ||
Номинальный вторичный ток, А |
5 | |||
Класс точности вторичных обмоток для защиты |
5Р | |||
Номинальная предельная кратность вторичных обмоток для защиты КБном |
10; 20 | |||
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом |
5; 10; 15; 20; 25; 30; |
5; 10; 15; 20; 30 |
10; 15; 20; 25; 30; |
10; 15; 20; 25; |
мощности cos ф2=0,8, В^А |
40; 50; 60: 75; 100 |
40; 60 |
30; 40; 50 | |
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А |
5 |
5 |
- |
- |
Габаритные размеры (длинахширинахвысота), мм, не более |
185x80x211 |
205x60x231 |
225x60x251 |
250x60x276 |
Масса, кг, не более |
10,50 |
7,70 |
7,70 |
9,70 |
Таблица 6 - трансформаторов модификаций TRS2, TRS3, TRS4, TRS5
Характеристика |
Значение для модификации | |||
TRS2 |
TRS3 |
TRS4 |
TRS5 | |
Номинальное напряжение, кВ |
0,66 | |||
Наибольшее рабочее напряжение, кВ |
0,72 | |||
Номинальный первичный ток, А |
5 | |||
Номинальный вторичный ток, А |
5 | |||
Класс точности вторичных обмоток для измерений и учета |
0,5 | |||
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||
Номинальная вторичная нагрузка S2hom с индуктивноактивным коэффициентом мощности cos ф2=0,8, В^А |
10 | |||
Габаритные размеры (длинаxширинаxвысота), мм, не более |
135x60x109 |
135x60x109 |
185x60x109 |
185x60x109 |
Масса, кг, не более |
1,2 |
1,27 |
1,7 |
1,8 |
Таблица 7 - трансформаторов модификаций TU3ba, TU3B, TU3bc
Характеристика |
Значение для модификации | ||||
TU3ba |
TU3B |
TU3bc | |||
Номинальное напряжение, кВ |
0,66 | ||||
Наибольшее рабочее напряжение, кВ |
0,72 | ||||
5; 10; 15; 20; |
5; 10; 15; 20; |
5; |
10; 15; 20; 25; | ||
Номинальный первичный ток, А |
25; 30; 40; |
25; 30; 40; 50; |
30; 40; 50; 60; | ||
50; 60; 75 |
60; 75; 100; |
75; 100; 125; | |||
125; 150 |
150 | ||||
Номинальный вторичный ток, А |
5 | ||||
Классы точности вторичных обмоток для измерений и учета |
0,5; 1; 3 | ||||
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||||
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 |
10 |
15 | |||
- для класса точности 1 |
5 |
20 |
25 | ||
- для класса точности 3 |
- |
30 |
40 | ||
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 1 |
5 | ||||
Габаритные размеры (длинахширинахвысота), мм, не более |
115х77х104 |
126x77x104 |
137x77x104 | ||
Масса, кг, не более |
0,54 |
0,62 |
0,65 |
Таблица 8 - трансформаторов модификаций TU20, TU30, TU40
Характеристика |
Значение для модификации | ||
TU20 |
TU30 |
TU40 | |
Номинальное напряжение, кВ |
0,66 | ||
Наибольшее рабочее напряжение, кВ |
0,72 | ||
30; 40; 50; 60; |
100; 125; 150; |
50; 60; 75; 100; 125; 150; | |
Номинальный первичный ток, А |
75; 100; 125; |
200; 250; 300; |
200; 250; 300; 400; 500; |
150; 200; 250 |
400; 500; 600 |
600; 750; 800; 1000 | |
Номинальный вторичный ток, А |
5 | ||
Классы точности вторичных обмоток для измерений и учета |
0,5; 1; 3 | ||
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 |
Характеристика |
Значение для модификации | ||
TU20 |
TU30 |
TU40 | |
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 |
5 |
5 |
5; 10; 15 |
- для класса точности 1 |
5; 10 |
5 |
3; 5; 10; 15; 20 |
- для класса точности 3 |
5; 10; 15 |
5; 10 |
5; 10; 15; 20; 30 |
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 |
5 |
2,5; 5 |
1; 2,5; 5 |
- для класса точности 1 |
1; 2,5; 5 |
2,5; 5 |
2; 5 |
- для класса точности 3 |
1; 2; 2,5; 5 |
2,5; 5 |
2; 5 |
Габаритные размеры (длинахширинахвысота), мм, не более |
56Х48,5Х74 |
60x51,5x79 |
71x61x96 |
Масса, кг, не более |
0,48 |
0,51 |
0,52 |
Таблица 9 - трансформаторов модификаций TU3aR, TU3bR, TU3R, TU50R, TU3PR
Характеристика |
Значение для модификации | ||||
TU3aR |
TU3bR |
TU3R |
TU50R |
TU3PR | |
Номинальное напряжение, кВ |
0,66 | ||||
Наибольшее рабочее напряжение, кВ |
0,72 | ||||
5; 10; 15; 20; |
5; 10; 15; 20; |
50; 60; 75; |
400; 500; |
50; 60; 75; | |
25; 30; 40; 50; |
25; 30; 40; 50; |
100; 125; |
600; 750; |
100; 125; | |
Номинальный первичный ток, А |
60; 75; 100; |
60; 75; 100; |
150; 200; |
800 |
150; 200; |
125; 150; 200; |
125; 150; 200 |
250; 300; |
250; 300; | ||
250; 300 |
400; 500; 600 |
400 | |||
Номинальный вторичный ток, А |
5 | ||||
Классы точности вторичных обмоток: | |||||
- для измерений и учета |
0,5; 1 |
0,5; 0,5S; 1 |
0,5; 1 |
- | |
- для защиты |
- |
- |
5Р |
5Р; 10Р | |
Номинальный коэффициент безопасности | |||||
Кбном вторичных обмоток для измерений и |
5 | ||||
учета, не более |
Характеристика |
Значение для модификации | ||||
TU3aR |
TU3bR |
TU3R |
TU50R |
TU3PR | |
Номинальная предельная кратность вторичных обмоток для защиты Кбном |
10 | ||||
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А - для класса точности 0,5 |
10 |
15 |
15 |
- | |
- для класса точности 1 |
5 |
20 |
25 |
25 |
- |
- для класса точности 0,5S |
- |
- |
10 |
- |
- |
- для класса точности 5Р |
- |
- |
- |
10 |
10 |
- для класса точности 10Р |
- |
- |
- |
- |
10 |
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 |
2,5 | ||||
- для класса точности 1 |
5 |
- |
- |
- |
- |
Г абаритные размеры (длинахширинахвысота), мм, не более |
65x36x74 |
126x77x90 |
140x80x101 |
175x100x100 |
140x110x100 |
Масса, кг, не более |
0,90 |
1,25 |
1,87 |
2,95 |
2,95 |
Таблица 10 - трансформаторов модификаций TU30R, TU60R, TU80R, TU100R, TU125R, TU160R
Характеристика |
Значение для модификации | |||||
TU30R |
TU60R |
TU80R |
TU100R |
TU125R |
TU160R | |
Номинальное напряжение, кВ |
0,66 | |||||
Наибольшее рабочее напряжение, кВ |
0,72 | |||||
100; 150; |
250; 300; 400; |
250; 300; 400; |
250; 300; 400; |
500; 600; |
500; 600; 750; | |
200; 250; |
500; 600; 750; |
500; 600; 750; |
500; 600; 750; |
750; 800; |
800; 1000; | |
Номинальный первичный ток, А |
300; 400 |
800; 1000 |
800; 1000 |
800; 1000; |
1000; 1200; |
1200; 1500; |
1200; 1500; |
1500; 2000; |
2000; 2500; | ||||
2000 |
2500; 3000 |
3000; 4000; | ||||
5000 | ||||||
Номинальный вторичный ток, А |
5 |
Характеристика |
Значение для модификации | |||||
TU30R |
TU60R |
TU80R |
TU100R |
TU125R |
TU160R | |
Классы точности вторичных обмоток для измерений и учета |
0,5; |
1; 3 | ||||
Номинальный коэффициент безопасности | ||||||
КБном вторичных обмоток для измерений и |
5 | |||||
учета, не более | ||||||
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 |
5 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
10; 15 |
10; 15 |
- для класса точности 1 |
5; 10 |
5; 10; 15; 20 |
5; 10; 15; 20 |
5; 10; 15; 20 |
15; 20 |
15; 20 |
5; 10; 15; 20; |
5; 10; 15; 20; |
5; 10; 15; 20; | ||||
- для класса точности 3 |
5; 10; 15 |
30 |
30 |
30 |
20; 30 |
20; 30 |
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 |
5 |
2,5; 5 |
2,5; 5 |
2,5; 5 | ||
- для класса точности 1 |
5 |
5 |
5 |
5 |
- |
- |
- для класса точности 3 |
5 |
5 |
5 |
5 |
- |
- |
Габаритные размеры (длинахширинахвысота), мм, не более |
90x66x114 |
100x66x139 |
120x66x159 |
150x66x181 |
150x66x204 |
150x66x239 |
Масса, кг, не более |
0,95 |
1,80 |
1,35 |
1,80 |
2,05 |
2,24 |
Таблица 11 - трансформаторов модификаций TU40RS, TU40RSD, TU100RTC, TU125RTC
Характеристика |
Значение для модификации | |||
TU40RS |
TU40RSD |
TU100RTC |
TU125RTC | |
Номинальное напряжение, кВ |
0,66 | |||
Наибольшее рабочее напряжение, кВ |
0,72 | |||
Номинальный первичный ток, А |
300; 400; 500; 600; |
200, 300; 400; 500; |
750; 800; 1000; 1200; |
800; 1000; 1200; |
750; 800; 1000 |
600; 750; 800; 1000 |
1500; 2000; 2500; |
1500; 2000; 2500; | |
3000 |
3000 | |||
Номинальный вторичный ток, А |
5 |
Характеристика |
Значение для модификации | |||
TU40RS |
TU40RSD |
TU100RTC |
TU125RTC | |
Классы точности вторичных обмоток для измерений и учета |
0,5; |
1; 3 | ||
Номинальный коэффициент | ||||
безопасности КбнОм вторичных обмоток |
5 | |||
для измерений и учета, не более | ||||
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А - для класса точности 0,5 |
10 |
5; 10 |
10; 15; 20; 30 |
10; 15; 20; 25 |
- для класса точности 1 |
15 |
15 |
20; 30 |
10; 15; 20; 25; 30 |
- для класса точности 3 |
20 |
10; 20 |
30; 60 |
15; 20; 30 |
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 |
5 | |||
Г абаритные размеры (длинахширинахвысота), мм, не более |
72х71х100 |
72x71x100 |
83x66x160 |
98x66x185 |
Масса, кг, не более |
0,70 |
0,55 |
1,18 |
1,50 |
Таблица 12 - трансформаторов модификаций TU60RS, TU80RS, TU100RS, TU125RS, TU100RT, TU125RT
Характеристика |
Значение для модификации | |||||
TU60RS |
TU80RS |
TU100RS |
TU125RS |
TU100RT |
TU125RT | |
Номинальное напряжение, кВ |
0,66 | |||||
Наибольшее рабочее напряжение, кВ |
0,72 | |||||
400 ; 500; |
400; 500; |
750; 800; 1000; 1200; 1500; 2000; 2500; 3000 |
750; 800; 1000; 1200; |
800; 1000; | ||
600; 750; |
600; 750; |
2000; 2500; |
1200; | |||
Номинальный первичный ток, А |
800; 1000; |
800; 1000; |
3000; 4000; |
1500; | ||
1200; 1500; |
1200; 1500; |
5000; 6000 |
1500; 2000 |
2000; | ||
2000 |
2000; 2500 |
2500; 3000 | ||||
Номинальный вторичный ток, А |
5 |
Характеристика |
Значение для модификации | |||||
TU60RS |
TU80RS |
TU100RS |
TU125RS |
TU100RT |
TU125RT | |
Классы точности вторичных обмоток для |
0,5; 1; 3 | |||||
измерений и учета | ||||||
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||||
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 |
5; 10 |
5; 10 |
15 |
15 |
10; 15; 20; 30 |
10; 15; 20; |
25 | ||||||
- для класса точности 1 |
10; 15 |
15 |
20 |
20 |
20; 30; 60 |
10; 15; 20; |
25; 30 | ||||||
- для класса точности 3 |
10; 15; 20 |
10; 20 |
30 |
30 |
30; 60 |
15; 20; 30 |
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 |
5 |
5 | ||||
Габаритные размеры (длинахширинахвысота), мм, не более |
90x66x115 |
110x66x135 |
140x66x153 |
165x66x189 |
83x66x145 |
98x66x170 |
Масса, кг, не более |
0,75 |
0,90 |
1,35 |
2,30 |
1,20 |
1,35 |
Таблица 13 - трансформаторов модификаций TU20PS, TU30PS, TU40PS, TU50PS, TU20PS-3, TU30PS-3
Характеристика |
Значение для модификации | |||||
TU20PS |
TU30PS |
TU40PS |
TU50PS |
TU20PS-3 |
TU30PS-3 | |
Номинальное напряжение, кВ |
0,66 | |||||
Наибольшее рабочее напряжение, кВ |
0,72 | |||||
30; 40; 50; 60; 75; 100; 125; 150; |
100; 125; 150; |
150; 200; 250; |
400; 500; |
30; 40; 50; 60; 75; 100; 125; 150; |
150; 200; 250; 300; 400; 500; 600 | |
Номинальный первичный ток, А |
200; 250; 300; 400; 500; 600 |
300; 400; 500; 600; 750; 800 |
600; 750; 800; 1000 | |||
200; 250 |
200; 250 | |||||
Номинальный вторичный ток, А |
5 |
Характеристика |
Значение для модификации | |||||
TU20PS |
TU30PS |
TU40PS |
TU50PS |
TU20PS-3 |
TU30PS-3 | |
Классы точности вторичных обмоток для измерений и учета |
0,5; 1; 3 |
0,5; 1 |
0,5; 1; 3 |
0,5; 1 | ||
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||||
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 |
5 |
5 |
5 |
5; 10 |
5 | |
- для класса точности 1 |
5 |
5 |
5 |
5; 10; 15 |
- |
5 |
- для класса точности 3 |
5 |
- |
- |
- |
5 |
- |
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
5 |
1; 2,5 |
2,5; 5 |
- для класса точности 1 |
1; 2,5; 5 |
2,5; 5 |
2; 5 |
5 |
1; 2,5 |
2,5; 5 |
- для класса точности 3 |
0,5; 1; 2,5; 5 |
- |
- |
- |
0,5; 1; 2,5; 5 |
- |
Габаритные размеры (длинахширинахвысота), мм, не более |
50x36x74 |
58x36x78 |
62x36x82 |
72x36x103 |
120x36x74 |
146x36x78 |
Масса, кг, не более |
0,56 |
0,56 |
0,30 |
0,36 |
0,60 |
0,62 |
Таблица 14 - трансформаторов модификаций TU60PS, TU80PS, TU100PS, TU125PS
Характеристика |
Значение для модификации | |||
TU60PS |
TU80PS |
TU100PS |
TU125PS | |
Номинальное напряжение, кВ |
0,66 | |||
Наибольшее рабочее напряжение, кВ |
0,72 | |||
Номинальный первичный ток, А |
400; 500; 600; 750; |
400; 500; 600; 750; |
500; 600; 750; 800; |
500; 600; 750; 800; |
800; 1000; 1200; |
800; 1000; 1200; |
1000; 1200; 1500; |
1000; 1200; 1500; | |
1500; 1600 |
1500; 1600; 2000 |
1600; 2000; 2500; |
1600; 2000; 2500; | |
3000 |
3000; 4000 | |||
Номинальный вторичный ток, А |
5 |
Характеристика |
Значение для модификации | |||||
TU60PS |
TU80PS |
TU100PS |
TU125PS | |||
Классы точности вторичных обмоток |
0,5; 1 | |||||
для измерений и учета | ||||||
Номинальный коэффициент | ||||||
безопасности КбнОм вторичных обмоток |
5 | |||||
для измерений и учета, не более | ||||||
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15; 20 |
5; 10; 15; 20; 25 | ||
- для класса точности 1 |
5; 10; 15; 20 |
10; 15; 20 |
10; 15; 20; 25 |
10; 15; 20; 25; 30 | ||
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=1, В^А - для класса точности 0,5 |
5 |
5 |
5 |
5 | ||
- для класса точности 1 |
5 |
- |
- |
- | ||
Г абаритные размеры (длинахширинахвысота), мм, не более |
86x63x110 |
106х36х132 |
95x36x165 |
115x36x190 | ||
Масса, кг, не более |
0,42 |
0,70 |
0,94 |
1,00 |
Таблица 15 - трансформаторов модификаций TUC30, TUC40, TUC50, TUC60, TUC80
Характеристика |
Значение для модификации | ||||
TUC30 |
TUC40 |
TUC50 |
TUC60 |
TUC80 | |
Номинальное напряжение, кВ |
0,66 | ||||
Наибольшее рабочее напряжение, кВ |
0,72 | ||||
50; 60; 75; 100; |
400; 500; 600; 750; 800; 1000; |
200; 250; 300; |
200; 250; 300; | ||
Номинальный первичный ток, А |
200; 250; 300; 400; 500; 600 |
125; 150; 200; |
400; 500; 600; |
400; 500; 600; | |
250; 300; 400; |
1200; 1500; 2000 |
750; 800; 1000; |
750; 800; 1000; | ||
500; 600; 750; |
1200; 1500; |
1200; 1500; | |||
800; 1000 |
2000 |
2000; 2500 | |||
Номинальный вторичный ток, А |
5 |
Характеристика |
Значение для модификации | ||||
TUC30 |
TUC40 |
TUC50 |
TUC60 |
TUC80 | |
Классы точности вторичных обмоток: | |||||
- для измерений и учета |
0,5; 1; 3 |
0,5; 1; 3 |
0,5 |
0,5; |
1; 3 |
- для защиты |
5Р;10Р |
5Р; |
10Р | ||
Номинальный коэффициент безопасности | |||||
КБном вторичных обмоток для измерений и |
5 | ||||
учета, не более | |||||
Номинальная предельная кратность |
10 | ||||
вторичных обмоток для защиты КБном | |||||
Номинальная вторичная нагрузка S2hom с | |||||
индуктивно-активным коэффициентом | |||||
мощности cos ф2=0,8, ВА | |||||
- для класса точности 0,5 |
15 |
5; 10; 15 |
10 |
15 |
15 |
- для класса точности 1 |
20 |
3; 5; 10; 15; 20 |
- |
20 |
20 |
- для класса точности 3 |
30 |
5; 10; 15; 20; 30 |
- |
30 |
30 |
- для класса точности 5Р |
5 |
- |
- |
5; 10 |
5; 10 |
- для класса точности 10Р |
5 |
- |
- |
5; 10 |
5; 10 |
Номинальная вторичная нагрузка S2hom с | |||||
коэффициентом мощности cos ф2=1, В^А | |||||
- для класса точности 0,5 |
- |
1; 2,5; 5 |
- |
- | |
- для класса точности 1 |
- |
2; 5 |
- |
- | |
- для класса точности 3 |
- |
2; 5 |
- |
- | |
- для класса точности 5Р |
5 |
- |
5 |
5 | |
- для класса точности 10Р |
5 |
- |
5 |
5 | |
Габаритные размеры |
77х76х112 |
71x61x106,5 |
84x61x117 |
105x76x136,5 |
131x76x161,5 |
(длинахширинахвысота), мм, не более | |||||
Масса, кг, не более |
0,87 |
0,52 |
0,58 |
1,06 |
1,32 |
Таблица 16 - трансформаторов модификаций TUP20RC, TUP20R, TUP60R, TUP95R
Характеристика |
Значение для модификации | ||||||
TUP20RC |
TUP20R |
TUP60R |
TUP95R | ||||
Номинальное напряжение, кВ |
0,66 | ||||||
Наибольшее рабочее напряжение, кВ |
0,72 | ||||||
500; 600; 750; |
750; 800; 1000; |
1000; 1200; 1500; | |||||
Номинальный первичный ток, А |
800; 1000; |
1200; 1500; |
2000; 2500; 3000; |
3000; 4000; 5000 | |||
1200; 1500 |
2000 |
4000 | |||||
Номинальный вторичный ток, А |
5 | ||||||
Классы точности вторичных обмоток: - для измерений и учета |
0,5; 1; |
0,5; 0,5S; 1 |
0,5; |
1 | |||
- для защиты |
5Р; 10Р |
5Р; 10Р |
5Р; 10Р | ||||
Номинальный коэффициент безопасности КбнОм вторичных обмоток для измерений и учета, не более |
5 | ||||||
Номинальная предельная кратность вторичных обмоток для защиты КбнОм |
10 | ||||||
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 |
10; 15 |
15 |
15 |
15 | |||
- для класса точности 1 |
15; 25 |
25 |
25 |
25 | |||
- для класса точности 0,5S |
- |
10 |
- |
- | |||
- для класса точности 5Р |
5 |
15 |
15; 20 |
15; 20 | |||
- для класса точности 10Р |
5 |
10; 15; 20 |
15; 20; 30 |
20; 30 | |||
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 5Р |
5 | ||||||
- для класса точности 10Р |
5 |
- |
- |
- | |||
Габаритные размеры (длинахширинахвысота), мм, не более |
85х70х125 |
95x80x160 |
150x80x193 |
200x80x200 | |||
Масса, кг, не более |
1,33 |
1,96 |
3,02 |
3,99 |
Таблица 17 - Общие технические характеристики для трансформаторов
Характеристика |
Значение |
Номинальная частота переменного тока, Гц |
50; 60 |
Рабочие условия измерений:
|
от -10 до +50 до 95 |
Средняя наработка на отказ, ч |
175000 |
Средний срок службы, лет |
20 |
