Номер по Госреестру СИ: 53062-13
53062-13 Анализаторы параметров электрической сети
(LAB, LCA, LCC, LDA, MAR, MDA, ANG, SNG)
Назначение средства измерений:
Анализаторы параметров электрической сети серий LAB, LCA, LCC, LDA, MAR, MDA, ANG, SNG (далее - приборы) предназначены для измерения, отображения и передачи по цифровым интерфейсам параметров электрических величин в однофазных и трехфазных электрических сетях переменного тока промышленной частоты.

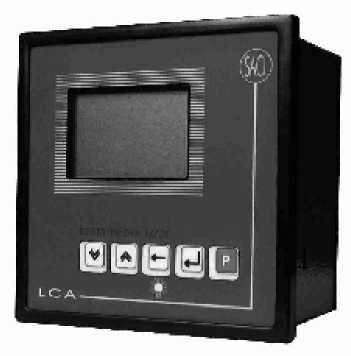

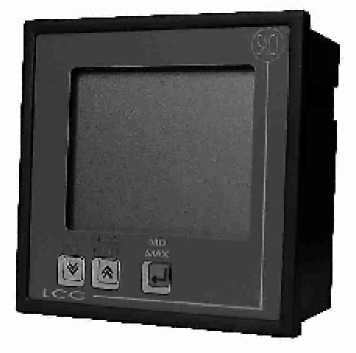

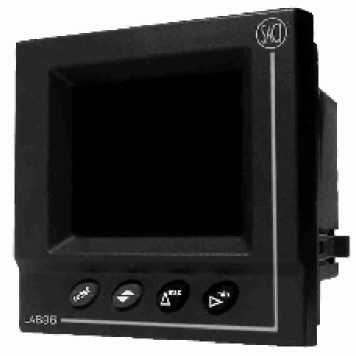

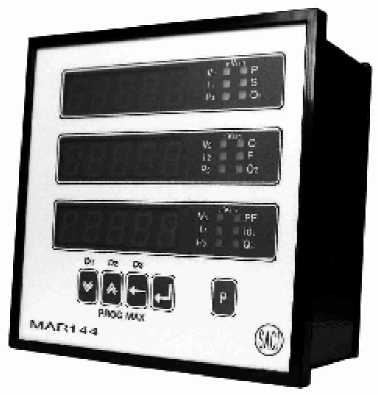

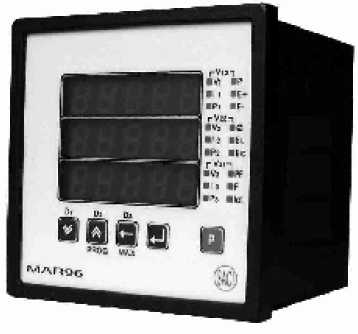

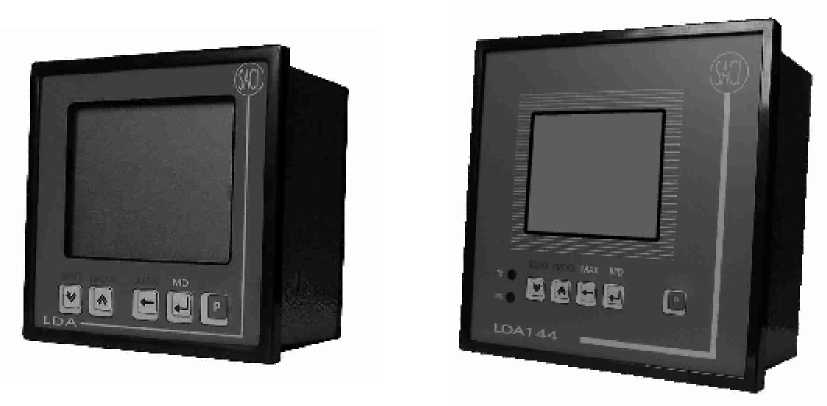

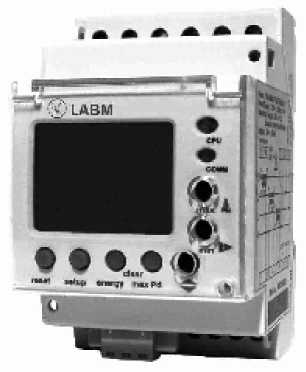

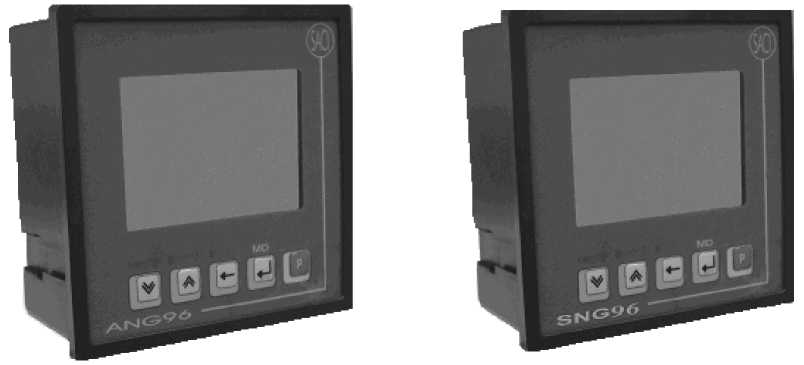

Внешний вид.
Анализаторы параметров электрической сети
Рисунок № 1
Внешний вид.
Анализаторы параметров электрической сети
Рисунок № 2
Внешний вид.
Анализаторы параметров электрической сети
Рисунок № 3
Внешний вид.
Анализаторы параметров электрической сети
Рисунок № 4
Внешний вид.
Анализаторы параметров электрической сети
Рисунок № 5
Внешний вид.
Анализаторы параметров электрической сети
Рисунок № 6
Внешний вид.
Анализаторы параметров электрической сети
Рисунок № 7
Внешний вид.
Анализаторы параметров электрической сети
Рисунок № 8
Внешний вид.
Анализаторы параметров электрической сети
Рисунок № 9

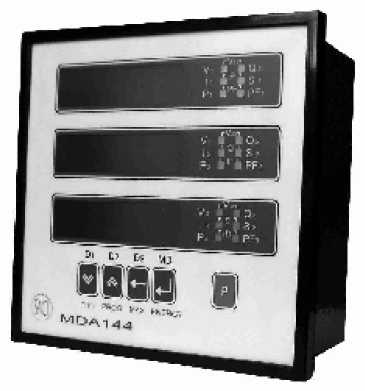

Внешний вид.
Анализаторы параметров электрической сети
Рисунок № 10
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам параметров электрической сети серий LAB, LCA, LCC, LDA, MAR, MDA, ANG, SNG-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. Техническая документация фирмы «S.A. de Construcciones Industriales (SACI)», Испания.
Изготовитель
Фирма «S.A. de Construcciones Industriales (SACI)», Испания.Адрес: 84, La Granja St., 28108 Alcobendas - Madrid, Spain.
Телефон: (+34) 91 519 02 45; Факс: (+34) 91 416 96 46.
Web-сайт: http://www.saci.es
Заявитель
ООО «СертСЕ», г. Москва.Адрес: 125315, г. Москва, ул. Часовая, 24, стр. 2, оф. 301.
Тел.: 8 (495) 651-85-90
Web-сайт: http://www.certce.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Анализаторы параметров электрической сети серий LAB, LCA, LCC, LDA, MAR, MDA, ANG, SNG представляют собой многофункциональные цифровые измерительные приборы (ЦИП), принцип действия которых основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и силы переменного тока, их математической обработке, отображении результатов измерений на ЖК-дисплее (либо на цифровых светодиодных индикаторах) и передачи их по интерфейсам связи.
Диапазон измеряемых величин может быть расширен при подключении к входным цепям приборов измерительных трансформаторов тока и напряжения. Необходимые коэффициенты трансформации устанавливаются пользователем.
Результаты измерений могут передаваться на ПК и другие внешние устройства сбора и обработки данных, используя интерфейсы связи RS-232, RS-485 (протокол связи Modbus RTU, скорость передачи данных от 300 до 19200 бит/с), импульсные и релейные выходы. Возможно применение конвертеров интерфейсов для обработки цифрового сигнала.
Приборы разных серий отличаются друг от друга функциональностью, техническими и метрологическими характеристиками и имеют различные исполнения в зависимости от диапазона измерений входного сигнала, схемы включения, типа интерфейсов, наличия дискретных выходов, вида индикаторов, варианта монтажа.
Приборы состоят из входных первичных преобразователей тока и напряжения, аналогоцифровых преобразователей, микропроцессора и дисплея.
Конструктивно приборы выполнены в пластиковых или комбинированных корпусах из металла и пластика. На передней панели приборов расположены ЖК-дисплей с подсветкой или трехстрочные цифровые светодиодные индикаторы и кнопки управления прибором. Клеммы для подключения к измерительной цепи, цепи питания и интерфейсы у приборов для щитового монтажа расположены на тыльной стороне корпуса, у приборов для монтажа на DIN-рейку - на боковых сторонах.
Настройка прибора осуществляется через меню настройки с помощью кнопок на лицевой панели. Вход в меню настройки защищен паролем. Кроме этого, кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины. В случае модификации прибора с ЖК-дисплеем измеренные величины просматриваются постранично.
Приборы не имеют подвижных частей и работоспособны при установке в любом положении.
Доступ к внутренним частям приборов возможен только с нарушением пломб, установленных на винты крепления корпуса.
w | |||
MP |
1 .’/А Л f A | ||
LI |
P ID | ||
tfrtX . |
РГ Q | ||
L2 |
KWh К'/or II | ||
Min I |
fk | ||
L3 |
3 Hi %IHL:- | ||
M.-.J-I fr-:-!.=, МДК MID S3 ЭВ1. 1ЧЛГ>А<?£ъ -----^— ------ | |||
_________________________________________________________________________! |
В комплект поставки входят прибор, набор крепежа, Руководство по эксплуатации, Методика поверки, упаковочная коробка.
Таблица 1 - Модификации серий
Модификация |
Описание |
Серия LAB | |
LAB96-B |
Базовая модификация |
LAB96-BA |
Изоляция токовых входов |
LAB96-C |
Порт RS-485 и цифровой выход |
LAB96-CH |
Измерение уровня гармонических составляющих напряжения и тока |
LAB96-U |
Универсальное питание (напряжение переменного и постоянного тока) |
LABM-B |
Базовая модификация |
LABM-BA |
Изоляция токовых входов |
LABM-C |
Порт RS-485 и цифровой выход |
LABM-CH |
Измерение уровня гармонических составляющих напряжения и тока |
LABM-U |
Универсальное питание (напряжение переменного и постоянного тока) |
Серия LCA | |
LCA-B |
Базовая модификация |
LCA-BA |
Изоляция токовых входов |
LCA-C |
Порт RS-485 и два цифровых выхода |
LCAM-B |
Базовая модификация |
LCAM-BA |
Изоляция токовых входов |
LCAM-C |
Порт RS-485 и два цифровых выхода |
Серия LCC | |
LCC-B |
Базовая модификация |
LCC-BA |
Изоляция токовых входов |
LCCM |
Базовая модификация |
Серия LDA | |
LDA-B |
Базовая модификация |
LDA-BA |
Изоляция токовых входов |
LDA-C |
Порт RS-485 и два цифровых выхода |
LDA144-B |
Базовая модификация |
Модификация |
Описание |
LDA144-BA |
Изоляция токовых входов |
LDA144-C |
Порт RS-485 и два цифровых выхода |
LDA144 with memory |
Изоляция токовых входов. Порты RS-485, RS-232 и два цифровых выхода |
Серия MAR | |
MAR96 |
Изоляция токовых входов. Порт RS-485 и два цифровых выхода |
MAR96-0 |
Однофазная модификация |
MAR96-I |
Модификация для трехфазной, трехпроводной симметричной сети |
MAR96-II |
Модификация для трехфазной, трехпроводной несимметричной сети |
MAR96-3 |
Модификация для трехфазной, четырехпроводной несимметричной сети |
MAR144-B |
Базовая модификация |
MAR144-BA |
Изоляция токовых входов |
MAR144 |
Изоляция токовых входов и два цифровых выхода |
MAR144-0 |
Однофазная модификация |
MAR144-I |
Модификация для трехфазной, трехпроводной симметричной сети |
MAR144-II |
Модификация для трехфазной, трехпроводной несимметричной сети |
MAR144-3 |
Модификация для трехфазной, четырехпроводной несимметричной сети |
Серия MDA | |
MDA96-B |
Базовая модификация |
MDA96-BA |
Изоляция токовых входов |
MDA96-C |
Порт RS-485 и два цифровых выхода |
MDA144 |
Порт RS-485 и два цифровых выхода |
Серия ANG | |
ANG96 |
Порт RS-485 и два цифровых выхода |
Серия SNG | |
SNG96 |
Базовая модификация |
Таблица 2 - анализаторов серий LAB и LCA
Характеристика |
Значение для модификации | |||
LAB96 |
LABM |
LCA |
LCAM | |
Номинальное входное напряжение переменного тока Un, В |
300 (фаза-ноль); 520 (фаза-фаза) |
300 (фаза-ноль); 520 (фаза-фаза) |
100, 110, 230, 400 |
100, 110, 230, 400 |
Диапазон измерений напряжения переменного тока, В |
0,1Un - Un |
0,1Un - Un |
0,2Un - 1,2Un |
0,2Un - 1,2Un |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В |
± (0,005Хизм. + 2 е.м.р.) |
± (0,005Хизм. + 2 е.м.р.) |
± (0,003Хизм. + 0,003Хк.) |
± (0,003Хизм. + 0,003Хк.) |
Номинальный входной ток In, А |
5 |
5 |
1; 5 |
1; 5 |
Диапазон измерений силы переменного тока, А |
0,1In - In |
0,1In - In |
0,01In - 1,2In |
0,01In - 1,2In |
Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А |
± (0,005Хизм. + 2 е.м.р.) |
± (0,005Хизм. + 2 е.м.р.) |
± (0,003Хизм. + 0,003Хк.) |
± (0,003Хизм. + 0,003Хк.) |
Диапазон измерений активной, реактивной, полной мощности Вт (вар, В^А) |
0,1Un-In - Un-In |
0,1Un-In - Un-In |
0,01Un-In - 1,2Un-In |
0,01Un-In - 1,2Un-In |
Пределы допускаемой абсолютной погрешности измерения активной, реактивной, полной мощности Вт (вар, В^А) |
± (0,01Хизм. + 2 е.м.р.) |
± (0,005Хизм. + 2 е.м.р.) |
± (0,003Хизм. + 0,003Хк.) Для полной мощности ± (0,005Хизм. + 0,005Хк.) |
± (0,003Хизм. + 0,003Хк.) Для полной мощности ± (0,005Хизм. + 0,005Хк.) |
Диапазон измерений коэффициента мощности |
0,5 - 1 |
0,5 - 1 |
От - 0,5 до + 0,5 |
От - 0,5 до + 0,5 |
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности |
± 0,006Хизм. |
± 0,006Хизм. |
± 0,006Хизм. |
± 0,006Хизм. |
Диапазон измерений частоты, Гц |
45 - 65 |
45 - 65 |
45 - 65 |
45 - 65 |
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
± (0,002Хизм. + 2 е.м.р.) |
± (0,002Хизм. + 2 е.м.р.) |
± 0,002Хизм. |
± 0,002Хизм. |
Диапазон измерений активной (реактивной) электрической энергии, кВтч (квар^ч) |
0,1Un-In-T - Un-In-T |
0,1Un-In-T - Un4n^T |
0,05Un-In-T - 1,2Un-In-T |
0,05Un4n^T - 1,2Un-In-T |
Пределы допускаемой абсолютной погрешности измерения активной электрической энергии, кВтч (квар^ч) |
± (0,01Хизм. + 2 е.м.р.) |
± (0,005Хизм. + 2 е.м.р.) |
± 0,01Хизм. |
± 0,01Хизм. |
Пределы допускаемой абсолютной погрешности измерения реактивной электрической энергии, квар^ч |
± (0,01Хизм. + 2 е.м.р.) |
± (0,005Хизм. + 2 е.м.р.) |
± 0,02Хизм. |
± 0,02Хизм. |
Характеристика |
Значение для модификации | |||
LAB96 |
LABM |
LCA |
LCAM | |
Напряжение питания, В |
230 В, частота 50/60 Гц; или от 85 до 265 В, частота 50 - 60 Гц; либо от 95 до 300 пост. тока |
230 В, частота 50/60 Гц; или от 85 до 265 В, частота 50 - 60 Гц; либо от 95 до 300 пост. тока |
230 В, частота 50/60 Гц; или от 85 до 265 В, частота 50 - 60 Гц; либо от 95 до 300 пост. тока |
230 В, частота 50/60 Гц |
Габаритные размеры (длина*ширина*высота), мм |
96x96x63 |
52,5x85x67,9 |
96x96x63 |
105x90x67,9 |
Рабочие условия применения:
|
От - 10 до + 50 До 95 без конденсации |
От - 10 до + 50 До 95 без конденсации |
От - 10 до + 50 До 95 без конденсации |
От - 10 до + 50 До 95 без конденсации |
Масса, кг |
0,4 |
0,21 |
0,35 |
0,35 |
Примечания: Хизм. - измеренное значение физической величины;
Таблица 3 - Метрологические и технические ха |
рактеристики анализаторов серий LCC и LDA | |||
Характеристика |
Значение для модификации | |||
LCC |
LCCM |
LDA |
LDA144; LDA144 with memory | |
Номинальное входное напряжение переменного тока Un, В |
400 |
400 |
100, 110, 230, 400 |
100, 110, 230, 400 |
Диапазон измерений напряжения переменного тока, В |
0,8Un - 1,2Un |
0,8Un - 1,2Un |
0,2Un - 1,2Un |
0,2Un - 1,2Un |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В |
± (0,003Хизм. + 0,003Хк.) |
± (0,003Хизм. + 0,003Хк.) |
± (0,003Хизм. + 0,003Хк.) |
± (0,003Хизм. + 0,003Хк.) |
Номинальный входной ток In, А |
1; 5 |
1; 5 |
1; 5 |
1; 5 |
Диапазон измерений силы переменного тока, А |
0,01In - 1,2In |
0,01In - 1,2In |
0,01In - 1,2In |
0,01In - 1,2In |
Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А |
± (0,003Хизм. + 0,003Хк.) |
± (0,003Хизм. + 0,003Хк.) |
± (0,003Хизм. + 0,003Хк.) |
± (0,003Хизм. + 0,003Хк.) |
Диапазон измерений активной, реактивной, полной мощности Вт (вар, В^А) |
0,01Un-In - 1,2Un-In |
0,01Un-Jh - 1,2Un-Jh |
0,01Un-Jh - 1,2Un-In |
0,01Un-In - 1,2Un-Jh |
Характеристика |
Значение для модификации | |||
LCC |
LCCM |
LDA |
LDA144; LDA144 with memory | |
Пределы допускаемой абсолютной погрешности измерения активной, реактивной, полной мощности Вт (вар, В^А) |
± (0,003Хизм. + 0,003Хк.) Для полной мощности ± (0,005Хизм. + 0,005Хк.) |
± (0,003Хизм. + 0,003Хк.) Для полной мощности ± (0,005Хизм. + 0,005Хк.) |
± (0,003Хизм. + 0,003Хк.) Для полной мощности ± (0,005Хизм. + 0,005Хк.) |
± (0,003Хизм. + 0,003Хк.) Для полной мощности ± (0,005Хизм. + 0,005Хк.) |
Диапазон измерений коэффициента мощности |
От - 0,5 до + 0,5 |
От - 0,5 до + 0,5 |
От - 0,5 до + 0,5 |
От - 0,5 до + 0,5 |
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности |
± 0,006Хизм. |
± 0,006Хизм. |
± 0,006Хизм. |
± 0,006Хизм. |
Диапазон измерений частоты, Гц |
45 - 65 |
45 - 65 |
45 - 65 |
45 - 65 |
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
± 0,002Хизм. |
± 0,002Хизм. |
± 0,002Хизм. |
± 0,002Хизм. |
Диапазон измерений активной (реактивной) электрической энергии, кВтч (квар^ч) |
0,05Un4n^T - 1,2Un-In-T |
0,05Un-In-T - 1,2Un-In-T |
0,05Un-In-T - 1,2Un-In-T |
0,05Un4n^T - 1,2Un-In-T |
Пределы допускаемой абсолютной погрешности измерения активной электрической энергии, кВтч (квар^ч) |
± 0,01Хизм. |
± 0,01Xизм. |
± 0,01Хизм. |
± 0,01Хизм. |
Пределы допускаемой абсолютной погрешности измерения реактивной электрической энергии, квар^ч |
± 0,02Хизм. |
± 0,02Xизм. |
± 0,02Хизм. |
± 0,02Хизм. |
Напряжение питания, В |
230 В, частота 50/60 Гц |
230 В, частота 50/60 Гц |
230 В, частота 50/60 Гц |
230 В, частота 50/60 Гц |
Габаритные размеры (длина*ширина*высота), мм |
96x96x49 |
105x90x67,9 |
96x96x75 |
144x144x75 |
Рабочие условия применения:
|
От - 10 до + 50 До 95 без конденсации |
От - 10 до + 50 До 95 без конденсации |
От - 10 до + 50 До 95 без конденсации |
От - 10 до + 50 До 95 без конденсации |
Масса, кг |
0,3 |
0,35 |
0,35 |
0,85 |
Примечания: Хизм. - измеренное значение физической величины;
Таблица 4 - анализаторов серий MAR и MDA
Характеристика |
Значение для модификации | |||
MAR96 |
MAR144 |
MDA96 |
MDA144 | |
Номинальное входное напряжение переменного тока Un, В |
100, 110, 230, 400 |
100, 110, 230, 400 |
100, 110, 230, 400 |
100, 110, 230, 400 |
Диапазон измерений напряжения переменного тока, В |
0,2Un - 1,2Un |
0,2Un - 1,2Un |
0,2Un - 1,2Un |
0,2Un - 1,2Un |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В |
± (0,002Хизм. + 0,002Хк.) |
± (0,002Хизм. + 0,002Хк.) |
± (0,002Хизм. + 0,002Хк.) |
± (0,002Хизм. + 0,002Хк.) |
Номинальный входной ток In, А |
1; 5 |
1; 5 |
1; 5 |
1; 5 |
Диапазон измерений силы переменного тока, А |
0,01In - 1,2In |
0,01In - 1,2In |
0,01In - 1,2In |
0,01In - 1,2In |
Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А |
± (0,002Хизм. + 0,002Хк.) |
± (0,002Хизм. + 0,002Хк.) |
± (0,002Хизм. + 0,002Хк.) |
± (0,002Хизм. + 0,002Хк.) |
Диапазон измерений активной, реактивной, полной мощности Вт (вар, В^А) |
0,01Un-In - 1,2Un-In |
0,01Un-Jn - 1,2Un-Jn |
0,01Un-Jn - 1,2Un-In |
0,01Un-In - 1,2Un-Jn |
Пределы допускаемой абсолютной погрешности измерения активной, реактивной, полной мощности Вт (вар, В^А) |
± (0,002Хизм. + 0,002Хк.) Для полной мощности ± (0,004Хизм. + 0,004Хк.) |
± (0,002Хизм. + 0,002Хк.) Для полной мощности ± (0,004Хизм. + 0,004Хк.) |
± (0,002Хизм. + 0,002Хк.) Для полной мощности ± (0,004Хизм. + 0,004Хк.) |
± (0,002Хизм. + 0,002Хк.) Для полной мощности ± (0,004Хизм. + 0,004Хк.) |
Диапазон измерений коэффициента мощности |
От - 0,5 до + 0,5 |
От - 0,5 до + 0,5 |
От - 0,5 до + 0,5 |
От - 0,5 до + 0,5 |
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности |
± 0,004Хизм. |
± 0,004Хизм. |
± 0,004Хизм. |
± 0,004Хизм. |
Диапазон измерений частоты, Гц |
45 - 65 |
45 - 65 |
45 - 65 |
45 - 65 |
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
± 0,002Хизм. |
± 0,002Хизм. |
± 0,002Хизм. |
± 0,002Хизм. |
Диапазон измерений активной (реактивной) электрической энергии, кВтч (квар^ч) |
0,05Un4n^T - 1,2Un-In-T |
0,05Un-In-T - 1,2Un-In-T |
0,05Un-In-T - 1,2Un-In-T |
0,05Un4n^T - 1,2Un-In-T |
Пределы допускаемой абсолютной погрешности измерения активной электрической энергии, кВтч (квар^ч) |
± 0,01Хизм. |
± 0,01Хизм. |
± 0,01Хизм. |
± 0,01Хизм. |
Пределы допускаемой абсолютной погрешности измерения реактивной электрической энергии, квар^ч |
± 0,02Хизм. |
± 0,02Хизм. |
± 0,02Хизм. |
± 0,02Хизм. |
Характеристика |
Значение для модификации | |||
MAR96 |
MAR144 |
MDA96 |
MDA144 | |
Напряжение питания, В |
230 В, частота 50/60 Гц |
230 В, частота 50/60 Гц |
230 В, частота 50/60 Гц |
230 В, частота 50/60 Гц |
Габаритные размеры (длина*ширина*высота), мм |
96x96x94 |
144x144x94 |
96x96x94 |
144x144x94 |
Рабочие условия применения:
|
От - 10 до + 50 До 95 без конденсации |
От - 10 до + 50 До 95 без конденсации |
От - 10 до + 50 До 95 без конденсации |
От - 10 до + 50 До 95 без конденсации |
Масса, кг |
0,75 |
0,75 |
0,75 |
0,75 |
Примечания: Хизм. - измеренное значение физической величины;
Таблица 5 - анализаторов серий ANG и SNG
Характеристика |
Значение для модификации | |
ANG96 |
SNG96 | |
Номинальное входное напряжение переменного тока Un, В |
100, 110, 230, 400 |
- |
Диапазон измерений напряжения переменного тока, В |
0,2Un - 1,2Un |
50 - 600 |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В |
± (0,003Хизм. + 0,003Хк.) |
± (0,003Хизм. + 0,003Хк.) |
Номинальный входной ток In, А |
1; 5 |
5 |
Диапазон измерений силы переменного тока, А |
0,01In - 1,2In |
0,01In - 1,2In |
Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А |
± (0,003Хизм. + 0,003Хк.) |
± (0,003Хизм. + 0,003Хк.) |
Диапазон измерений активной, реактивной, полной мощности Вт (вар, В^А) |
0,01Un-In - 1,2Un-In |
- |
Пределы допускаемой абсолютной погрешности измерения активной, реактивной, полной мощности Вт (вар, В^А) |
± (0,003Хизм. + 0,003Хк.) Для полной мощности ± (0,004Хизм. + 0,004Хк.) |
Хк. - конечное значение диапазона измерений физической величины; е.м.р. - единица младшего разряда;
T - время измерений, ч.
Хк. - конечное значение диапазона измерений физической величины; е.м.р. - единица младшего разряда;
T - время измерений, ч.
Хк. - конечное значение диапазона измерений физической величины; е.м.р. - единица младшего разряда;
T - время измерений, ч.
Характеристика |
Значение для модификации | |
ANG96 |
SNG96 | |
Диапазон измерений коэффициента мощности |
От - 0,5 до + 0,5 |
- |
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности |
± 0,01Хизм. | |
Диапазон измерений частоты, Гц |
45 - 65 |
- |
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
± 0,002Хизм. |
- |
Диапазон измерений активной (реактивной) электрической энергии, кВтч (квар^ч) |
0,05Un4n^T - 1,2Un-In-T |
0,05Un4n^T - 1,2Un-In-T |
Пределы допускаемой абсолютной погрешности измерения активной электрической энергии, кВтч (квар^ч) |
± 0,005Хизм. |
± 0,005Хизм. |
Пределы допускаемой абсолютной погрешности измерения реактивной электрической энергии, квар^ч |
± 0,01Хизм. |
± 0,01Хизм. |
Напряжение питания, В |
230 В, частота 50/60 Гц; или от 85 до 265 В, частота 50 - 60 Гц; либо от 95 до 300 пост. тока |
от измерительной цепи |
Габаритные размеры (длина*ширина*высота), мм |
96x96x61 |
96x96x61 |
Рабочие условия применения:
|
От - 10 до + 50 До 95 без конденсации |
От - 10 до + 50 До 95 без конденсации |
Масса, кг |
0,4 |
0,4 |
Примечания: Хизм. - измеренное значение физической величины;
Хк. - конечное значение диапазона измерений физической величины; е.м.р. - единица младшего разряда;
T - время измерений, ч.
При измерении мощности Хк. - для однофазных приборов - это конечное значение диапазона измерений, для трехфазных модификаций - это номинальное значение измеряемой величины из таблицы 6.
Таблица 6 - Номинальные значения измеряемой величины для трехфазных модификаций
Схема измерения |
Номинальное значение напряжения (фазное), В |
Номинальное значение напряжения (линейное), В |
Номинальное значение силы тока (фазное), А |
Номинальное значение активной мощности, Вт | |
Фазное |
Трехфазное (суммарное) | ||||
Трехфазная |
- |
100 |
1 5 |
- |
173,2 866,0 |
трехпроводная |
- |
220 |
1 5 |
- |
381,0 1905,2 |
(3П) |
380 |
1 |
658,2 | ||
5 |
3290,9 | ||||
57,73 |
100 |
1 |
57,7 |
173,2 | |
Трехфазная |
(57,7*) |
5 |
288,6 |
866,0 | |
четырех- |
127,01 |
220 |
1 |
127,0 |
381,0 |
проводная (4П) |
(127*) |
5 |
635,1 |
1905,2 | |
219,39 |
380 |
1 |
219,4 |
658,2 | |
(220*) |
5 |
1097,0 |
3290,9 |
Примечание: * - условное обозначение номинального фазного напряжения.
