Номер по Госреестру СИ: 53060-13
53060-13 Трансформаторы тока
(TA, TL, TPR, TRS, TU, TUC, TUP)
Назначение средства измерений:
Трансформаторы тока серий TA, TL, TPR, TRS, TU, TUC, TUP (далее -трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.
Внешний вид.

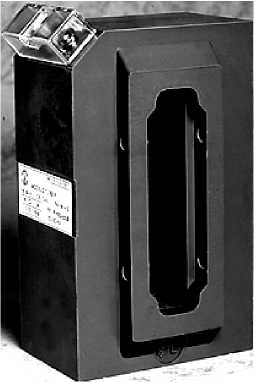

Трансформаторы тока
Рисунок № 1
Внешний вид.

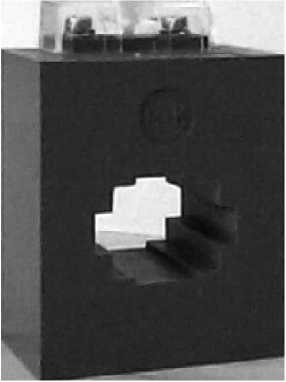

Трансформаторы тока
Рисунок № 2
Внешний вид.

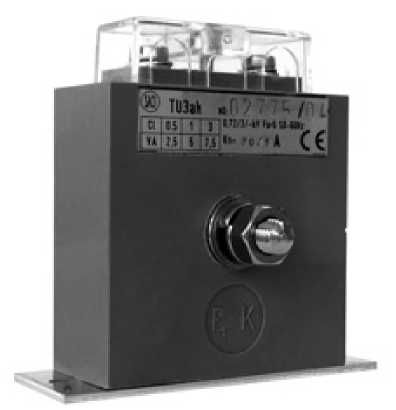

Трансформаторы тока
Рисунок № 3
Внешний вид.

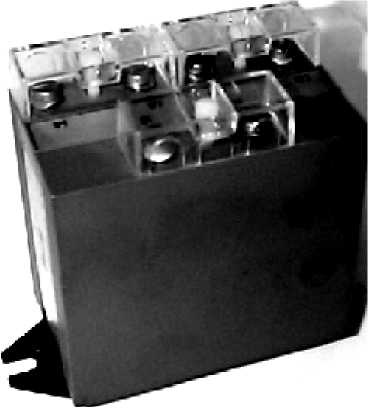

Трансформаторы тока
Рисунок № 4
Внешний вид.

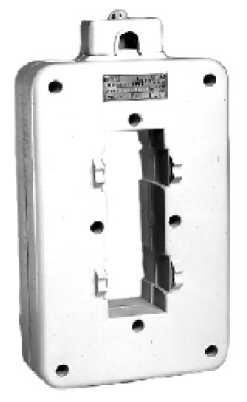

Трансформаторы тока
Рисунок № 5
Внешний вид.

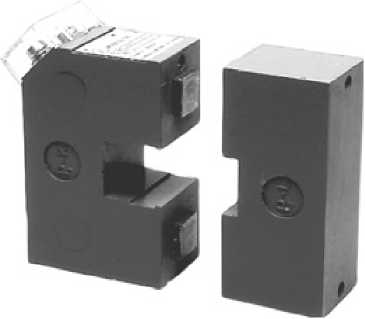

Трансформаторы тока
Рисунок № 6
Внешний вид.

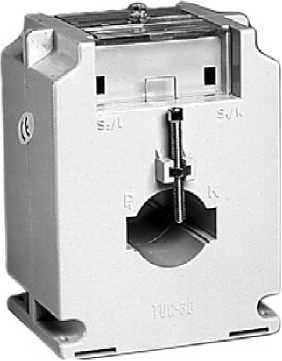

Трансформаторы тока
Рисунок № 7
Внешний вид.

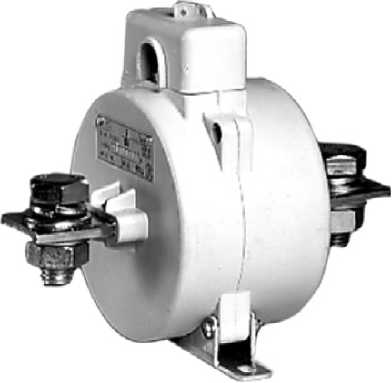

Трансформаторы тока
Рисунок № 8

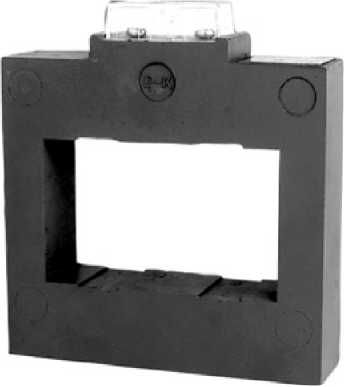

Внешний вид.
Трансформаторы тока
Рисунок № 9

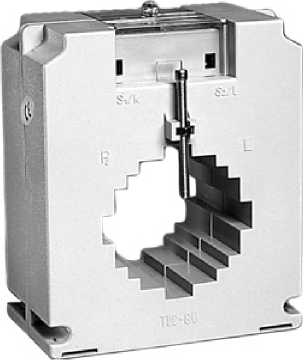

Внешний вид.
Трансформаторы тока
Рисунок № 10
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 25.03.2018
Номер записи - 142943
ID в реестре СИ - 365343
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TUC 80, TUC 60, TUC, TU30, TU-30, TU, TA8OR, TA80R, TA60P, TA125R, TA125P, TA, TL, TPR, TRS, TU, TUC, TUP, TA 600, TA 30R, TA 160 P, TA 125R 2000/5, TA 125 R, TA, MERGE,
Производитель
Изготовитель - Фирма "S.A. de Construcciones Industriales (SACI)"
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 906
Выдано извещений - 3
Кол-во периодических поверок - 309
Кол-во средств измерений - 258
Кол-во владельцев - 19
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 2813 дн.
Приказы РСТ, где упоминается данный тип СИ
№2142 от 2018.10.12 О продлении срока действия свидетельств об утверждении типа средств измерений
№225 от 2022.01.31 Об утверждении предельного значения интервала между поверками для измерительных трансформаторов тока до 1000 В
№1848 от 2022.07.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Социальное обслуживание населения" (ТК 406)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Трансформаторы тока (TA, TL, TPR, TRS, TU, TUC, TUP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "S.A. de Construcciones Industriales (SACI)"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35626-07 01.08.2012 |
Трансформаторы тока измерительные, TU3, TU, TUC, TUP, TL, TA Фирма "S.A. de Construcciones Industriales (SACI)" (ИСПАНИЯ ) |
4 года | |
|
43842-10 |
Амперметры, CC3V Фирма "S.A. de Construcciones Industriales (SACI)" (ИСПАНИЯ ) |
ОТ |
1 год |
|
43987-10 |
Вольтметры, EC3V Фирма "S.A. de Construcciones Industriales (SACI)" (ИСПАНИЯ ) |
ОТ |
1 год |
|
53060-13 25.03.2018 |
Трансформаторы тока, TA, TL, TPR, TRS, TU, TUC, TUP Фирма "S.A. de Construcciones Industriales (SACI)" (ИСПАНИЯ ) |
ОТ МП |
8 лет |
|
53061-13 25.03.2018 |
Амперметры, вольтметры щитовые, BC, BEC, CC, EC Фирма "S.A. de Construcciones Industriales (SACI)" (ИСПАНИЯ ) |
ОТ |
2 года |
|
53062-13 25.03.2018 |
Анализаторы параметров электрической сети, LAB, LCA, LCC, LDA, MAR, MDA, ANG, SNG Фирма "S.A. de Construcciones Industriales (SACI)" (ИСПАНИЯ ) |
ОТ |
6 лет |
|
64874-16 01.09.2021 |
Трансформаторы тока, TU125RS, TUC60 Фирма "S.A. de Construcciones Industriales (SACI)" (ИСПАНИЯ ) |
ОТ |
4 года |
|
73875-19 30.01.2029 |
Трансформаторы тока, серий TA, TL, TPR, TRS, TU, TUC, TUP Фирма "S.A. de Construcciones Industriales (SACI)" (ИСПАНИЯ ) |
ОТ МП |
8 лет |
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Трансформаторы тока (TA, TL, TPR, TRS, TU, TUC, TUP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544) | РСТ | 27 | 0 | 27 | 0 | 27 | 0 | 27 | ||
| ФБУ "КАМЧАТСКИЙ ЦСМ" (RA.RU.311296) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ООО "ТПК "ЭНЕРГОУЧЕТ" (РОСС RU.0001.310150) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Юго-Восточная железная дорога - филиал ОАО "РЖД" (RA.RU.312723) | 3 | 0 | 0 | 0 | 3 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЦМО" (РОСС RU.0001.310255) | 14 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "ТПК "ЭНЕРГОУЧЕТ" (РОСС RU.0001.310150) | 51 | 0 | 51 | 0 | 51 | 0 | 51 | |||
| ООО "ЭНЕРГОУЧЁТ" (RA.RU.312576) | 41 | 0 | 41 | 0 | 0 | 0 | 0 | |||
| ООО"ТРАНСНЕФТЬ - ВОСТОК" (RA.RU.311618) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 28 | 0 | 28 | 0 | 24 | 0 | 24 | ||
| ООО "МЦМО" (РОСС RU.0001.310255) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИМАТИКА" (RA.RU.311189) | 18 | 0 | 18 | 0 | 12 | 0 | 12 | |||
| ООО "МЦМ" (RA.RU.312223) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ООО "ЭНЕРТЕСТ" (RA.RU.311723) | 18 | 0 | 18 | 0 | 18 | 0 | 18 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.310630) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ПК ЭНЕРГОУЧЕТ" (РОСС RU.0001.310193) | 64 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Чувашский ЦСМ» (RA.RU.311221) | РСТ | 464 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ООО"ИИК "УЭНКО" (RA.RU.311318) | 29 | 0 | 29 | 3 | 29 | 0 | 29 | |||
| ООО "ЦМ" (RA.RU.310581) | 12 | 3 | 9 | 0 | 12 | 3 | 9 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НПК" (RA.RU.313336) | 24 | 0 | 24 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Трансформаторы тока (TA, TL, TPR, TRS, TU, TUC, TUP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Якутский ЦСМ Республика Саха (Якутия) |
1168 | 957 |
|
ФБУ Рязанский ЦСМ Рязанская область |
504 | 957 |
|
ФБУ Рязанский ЦСМ Рязанская область |
1200 | 957 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока серий TA, TL, TPR, TRS, TU, TUC, TUP
-
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
-
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
-
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
-
4. Техническая документация фирмы «S.A. de Construcciones Industriales (SACI)», Испания.
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Средства поверки: трансформатор тока измерительный лабораторный ТТИ-100 (кл. т. 0,01); трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Изготовитель
Фирма «S.A. de Construcciones Industriales (SACI)», Испания.Адрес: 84, La Granja St., 28108 Alcobendas - Madrid, Spain.
Телефон: (+34) 91 519 02 45; Факс: (+34) 91 416 96 46.
Web-сайт: http://www.saci.es
Заявитель
ООО «СертСЕ», г. Москва.Адрес: 125315, г. Москва, ул. Часовая, 24, стр. 2, оф. 301.
Тел.: 8 (495) 651-85-90
Web-сайт: http://www.certce.ru
лист 12 всего листов 12
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы тока по принципу конструкции - шинные. По виду изоляции - в пластмассовом или литом корпусе. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой - для измерений и учета или для защиты. С одним коэффициентом трансформации.
Модификации трансформаторов различаются конструктивным исполнением, метрологическими характеристиками, габаритными размерами, массой.
Трансформаторы отдельных модификаций могут, как иметь первичную обмотку, выполненную в виде встроенной шины, так и не иметь ее. В этом случае, в качестве первичной обмотки через окно магнитопровода пропускается шина или кабель соответствующего размера. Окно магнитопровода может иметь круглое или прямоугольное сечение.
Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в пластмассовый (литой) корпус, который защищает внутренние части от механических повреждений и проникновения влаги. Выводы вторичной обмотки подключены к клеммникам, закрепленным на корпусе трансформатора, и закрывающимся пломбируемой прозрачной пластиковой крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока серии ТА имеют разъемный сердечник.
Трансформаторы тока серии TRS имеют секционированную первичную обмотку.
На трансформаторах имеется табличка технических данных.
Рабочее положение трансформаторов в пространстве - любое.

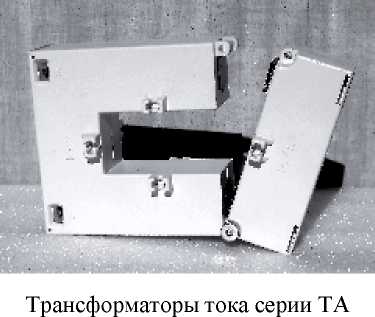

Трансформаторы тока серии TA
Трансформаторы тока серии TL

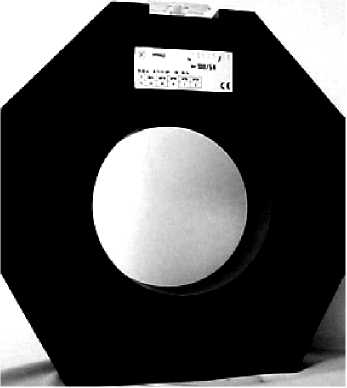

Трансформаторы тока серии TPR

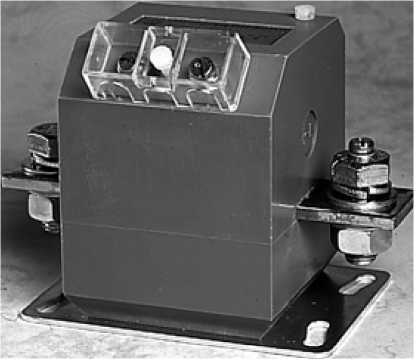

Трансформаторы тока серии TU
Трансформаторы тока серии TRS
Трансформаторы тока серии TU
Трансформаторы тока серии TU
Трансформаторы тока серии TU
Трансформаторы тока серии TU
Трансформаторы тока серии TU
Трансформаторы тока серии TUP
В комплект поставки входят прибор , набор крепежа ( по заказу ), паспорт , упаковочная коробка .
Таблица 1 - Общие характеристики трансформаторов тока всех серий
|
Характеристика |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более |
5 |
|
Номинальная предельная кратность вторичных обмоток для защиты, не менее |
10; 20 |
|
Номинальная частота напряжения сети, Гц |
50/60 |
|
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % |
от - 10 до + 50 до 80 |
Таблица 2 - трансформаторов тока серии TA
|
Характеристика |
Значение для модификации | |||||
|
TA30R |
TA60R |
TA80R |
TA100R |
TA125R |
TA160R | |
|
Номинальный первичный ток, А |
100 - 400 |
250 - 1000 |
250 - 1000 |
250 - 2000 |
500 - 3000 |
500 - 5000 |
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1; 3 | |||||
|
Номинальная вторичная нагрузка, В^А |
3 - 10 |
1 - 20 |
1 - 20 |
1 - 45 |
1,25 - 60 |
2,5 - 60 |
|
Размер окна магнитопровода, мм |
30x20 |
60x30 |
80x50 |
100x80 |
125x80 |
160x80 |
|
Диаметр кабеля, мм |
20 |
30 |
50 |
80 |
80 |
80 |
|
Габаритные размеры (длина*ширина*высота), мм |
90x66x105 |
100x66x130 |
120x66x150 |
150x66x172 |
150x66x195 |
150x66x230 |
|
Масса, кг |
0,83 - 0,95 |
1,14 - 1,8 |
1,1 - 1,35 |
1,4 - 1,5 |
1,65 - 2,05 |
2 - 2,24 |
Таблица 3 - трансформаторов тока серии TA
|
Характеристика |
Значение для модификации | |||||
|
TA30P |
TA60P |
TA80P |
TA100P |
TA125P |
TA160P | |
|
Номинальный первичный ток, А |
100 - 400 |
250 - 1000 |
250 - 1000 |
250 - 2000 |
500 - 3000 |
500 - 5000 |
|
Характеристика |
Значение для модификации | |||||
|
TA30P |
TA60P |
TA80P |
TA100P |
TA125P |
TA160P | |
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1; 3 | |||||
|
Номинальная вторичная нагрузка, В^А |
3 - 10 |
2,5 - 20 |
2,5 - 20 |
2,5 - 45 |
5 - 60 |
2,5 - 60 |
|
Размер окна магнитопровода, мм |
30x20 |
60x30 |
80x50 |
100x80 |
125x80 |
160x80 |
|
Диаметр кабеля, мм |
20 |
30 |
50 |
80 |
80 |
80 |
|
Габаритные размеры (длина*ширина*высота), мм |
90x52,5x109 |
100x52,5x139 |
120x52,5x159 |
150x52,5x181 |
150x52,5x204 |
150x52,9x239 |
|
Масса, кг |
0,7 - 0,8 |
1 - 1,2 |
1,1 - 1,3 |
1,6 - 1,7 |
1,7 - 1,8 |
1,5 - 2 |
Таблица 4 - трансформаторов тока серии TL
|
Характеристика |
Значение для модификации | ||
|
TL2 |
TL3 |
TL4 | |
|
Номинальный первичный ток, А |
750 - 2000 |
1500 - 3000 |
2000 - 5000 |
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1; 3 | ||
|
Номинальная вторичная нагрузка, В^А |
10 - 90 |
10 - 60 |
10 - 90 |
|
Размер окна магнитопровода, мм |
100x20 |
100x30 |
100x60 |
|
Диаметр кабеля, мм |
20 |
30 |
60 |
|
Габаритные размеры (длинаxширинаxвысота), мм |
94x66x178 |
114x71x210 |
156x78x224 |
|
Масса, кг |
0,66 - 0,86 |
0,95 - 1,3 |
1,24 - 1,73 |
Таблица 5 - трансформаторов тока серии TRS
|
Характеристика |
Значение для модификации | |||
|
TRS2 |
TRS3 |
TRS4 |
TRS5 | |
|
Номинальный первичный ток, А |
5 + 5 |
5 + 5 + 5 |
5 + 5 + 5 + 5 |
5 + 5 + 5 + 5 + 5 |
|
Классы точности вторичных обмоток для измерений и учета |
0,5 | |||
|
Номинальная вторичная нагрузка, В^А |
10 | |||
|
Габаритные размеры (длинаxширинаxвысота), мм |
135x60x109 |
135x60x109 |
185x60x109 |
185x60x109 |
|
Масса, кг |
1,2 |
1,27 |
1,7 |
1,8 |
|
Характеристика |
Значение для модификации | ||
|
TU3ba |
TU3b |
TU3bc | |
|
Номинальный первичный ток, А |
5 - 75 |
5 - 150 |
5 - 150 |
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1; 3 | ||
|
Номинальная вторичная нагрузка, В^А |
7 - 7,5 |
10 - 30 |
15 - 40 |
|
Габаритные размеры (длинахширинахвысота), мм |
101(115)х77х104 |
112(126)х77х104 |
123(137)х77х104 |
|
Масса, кг |
0,54 |
0,62 |
0,65 |
Таблица 7 - трансформаторов тока серии TU
|
Характеристика |
Значение для модификации | ||
|
TU20 |
TU30 |
TU40 | |
|
Номинальный первичный ток, А |
30 - 250 |
100 - 600 |
50 - 1000 |
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1; 3 | ||
|
Номинальная вторичная нагрузка, В^А |
1 - 15 |
1,25 - 10 |
0,75 - 30 |
|
Размер окна магнитопровода, мм |
20x5 |
30x10 |
40x10 |
|
Диаметр кабеля, мм |
16 |
22 |
30 |
|
Габаритные размеры (длинахширинахвысота), мм |
56x48,5x74 |
60x51,5x79 |
71x61x96 |
|
Масса, кг |
0,48 |
0,51 |
0,36 - 0,52 |
Таблица 8 - трансформаторов тока серии TU
|
Характеристика |
Значение для модификации | |||
|
TU3aR |
TU3bR |
TU3R |
TU50R | |
|
Номинальный первичный ток, А |
5 - 300 |
40 - 200 |
50 - 600 |
400 - 800 |
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1 |
0,5S; 0,5; 1 |
0,5; 1 | |
|
Номинальная вторичная нагрузка, В^А |
2,5 - 5 |
10 - 20 |
10 - 25 |
15 - 25 |
|
Габаритные размеры (длинахширинахвысота), мм |
64x33x79 |
126x77x86 |
140x80x96(101) |
175x100x100 |
|
Масса, кг |
0,7 - 0,9 |
1,25 |
1,65 - 1,87 |
2,2 - 2,95 |
|
Характеристика |
Значение для модификации | |||||
|
TU30R |
TU60R |
TU80R |
TU100R |
TU125R |
TU160R | |
|
Номинальный первичный ток, А |
100 - 400 |
250 - 1000 |
250 - 1000 |
250 - 2000 |
500 - 3000 |
500 - 5000 |
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1; 3 | |||||
|
Номинальная вторичная нагрузка, В^А |
3,75 - 15 |
2,5 - 30 |
2,5 - 30 |
2,5 - 30 |
10 - 30 |
10 - 30 |
|
Размер окна магнитопровода, мм |
30x20 |
60x30 |
80x50 |
100x80 |
125x80 |
160x80 |
|
Диаметр кабеля, мм |
20 |
30 |
50 |
80 |
80 |
80 |
|
Габаритные размеры (длина*ширина*высота), мм |
90x66x109 |
100x66x139 |
120x66x159 |
150x66x181 |
150x66x204 |
150x66x239 |
|
Масса, кг |
0,83 - 0,95 |
1,14 - 1,8 |
1,1 - 1,35 |
1,4 - 1,8 |
1,65 - 2,05 |
2 - 2,24 |
Таблица 10 - трансформаторов тока серии TU
|
Характеристика |
Значение для модификации | |
|
TU40RS |
TU40RSD | |
|
Номинальный первичный ток, А |
300 - 1000 |
200 - 1000 |
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1; 3 | |
|
Номинальная вторичная нагрузка, В^А |
10 - 20 |
5 - 20 |
|
Размер окна магнитопровода, мм |
40x10 |
37x18 |
|
Диаметр кабеля, мм |
25 |
36 |
|
Габаритные размеры (длинаxширинаxвысота), мм |
72x71x100 |
72x71x100 |
|
Масса, кг |
0,55 - 0,7 |
0,45 - 0,55 |
Таблица 11 - трансформаторов тока серии TU
|
Характеристика |
Значение для модификации | |||||
|
TU60RS |
TU80RS |
TU100RS |
TU125RS |
TU100RT |
TU125RT | |
|
Номинальный первичный ток, А |
400 - 2000 |
400 - 2500 |
750 - 3000 |
2000 - 6000 |
750 - 3000 |
800 - 3000 |
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1; 3 | |||||
|
Номинальная вторичная нагрузка, В^А |
5 - 30 |
5 - 20 |
15 - 30 |
15 - 30 |
10 - 90 |
7,5 - 45 |
|
Размер окна магнитопровода, мм |
15x60 |
50x80 |
60x100 |
80x125 |
100x20 |
125x35 |
|
Диаметр кабеля, мм |
15 |
50 |
60 |
80 |
20 |
35 |
|
Габаритные размеры (длинаxширинаxвысота), мм |
90x66x115 |
110x66x135 |
140x66x153 |
165x66x189 |
83x66x145 |
97x66x170 |
|
Характеристика |
Значение для модификации | |||||
|
TU60RS |
TU80RS |
TU100RS |
TU125RS |
TU100RT |
TU125RT | |
|
Масса, кг |
0,65 - 0,75 |
0,8 - 0,9 |
1,1 - 1,35 |
2,1 - 2,3 |
1,2 |
1,35 |
Таблица 12 - трансформаторов тока серии TUC
|
Характеристика |
Значение для модификации | ||||
|
TUC30 |
TUC40 |
TUC50 |
TUC60 |
TUC80 | |
|
Номинальный первичный ток, А |
200 - 600 |
50 - 1000 |
300 - 2500 |
400 - 2000 |
400 - 2500 |
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1; 3 |
0,2; 0,5; 1; 3 |
0,5; 1; 3 | ||
|
Номинальная вторичная нагрузка, В^А |
15 - 30 |
0,75 - 30 |
5 - 10 |
15 - 30 |
15 - 30 |
|
Размер окна магнитопровода, мм |
30x10 |
40x10 |
50x10 |
60x10 |
80x30 |
|
Диаметр кабеля, мм |
25 |
32 |
41 |
51 |
65 |
|
Габаритные размеры (длина*ширина*высота), мм |
77x76x112 |
71x61x106,5 |
85x40x112 |
105x76x136,5 |
131x76x161,5 |
|
Масса, кг |
0,5 - 0,87 |
0,36 - 0,52 |
0,45 - 0,58 |
0,65 - 1,06 |
0,83 - 1,82 |
Таблица 13 - трансформаторов тока серии TUP
|
Характеристика |
Значение для модификации | |||
|
TUP20RC |
TUP20R |
TUP60R |
TUP95R | |
|
Номинальный первичный ток, А |
500 - 1500 |
750 - 2000 |
2000 - 4000 |
3000 - 5000 |
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1 |
0,5S; 0,5; 1 |
0,5; 1 | |
|
Номинальная вторичная нагрузка, В^А |
10 - 25 |
10 - 25 |
15 - 25 |
15 - 25 |
|
Размер окна магнитопровода, мм |
80x20 |
100x20 |
100x60 |
100x95 |
|
Диаметр кабеля, мм |
20 |
20 |
60 |
95 |
|
Габаритные размеры (длинаxширинаxвысота), мм |
150x80x193 |
95x80x160 |
150x80x193 |
200x80x200 |
|
Масса, кг |
1,15 - 1,33 |
1,86 - 1,96 |
2,7 - 3,02 |
3,6 - 3,99 |
Трансформаторы с обмотками для защиты
Таблица 14 - трансформаторов тока серии TL
|
Характеристика |
Значение для модификации | ||
|
TL2 |
TL3 |
TL4 | |
|
Номинальный первичный ток, А |
2000 - 2500 |
2500 - 3000 |
3000 - 5000 |
|
Характеристика |
Значение для модификации | ||
|
TL2 |
TL3 |
TL4 | |
|
Классы точности вторичных обмоток для защиты |
5P; 10P | ||
|
Номинальная вторичная нагрузка, В^А |
5 - 7,5 |
7,5 - 10 |
5 - 10 |
|
Размер окна магнитопровода, мм |
100x20 |
100x30 |
100x60 |
|
Диаметр кабеля, мм |
20 |
30 |
60 |
|
Габаритные размеры (длина*ширина*высота), мм |
94x66x178 |
114x71x210 |
156x78x224 |
|
Масса, кг |
0,85 - 0,95 |
1,1 - 1,3 |
1,4 - 1,6 |
Таблица 15 - трансформаторов тока серии TPR
|
Характеристика |
Значение для модификации | |||
|
TPR60 |
TPR80 |
TPR100 |
TPR125 | |
|
Номинальный первичный ток, А |
100 - 1000 |
250 - 2000 |
500 - 5000 |
1000 - 5000 |
|
Классы точности вторичных обмоток для защиты |
5P | |||
|
Номинальная вторичная нагрузка, В^А |
5 - 100 |
5 - 97 |
7 - 120 |
10 - 70 |
|
Диаметр кабеля, мм |
60 |
80 |
100 |
125 |
|
Габаритные размеры (длинаxширинаxвысота), мм |
185x80x211 |
205x60x231 |
225x60x251 |
250x60x276 |
|
Масса, кг |
4,2 - 4,7 |
5,0 - 5,5 |
6,2 - 6,7 |
7,5 - 8,4 |
Таблица 16 - трансформаторов тока серии TU
|
Характеристика |
Значение для модификации | ||
|
TU3bc |
TU3PR |
TU50R | |
|
Номинальный первичный ток, А |
50 - 150 |
50 - 400 |
500 - 800 |
|
Классы точности вторичных обмоток для защиты |
5P; 10P | ||
|
Номинальная вторичная нагрузка, В^А |
3,5 |
10 |
7,5 - 12,5 |
|
Габаритные размеры (длинаxширинаxвысота), мм |
137x77x104 |
140x100x110 |
175x100x100 |
|
Масса, кг |
0,85 |
1,7 - 2 |
2,2 - 2,95 |
Таблица 17 - трансформаторов тока серии TUC
|
Характеристика |
Значение для модификации | ||
|
TUC30 |
TUC60 |
TUC80 | |
|
Номинальный первичный ток, А |
200 - 300 |
200 - 2000 |
200 - 2000 |
|
Классы точности вторичных обмоток для защиты |
5P; 10P | ||
|
Номинальная вторичная нагрузка, В^А |
3,5 - 7,5 |
3,5 - 12,5 |
3,5 - 12,5 |
|
Характеристика |
Значение для модификации | ||
|
TUC30 |
TUC60 |
TUC80 | |
|
Размер окна магнитопровода, мм |
30x10 |
60x10 |
80x30 |
|
Диаметр кабеля, мм |
25 |
61 |
85 |
|
Габаритные размеры (длина*ширина*высота), мм |
77x76x112 |
105x76x136,5 |
131x76x161,5 |
|
Масса, кг |
0,54 - 0,75 |
0,62 - 0,84 |
0,7 - 0,9 |
Таблица 18 - трансформаторов тока серии TUP
|
Характеристика |
Значение для модификации | |||
|
TUP20RC |
TUP20R |
TUP60R |
TUP95R | |
|
Номинальный первичный ток, А |
500 - 1000 |
750 - 2000 |
1000 - 3000 |
3000 - 5000 |
|
Классы точности вторичных обмоток для защиты |
5P;10P | |||
|
Номинальная вторичная нагрузка, В^А |
3,5 - 5 |
7,5 - 20 |
12,5 - 30 |
15 - 30 |
|
Размер окна магнитопровода, мм |
80x20 |
100x20 |
100x60 |
100x95 |
|
Диаметр кабеля, мм |
20 |
20 |
60 |
95 |
|
Габаритные размеры (длинаxширинаxвысота), мм |
150x80x193 |
95x80x160 |
150x80x193 |
200x80x200 |
|
Масса, кг |
1,5 - 1,75 |
2,15 - 2,45 |
3 - 3,15 |
3,9 - 4,1 |
лист №11 об всего листов 12
