Номер по Госреестру СИ: 53061-13
53061-13 Амперметры, вольтметры щитовые
(BC, BEC, CC, EC)
Назначение средства измерений:
Амперметры, вольтметры щитовые (далее - приборы) серий BC, BEC, CC, EC предназначены для измерения силы тока и напряжения в электрических цепях постоянного и переменного тока.

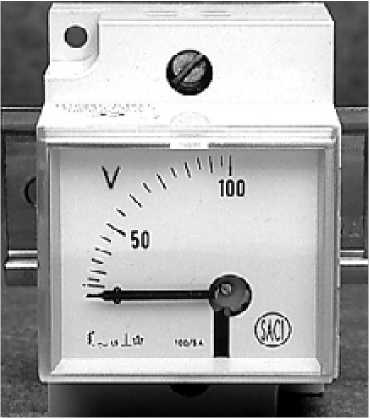

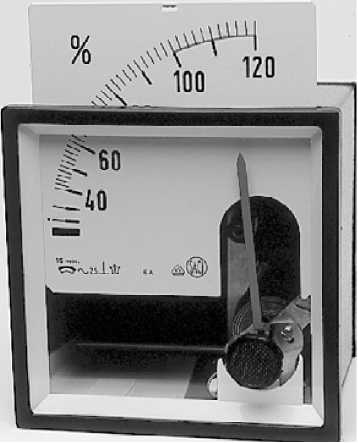

Внешний вид.
Амперметры, вольтметры щитовые
Рисунок № 1

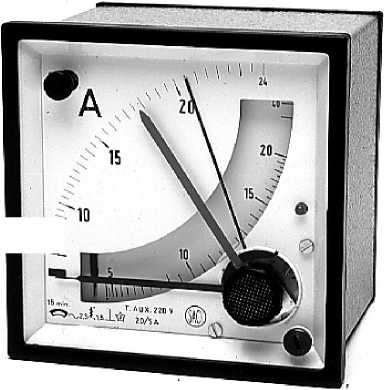

Внешний вид.
Амперметры, вольтметры щитовые
Рисунок № 2

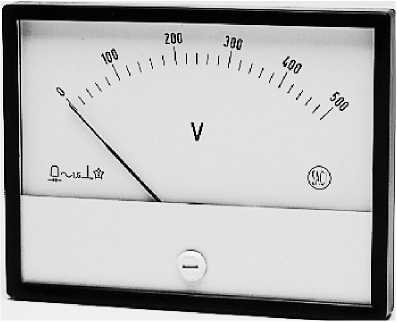

Внешний вид.
Амперметры, вольтметры щитовые
Рисунок № 3

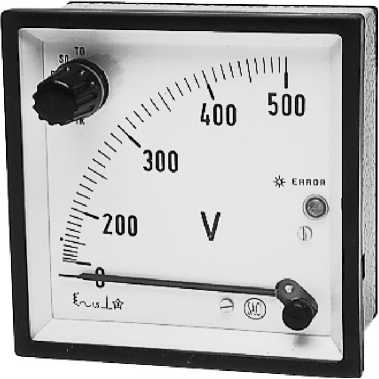

Внешний вид.
Амперметры, вольтметры щитовые
Рисунок № 4

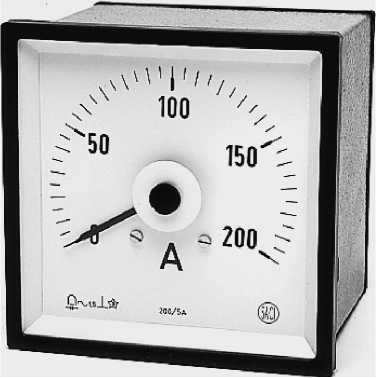

Внешний вид.
Амперметры, вольтметры щитовые
Рисунок № 5

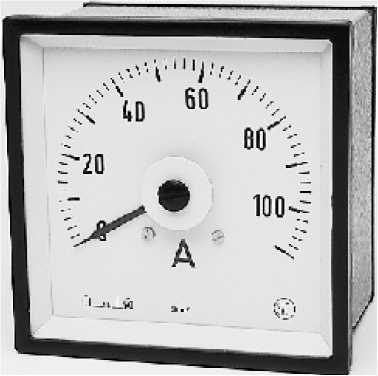

Внешний вид.
Амперметры, вольтметры щитовые
Рисунок № 6

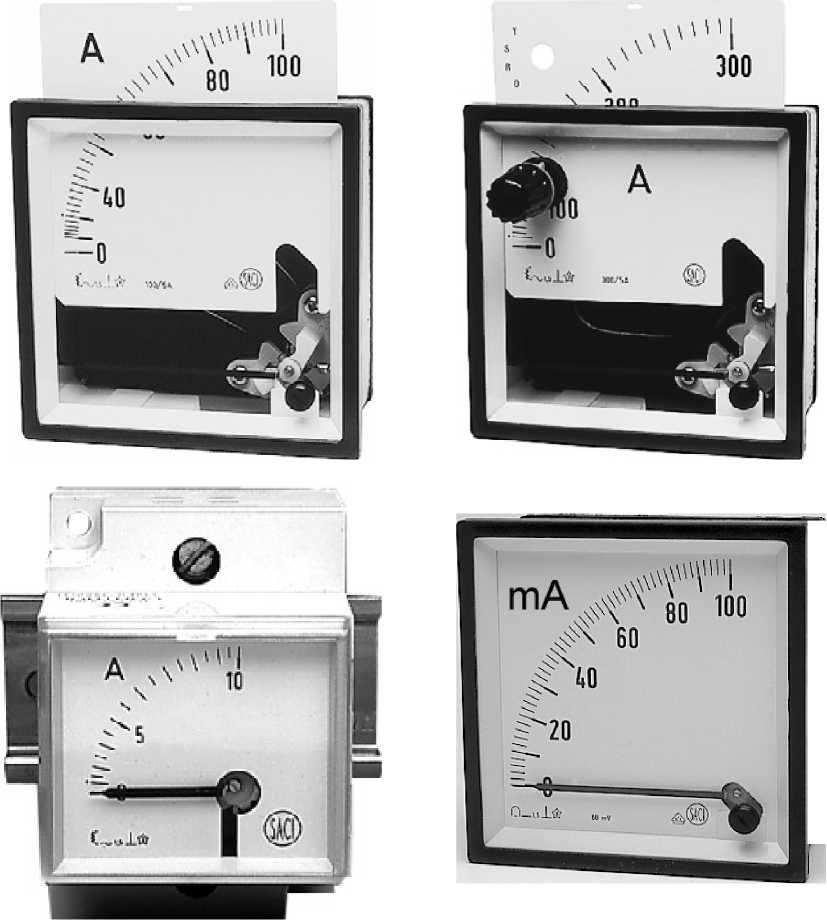

Внешний вид.
Амперметры, вольтметры щитовые
Рисунок № 7

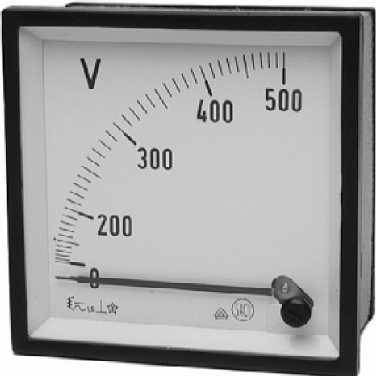

Внешний вид.
Амперметры, вольтметры щитовые
Рисунок № 8
Внешний вид.
Амперметры, вольтметры щитовые
Рисунок № 9
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к амперметрам, вольтметрам щитовым серий BC, BEC, CC, EC-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого
действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам.
-
3. ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные
прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей.
-
4. ГОСТ 30012.9-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний.
-
5. ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки.
-
6. Техническая документация фирмы «S.A. de Construcciones Industriales (SACI)», Испания.
Изготовитель
Фирма «S.A. de Construcciones Industriales (SACI)», Испания.Адрес: 84, La Granja St., 28108 Alcobendas - Madrid, Spain.
Телефон: (+34) 91 519 02 45; Факс: (+34) 91 416 96 46.
Web-сайт: http://www.saci.es
Заявитель
ООО «СертСЕ», г. Москва.Адрес: 125315, г. Москва, ул. Часовая, 24, стр. 2, оф. 301.
Тел.: 8 (495) 651-85-90
Web-сайт: http://www.certce.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Приборы относятся к аналоговым показывающим электроизмерительным приборам прямого действия.
Амперметры, вольтметры являются приборами магнитоэлектрической системы, электромагнитной системы, выпрямительной системы и биметаллической системы.
Принцип действия приборов магнитоэлектрической системы основан на взаимодействии магнитного поля постоянного магнита с магнитным полем подвижной катушки, по которой протекает измеряемый ток.
Принцип действия приборов электромагнитной системы основан на взаимодействии магнитного поля измеряемого тока (тока, проходящего через неподвижную катушку) с подвижным сердечником из ферромагнитного материала. Показания соответствуют среднеквадратичному значению.
Приборы выпрямительной системы представляют собой комбинацию из магнитоэлектрической системы и полупроводникового выпрямителя.
Принцип действия приборов биметаллической системы основан на перемещении биметаллического элемента, которое соответствует токовой нагрузке в течение определенного интервала времени (8 и 15 минут). Приборы не реагируют на кратковременные импульсы тока и измеряют истинное среднеквадратичное значение тока в течение определенного периода измерений.
Приборы имеют отсчетное устройство в виде равномерной (или неравномерной) квадрантной (или круговой) шкалы (движение стрелки по ходу часов с углом отклонения 90 или 240 градусов) с нулевой отметкой на краю диапазона измерений и стрелочного указателя. Корректор нуля - механический.
Рабочее положение приборов в пространстве - вертикальное, горизонтальное или под углом.
Конструктивно приборы выполнены в диэлектрических пластиковых корпусах щитового крепления (под прямоугольный или круглый вырез) или крепления на DIN-рейку.
Клеммы для подключения к измерительной цепи находятся на тыльной стороне корпуса приборов (кроме модификаций для крепления на DIN-рейку) и выполнены в виде винтов М4 или М6.
Приборы выпускаются в различных модификациях, отличающихся метрологическими характеристиками и конструкцией.
Амперметры изготавливаются в виде модификаций непосредственного включения, трансформаторного включения, включения с шунтом и с 2-х и 5-и кратной перегрузочной шкалой (перегрузочные амперметры). Вольтметры выпускаются в виде модификаций непосредственного и трансформаторного включения.
Модификации, предназначенные для работы с трансформаторами тока и напряжения оснащаются сменными шкалами. Для измерения силы тока и напряжения в трехфазной сети соответствующие модификации приборов оснащаются 3-х, 4-х или 6-и позиционным переключающим устройством.
В комплект поставки входят прибор, набор крепежа, паспорт, упаковочная коробка.
Таблица 1 - амперметров серии BC
Шкала 90°. Класс точности 2,5. Частота от 0 до 1000 Гц. Сменные шкалы.
Характеристика |
Значение для модификации | ||||
BC5VR* |
BC5V* |
BC4V |
BC3V |
BC2V** | |
Конечные значения диапазонов измерений при включении через трансформатор тока с номинальным вторичным током 5 или 1 А с коэффициентом перегрузки 1,2 |
1,2, 6, 12, 18, 24, 30, 36, 48, 60, 72, 90 А и кратные | ||||
Длина шкалы, мм |
38 |
38 |
65 |
100 |
140 |
Габаритные размеры (длина*ширина*высота), мм |
48x48x59 |
48x48x59 |
72x72x88 |
96x96x92 |
144x144x88 |
Масса, кг |
0,20 |
0,20 |
0,23 |
0,31 |
0,60 |
Примечание: * - только 1,2Х/5 А;
** - сменных шкал не предусмотрено.
Таблица 2 - амперметров серии BEC
Шкала 90°. Класс точности 2,5 (биметаллическая система)/1,5 (электромагнитная). Частота от 15 до 100 Гц. Сменные шкалы.
Характеристика |
Значение для модификации | ||
BEC4V |
BEC3V |
BEC2V* | |
Конечные значения диапазонов измерений при включении через трансформатор тока с номинальным вторичным током 5 или 1 А - с коэффициентом перегрузки 1,2; |
1,2, 6, 12, 18, 24, 30, 36, 48, 60, 72, 90 А и кратные | ||
- с коэффициентом перегрузки 2 |
1.2, 5.10, 10.. |
20, 15.30, 20.40, 25.50, 30.60, | |
40.80, 50. |
.00, 60. 120, 75.150 и кратные | ||
Длина шкалы, мм |
65 |
100 |
140 |
Габаритные размеры (длинаxширинаxвысота), мм |
72x72x88 |
96x96x92 |
144x144x88 |
Масса, кг |
0,23 |
0,31 |
0,60 |
Примечание: * - сменных шкал не предусмотрено.
Шкала 90°. Класс точности 1,5. Частота 50 или 60 Гц.
Характеристика |
Значение для модификации | |||||||
CC5VGR |
CC5VG |
CC4VG |
CC3VG |
CC2VG |
CCb7G |
CCb3G |
CCb8G | |
Конечные значения диапазонов измерений при непосредственном включении |
40, 50, 60, 100, 150, 250, 300, 400, 500, 600 мкА 1, 1,5, 2,5, 4, 5, 6, 10, 15, 20, 25, 40, 50, 60, 100, 150, 250, 300, 400, 500, 600 мА 1, 1,5, 2,5, 4, 5 А | |||||||
Длина шкалы, мм |
38 |
38 |
65 |
100 |
140 |
57 |
75 |
100 |
Габаритные размеры (длина*ширина ^высота), мм |
42x52,5x60 DIN-рейка |
48x48x63 |
72x72x64 |
96x96x63 |
144x144x63 |
80x64x59 |
105x80x59 |
130x100x59 |
Масса, кг |
0,1 |
0,1 |
0,2 |
0,28 |
0,5 |
0,15 |
0,19 |
0,25 |
Таблица 4 - амперметров серии CC
Шкала 240°. Класс точности 1,5. Частота 50 или 60 Гц.
Характеристика |
Значение для модификации | |||
CC5CG |
CC4CG CC3CG |
CC2CG | ||
Конечные значения диапазонов измерений при непосредственном включении |
150, 200, 300, 400, 500, 600 мкА 1, 1,5, 2,5, 4, 5, 6, 10, 15, 20, 25, 40, 50, 60, 100, 150, 250, 300, 400, 500, 600 мА 1, 1,5, 2,5, 4, 5 А | |||
Длина шкалы, мм |
72 |
101 |
140 |
220 |
Габаритные размеры (длинаxширинаxвысота), мм |
48x48x63 |
72x72x64 |
96x96x63 |
144x144x63 |
Масса, кг |
0,2 |
0,32 |
0,38 |
0,68 |
Таблица 5 - амперметров серии CC
Шкала 90°. Класс точности 1,5. Постоянный ток. Сменные шкалы. Измерительный шунт с падением напряжения 60 и 150 мВ.
Характеристика |
Значение для модификации | |||
CC5VR |
CC5V |
CC4V |
CC3V | |
Конечные значения диапазонов измерений при включении через измерительный шунт с падением напряжения 60 и 150 мВ |
1, 1,5, 2,5, 4, 5, 6, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 А и кратные |
Характеристика |
Значение для модификации | |||
CC5VR |
CC5V |
CC4V |
CC3V | |
Длина шкалы, мм |
38 |
38 |
65 |
100 |
Габаритные размеры (длина*ширина*высота), мм |
42x52,5x60 DIN-рейка |
48x48x59 |
72x72x60 |
96x96x59 |
Масса, кг |
0,10 |
0,09 |
0,21 |
0,28 |
Таблица 6 - амперметров серии CC
Шкала 90°. Класс точности 1,5. Постоянный ток.
Характеристика |
Значение для модификации | |||||||
CC5VR* |
CC5V |
CC4V |
CC3V |
CC2V |
CCb7 |
CCb3 |
CCb8 | |
Конечные значения диапазонов измерений при непосредственном включении |
40, 50, 60, 100, 150, 250, 300, 400, 500, 600 мкА 1, 1,5, 2,5, 4, 5, 6, 10, 15, 20, 25, 40, 50, 60, 100, 150, 250, 300, 400, 500, 600 мА; 4 - 20 мА 1, 1,5, 2,5, 4, 5, 6, 10, 15, 20, 25, 40, 50 А | |||||||
Длина шкалы, мм |
38 |
38 |
65 |
100 |
140 |
57 |
75 |
59 (100) |
Габаритные размеры (длинаxширина xвысота) |
42x52,5x60 DIN-рейка |
48x48x63 |
72x72x68 |
96x96x68 |
144x144x68 |
80x64x63 |
105x80x63 |
130x100x63 |
Масса, кг |
0,1 |
0,09 |
0,21 |
0,28 |
0,5 |
0,15 |
0,19 |
0,25 |
Примечание: * - до 40 А.
Таблица 7 - амперметров серии CC
Шкала 240°. Класс точности 1,5. Постоянный ток.
Характеристика |
Значение для модификации | |||
CC5C |
CC4C CC3C |
CC2C | ||
Конечные значения диапазонов измерений при непосредственном включении |
150, 250, 300, 400, 500, 600 мкА 1, 1,5, 2,5, 4, 5, 6, 10, 15, 20, 25, 40, 50, 60, 100, 150, 250, 300, 400, 500, 600 мА; 4 - 20 мА 1, 1,5, 2,5, 4, 5, 6, 10, 15 А | |||
Габаритные размеры (длинаxширинаxвысота), мм |
48x48x87 |
72x72x92 |
96x96x92 |
144x144x92 |
Длина шкалы, мм |
72 |
101 |
140 |
220 |
Масса, кг |
0,20 |
0,32 |
0,38 |
0,68 |
Шкала 90°. Класс точности 1,5. Частота 50 или 60 Гц.
Характеристика |
Значение для модификации | |||||||
CC5VGR |
CC5VG |
CC4VG |
CC3VG |
CC2VG |
CCb7G |
CCb3G |
CCb8G | |
Конечные значения диапазонов измерений
|
10, 12, 15, 20, 25, 30, 40, 50, 60, 75, 80 В и кратные 6, 10, 15, 25, 40, 60, 100, 150, 250, 300, 400, 500, 600 В | |||||||
Длина шкалы, мм |
38 |
38 |
65 |
100 |
140 |
57 |
75 |
100 |
Габаритные размеры (длина*ширина ^высота), мм |
42x52,5x60 DIN-рейка |
48x48x63 |
72x72x64 |
96x96x63 |
144x144x63 |
80x64x59 |
105x80x59 |
130x100x59 |
Масса, кг |
0,1 |
0,1 |
0,2 |
0,28 |
0,5 |
0,15 |
0,19 |
0,25 |
Таблица 9 - вольтметров серии CC
Шкала 240°. Класс точности 1,5. Частота 50 или 60 Гц.
Характеристика |
Значение для модификации | |||
CC5CG |
CC4CG CC3CG |
CC2CG | ||
Конечные значения диапазонов измерений
|
10, 12, 15, 20, 25, 30, 40, 50, 60, 75, 80 В и кратные 6, 10, 15, 25, 40, 60, 100, 150, 250, 300, 400, 500, 600 В | |||
Длина шкалы, мм |
72 |
101 |
140 |
220 |
Габаритные размеры (длинаxширинаxвысота), мм |
48x48x63 |
72x72x64 |
96x96x63 |
144x144x63 |
Масса, кг |
0,2 |
0,32 |
0,38 |
0,68 |
Шкала 90°. Класс точности 1,5. Постоянный ток.
Характеристика |
Значение для модификации | |||||||
CC5VR |
CC5V |
CC4V |
CC3V |
CC2V |
CCb7 |
CCb3 |
CCb8 | |
Конечные значения диапазонов измерений при непосредственном включении |
10, 15, 20, 25, 40, 50, 60, 100, 150, 250, 300, 400, 500, 600 мВ 1, 1,5, 2,5, 4, 5, 6, 10, 15, 20, 25, 40, 50, 60, 100, 150, 250, 300, 400, 500, 600 В | |||||||
Длина шкалы, мм |
38 |
38 |
65 |
100 |
140 |
57 |
75 |
100 |
Габаритные размеры (длина*ширина ^высота), мм |
42x52,5x60 DIN-рейка |
48x48x63 |
72x72x68 |
96x96x68 |
144x144x68 |
80x64x63 |
105x80x63 |
130x100x63 |
Масса, кг |
0,1 |
0,09 |
0,21 |
0,28 |
0,5 |
0,15 |
0,19 |
0,25 |
Таблица 11 - вольтметров серии CC
Шкала 240°. Класс точности 1,5. Постоянный ток.
Характеристика |
Значение для модификации | |||
CC5C |
CC4C |
CC3C |
CC2C | |
Конечные значения диапазонов измерений при непосредственном включении |
60, 100, 150, 250, 300, 400, 500, 600 мВ 1, 1,5, 2,5, 4, 5, 6, 10, 15, 20, 25, 40, 50, 60, 100, 150, 250, 300, 400, 500, 600 В | |||
Длина шкалы, мм |
72 |
101 |
140 |
220 |
Габаритные размеры (длинаxширинаxвысота), мм |
48x48x87 |
72x72x92 |
96x96x92 |
144x144x92 |
Масса, кг |
0,20 |
0,32 |
0,38 |
0,68 |
Таблица 12 - амперметров серии EC
Шкала 90°. Класс точности 1,5. Частота от 15 до 100 Гц. Сменные шкалы.
Характеристика |
Значение для модификации | |||
EC5VR |
EC5V |
EC4V |
EC3V | |
Конечные значения диапазонов измерений
|
10, 15, 20, 25, 30, 40, 50, 60, 75 А и кратные 10...20, 15.30, 20...40, 25...50, 30...60, 40...80, 50.100, |
Характеристика |
Значение для модификации | |||
EC5VR |
EC5V |
EC4V |
EC3V | |
60.120, 75.150 А и кратные | ||||
- с коэффициентом перегрузки 5 |
10.50, 15.75, 20.100, 25.125, 30.150, 40.200, 50.250, 60.300, 75.375 А и кратные | |||
Длина шкалы, мм |
38 |
38 |
65 |
100 |
Габаритные размеры (длина*ширина*высота), мм |
42x52,5x66 DIN-рейка |
48x48x62 |
72x72x68 |
96x96x61 |
Масса, кг |
0,25 |
0,09 |
0,2 |
0,25 |
Таблица 13 - амперметров серии EC
Шкала 90°. Класс точности 1,5. Частота от 15 до 100 Гц.
Характеристика |
Значение для модификации | |||||||
EC5VR* |
EC5V* |
EC4V |
EC3V EC2V |
ECb7** |
ECb3** |
ECb8** | ||
Конечные значения диапазонов измерений
|
1, 1,5, 2,5, 4, 5, 6, 10, 15, 20, 25, 30, 40, 50, 60, 75, 100 А 1.2, 1,5.3, 2,5.5, 4.8, 5.10, 6.12, 10.20, 15.30, 20.40, 25.50, 30.60, 40.80, 50.100, 60.120, 75.150, 100.200 А 1.5, 1,5...7,5, 2,5.12,5, 4.20, 5.25, 6.30, 10.50, 15.75, 20.100, 25.125, 30.150, 40.200, 50.250, 60.300, 75.375, 100.500 А | |||||||
Длина шкалы, мм |
38 |
38 |
65 |
100 |
140 |
57 |
75 |
100 |
Габаритные размеры (длинаxширина xвысота), мм |
42x52,5x66 DIN-рейка |
48x48x62 |
72x72x68 |
96x96x61 |
144x144x61 |
80x64x63 |
105x80x63 |
130x100x63 |
Масса, кг |
0,2 |
0,09 |
0,2 |
0,25 |
0,5 |
0,14 |
0,18 |
0,25 |
Примечание: * - максимальный предел измерений 40 А, 40.. .80 А, 40.. .200 А;
** - максимальный предел измерений 50 А, 50.100 А, 50.250 А.
Шкала 90°. Класс точности 1,5. Частота от 15 до 100 Гц.
Характеристика |
Значение для модификации | |||||||
EC5VR |
EC5V |
EC4V |
EC3V |
EC2V |
ECb7 |
ECb3 |
ECb8 | |
Конечные значения диапазонов измерений - при непосредственном включении; |
100, 150, 250, 300, 400, 500, 600 мА | |||||||
- с коэффициентом перегрузки 2; |
100.. .200, 150.300, 250.. .500, 300.. .600, 400.. .800, 500.. .1000, 600.. .1200 мА 100.. .500, 150.750, 250.1250, 300.1500, 400.2000, 500.2500, 600.3000 мА | |||||||
- с коэффициентом перегрузки 5 | ||||||||
Длина шкалы, мм |
38 |
38 |
65 |
100 |
140 |
57 |
75 |
100 |
Габаритные размеры (длина*ширина ^высота), мм |
42x52,5x66 DIN-рейка |
48x48x62 |
72x72x68 |
96x96x61 |
144x144x61 |
80x64x63 |
105x80x63 |
130x100x63 |
Масса, кг |
0,2 |
0,09 |
0,2 |
0,25 |
0,5 |
0,14 |
0,18 |
0,25 |
Таблица 15 - вольтметров серии EC
Шкала 90°. Класс точности 1,5. Частота от 45 до 65 Гц. Сменные шкалы.
Характеристика |
Значение для модификации | |||
EC5VR |
EC5V |
EC4V |
EC3V | |
Конечные значения диапазонов измерений при включении через трансформатор напряжения с номинальным вторичным напряжением 100 или 110 В |
10, 12, 15, 20, 25, 30, 40, 50, 60, 75, 80 В и кратные | |||
Длина шкалы, мм |
38 |
38 |
65 |
100 |
Габаритные размеры (длинаxширинаxвысота), мм |
42x52,5x66 DIN-рейка |
48x48x62 |
72x72x68 |
96x96x61 |
Масса, кг |
0,25 |
0,09 |
0,2 |
0,25 |
Шкала 90°. Класс точности 1,5. Частота от 15 до 100 Гц. Сменные шкалы. 4-х позиционный переключатель.
Характеристика |
Значение для модификации | |
EC4V4 |
EC3V4 | |
Конечные значения диапазонов измерений | ||
- при включении через трансформатор тока с | ||
номинальным вторичным током 5 или 1 А; |
10, 15, 20, 25, 30, 40, 50, 60, 75 А и кратные | |
- с коэффициентом перегрузки 2; |
10.20, 15.30, 20.40, 25.50, 30.60, 40.. |
. 80, 50.100, 60.120, 75.150 А и кратные |
- с коэффициентом перегрузки 5 |
10.50, 15.75, 20.100, 25.125, 30.150, 40 |
.200, 50.250, 60.300, 75.375 А и кратные |
Длина шкалы, мм |
65 |
100 |
Габаритные размеры (длина*ширина*высота), мм |
72x72x68 |
96x96x67 |
Масса, кг |
0,2 |
0,5 |
Таблица 17 - амперметров серии EC
Шкала 240°. Класс точности 1,5. Частота от 20 до 100 Гц.
Характеристика |
Значение для модификации | |||
EC5CE |
EC4CE EC3CE |
EC2CE | ||
Конечные значения диапазонов измерений
|
10, 15, 20, 25, 30, 40, 50, 60, 75 А и кратные 10.20, 15.30, 20.40, 25.50, 30.60, 40.80, 50.100, 60.120, 75.150 А и кратные 10.50, 15.75, 20.100, 25.125, 30.150, 40.200, 50.250, 60.300, 75.375 А и кратные | |||
Конечные значения диапазонов измерений
|
1, 1,5, 2,5, 4, 5, 6, 10 А 1.2, 1,5.3, 2,5.5, 4.8, 5.10, 6.12, 10.20 А 1.5, 1,5...7,5, 2,5.12,5, 4.20, 5.25, 6.30, 10.50 А | |||
Длина шкалы, мм |
72 |
101 |
140 |
220 |
Габаритные размеры (длинахширинахвысота), мм |
48x48x83 |
72x72x88 |
96x96x74 |
144x144x88 |
Масса, кг |
0,84 |
0,84 |
0,87 |
1,55 |
Шкала 90°. Класс точности 1,5. Частота от 45 до 65 Гц.
Характеристика |
Значение для модификации | |||||||
EC5VR |
EC5V |
EC4V |
EC3V |
EC2V |
ECb7 |
ECb3 |
ECb8 | |
Конечные значения диапазонов измерений при непосредственном включении |
6, 10, 15, 25, 40, 60, 100, 150, 250, 300, 400, 500, 600 В | |||||||
Длина шкалы, мм |
38 |
38 |
65 |
100 |
140 |
57 |
75 |
100 |
Габаритные размеры (длина*ширина ^высота), мм |
42x52,5x66 DIN-рейка |
48x48x62 |
72x72x68 |
96x96x61 |
144x144x61 |
80x64x63 |
105x80x63 |
130x100x63 |
Масса, кг |
0,2 |
0,09 |
0,2 |
0,25 |
0,5 |
0,14 |
0,18 |
0,25 |
Таблица 19 - вольтметров серии EC
Шкала 90°. Класс точности 1,5. Частота от 45 до 65 Гц. Сменные шкалы. 3-х и 6-и позиционный переключатель.
Характеристика |
Значение для модификации | |||||
EC4V3 |
EC3V3 |
EC4V6 |
EC3V6 |
EC4V7* |
EC3V7* | |
Конечные значения диапазонов измерений | ||||||
- при включении через трансформатор напряжения | ||||||
с номинальным вторичным напряжением 100 или | ||||||
110 В; |
10, 12, 15, 20, 25, 30, 40, 50, 60, 75, 80 В и кратные | |||||
- при непосредственном включении |
500 В | |||||
Длина шкалы, мм |
65 |
100 |
65 |
100 |
65 |
100 |
Габаритные размеры (длинаxширинаxвысота), мм |
72x72x68 |
96x96x67 |
72x72x68 |
96x96x67 |
72x72x68 |
96x96x67 |
Масса, кг |
0,25 |
0,5 |
0,25 |
0,5 |
0,25 |
0,5 |
Примечание: * - имеется указатель чередования фаз.
Шкала 240°. Класс точности 1,5. Частота от 20 до 100 Гц.
Характеристика |
Значение для модификации | |||
EC5CE |
EC4CE |
EC3CE |
EC2CE | |
Конечные значения диапазонов измерений | ||||
- при включении через трансформатор напряжения | ||||
с номинальным вторичным напряжением 100 или | ||||
110 В; |
10, 12, 15, 20, 25, 30, 40, 50, 60, 75, 80 В и кратные | |||
- при непосредственном включении |
50, 60, 100, 150, 250, 300, 400, 500, 600 В | |||
Длина шкалы, мм |
72 |
101 |
140 |
220 |
Габаритные размеры (длина*ширина*высота), мм |
48x48x83 |
72x72x88 |
96x96x74 |
144x144x88 |
Масса, кг |
0,84 |
0,84 |
0,87 |
1,55 |
Пределы допускаемой основной приведенной погрешности ± 1,5 % и ± 2,5 %.
Нормирующее значение при определении приведенной погрешности соответствует конечному значению диапазона измерения.
Погрешность приборов нормируется без учета погрешности трансформаторов тока, трансформаторов напряжения и шунтов.
Предел допускаемого значения вариации показаний равен пределу допускаемой основной погрешности.
Остаточное отклонение указателя приборов от нулевой отметки шкалы при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки не более 1,5 мм.
Время успокоения не более 4 с для амперметров и вольтметров, предназначенных для измерения на постоянном токе и не более 6 с для амперметров и вольтметров предназначенных для измерения на переменном токе.
Пределы допускаемой дополнительной приведенной погрешности вызванной:
-
- изменением положения прибора от нормального на 10° не более половины предела допускаемой основной приведенной погрешности;
-
- отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах от минус 25 до плюс 40 °С на каждые 10 °С, не более половины предела допускаемой основной приведенной погрешности.
Изоляция приборов между корпусом и измерительными цепями в нормальных условиях выдерживает в течение 1 минуты действие испытательного напряжения переменного тока частотой 50 Гц среднеквадратическим значением равным 2 кВ.
Сопротивление изоляции между корпусом и измерительными цепями в нормальных условиях не менее 20 МОм.
Нормальные условия применения:
от + 10 до + 30 °С;
от 30 до 80 %;
вертикальное, горизонтальное
или под углом.
от - 25 до + 40 °С;
не более 95 % при + 40 °С; вертикальное, горизонтальное
-
- температура окружающего воздуха
-
- относительная влажность воздуха
-
- положение монтажной плоскости
Рабочие условия применения:
-
- температура окружающего воздуха
-
- относительная влажность воздуха
-
- положение монтажной плоскости
или под углом.
