Номер по Госреестру СИ: 64874-16
64874-16 Трансформаторы тока
(TU125RS, TUC60)

Назначение средства измерений:
Трансформаторы тока TU125RS, TUC60 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

Аналитический паспорт типа средства измерений

64874-16 — Трансформаторы тока

TU125RS, TUC60

Фирма "S.A. de Construcciones Industriales (SACI)" ИСПАНИЯ МПИ: 4 года Действует
0
организаций
0
владельцев
1
версий
0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
75%
Полнота данных
карточка, рынок, документы и связи
8
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден

Автоматические аналитические выводы

  • В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
  • Интегральная полнота карточки и связанных аналитических данных оценивается в 75%.

Документы и быстрые переходы

Описание типа ФГИС «Аршин» 009lab.ru
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных

Динамика поверок по годам

Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.

Структура поверок

Темпы изменения год к году

Динамика доли непригодности

Крупнейшие организации-поверители

Парето концентрации рынка

Лидеры текущего года

Сектор поверителей

Федеральные округа

Испытательная лаборатория

Испытания, сертификация и метрологическая экспертиза

Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цифровой ресурс Ростеста

SOFT.Rostest — программные и цифровые решения

Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

ПО и цифровые сервисыsoft.rostest.ru

Цена, объём работ и размер парка

Распределение цен

Профиль возраста парка

Объём поверок сгруппирован по среднему возрасту парка у организаций.

Фактический профиль межповерочных интервалов

Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.

Крупнейшие владельцы парка

Категории владельцев

Топ владельцев: экземпляры и поверки

ВладелецКатегорияКоличество СИКоличество поверокПоверок на одно СИ

Наиболее массовые модификации

Продолжительность версий

Полнота данных

История версий типа СИ

UUIDНомер типаНачало версииОкончание версииСостояние
e5f20edf-a087-07e1-b26c-74f8e9c7645064874-162020-05-07актуальная
Официальный государственный ресурс

ФГИС «Аршин» — Федеральный информационный фонд

Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

Росстандарт · официальный порталfgis.gost.ru
Российская система калибровки

РСК DCC Portal — цифровые сертификаты калибровки

Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.

Калибровка · DCC · реестрrsk.rostest.ru

Исходные отчетные блоки — улучшенный режим

Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку Фильтры по столбцам CSV / Excel Полный экран
Возраст парка
В выгрузку попадают строки с учётом текущих фильтров и сортировки. Таблицы загружаются…

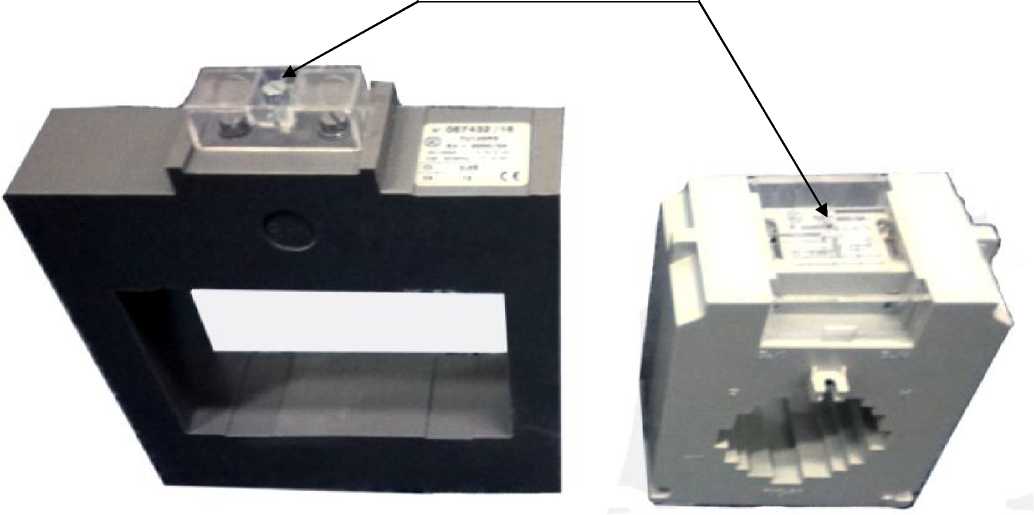

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 01.09.2021
Номер записи - 156182
ID в реестре СИ - 378582
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "S.A. de Construcciones Industriales (SACI)"
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1244 от 2016.09.01 Об утверждении типов средств измерений

Наличие аналогов СИ: Трансформаторы тока (TU125RS, TUC60)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "S.A. de Construcciones Industriales (SACI)"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
35626-07
01.08.2012
Трансформаторы тока измерительные, TU3, TU, TUC, TUP, TL, TA
Фирма "S.A. de Construcciones Industriales (SACI)" (ИСПАНИЯ )
4 года
43842-10

Амперметры, CC3V
Фирма "S.A. de Construcciones Industriales (SACI)" (ИСПАНИЯ )
ОТ
1 год
43987-10

Вольтметры, EC3V
Фирма "S.A. de Construcciones Industriales (SACI)" (ИСПАНИЯ )
ОТ
1 год
53060-13
25.03.2018
Трансформаторы тока, TA, TL, TPR, TRS, TU, TUC, TUP
Фирма "S.A. de Construcciones Industriales (SACI)" (ИСПАНИЯ )
ОТ
МП
8 лет
53061-13
25.03.2018
Амперметры, вольтметры щитовые, BC, BEC, CC, EC
Фирма "S.A. de Construcciones Industriales (SACI)" (ИСПАНИЯ )
ОТ
2 года
53062-13
25.03.2018
Анализаторы параметров электрической сети, LAB, LCA, LCC, LDA, MAR, MDA, ANG, SNG
Фирма "S.A. de Construcciones Industriales (SACI)" (ИСПАНИЯ )
ОТ
6 лет
64874-16
01.09.2021
Трансформаторы тока, TU125RS, TUC60
Фирма "S.A. de Construcciones Industriales (SACI)" (ИСПАНИЯ )
ОТ
4 года
73875-19
30.01.2029
Трансформаторы тока, серий TA, TL, TPR, TRS, TU, TUC, TUP
Фирма "S.A. de Construcciones Industriales (SACI)" (ИСПАНИЯ )
ОТ
МП
8 лет

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (TU125RS, TUC60)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы тока (TU125RS, TUC60)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Отсутствует.

Лист № 2 Всего листов 3

SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.


Сведения о методиках измерений

Сведения о методиках (методах) измерений отсутствуют.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к трансформаторам тока TU125RS, TUC60

1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

2. Техническая документация фирмы «S.A. de Construcciones Industriales (SACI)», Испания.

Поверка

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке. Основные средства поверки:

  • - Трансформаторы тока измерительные лабораторные ТТИ-5000.5 (рег. № 27007-04);

  • - Трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (рег. № 19457-00);

  • - Приборы сравнения КНТ-05 (рег. № 37854-08);

  • - Приборы сравнения КНТ-03 (рег. № 24719-03);

  • - Приборы сравнения КТ-01 (рег. № 18287-99);

  • - Магазины сопротивления Р5018 (рег. № 3901-73);

  • - Магазины нагрузок МР 3027 (рег. № 34915-07).


Изготовитель


«S.A. de Construcciones Industriales (SACI)», Испания
Адрес: 84, La Granja St., 28108 Alcobendas - Madrid, Spain
Тел. (+34) 91 519 02 45
Факс (+34) 91 416 96 46
Сайт: http://www.saci.es

Заявитель


ООО «Авеста +»
ИНН 7713773609
Адрес: 107113, г. Москва, ул. Сокольнический вал, д. 38
Тел.: 8 (495) 760-52-37
Сайт: http://www.avestaplus.ru

Испытательный центр


Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00

Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока выполнены в виде конструкции шинного типа, с литой изоляцией.

Первичной обмоткой служит шина, пропускаемая через окно трансформатора. Трансформаторы имеют одну вторичную обмотку, предназначенную для измерения и учета электроэнергии. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной прозрачной пластиковой крышкой с целью ограничения доступа к измерительной цепи.

Модификации трансформаторов тока различаются массой и габаритными размерами.

Внешний вид трансформаторов тока и места пломбировки от несанкционированного доступа приведены на рисунке 1.

Места пломбировки

Внешний вид. Трансформаторы тока (TU125RS, TUC60), http://oei-analitika.ru

TU125RS                           TUC60

Рисунок 1 - Внешний вид трансформаторов тока

Программное обеспечение Отсутствует.

Лист № 2 Всего листов 3

аблица 2 - Комплект поставки

Наименование

Количество , шт

Трансформатор тока TU125RS, TUC60

1

Паспорт

1

Набор крепежа (по заказу)

1


Основные метрологические и технические характеристики трансформаторов тока TU125RS, TUC60 представлены в таблице 1.

Таблица 1 -

Характеристика

Значение

TU125RS

TUC60

Номинальное напряжение, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72

100; 150; 200; 300; 400; 500; 600; 750; 800;

Номинальный первичный ток, А

1000; 1200; 1500; 1600;

1800; 2000; 2500; 3000;

4000; 5000; 6000

Наибольший рабочий первичный ток, А

в соответствии с ГОСТ 7746-2001 (табл. 10)

Номинальный вторичный ток, А

5

Номинальная частота, Гц

50 или 60

Число вторичных обмоток

1

Класс точности вторичных обмоток для измерений и учета

0,2S; 0,2; 0,5S; 0,5

Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8

5; 10; 15; 20; 25; 30

Номинальный коэффициент безопасности

приборов КБном вторичных обмоток для

от 3 до 30

измерений

Масса, кг, не более

2,5

1,5

Габаритные размеры, мм: (длинахвысотахширина)

165х66х189

105x76x136,5

Климатическое исполнение по

ГОСТ 15150-69

УХЛ 3


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
