Номер по Госреестру СИ: 73273-18
73273-18 Анализаторы углерода и азота
(828/928 LECO)
Назначение средства измерений:
Анализаторы углерода и азота 828/928 LECO (далее - анализаторы) предназначены для измерения массы углерода и азота в органических материалах различного происхождения от пищевых продуктов до минеральных объектов.
Внешний вид.
Анализаторы углерода и азота
Рисунок № 1
Внешний вид.
Анализаторы углерода и азота
Рисунок № 2
Программное обеспечение
Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния системы и самотестирования всех этапов проведения анализа, градуировку анализатора с помощью стандартных образцов, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Comerstone |
Номер версии (идентификационный номер) ПО |
не ниже 2.5.0 Beta 14.23 |
Цифровой идентификатор ПО |
- |
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
ГОСТ Р ИСО 16634-1-2011 Продукты пищевые. Определение общего содержания азота путем сжигания по методу Дюма и расчет содержания сырого протеина. Часть 1. Масличные культуры и корма для животных
ГОСТ Р 54390-2011 Продукты пищевые. Определение общего содержания азота путем сжигания по методу Дюма и расчет содержания белка. Часть 2. Зерновые, бобовые и молотые зерновые продукты
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам углерода и азота 828/928 LECO
Техническая документация изготовителя «LECO Corporation» (США)
Поверка
Поверкаосуществляется по документу МП 69-241-2018 «ГСИ. Анализаторы углерода и азота 828/928 LECO. Методика поверки», утвержденному ФГУП «УНИИМ» 03 сентября 2018 г.
Основные средства поверки:
-
- стандартный образец состава цистина ГСО 9112-2008 (массовая доля азота от 11,5 до
-
11.8 %, относительная погрешность ±0,12 %);
-
- стандартный образец состава ЭДТА ГСО 9113-2008 (массовая доля углерода
-
40.8 %, абсолютная погрешность ±0,1 %; массовая доля азота 9,5 %, абсолютная погрешность ±0,06 %);
-
- весы неавтоматического действия I (специального) класса точности по ГОСТ OIML R 76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

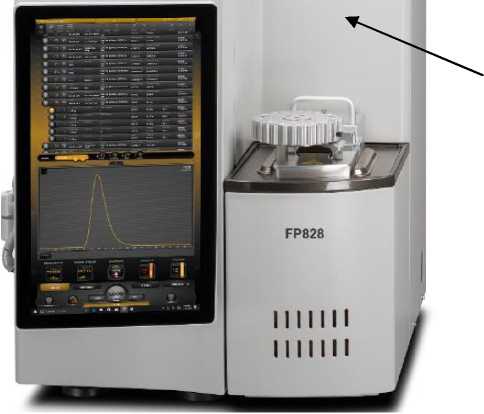

Знак поверки в виде наклейки наносится на переднюю панель анализатора в соответствии с рисунками 1 и 2.
Изготовитель
Фирма «LECO Corporation», США
Адрес: 3000 Lakeview Ave. Saint Joseph, MI 49085
Телефон: (269) 985 5496
Web-сайт: www.leco.com
E-mail: info@leco.com
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18
Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия анализаторов основан на методе Дюма, суть которого заключается в быстром сжигании навески образца при высокой температуре в присутствии катализатора в атмосфере чистого кислорода в потоке гелия, с последующим анализом образующихся газообразных продуктов горения.
Анализируемая проба предварительно взвешивается в лодочке, затем помещается в продувочную камеру, находящуюся на входе высокотемпературной печи. После удаления атмосферного газа, абсорбированного на пробе, и избыточной влаги, лодочка с пробой продвигается в нагретую печь. В качестве газа-носителя выступает гелий. Полное окисление (сгорание) пробы обеспечивается созданием кислородной атмосферы в печи. Газы, образовавшиеся в процессе горения, из печи попадают в электрохолодильник для удаления воды, образовавшейся в процессе горения. Затем полученный газ собирается в балластной емкости, из которой после завершения сжигания пробы отбирается аликвота для анализа азота. Из газа удаляются СО2, побочные продукты, содержание азота измеряется в ячейке теплопроводности, содержание углерода - методом инфракрасной абсорбционной спектрофотометрии.
Конструктивно анализаторы состоят из основного блока, системы подачи газов, керамической горизонтальной печи для сжигания образцов, колонок для восстановления азота, поглощения воды и оксида углерода. Для проведения измерений на анализаторе используют следующие газы: кислород чистотой не менее 99,999 %, гелий чистотой не менее 99,999 %, сжатый воздух или азот чистотой не менее 99,6 % (без примеси масла, паров воды или пыли). В качестве газа-носителя может быть использован гелий.
В комплект анализатора входит автоподатчик на 100 проб.
Анализ выполняется автоматически под управлением программного обеспечения, которое проводит все вычисления, контролирует параметры анализатора, отслеживает состояние основных узлов анализатора, их диагностику и т.д. Окончательный результат выдается в массе или массовой доле азота или углерода. В результаты можно ввести поправку на содержание влаги в анализируемой пробе.
Анализаторы выпускаются пяти моделей: FP828, FP828Р, CN828, FP928 и CN928, которые отличаются областью применения. Анализаторы CN928 - для почв и других минеральных веществ, FP928 - для пищевых продуктов, продовольственного сырья и кормов для животных, FP828, FP828Р, CN828 - для пищевых продуктов, почв, удобрений и кормов для животных.
Общий вид анализаторов приведен на рисунках 1 и 2 (места нанесения знака поверки обозначены стрелками).

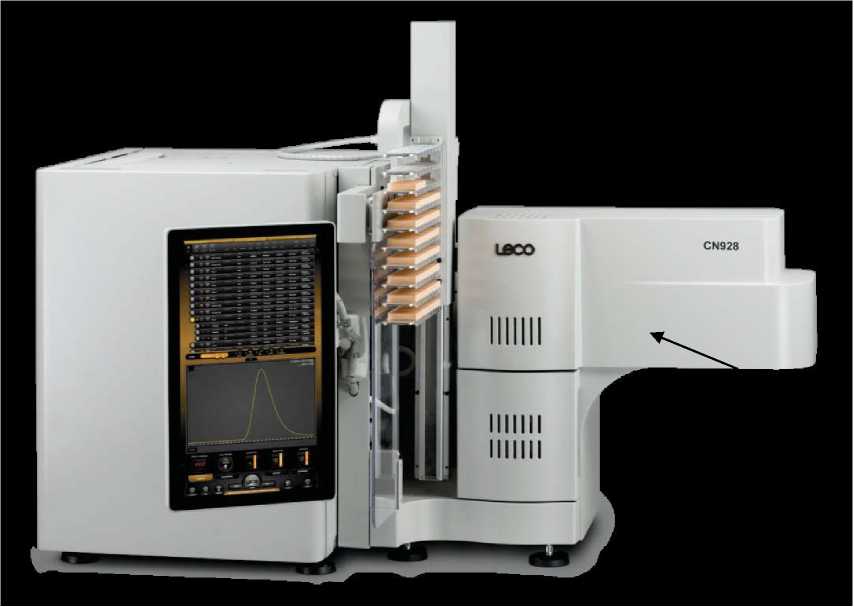

Рисунок 1 - Общий вид анализатора углерода и азота 928 LECO
L0CO
Рисунок 2 - общий вид анализаторов 828 LECO
Таблица 2 - Метрологические характеристики
Наименование характеристик |
Значения | ||||
Модель |
FP928 |
CN928 |
CN828 |
FP828Р |
FP828 |
Диапазон измерений массы азота, мг |
от 0,02 до 300 |
от 0,04 до 300 | |||
Пределы допускаемой абсолютной погрешности измерений массы азота, мг |
±(0,016+0,012^тн)* | ||||
Диапазон измерений массы углерода, мг |
от 0,02 до 200 |
от 0,02 до 175 | |||
Пределы допускаемой абсолютной погрешности измерений массы углерода, мг |
±(0,016+0,012^тн)* | ||||
* тн - масса азота (углерода) в пробе, мг |
Таблица 3 - Основные технические характеристики
Наименование характеристик |
Значения | ||||
Модель |
FP928 |
CN928 |
CN828 |
FP828Р |
FP828 |
Диапазон задаваемой температуры | |||||
печи, °С |
от +800 до +1450 |
от +800 до +1050 | |||
Параметры электрического питания: | |||||
- напряжение переменного тока, В |
230±23 | ||||
- частота переменного тока, Гц |
50/60 | ||||
Потребляемая мощность, В •А, не более |
2800 | ||||
Габаритные размеры, мм, не более: | |||||
- высота |
1120 |
800 | |||
- ширина |
840 |
590 | |||
- длина |
1500 |
790 | |||
Масса, кг, не более |
188 |
113 | |||
Условия эксплуатации: | |||||
- температура окружающей среды, °С |
от +15 до +35 | ||||
- относительная влажность воздуха, % |
от 20 до 80 |
