Номер по Госреестру СИ: 74087-19
74087-19 Анализаторы термогравиметрические
(TGM800)
Назначение средства измерений:
Анализаторы термогравиметрические TGM800 (далее - анализаторы) предназначены для измерений массовой доли влаги твердых и жидких веществ и материалов.

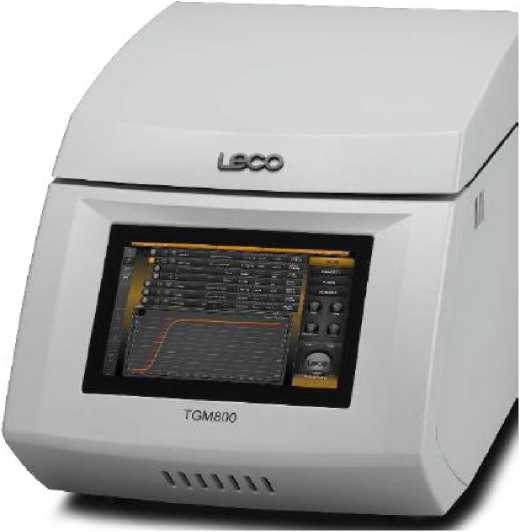

Внешний вид.
Анализаторы термогравиметрические
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 20.02.2024
Номер записи -
ID в реестре СИ - 537036
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TGM800,
Производитель
Изготовитель - Фирма "LECO Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№291 от 2019.02.20 Об утверждении типов средств измерений
№2732 от 2023.12.19 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (11)
Наличие аналогов СИ: Анализаторы термогравиметрические (TGM800)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "LECO Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13898-96 01.04.2001 |
Анализаторы, CS 444 (IR-412, IR-432, CS-400, C-400, S-400, CS-300, CS-200) Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
13899-96 01.04.2001 |
Анализаторы, TC 436 (TC 136, TN 414, RO 116, RO 416) Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15179-06 01.01.2012 |
Анализаторы водорода, RH-402, RH-404, RH-600, RHEN-600, RHEN-602 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15179-96 01.05.2006 |
Анализаторы водорода, RH-402, RH-404 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15180-96 01.05.2006 |
Анализаторы, TGA 601 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16840-03 01.04.2008 |
Анализаторы серы и углерода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16840-06 01.01.2012 |
Анализаторы серы и углерода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16840-97 01.01.2003 |
Анализаторы серы и углерода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16918-04 01.09.2009 |
Калориметры автоматические, AC-350, AC-500 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16918-97 01.04.2008 |
Калориметры автоматические, AC-350 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17642-03 01.08.2008 |
Спектрометры эмиссионные, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17642-09 01.10.2014 |
Спектрометры эмиссионные, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17642-98 01.08.2003 |
Спектрометры эмиссионные, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21210-06 01.01.2012 |
Анализаторы углерода и влажности, RC-612 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21210-14 20.10.2019 |
Анализаторы углерода и воды, LECO RС-612 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
24594-03 01.04.2008 |
Анализаторы углерода, азота, водорода и серы, CHN-900, CHNS-932, CHN-2000, CNS-2000, FP-2000 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24594-04 01.11.2009 |
Анализаторы углерода, азота, водорода и серы, CHN-900, CHNS-932, CHN-2000, CNS-2000, FP-2000, TruSpec Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28633-05 01.03.2008 |
Микротвердомеры цифровые, LM-700, LM-700AT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28633-08 01.01.2014 |
Микротвердомеры цифровые, LM-700, LM-700AT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
28634-05 01.03.2010 |
Твердомеры цифровые, LV-700, LV-700AT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
36496-07 01.01.2013 |
Твердомеры Роквелла и Супер-Роквелла, LR-300TD, LR-300TDL Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
36557-07 01.01.2013 |
Твердомеры Роквелла, LR-100R, LR-100RD, LR-100RDL Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
39693-08 14.03.2019 |
Анализаторы серы и углерода, CS-230, C-230, S-230, WC-230, CS-600, C-600, S-600, WC-600 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
41028-09 08.02.2024 |
Калориметры автоматические, LECO мод. AC-500, AC-600 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49452-12 24.03.2027 |
Анализаторы азота, кислорода и водорода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50442-12 04.07.2022 |
Анализаторы углерода и серы, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51213-12 |
Твердомер Виккерса, LV 700 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51442-12 22.10.2017 |
Анализаторы серы и углерода, SC Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51443-12 22.10.2017 |
Анализаторы водорода, DH 603 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53309-13 12.03.2023 |
Хромато-масс-спектрометры времяпролетные, LECO мод. TruTOF, PegasusHT, Pegasus4D, PegasusHRT, CitiusHRT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54027-13 27.04.2023 |
Анализаторы термогравиметрические, LECO TGA-701 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55814-13 09.12.2018 |
Анализаторы углерода/ азота, TruMac Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55815-13 09.12.2018 |
Анализаторы углерода и серы, LECO CS-744 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57204-14 18.04.2019 |
Твердомеры цифровые Роквелла, LR-100RD, LR-100RDL Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58074-14 08.08.2019 |
Анализаторы азота/протеина, FP-528 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
63027-16 03.02.2021 |
Спектрометры эмиссионные, LECO (мод. GDS500A, GDS850A) Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67226-17 06.04.2022 |
Анализаторы углерода и серы, LECO SC832 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72350-18 06.09.2024 |
Анализаторы водорода, LECO DH 603 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72337-18 06.09.2024 |
Анализаторы углерода и серы, LECO 744 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72853-18 22.10.2024 |
Хромато-масс-спектрометры времяпролетные, LECO Pegasus Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
73273-18 30.11.2024 |
Анализаторы углерода и азота, 828/928 LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74087-19 20.02.2024 |
Анализаторы термогравиметрические, TGM800 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75000-19 08.05.2024 |
Спектрометры атомно-эмиссионные тлеющего разряда, LECO GDS900 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76021-19 12.09.2024 |
Анализаторы термогравиметрические, TGA801 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77973-20 01.04.2025 |
Анализаторы углерода, серы и воды, LECO CS844, SC832 и RC-612 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
82007-21 18.06.2026 |
Анализаторы элементные, LECO 828/928 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы термогравиметрические (TGM800)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 5 | 3 | 2 | 0 | 1 | 1 | 0 |
Стоимость поверки Анализаторы термогравиметрические (TGM800)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены программным обеспечением, позволяющим осуществлять настройку параметров анализа, контроль процесса измерений, сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений, проводить их статистическую обработку и архивирование, передавать результаты измерений на принтер, экспортировать результаты измерений во внешние автоматические системы сборы и хранения данных.
Таблица 1 - Идентификационные данные программного обеспечения (в таблице - ПО)
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Cornerstone TM |
|
Номер версии ПО |
не ниже 2.7.2 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам термогравиметрическим TGM800
Техническая документация фирмы «LECO Corporation», США
Поверка
Поверкаосуществляется по документу МП 96-241-2018 «ГСИ. Анализаторы термогравиметрические TGM800. Методика поверки», утвержденному ФГУП «УНИИМ» 12 ноября 2018 г.
Основные средства поверки:
-
- рабочие эталоны 1-го разряда по ГОСТ 8.630-2013 - измерительные установки содержания влаги в твердых веществах и материалах;
-
- набор гирь (1 мг - 200 г) F1 по ГОСТ OIML R 111-1-2009;
-
- стандартный образец состава зерна и зернопродуктов ГСО 9734-2010 (в интервале значений от 7,0% до 18,0% абсолютная погрешность ± 0,2 %, в интервале св. 18,0 % до 25,0 % абсолютная погрешность ± 0,3 %);
-
- стандартный образец состава молока сухого ГСО 9563-2010 (массовая доля влаги от 2% до 5%, абсолютная погрешность ±0,15 %);
-
- стандартный образец состава цеолита СО cSmartCal ГСО 10847-2016 (массовая доля влаги от 3,3 до 11,6 %, отн. погрешность ±(0,1-0,2) %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
Изготовитель
Фирма «LECO Corporation», США
3000 Lakeview Ave. Saint Joseph, MI 49085
Телефон: 800-292-6141, факс: 269-982-8977
E-mail: info@leco.com
Web-сайт: www.leco.com
Заявитель
Закрытое акционерное общество «ЛЕКО ЦЕНТР-М» (ЗАО «ЛЕКО ЦЕНТР-М») Адрес: 115280, г. Москва, 1-й Автозаводской проезд, д.4, корп. 1 Телефон: (495) 710-38-24, (495) 710-38-25, факс: (495) 710-38-26
Web-сайт: www.leco.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»,(ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия анализаторов основан на термогравиметрическом методе, который заключается в нагревании исследуемого образца, размещенного в специальном тигле, и определения потери массы, обусловленной удалением воды.
Анализаторы состоят из рабочей камеры, в которой размещены встроенные электронные весы, печь нагрева, блок карусельного размещения проб с поворотным кругом, а также встроенного компьютера со специальным программным обеспечением.
Анализатор позволяет проводить измерения до 16 образцов одновременно. Температура печи программируется в диапазоне от 50 °С до 150 °С, предусмотрена возможность проведения анализа в токе азота.
Анализ выполняется автоматически под управлением программного обеспечения.
Общий вид анализаторов приведен на рисунке 1.
Рисунок 1 - Общий вид анализаторов термогравиметрических TGM800
Пломбирование анализаторов не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Диапазон измерений массы пробы, г |
от 0,002 до 10 |
|
Пределы допускаемой абсолютной погрешности в режиме измерения массы, г |
±0,002 |
|
Диапазон измерений массовой доли влаги, % |
от 0,5 до 99,99 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли влаги %:
|
и- н-’ л 'Л |
Таблица 3 - Основные технические характеристики
|
Характеристика |
Значение |
|
Диапазон задаваемых температур, °C |
от +50 до +150 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В •А, не более |
1200 |
|
Масса, кг, не более |
34 |
|
Габаритные размеры, мм, не более | |
|
- длина |
390 |
|
- ширина |
740 |
|
- высота |
410 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от +15 до +35 |
|
- относительная влажность, % |
от 20 до 80 |
