Номер по Госреестру СИ: 72350-18
72350-18 Анализаторы водорода
(LECO DH 603)
Назначение средства измерений:
Анализаторы водорода LECO DH 603 (далее - анализаторы) предназначены для измерения массовой доли водорода в металлах и сплавах.

Внешний вид.
Анализаторы водорода
Рисунок № 1
Общие сведения
Дата публикации - 09.07.2024
Срок свидетельства - 06.09.2029
Номер записи - 168553
ID в реестре СИ - 491272
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LECO DH 603,
Производитель
Изготовитель - Фирма "LECO Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 3
Кол-во владельцев - 7
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1862 от 2018.09.06 Об утверждении типов средств измерений
№1615 от 2024.07.08 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Анализаторы водорода (LECO DH 603)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
72350-18 Анализаторы водорода (LECO DH 603) Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
23477-08 Анализаторы водорода (АВ-1, модификации «АВ-1», «АВ-1-01», «АВ-1-02» ) Общество с ограниченной ответственностью "Научно-производственный комплекс Электронные и Пучковые Технологии" (ООО "НПК Электронные и Пучковые Технологии") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственный комплекс Электронные и Пучковые Технологии" (ООО "НПК Электронные и Пучковые Технологии")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13898-96 01.04.2001 |
Анализаторы, CS 444 (IR-412, IR-432, CS-400, C-400, S-400, CS-300, CS-200) Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
13899-96 01.04.2001 |
Анализаторы, TC 436 (TC 136, TN 414, RO 116, RO 416) Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15179-06 01.01.2012 |
Анализаторы водорода, RH-402, RH-404, RH-600, RHEN-600, RHEN-602 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15179-96 01.05.2006 |
Анализаторы водорода, RH-402, RH-404 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15180-96 01.05.2006 |
Анализаторы, TGA 601 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16840-03 01.04.2008 |
Анализаторы серы и углерода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16840-06 01.01.2012 |
Анализаторы серы и углерода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16840-97 01.01.2003 |
Анализаторы серы и углерода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16918-04 01.09.2009 |
Калориметры автоматические, AC-350, AC-500 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16918-97 01.04.2008 |
Калориметры автоматические, AC-350 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17642-03 01.08.2008 |
Спектрометры эмиссионные, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17642-09 01.10.2014 |
Спектрометры эмиссионные, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17642-98 01.08.2003 |
Спектрометры эмиссионные, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21210-06 01.01.2012 |
Анализаторы углерода и влажности, RC-612 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21210-14 20.10.2019 |
Анализаторы углерода и воды, LECO RС-612 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
24594-03 01.04.2008 |
Анализаторы углерода, азота, водорода и серы, CHN-900, CHNS-932, CHN-2000, CNS-2000, FP-2000 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24594-04 01.11.2009 |
Анализаторы углерода, азота, водорода и серы, CHN-900, CHNS-932, CHN-2000, CNS-2000, FP-2000, TruSpec Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28633-05 01.03.2008 |
Микротвердомеры цифровые, LM-700, LM-700AT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28633-08 01.01.2014 |
Микротвердомеры цифровые, LM-700, LM-700AT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
28634-05 01.03.2010 |
Твердомеры цифровые, LV-700, LV-700AT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
36496-07 01.01.2013 |
Твердомеры Роквелла и Супер-Роквелла, LR-300TD, LR-300TDL Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
36557-07 01.01.2013 |
Твердомеры Роквелла, LR-100R, LR-100RD, LR-100RDL Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
39693-08 14.03.2019 |
Анализаторы серы и углерода, CS-230, C-230, S-230, WC-230, CS-600, C-600, S-600, WC-600 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
41028-09 08.02.2029 |
Калориметры автоматические, LECO модели AC-500, AC-600 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49452-12 24.03.2027 |
Анализаторы азота, кислорода и водорода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50442-12 04.07.2022 |
Анализаторы углерода и серы, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51213-12 |
Твердомер Виккерса, LV 700 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51442-12 22.10.2017 |
Анализаторы серы и углерода, SC Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51443-12 22.10.2017 |
Анализаторы водорода, DH 603 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53309-13 12.03.2028 |
Хромато-масс-спектрометры времяпролетные, LECO моделей TruTOF, PegasusHT, Pegasus4D, PegasusHRT, CitiusHRT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54027-13 27.04.2024 |
Анализаторы термогравиметрические, LECO TGA-701 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55814-13 09.12.2018 |
Анализаторы углерода/ азота, TruMac Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55815-13 09.12.2018 |
Анализаторы углерода и серы, LECO CS-744 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57204-14 18.04.2019 |
Твердомеры цифровые Роквелла, LR-100RD, LR-100RDL Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58074-14 08.08.2019 |
Анализаторы азота/протеина, FP-528 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
63027-16 03.02.2021 |
Спектрометры эмиссионные, LECO (мод. GDS500A, GDS850A) Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67226-17 06.04.2022 |
Анализаторы углерода и серы, LECO SC832 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72350-18 06.09.2029 |
Анализаторы водорода, LECO DH 603 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72337-18 06.09.2029 |
Анализаторы углерода и серы, LECO 744 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72853-18 22.10.2029 |
Хромато-масс-спектрометры времяпролетные, LECO Pegasus Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
73273-18 30.11.2024 |
Анализаторы углерода и азота, 828/928 LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74087-19 20.02.2029 |
Анализаторы термогравиметрические, TGM800 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75000-19 08.05.2024 |
Спектрометры атомно-эмиссионные тлеющего разряда, LECO GDS900 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76021-19 12.09.2029 |
Анализаторы термогравиметрические, TGA801 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77973-20 01.04.2030 |
Анализаторы углерода, серы и воды, LECO CS844, SC832 и RC-612 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
82007-21 18.06.2026 |
Анализаторы элементные, LECO 828/928 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.
В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.
В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.
Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Анализаторы водорода (АВ-1, модификации «АВ-1», «АВ-1-01», «АВ-1-02» )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 11 | 1 | 0 | 9 | 0 | 7 | 0 | 7 |
Стоимость поверки Анализаторы водорода (АВ-1, модификации «АВ-1», «АВ-1-01», «АВ-1-02» )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния системы, градуировку анализатора с помощью стандартных образцов фирмы LECO, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
LECO Cornerstone lecoSC.leco |
|
Номер версии ПО |
1.01x |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам водорода LECO DH 603
Техническая документация изготовителя «LECO Corporation», США
Поверка
Поверкаосуществляется по документу МП 30-241-2018 «ГСИ. Анализаторы водорода LECO DH 603.
Методика поверки», утвержденному ФГУП «УНИИМ» 22 июня 2018 г.
Основные средства поверки:
-
- ГСО 8447-2003 (массовая доля водорода 7,0 млн-1, абсолютная погрешность
±0,4 млн-1);
-
- ГСО 7458-98 (массовая доля водорода 2,13 %, абсолютная погрешность
±0,11 %);
-
- весы неавтоматического действия I (специального) класса точности по ГОСТ OIML R 76-1-2011.
Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель анализатора.
Изготовитель
Фирма «LECO Corporation», США
Адрес: 3000 Lakeview Ave. Saint Joseph, MI 49085
Телефон: (269) 985 5496
Web-сайт: www.leco.com
E-mail: info@leco.com
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18
Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия анализаторов основан на методе горячей экстракции в потоке инертного газа. Водород в результате нагревания образца выделяется и вместе с газом-носителем поступает в высокочувствительный детектор по теплопроводности, с помощью которого измеряется его масса.
Анализатор представляет собой лабораторный прибор, состоящий из печи, аналитического блока, содержащего газовые колонки и высокочувствительный детектор по теплопроводности, а также системы подачи инертных газов. Для работы на анализаторе дополнительно необходимы весы электронные и персональный компьютер.
Навеска анализируемого вещества (в диапазоне от 0,05 до 1,0 г) помещается в печь, в которой происходит выделение водорода в процессе горячей экстракции в потоке инертного газа. В качестве инертного газа используется азот. Образовавшаяся парогазовая смесь из печи подается в аналитический блок. На первом этапе газовая смесь проходит с газом-носителем через систему очистки для отделения примесей, после этого газовая смесь поступает в высокочувствительный детектор по теплопроводности.
В случае дооснащения анализатора опциональным прокалывающим модулем возможно проведение измерений массовой доли водорода, выделившегося в процессе кристаллизации металла.

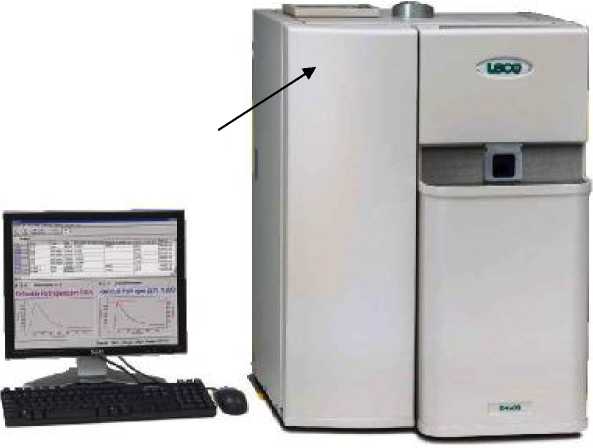

Общий вид анализаторов представлен на рисунке 1 (стрелкой отмечено место нанесения знака поверки). Пломбировка анализаторов не предусмотрена.
к.
<1
Рисунок 1 - Общий вид анализаторов
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли водорода, млн-1, (%) |
от 0,1 до 2500 или (от 0,1 •Ю-4 до 0,25) |
|
Пределы допускаемой относительной погрешности измерений массовой доли водорода, % |
±15 |
|
Предел допускаемого СКО случайной составляющей относительной погрешности измерений массовой доли водорода, % |
5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значения |
|
Электропитание: - напряжение, В |
230±23 |
|
- частота, Гц |
50/60 |
|
Габаритные размеры, мм, не более: - длина |
840 |
|
- ширина |
570 |
|
- высота |
700 |
|
Масса, кг, не более |
129 |
|
Условия эксплуатации: температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность воздуха, %, не более |
80 |
