Номер по Госреестру СИ: 72337-18
72337-18 Анализаторы углерода и серы
(LECO 744)
Назначение средства измерений:
Анализаторы углерода и серы LECO 744 (далее - анализаторы) предназначены для измерения массовой доли углерода и серы в органических и неорганических материалах.

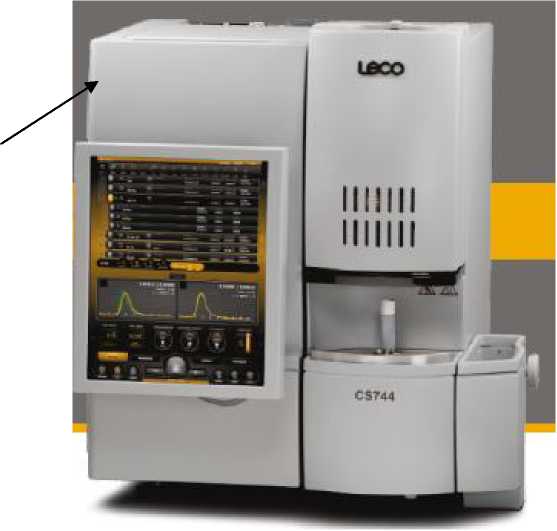

Внешний вид.
Анализаторы углерода и серы
Рисунок № 1
Общие сведения
Дата публикации - 23.10.2018
Срок свидетельства - 06.09.2024
Номер записи - 168540
ID в реестре СИ - 491285
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модель CS744, модель C744, мод. LECO 744, мод. CS744, мод. C744, Solar System, LECO744 (модель CS744), LECO CS744, LECO CS-744, LECO 744, модель CS744, LECO 744, мод. CS744, LECO 744, мод. CS 744, LECO 744 модель CS744, LECO 744 модель C744, LECO 744, CS744, CS-744, CS 744, C744, -,
Производитель
Изготовитель - Фирма "LECO Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 113
Выдано извещений - 0
Кол-во периодических поверок - 74
Кол-во средств измерений - 15
Кол-во владельцев - 32
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1862 от 2018.09.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы углерода и серы (LECO 744)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "LECO Corporation"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
13898-96 01.04.2001 |
Анализаторы, CS 444 (IR-412, IR-432, CS-400, C-400, S-400, CS-300, CS-200) Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
13899-96 01.04.2001 |
Анализаторы, TC 436 (TC 136, TN 414, RO 116, RO 416) Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15179-06 01.01.2012 |
Анализаторы водорода, RH-402, RH-404, RH-600, RHEN-600, RHEN-602 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15179-96 01.05.2006 |
Анализаторы водорода, RH-402, RH-404 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15180-96 01.05.2006 |
Анализаторы, TGA 601 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
16840-03 01.04.2008 |
Анализаторы серы и углерода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
16840-06 01.01.2012 |
Анализаторы серы и углерода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
16840-97 01.01.2003 |
Анализаторы серы и углерода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
16918-04 01.09.2009 |
Калориметры автоматические, AC-350, AC-500 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
16918-97 01.04.2008 |
Калориметры автоматические, AC-350 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
17642-03 01.08.2008 |
Спектрометры эмиссионные, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
17642-09 01.10.2014 |
Спектрометры эмиссионные, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
17642-98 01.08.2003 |
Спектрометры эмиссионные, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
21210-06 01.01.2012 |
Анализаторы углерода и влажности, RC-612 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
21210-14 20.10.2019 |
Анализаторы углерода и воды, LECO RС-612 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
24594-03 01.04.2008 |
Анализаторы углерода, азота, водорода и серы, CHN-900, CHNS-932, CHN-2000, CNS-2000, FP-2000 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
24594-04 01.11.2009 |
Анализаторы углерода, азота, водорода и серы, CHN-900, CHNS-932, CHN-2000, CNS-2000, FP-2000, TruSpec Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
28633-05 01.03.2008 |
Микротвердомеры цифровые, LM-700, LM-700AT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
28633-08 01.01.2014 |
Микротвердомеры цифровые, LM-700, LM-700AT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
28634-05 01.03.2010 |
Твердомеры цифровые, LV-700, LV-700AT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
36496-07 01.01.2013 |
Твердомеры Роквелла и Супер-Роквелла, LR-300TD, LR-300TDL Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
36557-07 01.01.2013 |
Твердомеры Роквелла, LR-100R, LR-100RD, LR-100RDL Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
39693-08 14.03.2019 |
Анализаторы серы и углерода, CS-230, C-230, S-230, WC-230, CS-600, C-600, S-600, WC-600 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
41028-09 08.02.2024 |
Калориметры автоматические, LECO мод. AC-500, AC-600 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
49452-12 24.03.2027 |
Анализаторы азота, кислорода и водорода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
50442-12 04.07.2022 |
Анализаторы углерода и серы, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51213-12 |
Твердомер Виккерса, LV 700 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51442-12 22.10.2017 |
Анализаторы серы и углерода, SC Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51443-12 22.10.2017 |
Анализаторы водорода, DH 603 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53309-13 12.03.2023 |
Хромато-масс-спектрометры времяпролетные, LECO мод. TruTOF, PegasusHT, Pegasus4D, PegasusHRT, CitiusHRT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
54027-13 27.04.2023 |
Анализаторы термогравиметрические, LECO TGA-701 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
55814-13 09.12.2018 |
Анализаторы углерода/ азота, TruMac Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
55815-13 09.12.2018 |
Анализаторы углерода и серы, LECO CS-744 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
57204-14 18.04.2019 |
Твердомеры цифровые Роквелла, LR-100RD, LR-100RDL Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
58074-14 08.08.2019 |
Анализаторы азота/протеина, FP-528 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
63027-16 03.02.2021 |
Спектрометры эмиссионные, LECO (мод. GDS500A, GDS850A) Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
67226-17 06.04.2022 |
Анализаторы углерода и серы, LECO SC832 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
72350-18 06.09.2024 |
Анализаторы водорода, LECO DH 603 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
72337-18 06.09.2024 |
Анализаторы углерода и серы, LECO 744 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
72853-18 22.10.2024 |
Хромато-масс-спектрометры времяпролетные, LECO Pegasus Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
73273-18 30.11.2024 |
Анализаторы углерода и азота, 828/928 LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74087-19 20.02.2024 |
Анализаторы термогравиметрические, TGM800 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
75000-19 08.05.2024 |
Спектрометры атомно-эмиссионные тлеющего разряда, LECO GDS900 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76021-19 12.09.2024 |
Анализаторы термогравиметрические, TGA801 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
77973-20 01.04.2025 |
Анализаторы углерода, серы и воды, LECO CS844, SC832 и RC-612 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
82007-21 18.06.2026 |
Анализаторы элементные, LECO 828/928 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Анализаторы углерода и серы (LECO 744)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
АО "УРАЛЬСКАЯ СТАЛЬ" (RA.RU.311310) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 7 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
АО "УРАЛЬСКАЯ СТАЛЬ" (RA.RU.311310) | 11 | 0 | 10 | 0 | 10 | 0 | 10 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 43 | 1 | 14 | 17 | 0 | 15 | 6 | 9 | |
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311285) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 6 | 3 | 3 | 0 | 6 | 3 | 3 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы углерода и серы (LECO 744)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Белгородский ЦСМ Белгородская область |
6750 | 6783 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1554 | 6783 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
6420 | 6783 |
ФБУ УРАЛТЕСТ Свердловская область |
9590 | 6783 |
ФБУ Ярославский ЦСМ Ярославская область |
9603 | 6783 |
Программное обеспечение
Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния системы, градуировку анализатора с помощью стандартных образцов фирмы «LECO Corporation», контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
LECO Cornerstone lecoCS.leco |
Номер версии ПО |
1.XX |
Цифровой идентификатор ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам углерода и серы LECO 744
Техническая документация изготовителя «LECO Corporation», США
Поверка
Поверкаосуществляется по документу МП 27-241-2018 «ГСИ. Анализаторы углерода и серы LECO 744. Методика поверки», утвержденному ФГУП «УНИИМ» 04 июня 2018 г.
Основные средства поверки:
-
- ГСО 666-81П (массовая доля углерода 0,0036 %, абс. погрешность ±0,0005 %; массовая доля серы 0,0042 %, абс. погрешность ±0,0002 %);
-
- ГСО 3245-91П (массовая доля углерода 3,17 %, абс. погрешность ±0,01 %; массовая доля серы 0,106 %, абс. погрешность ±0,001 %);
-
- ГСО 10821-2016 - 10824-2016 (набор УГ-67) (массовая доля серы от 2,9 до 4,0 %, отн. погрешность ±0,07 %);
-
- весы неавтоматического действия I (специального) класса точности по ГОСТ OIML R 76-1-2011.
Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель анализатора.
Изготовитель
Фирма «LECO Corporation», США
Адрес: 3000 Lakeview Ave. Saint Joseph, MI 49085
Телефон: (269) 985-54-96
Web-сайт: www.leco.com
E-mail: info@leco.com
Испытательный центр
Федеральное Государственное Унитарное Предприятие «Уральский научноисследовательский институт метрологии»Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия анализаторов основан на сжигании образца в индукционной печи в токе кислорода и последующем определении содержания газообразных оксидов серы и углерода методом инфракрасной спектроскопии.
Конструктивно анализаторы состоят из индукционной печи и аналитического блока, содержащего газовые колонки и ИК детекторов.
Навеска анализируемого вещества в керамическом тигле помещается в индукционную печь для сжигания в токе предварительно очищенного кислорода. Углерод и сера, содержащиеся в анализируемой пробе, окисляются до CO, CO2, SO2. Полученная парогазовая смесь из индукционной печи подается в аналитический блок газом-носителем, в качестве которого выступает кислород. На первом этапе парогазовая смесь проходит через нагреваемый пылевой фильтр, затем через колонку, заполненную перхлоратом магния, для удаления паров H2O. На втором этапе газовая смесь поступает последовательно на два ИК детектора для измерения содержания SO2. Затем газовая смесь проходит через окислительную колонку, в которой СО переходит в СО2, а SO2 в SO3 и задерживается на целлюлозе - заполнителе следующей колонки. На окончательном этапе газы поступают последовательно на два ИК детектора для измерения массовой доли СО2.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: взвешивание образца; помещение его в индукционную печь; автоматическое определение содержания серы и углерода; пересчет содержания в массовую долю с учетом взятой для анализа массы образца. Результаты анализа выводятся на экран персонального компьютера и могут быть распечатаны.
Анализаторы выпускаются трех модификаций (CS744, C744, S744), которые отличаются измеряемыми элементами.
Общий вид анализаторов представлен на рисунке 1.
Рисунок 1 - Общий вид анализаторов (место нанесения знака поверки отмечено стрелкой)
Пломбировка анализаторов не предусмотрена.
Таблица 2 - Метрологические характеристики
Наименование характеристик |
Значения | ||
Модели |
CS744 |
C744 |
S744 |
Диапазон измерений массовой доли, %: -углерода |
от 110-4до 6 |
от 110-4до 6 | |
-серы |
от L10-4 до 1,75 |
- |
от 140-4 до 1,75 |
Пределы допускаемой относительной погрешности измерений массовой доли, %: - углерода в диапазонах: от 140-4 до 1-10-3 % включ. |
±50 |
±50 | |
св. 140-3 до 540-3 % включ. |
±30 |
±30 | |
св. 540-3 до 240-2 % включ. |
±8 |
±8 | |
св. 240-2 до 6 % включ. |
±2 |
±2 | |
- серы в диапазонах: от 1 • 10-4 до 2-10-3 % вкл.; |
±50 |
±50 | |
св. 240-3 до 740-3 % включ. |
±20 |
±20 | |
св. 740-3 до 540-2 % включ. |
±10 |
±10 | |
св. 540-2 до 1,75 % включ. |
±3 |
±3 |
Таблица 3 - Основные технические характеристики
Наименование характеристик |
Значения | ||
Модели |
CS744 |
C744 |
S744 |
Параметры источника питания: | |||
- входное напряжение, В |
220±22 | ||
- частота, Гц |
от 50 до 60 | ||
Габаритные размеры, мм, не более: | |||
- длина |
590 | ||
- ширина |
750 | ||
- высота |
840 | ||
Масса, кг, не более |
140 | ||
Условия эксплуатации: | |||
- температура окружающего воздуха, оС |
от +15 до +35 | ||
- относительная влажность воздуха, %, не более |
80 |
Ссылки на другие типы СИ
- 17697-98 Измерители каналов тонально...
- 22074-01 Шумомеры интегрирующие
- 43689-10 Измерители крутящего момент...
- 90007-23 Каналы измерительные систем...
- 25432-03 Трансформаторы напряжения
- 17670-08 Уровнемеры ультразвуковые
- 25595-09 Анализаторы жидкости многоп...
- 25827-09 Системы автоматизированные ...
- 43155-09 Компаратор эталонный для по...
- 5712-76 Генераторы импульсные прогр...
