Номер по Госреестру СИ: 21210-14
21210-14 Анализаторы углерода и воды
(LECO RС-612)
Назначение средства измерений:
Анализаторы углерода и воды LECO КСА12 (далее - анализаторы)
предназначены для измерения массовой доли углерода и воды в органических и неорганических материалах.
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 20.10.2019
Номер записи - 101806
ID в реестре СИ - 324206
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, LECO RС-612, LECO RC-612,, LECO RC-612, -,
Производитель
Изготовитель - Фирма "LECO Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 20
Кол-во средств измерений - 7
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2169 от 2011.05.10 О внесении изменений и дополнений в приложение к приказу Федерального агентства по техническому регулированию и метрологии от 20 августа 2010 г. № 3108
№1635 от 2014.10.19 Об утверждении типов средств измерений (ГР 21210-14 - 58794-14)
№134 от 2006.01.20 О предоставлении лицензии на осуществление деятельности по изготовлению и ремонту средств измерений ЗАО "ЛЕКО ЦЕНТР-М"
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Анализаторы углерода и воды (LECO RС-612)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "LECO Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13898-96 01.04.2001 |
Анализаторы, CS 444 (IR-412, IR-432, CS-400, C-400, S-400, CS-300, CS-200) Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
13899-96 01.04.2001 |
Анализаторы, TC 436 (TC 136, TN 414, RO 116, RO 416) Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15179-06 01.01.2012 |
Анализаторы водорода, RH-402, RH-404, RH-600, RHEN-600, RHEN-602 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15179-96 01.05.2006 |
Анализаторы водорода, RH-402, RH-404 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15180-96 01.05.2006 |
Анализаторы, TGA 601 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16840-03 01.04.2008 |
Анализаторы серы и углерода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16840-06 01.01.2012 |
Анализаторы серы и углерода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16840-97 01.01.2003 |
Анализаторы серы и углерода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16918-04 01.09.2009 |
Калориметры автоматические, AC-350, AC-500 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16918-97 01.04.2008 |
Калориметры автоматические, AC-350 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17642-03 01.08.2008 |
Спектрометры эмиссионные, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17642-09 01.10.2014 |
Спектрометры эмиссионные, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17642-98 01.08.2003 |
Спектрометры эмиссионные, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21210-06 01.01.2012 |
Анализаторы углерода и влажности, RC-612 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21210-14 20.10.2019 |
Анализаторы углерода и воды, LECO RС-612 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
24594-03 01.04.2008 |
Анализаторы углерода, азота, водорода и серы, CHN-900, CHNS-932, CHN-2000, CNS-2000, FP-2000 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24594-04 01.11.2009 |
Анализаторы углерода, азота, водорода и серы, CHN-900, CHNS-932, CHN-2000, CNS-2000, FP-2000, TruSpec Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28633-05 01.03.2008 |
Микротвердомеры цифровые, LM-700, LM-700AT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28633-08 01.01.2014 |
Микротвердомеры цифровые, LM-700, LM-700AT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
28634-05 01.03.2010 |
Твердомеры цифровые, LV-700, LV-700AT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
36496-07 01.01.2013 |
Твердомеры Роквелла и Супер-Роквелла, LR-300TD, LR-300TDL Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
36557-07 01.01.2013 |
Твердомеры Роквелла, LR-100R, LR-100RD, LR-100RDL Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
39693-08 14.03.2019 |
Анализаторы серы и углерода, CS-230, C-230, S-230, WC-230, CS-600, C-600, S-600, WC-600 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
41028-09 08.02.2029 |
Калориметры автоматические, LECO модели AC-500, AC-600 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49452-12 24.03.2027 |
Анализаторы азота, кислорода и водорода, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50442-12 04.07.2022 |
Анализаторы углерода и серы, LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51213-12 |
Твердомер Виккерса, LV 700 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51442-12 22.10.2017 |
Анализаторы серы и углерода, SC Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51443-12 22.10.2017 |
Анализаторы водорода, DH 603 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53309-13 12.03.2028 |
Хромато-масс-спектрометры времяпролетные, LECO моделей TruTOF, PegasusHT, Pegasus4D, PegasusHRT, CitiusHRT Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54027-13 27.04.2024 |
Анализаторы термогравиметрические, LECO TGA-701 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55814-13 09.12.2018 |
Анализаторы углерода/ азота, TruMac Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55815-13 09.12.2018 |
Анализаторы углерода и серы, LECO CS-744 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57204-14 18.04.2019 |
Твердомеры цифровые Роквелла, LR-100RD, LR-100RDL Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58074-14 08.08.2019 |
Анализаторы азота/протеина, FP-528 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
63027-16 03.02.2021 |
Спектрометры эмиссионные, LECO (мод. GDS500A, GDS850A) Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67226-17 06.04.2022 |
Анализаторы углерода и серы, LECO SC832 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72350-18 06.09.2029 |
Анализаторы водорода, LECO DH 603 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72337-18 06.09.2029 |
Анализаторы углерода и серы, LECO 744 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72853-18 22.10.2029 |
Хромато-масс-спектрометры времяпролетные, LECO Pegasus Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
73273-18 30.11.2024 |
Анализаторы углерода и азота, 828/928 LECO Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74087-19 20.02.2029 |
Анализаторы термогравиметрические, TGM800 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75000-19 08.05.2024 |
Спектрометры атомно-эмиссионные тлеющего разряда, LECO GDS900 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76021-19 12.09.2029 |
Анализаторы термогравиметрические, TGA801 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77973-20 01.04.2030 |
Анализаторы углерода, серы и воды, LECO CS844, SC832 и RC-612 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
82007-21 18.06.2026 |
Анализаторы элементные, LECO 828/928 Фирма "LECO Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кто поверяет Анализаторы углерода и воды (LECO RС-612)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 9 | 1 | 0 | 9 | 0 | 4 | 0 | 4 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы углерода и воды (LECO RС-612)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Липецкий ЦСМ Липецкая область |
7286 | 7021 |
|
ФБУ Челябинский ЦСМ Челябинская область |
6390 | 7021 |
|
ФБУ Челябинский ЦСМ Челябинская область |
7388 | 7021 |
Программное обеспечение
Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния системы, градуировку анализатора с помощью стандартных образцов фирмы LECO, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
Идентификационные данные программного обеспечения
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
LECO Eclipse lecoRC.leco |
1.3x |
52274db0e77300a424 c6f7bcca7235a4 |
Контрольная сумма |
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

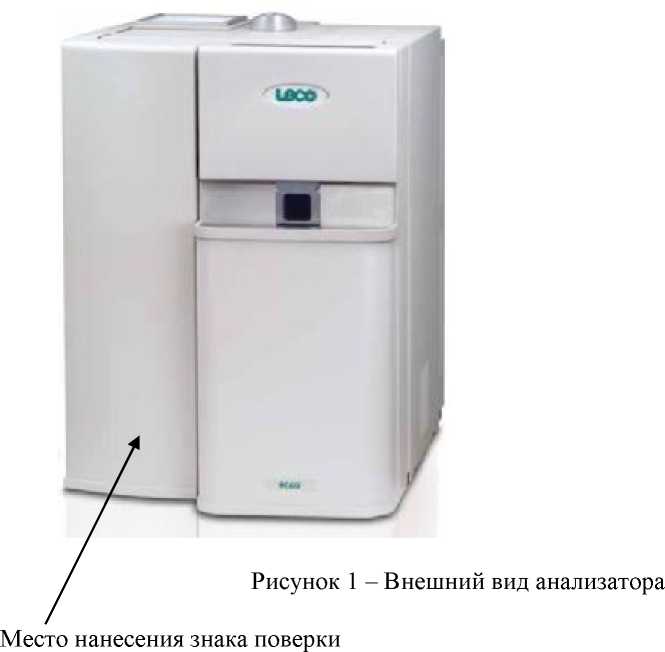

Фотографии внешнего вида анализатора представлены на рисунке 1.
Знак утверждения типа
Знак утверждения типананосится на боковую панель анализатора методом наклейки и на титульный лист инструкции по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам углерода и воды LECO КС-612Техническая документация изготовителя «LECO Corporation» (США)
Поверка
Поверкаосуществляется по документу МП 88-241-2013 «ГСИ. Анализаторы углерода и воды LECO RC-6I2. Методика поверки», утвержденному ГЦИ СИ ФГУП «УНИИМ» 16 июня 2014 г.
Эталонные средства измерений, используемые при поверке:
-
- стандартный образец моногидрата оксалата кальция ГСО 10169-2012 (аттестованное значение - потеря массы при прокаливании 12,11 % (Н2О), 18,94 % (СО), 29,49 % (СО2), относительная погрешность ± 0,25 %);
-
- ГЭТ 173-2013 Государственный первичный эталон единиц массовой доли и массовой концентрации влаги в твердых веществах и материалах; диапазон измерений массовой доли влаги от 0,005 до 100 %; относительное среднее квадратическое отклонение результата измерений S0 = (3,0 - 0,01) %; неисключенная относительная систематическая погрешность (при Р=0,99) 90 = (4,0 - 0,04) %.
Изготовитель
Фирма «LECO Corporation», США
3000 Lakeview Ave. Saint Joseph, MI 49085
Заявитель
ЗАО «ЛЕКО ЦЕНТР-М»,
115280, г.Москва, 1-й Автозаводской проезд, д.4, корп. 1
Телефоны: (495) 710-3818, (495) 710-3824, факс: (495) 710-3826
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.
Принцип действия анализаторов основан на сжигании в токе кислорода либо разложении в токе азота образца в трубчатой печи сопротивления и последующем определении содержания газообразного оксида углерода и паров воды методом инфракрасной спектроскопии.
Конструктивно анализаторы состоят из трубчатой печи сопротивления с программируемым нагревом и аналитического блока, содержащего газовые колонки и ИК детекторы.
Навеска анализируемого вещества в кварцевой лодочке помещается в трубчатую печь, температура в которой растёт в соответствии с заданной ранее программой, для сжигания в токе кислорода либо термического разложения в токе азота. При сжигании пробы углерод, содержащийся в анализируемой пробе, окисляется до CO2 и CO. Водород, содержащийся в органических соединениях, окисляется до H2O. При термическом разложении пробы в атмосфере азота сначала выделяется содержащаяся в пробе вода, затем CO2 и H2O получаемые при разложении солей и эфиров угольной кислоты, если они наличествуют в пробе. Полученная парогазовая смесь из трубчатой печи подается в аналитический блок газом-носителем, в качестве которого выступает кислород или азот. На первом этапе парогазовая смесь проходит через дожигатель и затем нагреваемую окислительную колонку, в которой СО переходит в СО2. На окончательном этапе газы поступают последовательно на три ИК детектора для измерения массовой доли СО2 и H2O.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: взвешивание образца; помещение его в трубчатую печь; автоматическое определение содержания углерода и воды; пересчет содержания в массовую долю с учетом взятой для анализа массы образца. Результаты анализа выводятся на экран персонального компьютера и могут быть распечатаны.
|
Наименование характеристик |
Значение характеристик |
|
Диапазон измерений массовой доли при массе пробы 250 мг, %: | |
|
-углерода |
от 5П0-3 до 20 |
|
- воды |
от 140-2 до 20 |
|
Пределы допускаемой относительной погрешности измерений |
± 4,5 |
|
массовой доли углерода и воды, % | |
|
Питание: | |
|
- напряжение, В |
220 ± 22 |
|
- частота, Гц |
50/60 |
|
Г абаритные размеры, мм, не более |
840 х 570 х 870 |
|
Масса, кг, не более |
113 |
|
Условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от 15 до 30 |
|
относительная влажность воздуха, %, не более |
80 |
