Номер по Госреестру СИ: 73678-18
73678-18 Резервуары стальные горизонтальные цилиндрические
(РГС-10, РГС-50)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-50 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

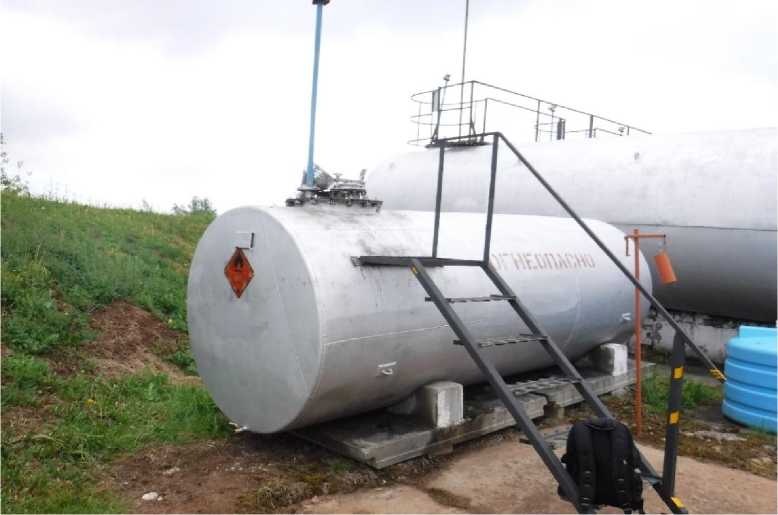

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-10, РГС-50Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Техническая документация ГУП ЧАО «Чукотснаб».
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 ГСИ. «Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10. Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12. Линейка измерительная металлическая, регистрационный № 20048-05. Рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98; Рулетка измерительная металлическая 2-го класса точности с грузом, по ГОСТ 7502-98; Штангенциркуль ШЦ, регистрационный № 32108-14
Толщиномер ультразвуковой А1208, регистрационный № 49605-12. Термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91. Анемометр ручной чашечный МС-13, регистрационный № 3488-80.
Динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Изготовитель
Государственное унитарное предприятие Чукотского автономного округа «Чукотснаб» (ГУП ЧАО «Чукотснаб»)
ИНН 8709008156
Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, 4
Телефон: +7 (427-22) 2-67-21
Факс: +7 (427-22) 2-67-21
E-mail: snab@chsnab.chukotka.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог »)
Адрес: 443125, г. Самара, ул. Губанова, 20а
Почтовый адрес: 443076, г. Самара ул. Партизанская, 173
Телефон: +7 (846)2791166
Е-mail: prot@metrolog-samara.ru
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-10, РГС-50 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные РГС-10, РГС-50 представляют собой горизонтальные сварные сосуды с плоскими днищами. Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная
Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-50 распложены в резервуарных парках Государственного унитарного предприятия Чукотского автономного округа «Чукотснаб» (ГУП ЧАО «Чукотснаб»). Расположение указано в таблице 1.
Таблица 1
Заводские номера резервуаров |
Местонахождение |
Резервуары стальные горизонтальные цилиндрические РГС-10 | |
3 |
ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, участок «Усть-Белая» с. Усть-Белая, АЗС |
Резервуары стальные горизонтальные цилиндрические РГС-50 | |
6 21, 22, 23, 24 |
ГУП ЧАО «Чукотснаб», Чукотский АО, Билибинский район, г. Билибино, участок «Дымный» нефтебаза ГУП ЧАО «Чукотснаб», Чукотский АО, Билибинский район, г. Билибино, участок «Билибино» склад ГСМ |
Общий вид резервуаров стальных горизонтальных цилинрических РГС-10, РГС-50 представлен на рисунках 1-2.
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-10
Рисунок 1 -
Рисунок 2 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50
Пломбирование резервуаров стальных горизонтальных цилинрических РГС-10, РГС-50 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 4 - Комплектность резервуара
Наименование |
Обозначение |
Количество |
Резервуар стальной горизонтальный цилиндрический |
РГС-10 зав. № 3 |
1 шт. |
Паспорт |
1 экз. | |
Градуировочная таблица |
1 экз. | |
Резервуар стальной горизонтальный цилиндрический |
РГС-50 зав. №№ 6, 21, 22, 23, 24 |
5 шт. |
Паспорт |
5 экз. | |
Градуировочная таблица |
5 экз. |
Метрологические и основные технические характеристики резервуаров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
РГС-10 |
РГС-50 | |
Номинальная вместимость, м3 |
10 |
50 |
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 |
Таблица 3 - Основные техническиехарактеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающего воздуха, оС |
от -40 до +50 |
Средний срок службы, лет, не менее |
30 |
