Сведения о средстве измерений: 73561-18 Резервуары стальные вертикальные цилиндрические

Номер по Госреестру СИ: 73561-18
73561-18 Резервуары стальные вертикальные цилиндрические
(РВС-200, РВС-700, РВС-1000, РВС-3000)

Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-700, РВС-1000, РВС-3000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 4
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4

Общие сведения

Дата публикации - 04.12.2023
Срок свидетельства -
Номер записи -
ID в реестре СИ - 529859
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

РВС-200, РВС-1000,

Производитель

Изготовитель - ГУП ЧАО "Чукотснаб"
Страна - РОССИЯ
Населенный пункт - г.Анадырь
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2723 от 2018.12.21 Об утверждении типов средств измерений

Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-200, РВС-700, РВС-1000, РВС-3000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ГУП ЧАО "Чукотснаб"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
73678-18

Резервуары стальные горизонтальные цилиндрические, РГС-10, РГС-50
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
73561-18

Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-700, РВС-1000, РВС-3000
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
73560-18

Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-3000, РВС-5000
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
73821-19

Резервуары стальные горизонтальные цилиндрические, РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
77173-19

Резервуары горизонтальные стальные цилиндрические, РГС-50, РГС-60
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
77126-19

Резервуары горизонтальные стальные цилиндрические, РГС-50
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-200, РВС-700, РВС-1000, РВС-3000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "МЕТРОЛОГ"
(RA.RU.313951)
  • РВС-200
  • РВС-1000
  • 3 0 3 0 3 0 3

    Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-200, РВС-700, РВС-1000, РВС-3000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта резервуара методом печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    отсутствуют.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-200, РВС-700, РВС-1000, РВС-3000

    Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

    ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

    Техническая документация ГУП ЧАО «Чукотснаб»

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

    Основные средства поверки:

    Рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2

    Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2

    Толщиномер ультразвуковой А1208, регистрационный № 49605-12

    Термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91 Динамометр пружинный общего назначения ДПУ-0,01-2, регистрационный № 1808-63 Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10 Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12 Линейка измерительная металлическая, регистрационный № 20048-05

    Анемометр ручной чашечный МС-13, регистрационный № 3488-80

    Штангенциркуль ШЦ, регистрационный № 32108-14

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя .


    Изготовитель


    Государственное унитарное предприятие Чукотского автономного округа «Чукотснаб» (ГУП ЧАО «Чукотснаб»)
    ИНН 8709008156
    Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, 4
    Телефон: +7 (42722) 2-67-21
    E-mail: snab@chsnab.chukotka.ru

    Испытательный центр


    Акционерное общество «Метролог» (АО «Метролог»)
    Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, 20 А, офис 13
    Почтовый адрес: 443076, г. Самара ул. Партизанская, 173
    Телефон: +7 (846) 279-11-66
    Е-mail: prot@metrolog-samara.ru

    Принцип действия резервуаров стальных вертикальных цилиндрических РВС-200, РВС-700, РВС-1000, РВС-3000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

    Резервуары стальные вертикальные цилиндрические РВС-200, РВС-700, РВС-1000, РВС-3000 представляют собой вертикальные сварные (полистовое исполнение) сосуды с плоским днищем и стационарной крышей. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами, штуцерами, и лестницей для доступа на крышу. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, хлопушками с боковым управлением и перепускным устройством уравнивания давления на хлопушку; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.

    Резервуары стальные вертикальные цилиндрические РВС-200, РВС-700, РВС-1000, РВС-3000 распложены на территории Государственного унитарного предприятия Чукотского автономного округа «Чукотснаб» (ГУП ЧАО «Чукотснаб»). Расположение указано в таблице 1.

    Таблица 1 - Расположение средства измерений

    Заводские номера резервуаров

    Местонахождение

    Резервуары стальные вертикальные цилиндрические РВС-200

    5, 6, 7

    ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырский район, п. Марково, участок «Марковский» перевал/база Яры

    Резервуары стальные вертикальные цилиндрические РВС-700

    4, 14

    ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырский район, п. Угольные

    Копи, мыс Обсервации, Анадырский районный участок № 1

    Резервуары стальные вертикальные цилиндрические РВС-1000

    1, 3, 4

    ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырский район, п. Марково, участок «Марковский» перевал/база Яры

    22

    ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырский район, п. Угольные

    Копи, мыс Обсервации, Анадырский районный участок № 1

    Резервуары стальные вертикальные цилиндрические РВС-3000

    16

    ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырский район, п. Угольные

    Копи, мыс Обсервации, Анадырский районный участок № 1

    Общий вид резервуаров приведен на рисунках 1-4.

    Внешний вид. Резервуары стальные вертикальные цилиндрические (РВС-200, РВС-700, РВС-1000, РВС-3000), http://oei-analitika.ru

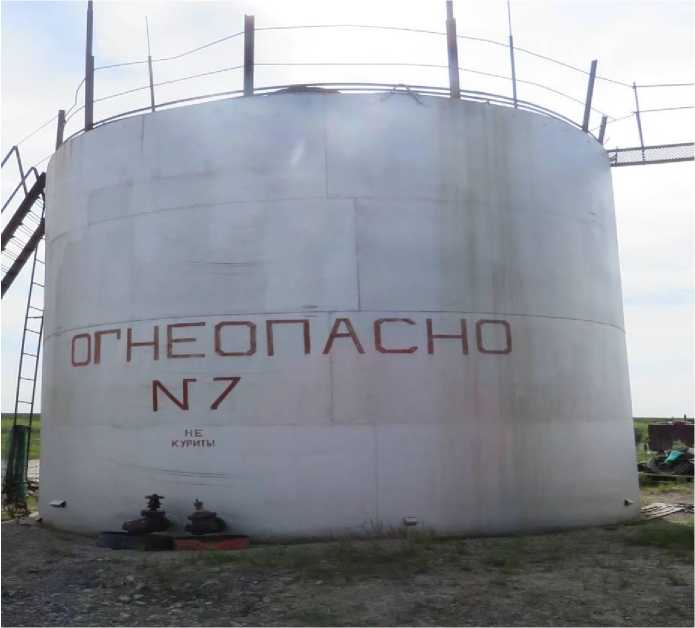

    Рисунок 1 - Общий вид резервуара РВС-200

    Внешний вид. Резервуары стальные вертикальные цилиндрические (РВС-200, РВС-700, РВС-1000, РВС-3000), http://oei-analitika.ru

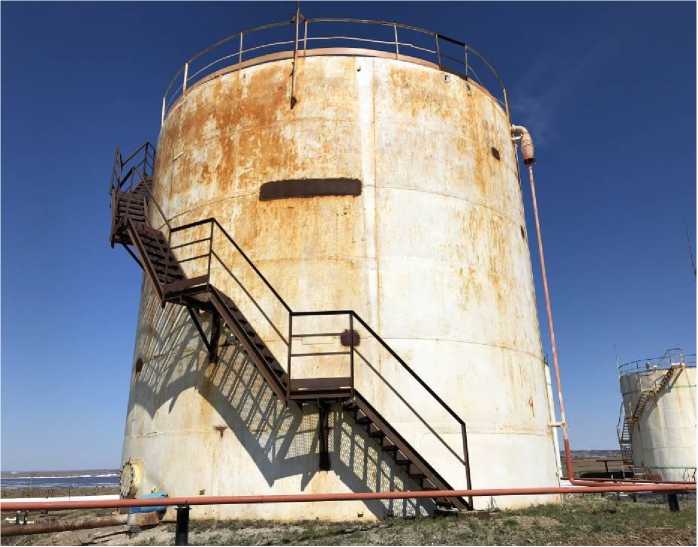

    Рисунок 2 - Общий вид резервуара РВС-700

    Внешний вид. Резервуары стальные вертикальные цилиндрические (РВС-200, РВС-700, РВС-1000, РВС-3000), http://oei-analitika.ru

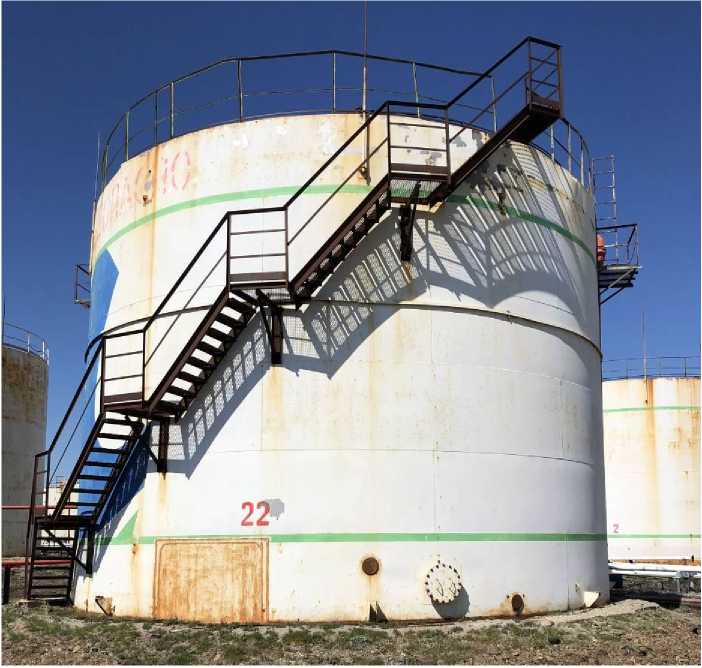

    Рисунок 3 - Общий вид резервуара РВС-1000

    Внешний вид. Резервуары стальные вертикальные цилиндрические (РВС-200, РВС-700, РВС-1000, РВС-3000), http://oei-analitika.ru

    Рисунок 4 - Общий вид резервуара РВС-3000

    Пломбирование резервуаров стальных вертикальных цилиндрических РВС-200, РВС-700, РВС-1000, РВС-3000 не предусмотрено.

    Программное обеспечение отсутствует.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Резервуар стальной вертикальный цилиндрический

    РВС-200 зав. №№ 5, 6, 7

    3 шт.

    Паспорт

    3 экз.

    Градуировочная таблица

    3 экз.

    Резервуар стальной вертикальный цилиндрический

    РВС-700 зав. №№ 4, 14

    2 шт.

    Паспорт

    2 экз.

    Градуировочная таблица

    2 экз.

    Резервуар стальной вертикальный цилиндрический

    РВС-1000 зав.№№ 1, 3, 4, 22

    4 шт.

    Паспорт

    4 экз.

    Градуировочная таблица

    4 экз.

    Резервуар стальной вертикальный цилиндрический

    РВС-3000 зав. № 16

    1 шт.

    Паспорт

    1 экз.

    Градуировочная таблица

    1 экз.


    приведены в таблицах 2 и 3.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    РВС-200

    РВС-700

    РВС-1000

    РВС-3000

    Номинальная вместимость, м3

    200

    700

    1000

    3000

    Пределы допускаемой относительной погрешности определения вместимости, %

    ±0,20

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации: о

    - температура окружающего воздуха, С

    от -40 до +50

    Средний срок службы, лет, не менее

    30
