Сведения о средстве измерений: 77126-19 Резервуары горизонтальные стальные цилиндрические

Номер по Госреестру СИ: 77126-19
77126-19 Резервуары горизонтальные стальные цилиндрические
(РГС-50)

Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Резервуары горизонтальные стальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1010862
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - ГУП ЧАО "Чукотснаб"
Страна - РОССИЯ
Населенный пункт - г.Анадырь
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№3303 от 2019.12.25 Об утверждении типов средств измерений

Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические (РГС-50)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ГУП ЧАО "Чукотснаб"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
73678-18

Резервуары стальные горизонтальные цилиндрические, РГС-10, РГС-50
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
73561-18

Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-700, РВС-1000, РВС-3000
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
73560-18

Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-3000, РВС-5000
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
73821-19

Резервуары стальные горизонтальные цилиндрические, РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
77173-19

Резервуары горизонтальные стальные цилиндрические, РГС-50, РГС-60
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
77126-19

Резервуары горизонтальные стальные цилиндрические, РГС-50
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Резервуары горизонтальные стальные цилиндрические (РГС-50)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуары горизонтальные стальные цилиндрические (РГС-50)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

ГОСТ 8.595-2004 Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-50

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости »

ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки

ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия

Поверка

Поверка

осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

  • - рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);

  • - рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);

  • - толщиномер ультразвуковой БУЛАТ2, диапазон измерений толщины от 0,6 до 30 мм, ПГ±(0,00'1И+0,03) мм (рег.№ 46426-11);

  • - нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег.№ 43704-10);

  • - линейка измерительная металлическая, (0-300) мм, 2 класс точности, ПГ±0,1 мм (рег.№ 34854-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.


Изготовитель


Государственное унитарное предприятие Чукотского автономного округа «Чукотснаб» (ГУП ЧАО «Чукотснаб»)
ИНН 8709008156
Адрес: 689000, г. Анадырь, ул. Южная, д. 4
Телефон: +7 (427 42) 2-67-21
E-mail: shab@chsnab.chukotka.ru
Web-сайт: www.chukotsnab.ru

Испытательный центр


Общество с ограниченной ответственностью фирма    «Метролог»
(ООО фирма «Метролог»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7 (843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan-ut@mail.ru

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.

Резервуары РГС-50 представляют собой сварные горизонтальные цилиндрические конструкции наземного исполнения с коническими днищами.

Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта. Также резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и подключены к общему контуру заземления и молниезащиты парка.

Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».

Резервуары горизонтальные стальные цилиндрические РГС-50 расположены на территории производственного участка «Билибино» ГУП ЧАО «Чукотснаб» по адресу: Чукотский АО, Билибинский район, г. Билибино, склад ГСМ ул. Речная.

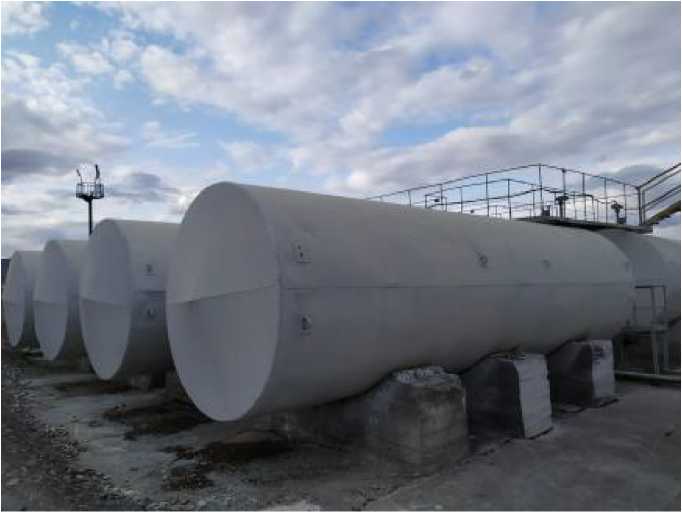

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-50 №№ 1, 2, 3, 4, 5, 6, 7, 8 представлен на рисунке 1.

Внешний вид. Резервуары горизонтальные стальные цилиндрические (РГС-50), http://oei-analitika.ru

Рисунок 1 - Общий вид резервуаров РГС-50

Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-50 не предусмотрено.

Программное обеспечение отсутствует.


Таблица 2 -

Наименование

Обозначение

Количество

Резервуары горизонтальные    стальные

цилиндрические

РГС-50 №№ 1, 2, 3, 4, 5, 6, 7, 8

8 шт.

Технические паспорта

-

8 экз.

Градуировочные таблицы

-

8 экз.


Таблица 1 -

Наименование характеристики

Значение

Тип резервуара

РГС-50

Заводской номер

1      2     3     4     5     6      7     8

Номинальная вместимость, м3

50

Пределы допускаемой относительной погрешности определения вместимости резервуара, %

±0,40

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - атмосферное давление, кПа

от - 40 до + 50 от 84 до 106,7
