Сведения о средстве измерений: 73560-18 Резервуары стальные вертикальные цилиндрические

Номер по Госреестру СИ: 73560-18
73560-18 Резервуары стальные вертикальные цилиндрические
(РВС-1000, РВС-2000, РВС-3000, РВС-5000)

Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-3000, РВС-5000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

сертификация программного обеспечения

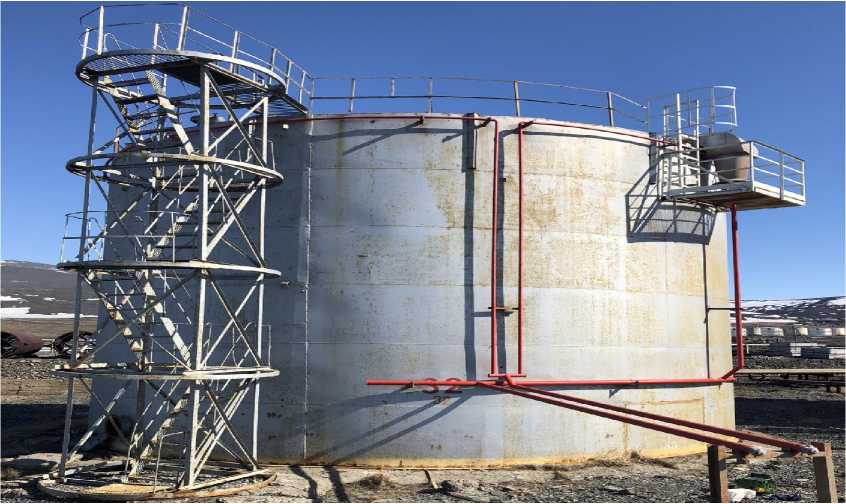

Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1

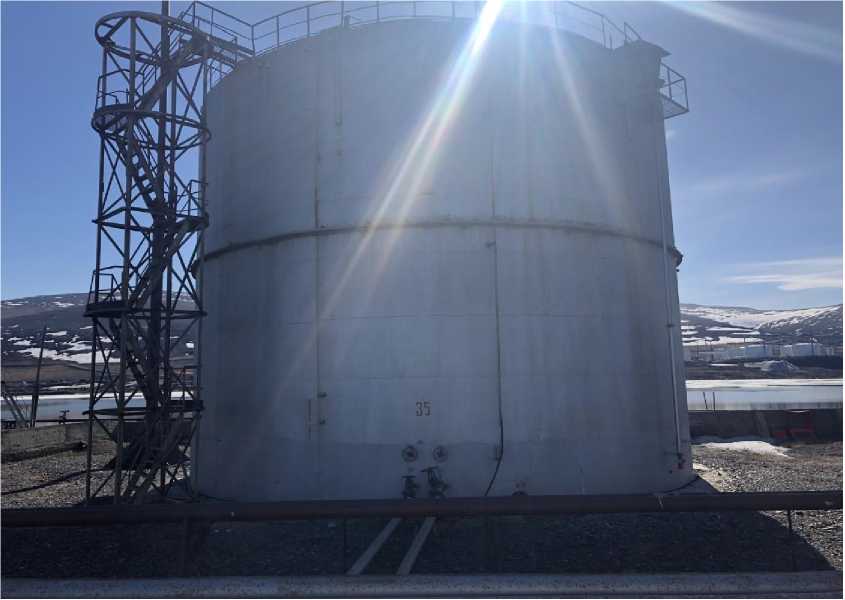

Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2

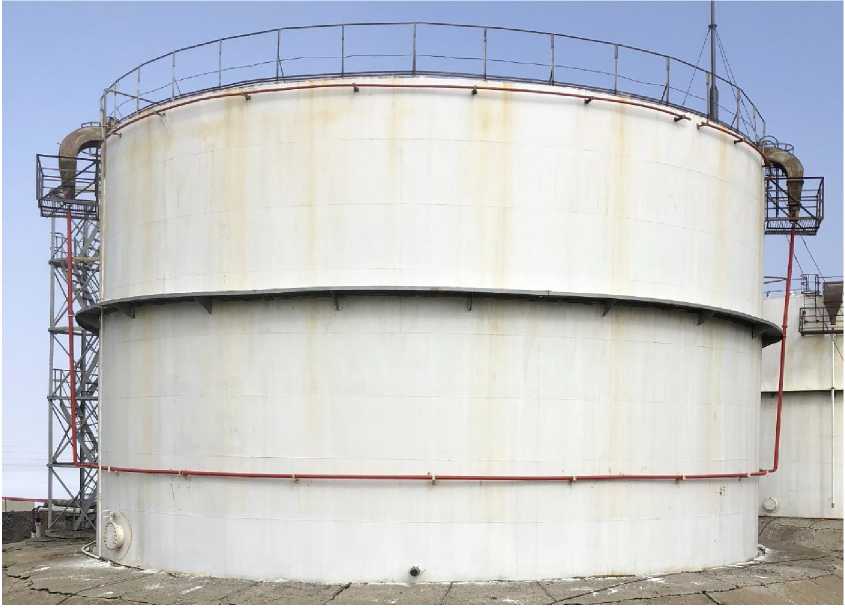

Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3

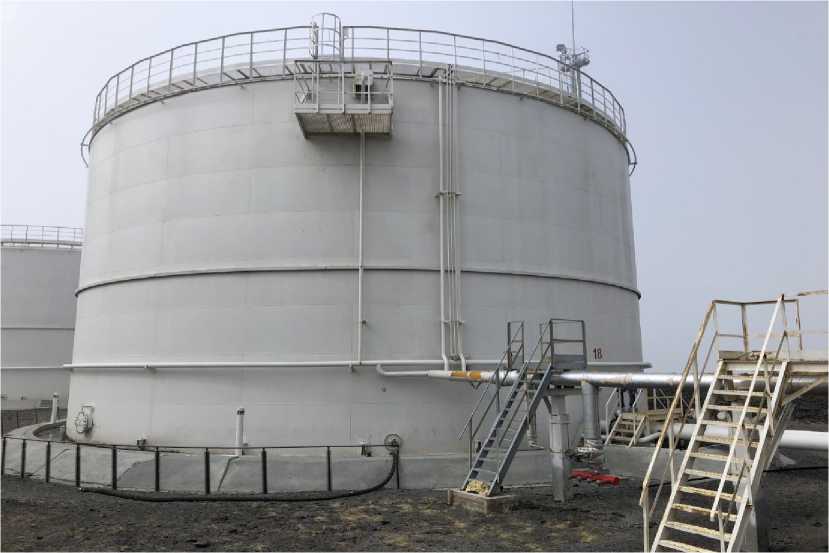

Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 4
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 529860
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - ГУП ЧАО "Чукотснаб"
Страна - РОССИЯ
Населенный пункт - г.Анадырь
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.

Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2723 от 2018.12.21 Об утверждении типов средств измерений

Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-1000, РВС-2000, РВС-3000, РВС-5000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ГУП ЧАО "Чукотснаб"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
73678-18

Резервуары стальные горизонтальные цилиндрические, РГС-10, РГС-50
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
73561-18

Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-700, РВС-1000, РВС-3000
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
73560-18

Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-3000, РВС-5000
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
73821-19

Резервуары стальные горизонтальные цилиндрические, РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
77173-19

Резервуары горизонтальные стальные цилиндрические, РГС-50, РГС-60
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
77126-19

Резервуары горизонтальные стальные цилиндрические, РГС-50
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-1000, РВС-2000, РВС-3000, РВС-5000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-1000, РВС-2000, РВС-3000, РВС-5000)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

отсутствуют.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000, РВС-2000, РВС-3000, РВС-5000

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Техническая документация ГУП ЧАО «Чукотснаб»

Поверка

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

Рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2.

Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2.

Толщиномер ультразвуковой А1208, регистрационный № 49605-12.

Термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91. Динамометр пружинный общего назначения ДПУ-0,01-2, регистрационный № 1808-63. Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10. Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12.

Линейка измерительная металлическая, регистрационный № 20048-05.

Анемометр ручной чашечный МС-13, регистрационный № 3488-80.

Штангенциркуль ШЦ, регистрационный № 32108-14.

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.


Изготовитель

Государственное унитарное предприятие Чукотского автономного округа «Чукотснаб» (ГУП ЧАО «Чукотснаб»)
ИНН 8709008156
Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, 4
Телефон: +7 (42722) 2-67-21
E-mail: snab@chsnab.chukotka.ru

Испытательный центр


Акционерное общество «Метролог» (АО «Метролог»)
Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, 20 А, офис 13
Почтовый адрес: 443076, г. Самара ул. Партизанская, 173
Телефон: +7 (846) 279-11-66
Е-mail: prot@metrolog-samara.ru

Принцип действия резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВС-3000, РВС-5000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-3000, РВС-5000 представляют собой вертикальные сварные (полистовое исполнение) сосуды с плоским днищем и стационарной крышей. Основанием является гидрофобный слой из битумнопесчаной смеси. Резервуары снабжены люками-лазами, штуцерами и лестницей для доступа на крышу. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, хлопушками с боковым управлением и перепускным устройством уравнивания давления на хлопушку; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.

Резервуары стальные вертикальные цилиндрические РВС-1000 с заводскими номерами 1, 31, 32, 34; РВС-2000 с заводскими номерами 30, 35; РВС-3000 с заводскими номерами 13, 14, 36, 39, 41, 43, 44, 45, 47, 48, РВС-5000 с заводскими номерами 15, 16, 17, 18 распложены на территории Государственного унитарного предприятия Чукотского автономного округа «Чукотснаб» Чукотский АО, Чаунский район, г. Певек, нефтебаза, районный участок «Певек».

Общий вид резервуаров приведен на рисунках 1-4.

Внешний вид. Резервуары стальные вертикальные цилиндрические (РВС-1000, РВС-2000, РВС-3000, РВС-5000), http://oei-analitika.ru

Рисунок 1 - Общий вид резервуара РВС-1000

Внешний вид. Резервуары стальные вертикальные цилиндрические (РВС-1000, РВС-2000, РВС-3000, РВС-5000), http://oei-analitika.ru

Рисунок 2 - Общий вид резервуара РВС-2000

Внешний вид. Резервуары стальные вертикальные цилиндрические (РВС-1000, РВС-2000, РВС-3000, РВС-5000), http://oei-analitika.ru

Рисунок 3 - Общий вид резервуара РВС-3000

Внешний вид. Резервуары стальные вертикальные цилиндрические (РВС-1000, РВС-2000, РВС-3000, РВС-5000), http://oei-analitika.ru

Рисунок 4 - Общий вид резервуара РВС-5000

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВС-3000, РВС-5000 не предусмотрено.

Программное обеспечение отсутствует.


Таблица 3 -

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-1000 №№ 1, 31, 32, 34

4 шт.

Паспорт

-

4 экз.

Градуировочная таблица

-

4 экз.

Резервуар стальной вертикальный цилиндрический

РВС-2000 №№ 30, 35

2 шт.

Паспорт

-

2 экз.

Градуировочная таблица

-

2 экз.

Резервуар стальной вертикальный цилиндрический

РВС-3000 №№ 13, 14, 36, 39,

41, 43, 44, 45, 47, 48

10 шт.

Паспорт

-

10 экз.

Градуировочная таблица

-

10 экз.

Резервуар стальной вертикальный цилиндрический

РВС-5000 №№ 15, 16, 17, 18

4 шт.

Паспорт

-

4 экз.

Градуировочная таблица

-

4 экз.


приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

РВС-1000

РВС-2000

РВС-3000

РВС-5000

Номинальная вместимость, м3

1000

2000

3000

5000

Пределы допускаемой относительной погрешности определения вместимости, %

±0,20

±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

о температура окружающего воздуха, С

от -40 до +50

Средний срок службы, лет, не менее

30
