Сведения о средстве измерений: 77173-19 Резервуары горизонтальные стальные цилиндрические

Номер по Госреестру СИ: 77173-19
77173-19 Резервуары горизонтальные стальные цилиндрические
(РГС-50, РГС-60)

Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС-50, РГС-60 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Резервуары горизонтальные стальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Внешний вид. Резервуары горизонтальные стальные цилиндрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2

Общие сведения

Дата публикации - 09.12.2021
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1010814
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

РГС-60, РГС-50,

Производитель

Изготовитель - ГУП ЧАО "Чукотснаб"
Страна - РОССИЯ
Населенный пункт - г.Анадырь
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№3351 от 2019.12.26 Об утверждении типов средств измерений 58

Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические (РГС-50, РГС-60)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ГУП ЧАО "Чукотснаб"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
73678-18

Резервуары стальные горизонтальные цилиндрические, РГС-10, РГС-50
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
73561-18

Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-700, РВС-1000, РВС-3000
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
73560-18

Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-3000, РВС-5000
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
73821-19

Резервуары стальные горизонтальные цилиндрические, РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
77173-19

Резервуары горизонтальные стальные цилиндрические, РГС-50, РГС-60
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет
77126-19

Резервуары горизонтальные стальные цилиндрические, РГС-50
ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь)
ОТ
МП
5 лет

Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.

Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.

Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.

Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары горизонтальные стальные цилиндрические (РГС-50, РГС-60)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "МЕТРОЛОГ"
(RA.RU.313951)
  • РГС-60
  • РГС-50
  • 6 0 6 0 6 0 6

    Стоимость поверки Резервуары горизонтальные стальные цилиндрические (РГС-50, РГС-60)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист технического паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    ГОСТ 8.595-2004 Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-50, РГС-60

    Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

    ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки

    ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

    Основные средства поверки:

    • - Рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);

    • - Рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);

    • - Толщиномер ультразвуковой БУЛАТ2, диапазон измерений толщины от 0,6 до 30 мм, ПГ±(0,00'1И+0,03) мм (рег.№ 46426-11);

    • - Нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег.№ 43704-10);

    • - Линейка измерительная металлическая, (0-300) мм, 2 класс точности, ПГ±0,1 мм (рег. № 34854-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельства о поверке и градуировочные таблицы в виде поверительного клейма.


    Изготовитель


    Государственное унитарное предприятие Чукотского автономного округа «Чукотснаб» (ГУП ЧАО «Чукотснаб»)
    ИНН: 8709008156
    Адрес: 689000, РТ, г. Анадырь, ул. Южная, д. 4
    Телефон: +7 (427 42) 2-67-21
    E-mail: shab@chsnab.chukotka.ru
    Web-сайт: www.chukotsnab.ru

    Испытательный центр

    Общество с ограниченной ответственностью фирма «Метролог»
    (ООО фирма «Метролог»)
    Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33 Телефон/факс: +7 (843) 513-30-75
    Web-сайт: www.metrolog-kazan.ru
    E-mail: metrolog-kazan-ut@mail.ru

    Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.

    Резервуары РГС-50,  РГС-60 представляют собой сварные горизонтальные

    цилиндрические конструкции наземного исполнения с коническими днищами.

    Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта. Также резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и подключены к общему контуру заземления и молниезащиты парка.

    Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».

    Резервуары горизонтальные стальные цилиндрические РГС-50, РГС-60 расположены на территории производственного участка САТО ВП «Беринговский» ГУП ЧАО «Чукотснаб» по адресу: 689100, Чукотский АО, Анадырский район, п. Беринговский.

    Общий вид резервуаров горизонтальных стальных цилиндрических РГС-50 заводской № 5, РГС-60 заводские №№ 1, 2, 3, 4, 6 представлен на рисунках 1-2.

    Внешний вид. Резервуары горизонтальные стальные цилиндрические (РГС-50, РГС-60), http://oei-analitika.ru

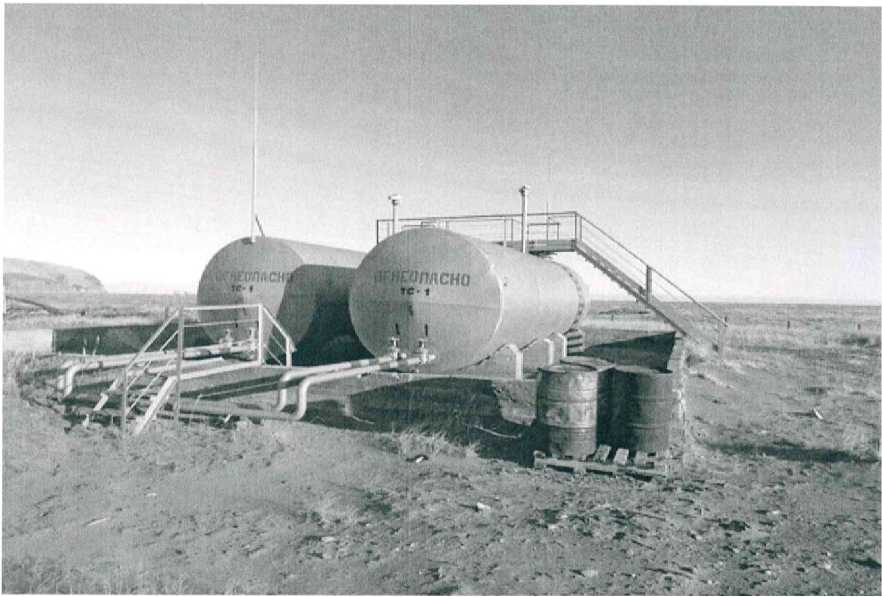

    Рисунок 1 - Общий вид резервуара РГС-50

    Внешний вид. Резервуары горизонтальные стальные цилиндрические (РГС-50, РГС-60), http://oei-analitika.ru

    Рисунок 2 - Общий вид резервуаров РГС-60

    Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-50, РГС-60 не предусмотрено.

    Программное обеспечение отсутствует.


    Таблица 2 -

    Наименование

    Обозначение

    Количество

    Резервуары горизонтальные    стальные

    цилиндрические

    РГС-50 № 5,

    РГС-60 №№ 1, 2, 3, 4, 6

    6 шт.

    Технический паспорт

    -

    6 экз.

    Градуировочная таблица

    -

    6 экз.


    Таблица 1 -

    Наименование характеристики

    Значение

    Тип резервуара

    РГС-50

    РГС-60

    Заводской номер

    5

    1    2     3    4    6

    Номинальная вместимость, м3

    50

    60

    Пределы допускаемой относительной погрешности определения вместимости резервуара, %

    ±0,40

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - атмосферное давление, кПа

    от - 40 до + 50 от 84 до 106,7
