Номер по Госреестру СИ: 73821-19
73821-19 Резервуары стальные горизонтальные цилиндрические
(РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2

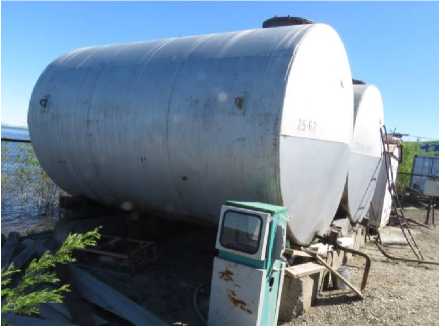

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 4

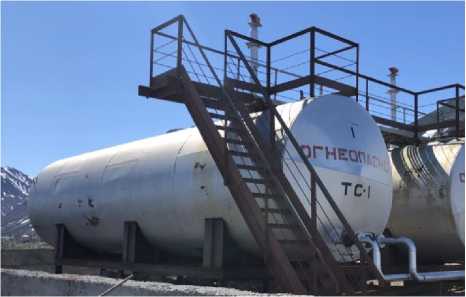

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 5

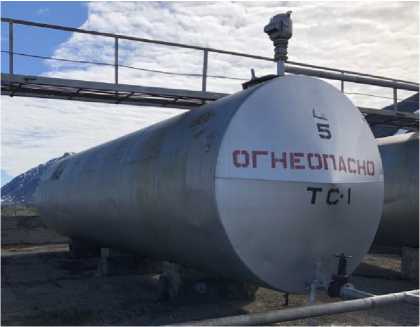

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 6
Общие сведения
Дата публикации - 23.12.2021
Срок свидетельства -
Номер записи -
ID в реестре СИ - 531699
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РГС-75, РГС-60, РГС-50, РГС-4, РГС-25, РГС-10,
Производитель
Изготовитель - ГУП ЧАО "Чукотснаб"
Страна - РОССИЯ
Населенный пункт - г.Анадырь
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок - 51
Выдано извещений - 0
Кол-во периодических поверок - 43
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1593 дн.
Приказы РСТ, где упоминается данный тип СИ
№147 от 2019.01.30 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ГУП ЧАО "Чукотснаб"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73678-18 |
Резервуары стальные горизонтальные цилиндрические, РГС-10, РГС-50 ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь) |
ОТ МП |
5 лет |
|
73561-18 |
Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-700, РВС-1000, РВС-3000 ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь) |
ОТ МП |
5 лет |
|
73560-18 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-3000, РВС-5000 ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь) |
ОТ МП |
5 лет |
|
73821-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75 ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь) |
ОТ МП |
5 лет |
|
77173-19 |
Резервуары горизонтальные стальные цилиндрические, РГС-50, РГС-60 ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь) |
ОТ МП |
5 лет |
|
77126-19 |
Резервуары горизонтальные стальные цилиндрические, РГС-50 ГУП ЧАО "Чукотснаб" (РОССИЯ г.Анадырь) |
ОТ МП |
5 лет |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "МЕТРОЛОГ" (RA.RU.313951) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "МЕТРОЛОГ" (RA.RU.313951) | 43 | 0 | 43 | 0 | 43 | 0 | 43 |
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Камчатский ЦСМ Камчатский край |
25918 | 25918 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75
Приказ Росстандарта № 256 от 07.02.2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Техническая документация ГУП ЧАО «Чукотснаб»
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Основные средства поверки:
Рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98;
Рулетка измерительная металлическая 2-го класса точности с грузом, по ГОСТ 7502-98;
Эталонный уровнемер 2-горазряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82. 3
Эталонные мерники 2-го разряда вместимостью 2; 5; 10; 20; 50; 100; 200; 500; 1000 дм3 по ГОСТ 8.400.
Эталонный счетчик жидкости с пределами допускаемой погрешности ±0,15 % по ГОСТ 8.510-2002.
Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63. Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10. Линейка измерительная металлическая, регистрационный № 20048-05. Штангенциркуль ШЦ, регистрационный № 32108-14
Термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91. Анемометр ручной чашечный МС-13, регистрационный № 3488-80.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя .
Изготовитель
Государственное унитарное предприятие Чукотского автономного округа «Чукотснаб» (ГУП ЧАО «Чукотснаб»)
ИНН 8709008156
Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, 4 Телефон: +7 (427-22) 2-67-21
Факс: +7 (427-22) 2-67-21
E-mail: snab@chsnab.chukotka.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог ») Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, 20а Почтовый адрес: 443076, г. Самара ул. Партизанская, 173 Телефон: +7 (846) 2791166Е-mail: prot@metrolog-samara.ru
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75 основан на измерение объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75 представляют собой горизонтальные сварные сосуды с коническими днищами. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75- наземная, РГС-25 №№ 1, 2, 3 - подземная.
Резервуары стальные горизонтальные цилиндрические РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75 распложены в резервуарных парках Государственного унитарного предприятия Чукотского автономного округа «Чукотснаб» (ГУП ЧАО «Чукотснаб»). Расположение указано в таблице 1.
Таблица 1
|
Заводские номера резервуаров |
Местонахождение |
|
Резервуары стальные горизонтальные цилиндрические РГС-4 | |
|
27 |
ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырский район, п. Беринговский, участок «Беринговский» нефтебаза |
|
Резервуары стальные горизонтальные цилиндрические РГС-10 | |
|
5 67 |
ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, п. Беринговский, участок «Беринговский» нефтебаза ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, г. Анадырь, Анадырский районный участок № 2 |
|
Резервуары стальные горизонтальные цилиндрические РГС-25 | |
|
1, 2, 3 39, 40, 41, 42, 44, 45, 58, 59, 60 873, 894 |
ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, г. Анадырь, Анадырский районный участок № 2 ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, п. Марково, участок «Марковский» перевал/база Яры ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, с. Усть-белая, участок «Усть-белая» АЗС |
|
Резервуары стальные горизонтальные цилиндрические РГС-50 | |
|
14, 15, 16, 18, 22, 23, 24, 26, 27, 29, 30, 32 |
ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, п. Марково, участок «Марковский» перевал/база Яры |
|
Заводские номера резервуаров |
Местонахождение |
Резервуары стальные горизонтальные цилиндрические РГС-60
|
2 |
ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, п. Беринговский, участок «Беринговский» нефтебаза |
|
19, 20, 30, 31, 32 |
ГУП ЧАО «Чукотснаб», Чукотский АО, Билибинский район, г. Билибино, участок «Билибино» склад ГСМ |
|
388, 435, 436, 439, 466, 900, 907 |
ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, пгт. Эгвекинот, участок «Эгвекинот» САТО ВП |
Резервуары стальные горизонтальные цилиндрические РГС-75
|
3, 4, 5 |
ГУП ЧАО «Чукотснаб», Чукотский АО, Провиденский район, п. Провидения, участок «Провидения» САТО ВП |
|
8, 9, 10, 11, 12, 13 |
ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, п. Марково, участок «Марковский» перевал/база Яры |
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75 представлен на рисунках 1-6.
Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-4
Рисунок 2 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-10
Рисунок 3 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-25
Рисунок 4 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50
Рисунок 5 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-60
Рисунок 6 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-75
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3 - Комплектность резервуара
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-4 № 27 |
1 шт. |
|
Паспорт |
1 экз. | |
|
Градуировочная таблица |
1 экз. | |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-10 №№ 5, 67 |
2 шт. |
|
Паспорт |
2 экз. | |
|
Градуировочная таблица |
2 экз. | |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-25 №№ 1, 2, 3, 39, 40, 41, 42, 44, 45, 58, 59, 60, 873, 894 |
14 шт. |
|
Паспорт |
14 экз. | |
|
Градуировочная таблица |
14 экз. | |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-50 №№ 14, 15, 16, 18, 22, 23, 24, 26, 27, 29, 30, 32 |
12 шт. |
|
Паспорт |
12 экз. | |
|
Градуировочная таблица |
12 экз. | |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-60 №№ 2, 19, 20, 30, 31, 32, 388, 435, 436, 439, 466, 900, 907 |
13 шт. |
|
Паспорт |
13 экз. | |
|
Градуировочная таблица |
13 экз. |
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-75 №№ 3, 4, 5, 8, 9, 10, 11, 12, 13 |
9 шт. |
|
Паспорт |
9 экз. | |
|
Градуировочная таблица |
9 экз. |
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
РГС-4 |
РГС-10 |
РГС-25 |
РГС-50 |
РГС-60 |
РГС-75 | |
|
Номинальная вместимость, м3 |
4 |
10 |
25 |
50 |
60 |
75 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 | |||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: о - температура окружающего воздуха, С |
от -40 до +50 |
|
Средний срок службы, лет, не менее |
30 |
