Сведения о средстве измерений: 72640-18 Дефектоскопы ультразвуковые

Номер по Госреестру СИ: 72640-18
72640-18 Дефектоскопы ультразвуковые
(EPOCH 6LT)

Назначение средства измерений:
Дефектоскопы ультразвуковые EPOCH 6LT (далее - дефектоскопы) предназначены для: - измерений глубины залегания дефекта, расстояния от передней грани преобразователя (призмы) до проекции центра дефекта на поверхность сканирования (с наклонным преобразователем), толщины изделий из металла и сплавов при одностороннем доступе к ним; - обнаружения дефектов сварных соединений, в стенках труб, в основном металле резервуаров, лопаток турбин, узлов конструкций и др.

сертификация программного обеспечения
Внешний вид. Дефектоскопы ультразвуковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Внешний вид. Дефектоскопы ультразвуковые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 2
Внешний вид. Дефектоскопы ультразвуковые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 3

Общие сведения

Дата публикации - 23.10.2018
Срок свидетельства - 27.09.2024
Номер записи - 168825
ID в реестре СИ - 491000
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, Нет данных, Дефектоскоп ультразвуковой модель EPOCH 1000, Дефектоскоп ультразвуковой EPOCH 6LT, EPOCH 6LT,

Производитель

Изготовитель - Компания "Olympus Scientific Solutions Americas"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 34
Выдано извещений - 0
Кол-во периодических поверок - 29
Кол-во средств измерений - 3
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2074 от 2018.09.27 Об утверждении типов средств измерений

Наличие аналогов СИ: Дефектоскопы ультразвуковые (EPOCH 6LT)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "Olympus Scientific Solutions Americas"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
45011-10
31.07.2021
Дефектоскопы ультразвуковые, EPOCH LTC
Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
45012-10
31.07.2021
Дефектоскопы ультразвуковые, EPOCH 1000, EPOCH 1000iR, EPOCH 1000i
Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
45013-10
31.07.2021
Дефектоскопы ультразвуковые, OmniScan iX
Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
59165-14
14.10.2024
Толщиномеры ультразвуковые, 27MG
Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
62312-15
15.09.2025
Дефектоскопы ультразвуковые, EPOCH 650
Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
69112-17
31.10.2022
Анализаторы портативные рентгенофлуоресцентные, Vanta
Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
70013-17
26.12.2022
Дефектоскопы вихретоковые, NORTEC 600
Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
54221-13
02.07.2023
Толщиномеры магнитные, Magna-Mike 8600
Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
54886-13
21.08.2023
Толщиномеры ультразвуковые, 45MG
Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72640-18
27.09.2024
Дефектоскопы ультразвуковые, EPOCH 6LT
Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет Дефектоскопы ультразвуковые (EPOCH 6LT)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КОМИ ЦСМ"
(RA.RU.311490)
РСТ
  • Дефектоскоп ультразвуковой EPOCH 6LT
  • Дефектоскоп ультразвуковой модель EPOCH 1000
  • 2 0 2 0 2 0 2
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • 2 0 0 0 0 0 0
    ООО "АНК"
    (RA.RU.310566)
  • EPOCH 6LT
  • 5 0 5 0 0 0 0
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • EPOCH 6LT
  • 2 0 2 0 2 0 2
    ООО "ИСКАТЕЛЬ - 2"
    (RA.RU.311939)
  • Дефектоскоп ультразвуковой EPOCH 6LT
  • 8 1 2 6 0 8 2 6
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Нет данных
  • Нет модификации
  • EPOCH 6LT
  • 12 1 0 12 0 9 0 9
    ООО "ИСКАТЕЛЬ - 2"
    (RA.RU.311939)
  • 1 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • EPOCH 6LT
  • 2 0 2 0 0 0 0

    Стоимость поверки Дефектоскопы ультразвуковые (EPOCH 6LT)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Коми ЦСМ
    Республика Коми
    11339 11339

    Программное обеспечение

    Дефектоскопы имеют встроенное программное обеспечение, разработанное компанией изготовителем. Программное обеспечение идентифицируется при каждом включении дефектоскопа путем вывода на дисплей электронного блока номера версии.

    Программное обеспечение предназначено для:

    • -     сбора, обработки и хранения данных,

    • -     настройки дефектоскопа,

    -     визуализации результатов измерений.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Метрологические характеристики нормированы с учетом ПО.

    Идентификационные данные ПО метрологически значимой части приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Epoch 6LT

    Номер версии (идентификационный номер) ПО

    не ниже 1.07

    Цифровой идентификатор ПО*

    05853B7D

    Алгоритм вычисления цифрового идентификатора

    ПО

    CRC32

    * Контрольная сумма указана для версии ПО 1.07.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на электронный блок дефектоскопа.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым EPOCH 6LT

    Техническая документация компании «Olympus Scientific Solutions Americas, Inc.»

    Поверка

    Поверка

    осуществляется по документу МП 2512-0002-2018 «ГСИ. Дефектоскопы ультразвуковые EPOCH 6LT. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16 января 2018 г.

    Основные средства поверки:

    • - комплект контрольных образцов и вспомогательных устройств КОУ-2, контрольные образцы СО-2, СО-3 (регистрационный номер в Федеральном информационном фонде 661299);

    • - комплект образцов с искусственными отражателями КМД4-У (регистрационный номер в Федеральном информационном фонде 35581-07);

    • - комплект мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20 (регистрационный номер в Федеральном информационном фонде 51230-12);

    • - рабочий эталон единицы длины в области измерений толщины по локальной поверочной схеме ФГУП «ВНИИМ им. Д.И. Менделеева» для средств измерений толщины в диапазоне от 0 до 500 мм, доверительные границы абсолютной погрешности при доверительной вероятности 0,95 ±(0,05+5L) мкм;

    • - рабочий эталон 3 разряда единицы скорости распространения ультразвуковых волн в твердых средах по ГОСТ 8.756-2014.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    Компания «Olympus Scientific Solutions Americas», США Адрес: 48 Woerd Avenue, Waltham, Massachusetts, 02453 USA
    Web-сайт: www.olympus-ims.com

    Заявитель


    Общество с ограниченной ответственностью «ОЛИМПАС МОСКВА»
    (ООО «ОЛИМПАС МОСКВА»)
    ИНН 7703026005
    Адрес: 107023, г. Москва, ул. Электрозаводская, д. 27, стр. 8
    Телефон: (495) 956-66-91, факс: (495) 663-84-87

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
    Телефон: (812) 251-76-01, факс: (812) 713-01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Принцип действия дефектоскопов основан на акустическом методе неразрушающего контроля. В дефектоскопах используются следующие методы акустического неразрушающего контроля:

    • -  эхо-импульсный,

    • -  теневой,

    Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.

    Дефектоскопы состоят из электронного блока и преобразователя, соединенных кабелем.

    Дефектоскопы могут быть оснащены следующими типами ультразвуковых преобразователей, изготавливаемых компанией «Olympus Scientific Solutions Americas»:

    • -  одноэлементные контактные с рабочей частотой (0,5 - 20) МГц;

    • -   раздельно-совмещенные с рабочей частотой (1 - 10) МГц;

    • -  с линией задержки с рабочей частотой (2,25 - 20) МГц;

    • -  иммерсионные с рабочей частотой (0,5 - 10) МГц;

    • -  одноэлементные наклонные с рабочей частотой (1 - 10) МГц.

    Общий вид дефектоскопов представлен на рисунке 1.

    Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

    Степень защиты электронного блока от внешних воздействий по ГОСТ 14254-2015 IP 67 или IP 65.

    Внешний вид. Дефектоскопы ультразвуковые (EPOCH 6LT), http://oei-analitika.ru
    Внешний вид. Дефектоскопы ультразвуковые (EPOCH 6LT), http://oei-analitika.ru

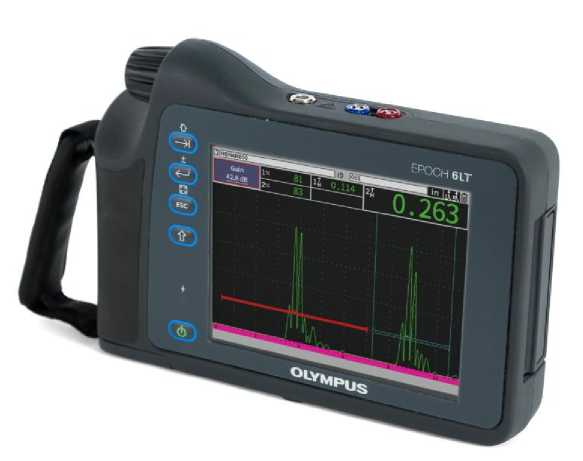

    Рисунок 1 - Общий вид дефектоскопов

    Внешний вид. Дефектоскопы ультразвуковые (EPOCH 6LT), http://oei-analitika.ru

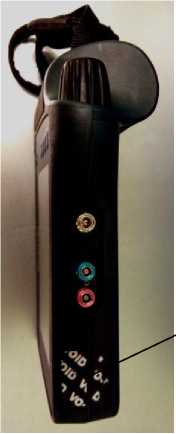

    Место пломбировки

    Рисунок 2 - Схема пломбировки от несанкционированного доступа


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Блок электронный

    1 шт.

    Преобразователь*

    от 1 шт.

    Аккумуляторная батарея литий-ионная

    1 шт.

    Кабель USB

    1 шт.

    Ремень

    1 шт.

    Зарядное устройство

    1 шт.

    Кейс для транспортирования

    1 шт.

    Руководство по эксплуатации на электронном носителе

    DMTA-10083

    1 экз.

    Методика поверки

    МП 2512-0002-2018

    1 экз.

    Руководство пользователя

    DMTA-10084

    1 экз.

    * Количество и модель преобразователей определяется в соответствии с заказом по каталогу изготовителя.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений глубины залегания дефекта, мм

    от 1 до 500*

    Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм

    (где Y - измеренное значение глубины залегания дефекта, мм)

    ±(0,3 + 0,03-У)

    Диапазон измерений толщины (по стали), мм

    от 1 до 500*

    Пределы допускаемой абсолютной погрешности измерений толщины, мм (где Н - измеренное значение толщины, мм)

    ±(0,1+0,02-Н)

    Диапазон измерений расстояний от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем), мм

    от 1 до 120

    Пределы допускаемой абсолютной погрешности измерений расстояний от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем на стандартном образце СО-2 из комплекта КОУ-2), мм (где Х - измеренное значение расстояния от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования, мм)

    ± (0,3 + 0,03-Х)

    Угол ввода преобразователя, градус

    от 0 до 85; 90

    Пределы допускаемого отклонения точки выхода наклонного преобразователя с номинальным значением угла ввода до 60°, мм

    ±0,5

    Пределы допускаемого отклонения точки выхода наклонного преобразователя с номинальным значением угла ввода свыше 60°, мм

    ±1,0

    Пределы допускаемого отклонения угла ввода наклонного преобразователя от номинального значения, градус

    ±2,0

    * Диапазоны измерений толщины, глубины залегания дефекта зависят от модели подключенного преобразователя.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диапазон установки скорости распространения ультразвука, м/с

    от 635 до 15240

    Напряжение от сети переменного тока частотой от 50 до 60 Гц, В

    220±22

    Потребляемая мощность (от аккумуляторной батареи), Вт, не более

    30

    Габаритные размеры электронного блока(Ш*В*Г), мм, не более

    215x145x65

    Масса электронного блока, кг, не более

    0,9

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность, %, не более

    от -10 до +50 95 (без конденсации влаги)

    Наименование характеристики

    Значение

    Диапазон установки скорости распространения ультразвука, м/с

    от 635 до 15240

    Напряжение от сети переменного тока частотой от 50 до 60 Гц, В

    220±22

    Потребляемая мощность (от аккумуляторной батареи), Вт, не более

    30

    Средний срок службы, лет

    7

    Средняя наработка на отказ, ч

    30000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
